手动辊压送料调直机构三维结构

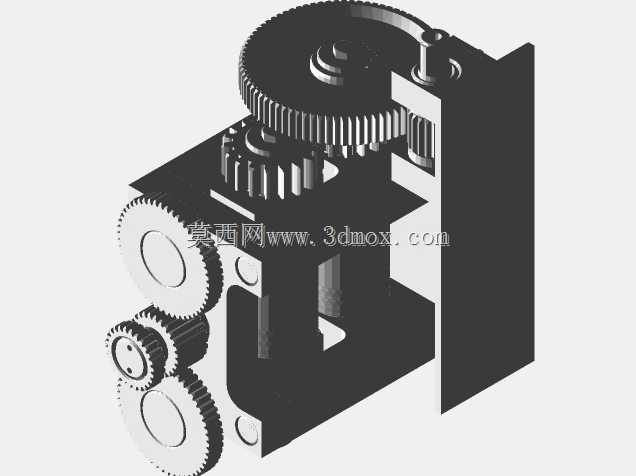

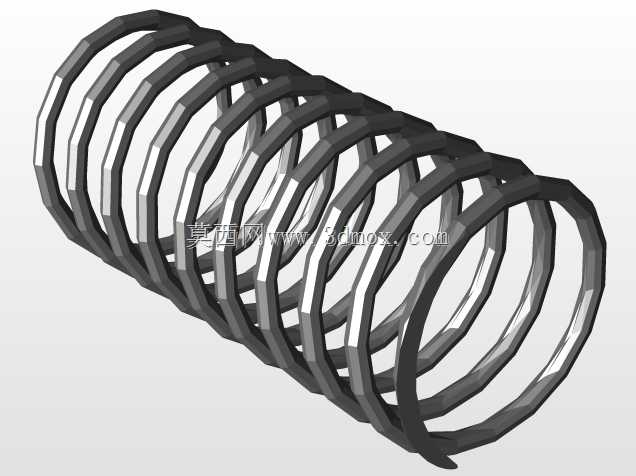

　　这套手动辊压送料调直机构，主要面向小批量五金件手工加工、线材校直送进、薄金属带料预成型这类场景，在五金维修作坊、小型零件试制工位、教学实训拆装场景中都有很高的适配性，尤其适合没有连续自动化送料条件、需要手动控制送料节奏与压下量的手工加工环节，大部分手工制作的小型金属坯料预加工工序，都可以依托这类辊压机构完成基础的送进与校形作业。从功能实现逻辑来看，机构核心是通过多组平行布置的辊轮对，对穿过辊缝的线材、带料施加持续的夹持摩擦力，手动驱动侧部的大齿轮带动辊轴转动时，即可带动夹持在辊缝中的物料匀速向前送进，顶部布置的三个调节手轮分别对应不同辊组的压下量调节，通过转动手轮调整上下辊轮的中心距，就能适配不同厚度、不同线径的加工物料，

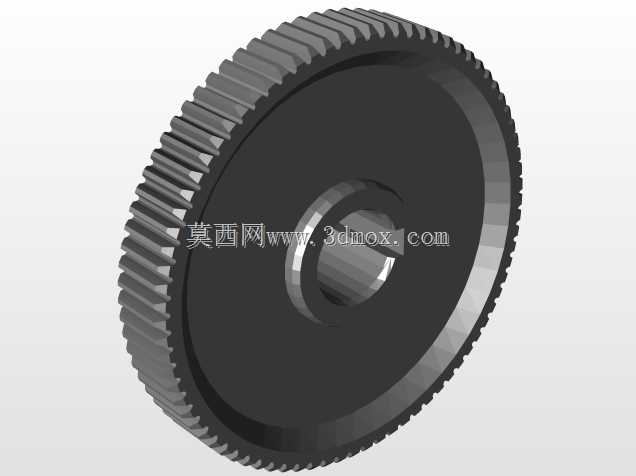

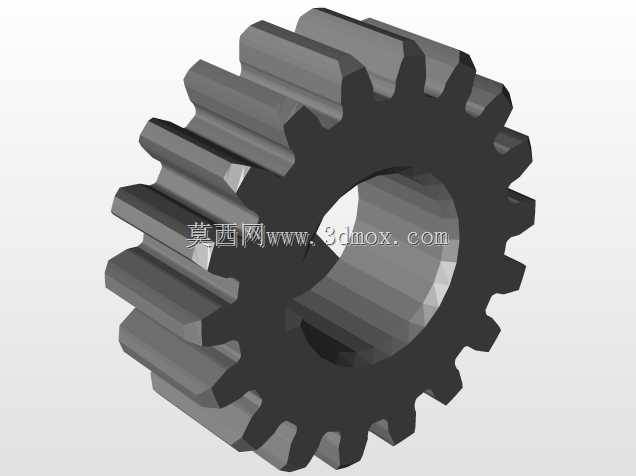

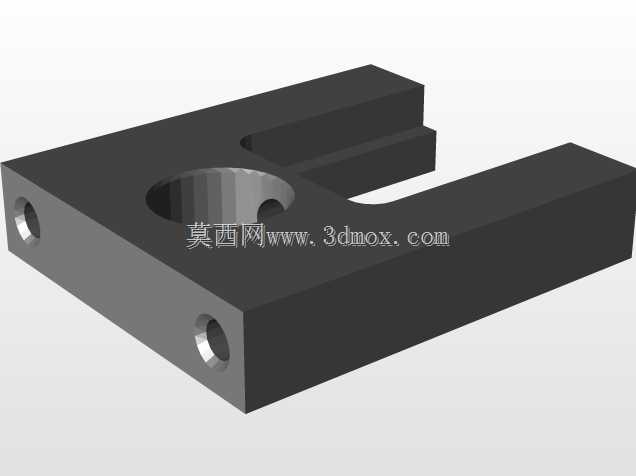

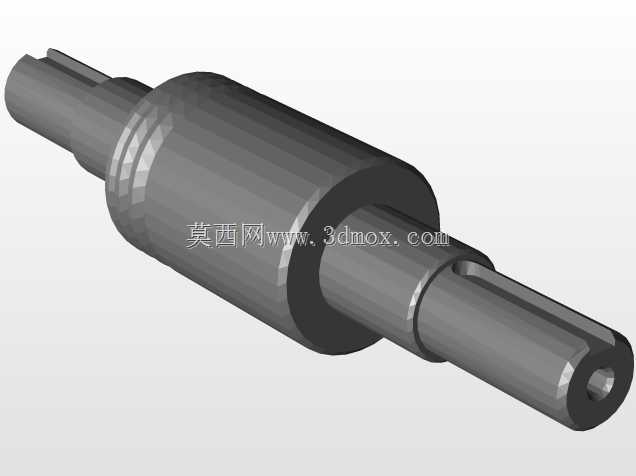

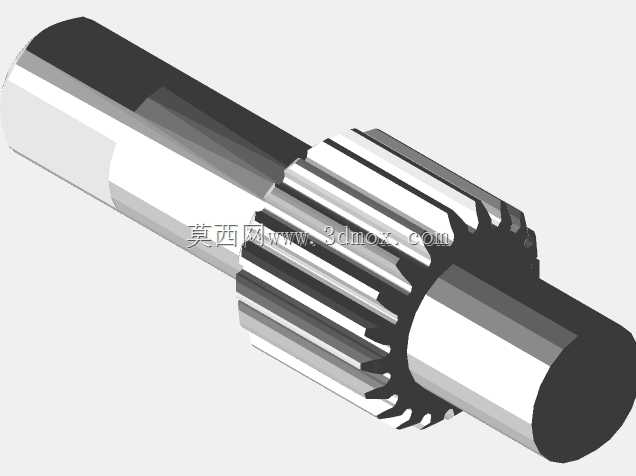

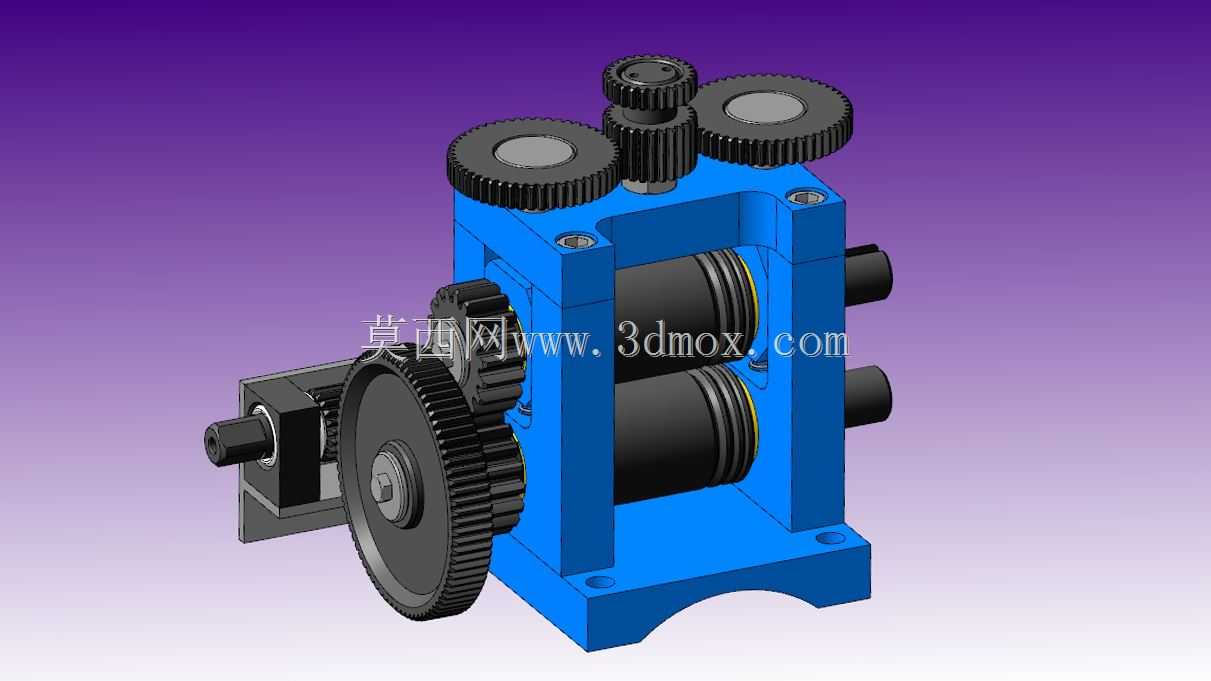

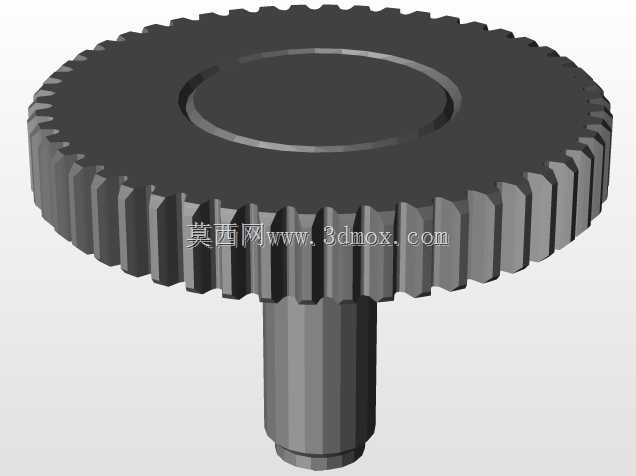

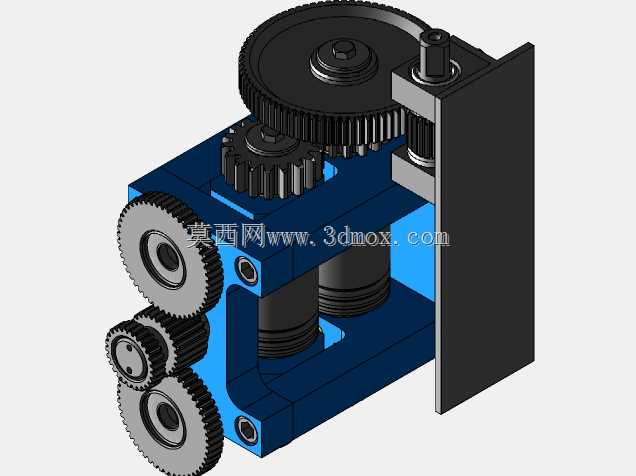

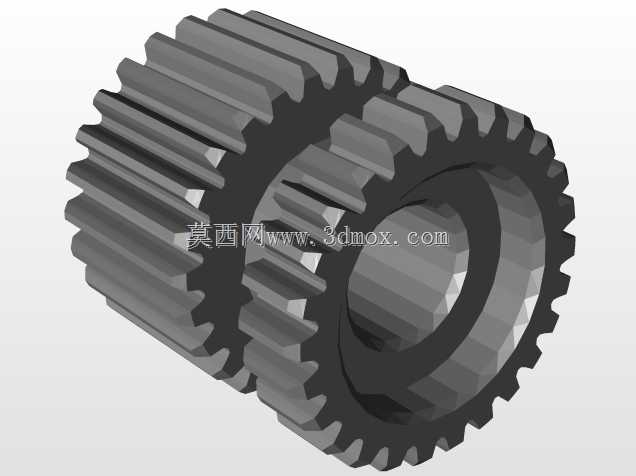

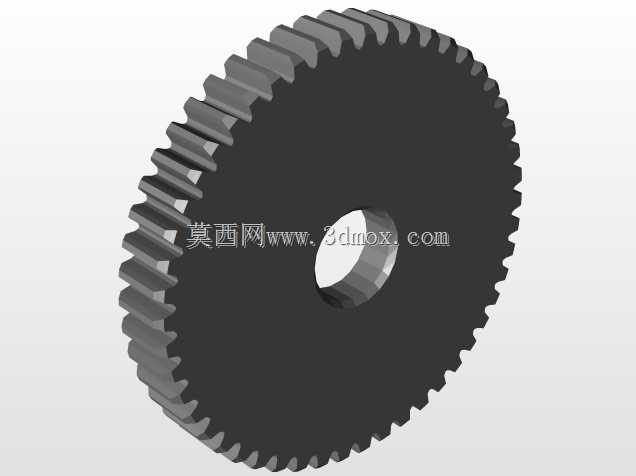

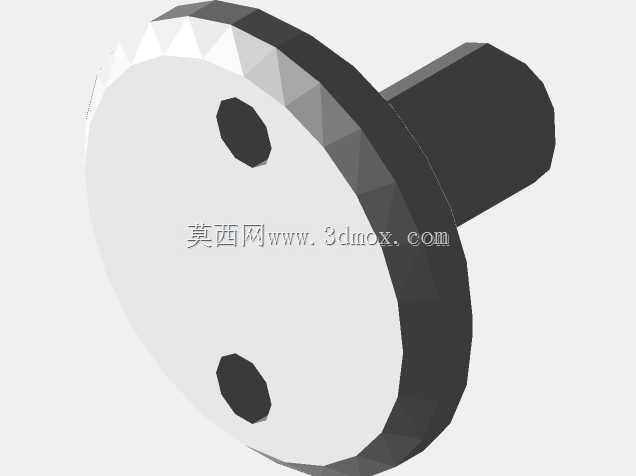

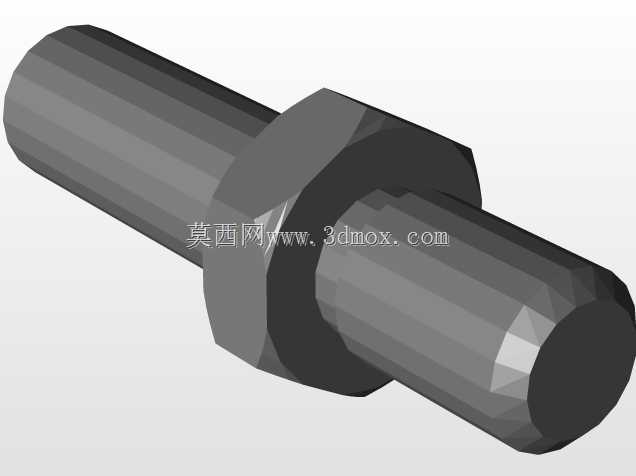

　　同时可以对存在弯曲变形的坯料施加反复的碾压校直力，让送出的物料直线度满足后续手工加工的精度要求。设计过程中，机架采用整体式蓝色立式板架结构，两侧立板通过底部的安装底座连为整体，所有辊轴的安装孔位都在两侧立板上做同轴度公差约束，保证多根辊轴平行度偏差控制在合理范围内，避免辊轮转动时出现卡滞、物料跑偏的问题；传动部分采用直齿轮啮合传动，侧部的大模数主动齿轮直接与下辊轴端的齿轮啮合，顶部的三个手轮分别通过细牙螺杆连接上辊轴的轴承座，转动手轮时即可带动上辊座沿立板上的导向槽做上下直线移动，这种导向结构可以保证压下量调节过程中上下辊始终保持平行，不会出现偏斜导致的辊缝不均问题。从安装边界来看，机构整体采用底部凸台安装结构，

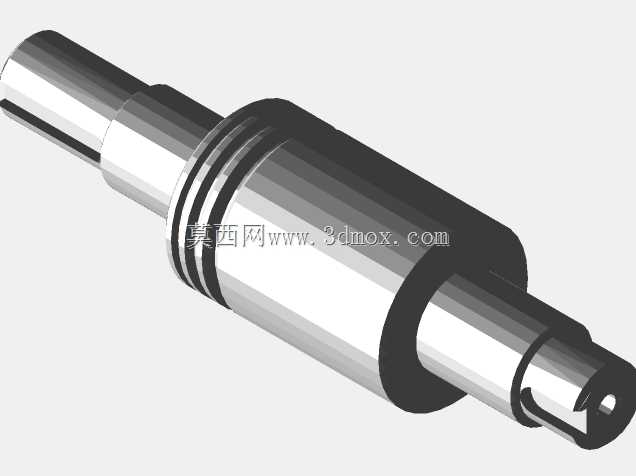

　　底座上预留了四个贯通的安装孔，可以直接通过螺栓固定在工作台面或者专用支架上，安装时需要保证底座平面与工作台面贴合度，避免机架受力后出现倾斜影响辊轮平行度；外形尺寸上，机构整体宽度控制在单手可操作的范围内，侧部伸出的齿轮与手轮操作位置都符合人工手动操作的人机工程要求，操作人员站在工位前单手转动侧部手轮即可完成送料动作，另一只手可以扶持加工物料或者调整顶部压下手轮，操作动线没有干涉。辊轮部分采用带环槽的结构设计，不同环槽可以适配不同线径的圆形线材，平辊面部分则可以适配薄带料的送进与校直，这种复合辊面设计让单台机构可以覆盖多种规格物料的加工需求，不需要频繁更换辊轮；所有齿轮传动部位都预留了润滑间隙，日常维护时只需要在齿轮啮合面、

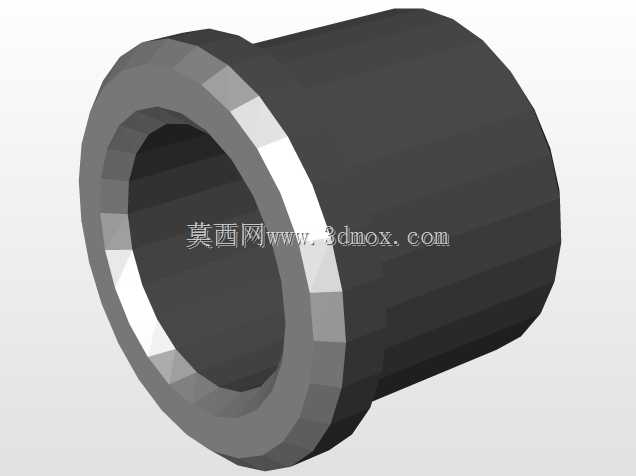

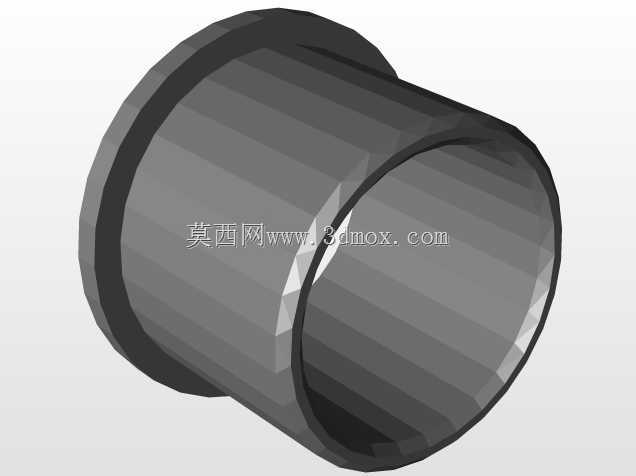

　　辊轴轴承位置加注润滑脂即可，没有复杂的密封或者油路结构，适合手工操作场景下的低频次维护需求。在实际使用过程中，这类手动辊压机构不需要外接动力源，完全依靠人力驱动，对于没有气源、电源的野外维修场景或者临时加工工位也有很好的适应性，送料速度可以完全由操作人员手动控制，遇到加工阻力过大的情况可以随时停止转动，避免刚性传动导致的辊轮崩齿或者物料变形问题；调节压下量时可以根据物料的变形程度逐步调整，每次调整小幅度的压下量，反复辊压几次即可达到理想的校直效果，相比手工敲击校直的方式，碾压校直的物料表面不会出现锤痕，直线度一致性更好，加工效率也有明显提升。建模过程中对所有配合面都做了公差匹配，比如辊轴与轴承座的配合采用基孔制间隙配合，保证辊轴转动灵活无卡滞，齿轮啮合的侧隙控制在标准范围内，既不会因为侧隙过大导致传动回差，也不会因为侧隙过小出现转动卡滞；立板上的导向槽与上辊轴承座采用小间隙滑动配合，保证压下调节时移动顺畅，不会出现左右窜动影响辊缝精度。
