小型直角式手动截止阀结构设计

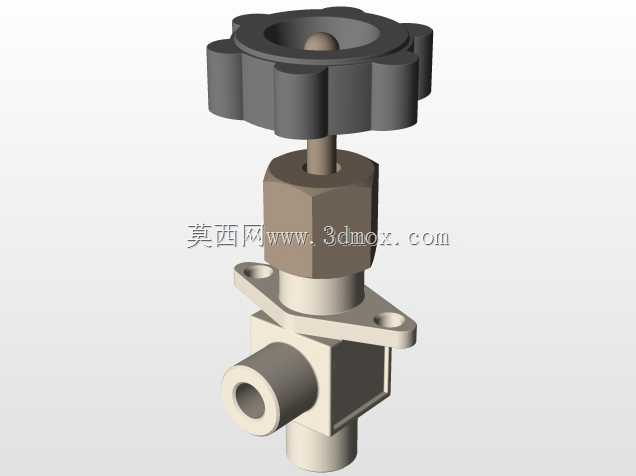

　　这款直角式手动截止阀，主要面向小通径低压流体管路的通断控制场景，常见于实验室气路、小型液压试验台、仪表测量引压管路、半导体特气输送支路这类对安装空间有严格限制的工况中，相比直通式截止阀，直角结构能直接改变管路走向，省去一个90度弯头的安装空间，在紧凑的阀组集成布局里能大幅压缩管路排布的占用体积。从功能特性来看，该阀采用手轮驱动的升降式阀芯结构，顶部的防滑手轮做了多瓣式外轮廓设计，即使操作人员戴防滑手套操作，也能获得足够的旋转摩擦力矩，无需额外借助扳手就能完成启闭动作，手轮中心的凸起定位结构，能限制阀杆的最大上升行程，避免操作时阀杆旋出脱落造成介质泄漏。阀杆与阀体之间采用压紧式螺母锁合的密封结构，通过六角锁紧螺母挤压密封填料，

　　能在阀杆做升降旋转动作时持续保持密封面的压紧力，适配低压气体、低粘度液压油、洁净水等多种常规介质的密封需求，不会出现阀杆处的外泄漏问题。阀体下部的直角流道采用等通径设计，介质从侧部接口流入后，直接通过阀芯密封面的通断控制从下部接口流出，流道转折处做了圆弧过渡处理，能减少介质流动时的局部阻力损失，降低小通径管路里的压力损耗，避免介质在阀腔内部形成滞留死区，对于需要定期吹扫管路的工况，能减少介质残留带来的交叉污染风险。安装结构上，阀体中部设置了带两个安装孔的菱形法兰定位耳，两个安装孔的中心距与常见的小型仪表阀安装支架尺寸匹配，既可以通过管螺纹直接串接在管路中，也可以通过安装耳用螺栓固定在安装面板或者阀组支架上，

　　避免管路振动造成阀件接口松动，安装耳的厚度经过校核，在常规的螺栓锁紧力矩下不会出现变形断裂问题。设计过程中，首先围绕小空间安装的核心需求，确定了直角流道的整体布局，将手轮操作方向设置在与两个管路接口垂直的轴线上，操作时不会被相邻的管路或者其他阀件干涉，手轮的外径尺寸控制在合理范围，既保证操作力矩足够，又不会因为手轮过大占用额外的操作空间。阀芯的密封面采用锥面配合结构，相比平面密封，锥面密封在关闭时能借助介质压力实现自紧密封，低压工况下的密封可靠性更高，同时锥面结构的对中要求更低，加工时的形位公差更容易保证，能降低零件的加工难度，提升批量生产时的合格率。阀杆的行程经过精确计算，手轮旋转的圈数控制在合理区间，

　　操作人员不需要旋转过多圈数就能完成全开到全关的动作，提升操作效率，同时阀杆上的螺纹采用细牙梯形螺纹，传动平稳且有一定的自锁性能，在管路介质压力波动时，不会因为介质冲击造成阀芯自行移位，避免出现误关或者误开的问题。所有零件的配合公差都按照小尺寸阀件的常规精度要求设定，阀体的接口采用标准管螺纹规格，能和市面上常规的管路接头直接匹配，不需要额外定制转接件，安装维护时的配件通用性更强。整体结构没有采用复杂的异形零件，除了密封填料之外的金属零件都可以采用常规的棒料通过车削、铣削加工完成，不需要开模铸造，非常适合小批量定制生产或者维修替换时的单件加工，能有效缩短生产和交付周期。在实际选型使用时，需要注意该阀的通径和压力等级适配范围，不能用于高压大流量的管路工况，安装时要注意介质流向与阀体的流道方向匹配，避免反向安装影响密封性能和使用寿命，日常维护时只需要定期检查锁紧螺母的压紧程度，如果出现阀杆处微漏，适当拧紧锁紧螺母就能补偿填料的磨损量，不需要整体拆解阀件，维护操作十分简便。
