车间移动式格栅焊接作业台结构设计

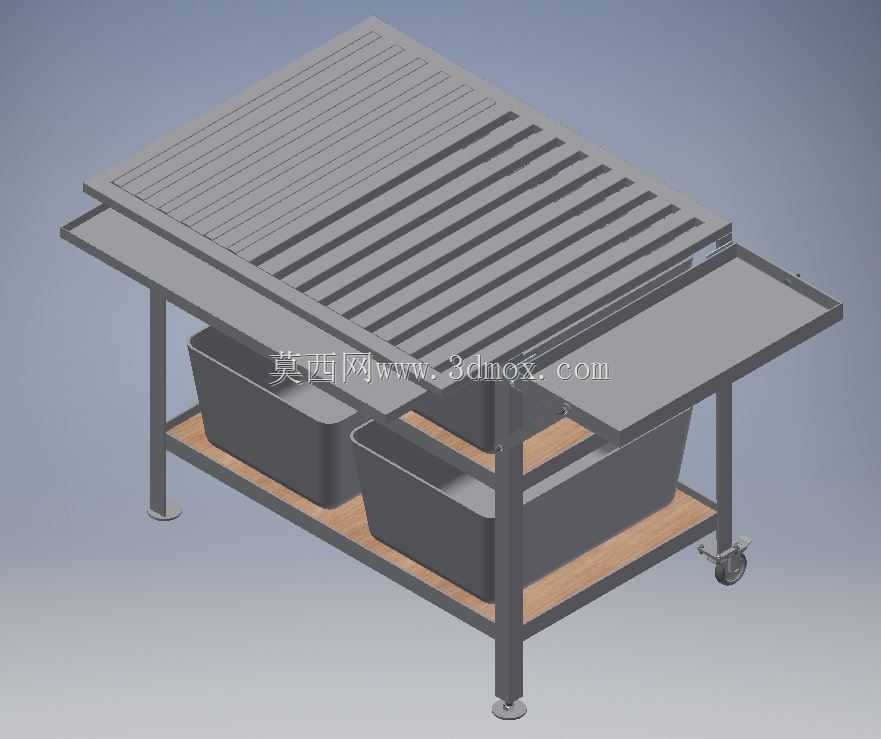

　　这款焊接作业台的设计初衷，是解决中小批量焊接加工场景里，工位灵活调整、焊渣掉落收集、作业工具就近存放的实际痛点，区别于固定式重型焊接平台，它更适配多品种小批量的机加车间、五金维修工段、实训教学工位的使用需求。从结构布局来看，台面采用间隔排布的格栅式设计，格栅条的间距经过实际工况验证，既能够保证常规尺寸焊件放置时的支撑稳定性，不会出现小件卡滞、工件倾斜的问题，又能让焊接过程中产生的高温焊渣、飞溅碎屑直接通过格栅间隙下落，避免焊渣在台面积攒烫伤工件表面、或是堆积造成台面不平整影响焊件定位精度。格栅台面下方设置了抽拉式延伸托板，托板采用滑轨与主框架连接，抽拉行程控制在合理范围，当处理长度超出主台面的长条形焊件时，拉出托板可作为辅助支撑面，

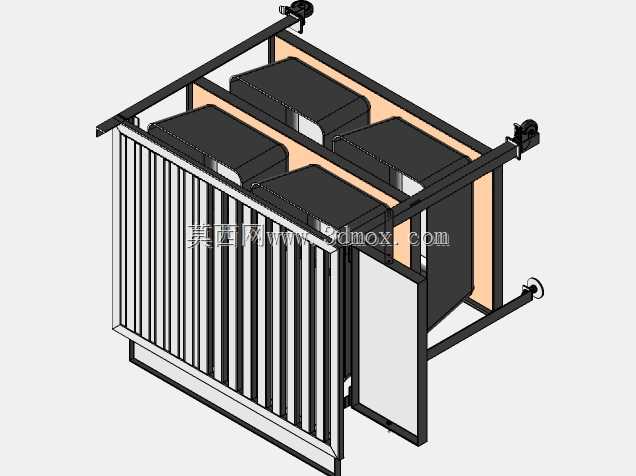

　　不用额外搭配临时支架，收回后也不会额外占用工位空间，适配不同尺寸焊件的作业需求。主框架采用方管焊接成型，支腿的截面尺寸经过承重校核，能够满足常规焊接作业的静载、动载要求，不会在敲击焊渣、工件摆放时出现明显晃动。其中一侧支腿底部配置了带刹车的万向脚轮，其余支腿配置可调支撑脚，需要移动工位时，抬起无脚轮的一侧即可推动作业台转移，到位后放下支撑脚调平，锁死脚轮刹车，就能保证作业过程中平台的稳定性，兼顾了移动灵活性和作业稳固性的需求。框架中层设置了木质置物层板，层板通过角码与支腿固定，预留了足够的放置空间，可以分类存放焊接过程中常用的焊钳、焊条、防护面罩、角磨机、敲渣锤等工具耗材，不用反复往返工具柜取放，减少作业过程中的无效走动，

　　提升操作连贯性。格栅台面正下方预留了废料收集容器的放置空间，可搭配标准尺寸的塑料收纳箱使用，焊渣从格栅缝隙落下后直接进入收纳箱，不会直接掉落到地面造成地面烫损，也方便作业结束后集中清理焊渣废料，减少车间清扫的工作量。设计过程中对台面高度做了符合人体工程学的校核，站立作业时台面高度适配多数操作人员的手肘高度，长时间焊接作业不会出现过度弯腰、抬臂的疲劳感。格栅条的上边缘做了轻微的倒角处理，没有尖锐毛刺，避免取放工件时刮伤操作人员、或是刮花工件表面。支腿的可调支撑脚带有防滑橡胶垫，既可以在地面不平整时调整高度保证台面水平，也能避免金属支腿直接接触地面划伤车间环氧地坪，同时起到一定的减震作用，减少敲击焊渣时产生的震动传导。

　　整体结构没有复杂的传动部件，后期维护成本极低，框架表面做了耐高温防锈喷涂处理，能够抵御焊接飞溅的高温灼烧，也能避免车间潮湿环境造成的锈蚀，延长设备的实际使用寿命。在安装边界上，这款作业台的整体占地面积控制在常规单人工位的合理范围，不需要额外的地基固定，放置在平整的车间地面即可投入使用，也可以根据实际作业需求，在台面上加装快速夹具、定位挡块等辅助工装，拓展定位焊接、小件组装等更多使用场景，抽拉托板展开后的总长度也经过尺寸核算，不会超出普通车间工位的通道预留宽度，不会影响车间内的物料转运通行。
