手动调节式光学实验线性位移载台

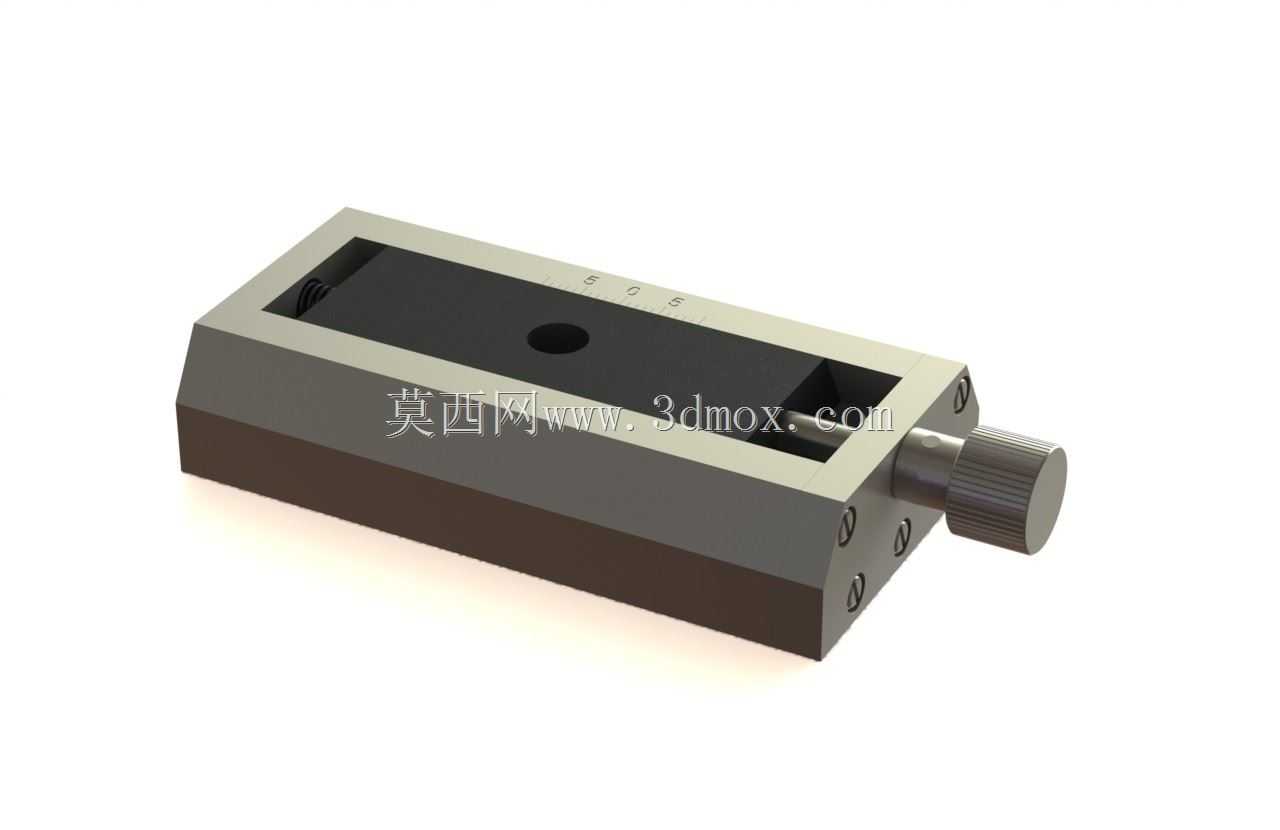

　　这款手动线性位移载台，最初是为高校光学实验室的光路搭建场景设计的，日常在激光光路校准、光学元件对焦、小型试样观测对位的工况里使用频率极高，不少做机器视觉小试装置、微型传感器标定台的结构工程师，也会把这类载台作为核心调位部件集成到自研的小型实验设备里。从实际使用的角度看，它不需要外接气源或者电源，完全靠侧端的滚花调节旋钮驱动内部的进给结构，就能带动台面上的安装板沿着长度方向做平稳的直线位移，调节过程中没有明显的空程回差，对于毫米级到百微米级的对位需求完全能够覆盖，台面上预留的沉头安装孔，可以直接固定光学调整架、小型待测工件、视觉相机模组等部件，不需要额外做转接板加工，能大幅缩短实验装置的搭建周期。

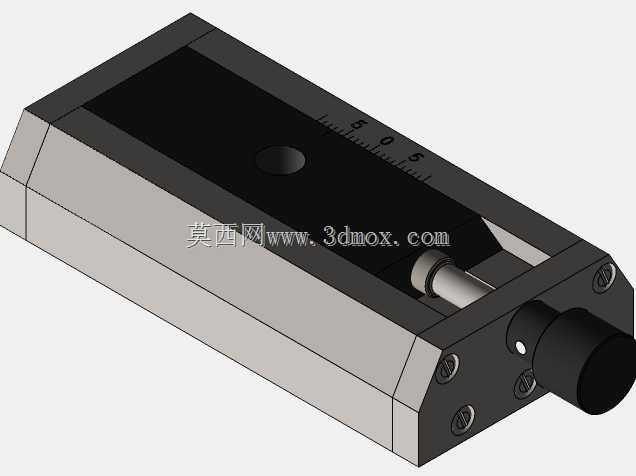

　　设计这款载台的时候，首先考虑的是光学实验场景的防杂散光需求，主体承载基座做了发黑哑光处理，避免台面反光干扰光路成像或者激光传输，整体采用方正的窄长结构，宽度控制在适配常规光学平台标准安装孔距的尺寸，安装时可以直接通过基座侧边的固定孔锁紧在光学平台的铝制面包板上，不会出现安装干涉。内部的滑动副没有采用成本更低的滑轨拼接结构，而是直接在基座本体上加工出导向槽，配合滑动台的导向面做研磨配合，既保证了滑动的顺畅度，也避免了外接滑轨带来的装配累积误差，侧端的调节旋钮做了滚花纹理处理，即使实验人员佩戴无尘手套也能稳定拧动调节，不会出现打滑的情况。

　　从安装边界来看，这款载台的整体高度较低，重心贴近安装基准面，即使在台面上搭载重量不超过两公斤的光学元件或者小型工件，调节过程中也不会出现倾覆或者晃动的问题，滑动行程覆盖常规光学实验的对位需求，两端设置了硬限位结构，调节到行程端点时不会出现滑台脱出基座的情况，不需要额外加装限位挡块。基座底部做了平整的安装基准面，平面度控制在满足实验工装的精度要求范围内，安装时不需要额外刮研基准面，只要把安装面的杂物清理干净就能直接锁紧固定，滑动台的上表面同样做了精加工处理，固定工件时能保证工件的基准面和载台移动方向平行，减少后续对位校准的工作量。

　　在实际的设备集成场景里，这类载台除了光学实验用途，还可以用在小型点胶装置的工件对位、微型检测设备的试样进给工位，因为没有电气部件，在无尘车间、弱电磁干扰要求的实验场景里也能正常使用，不会因为电机运转带来振动或者电磁干扰影响实验结果。整体结构没有冗余的设计部件，拆解维护也很方便，只需要拆下侧端的端盖就能对内部的进给结构做清洁润滑，日常维护不需要复杂的工具，适合实验室长期高频使用的工况。
