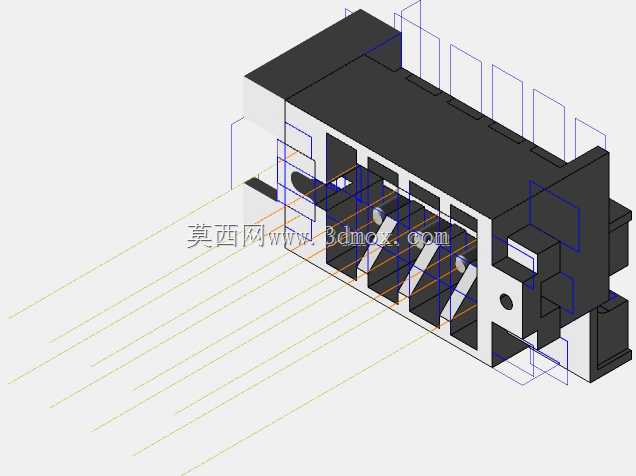

Б324-4ПУ3型25A规格接线端子板结构

　　在工业电气柜内部布线、传感器信号转接、低压动力回路分线的场景里，这类接线板是最常见的基础连接组件，很多刚入行的结构工程师容易忽略这类小零件的安装边界设计，最后现场布线时要么出现线缆弯折半径不足，要么端子固定位和柜内走线槽干涉，反而拖慢整个电气装配的进度。这款25A规格的接线板，核心作用是实现多回路线缆的有序汇接与分接，不管是传感器的弱电信号传输，还是小功率负载的动力供电，都能通过板上的接线位完成可靠压接，避免多股线缆直接铰接带来的接触不良、绝缘破损隐患。从结构设计逻辑来看，这款接线板采用了一体式绝缘基座加导电嵌件的组合形式，绝缘基座选用耐温阻燃的工程塑料材质，能够在-25℃到85℃的常规工业环境下保持结构强度，

　　不会因为柜内长期积温出现基座变形、端子移位的问题；导电部分采用高导电率的铜质基材，表面做镀锡处理，既能降低接触电阻减少长期通电的发热，也能避免潮湿环境下铜材氧化导致的导通故障。设计时首先考虑的是安装适配性，基座两端预留了标准的固定孔位，孔距匹配电气柜内通用的安装梁开孔尺寸，既可以用螺丝直接固定在柜内安装板上，也能搭配标准导轨卡扣实现卡装，适配不同厂家的柜内安装习惯。每个接线位的压线结构采用螺钉压接形式，压线螺钉的头部做了防滑脱设计，拧松时不会从基座上掉落，现场接线时不用额外找螺丝，能有效提升装配效率；压线片的接触面做了滚花处理，压接多股铜芯线时能增大接触摩擦力，避免设备运行震动导致线缆松脱。从安装边界尺寸来看，

　　这款接线板的整体厚度控制在12mm以内，安装后突出安装板的高度不会超过15mm，不会和柜内布置的线槽、小型断路器等元件产生空间干涉；相邻接线位的中心距留足了8mm的安全间距，25A额定电流下的电气间隙完全满足低压配电的安全规范，不会出现相邻回路的飞弧、短路问题。实际选型应用时，要注意这款接线板的单回路载流上限是25A，适配线径范围是1.5平方到6平方的铜芯线缆，不管是传感器的0.5平方信号线缆，还是小功率电机的4平方动力线缆，都能实现可靠压接；基座侧面设计了对应的标识位，可以粘贴回路编号标签，后期设备维护排查线路时，能快速对应每个接线位的回路走向，不用逐根捋线排查。很多工程师在做三维布线时，容易把接线板的接线空间留得过小，

　　实际上这款接线板每个端子的接线口前方需要预留至少30mm的线缆操作空间，方便现场施工时用螺丝刀拧紧压线螺钉，也能给线缆留出自然的弯折弧度，避免线缆根部长期受力出现线芯断裂的问题。另外基座的底部设计了定位凸筋，贴装在安装板上时不会出现滑动，打固定螺丝时不需要额外手扶定位，单人就能完成安装操作。在户外型电气柜、移动设备的电控箱内使用时，这款接线板的绝缘基座抗紫外线、耐油污性能也能满足常规工况，不会因为少量油污侵蚀、户外光照老化出现绝缘性能下降的问题。做三维建模时，需要准确还原每个接线位的开孔位置、固定孔的中心距、基座的倒角细节，不然导出工程图后加工出来的安装板会出现孔位错位，导致接线板无法顺利装配；还要注意压线螺钉的行程范围，模拟接线时螺钉拧到最松和最紧的位置，确保不会和周边的其他元件产生碰撞干涉。
