小型SIYING MS1型微动开关结构设计

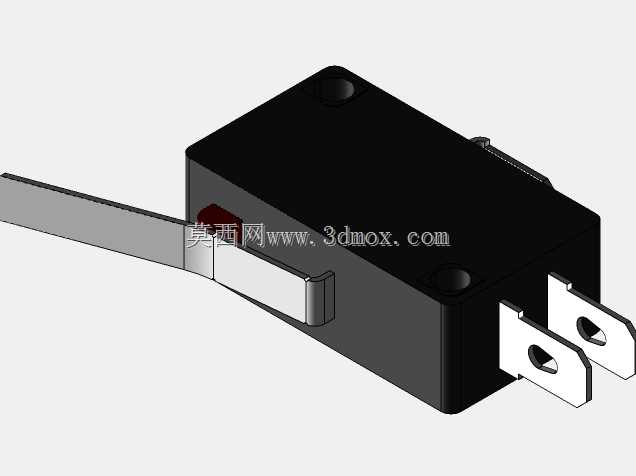

　　不管是用在小型自动化设备的行程限位，还是家电产品的门盖检测、工控终端的按键触发，抑或是电动工具的启停控制，这个尺寸量级都能很好嵌入设备的预留空间，不会占用过多的结构布局位置。从功能特性来看，这类微动开关依靠内部的弹性簧片结构实现快速通断，触发行程短、动作响应快，只需要很小的按压力度就能完成电路状态切换，在实际应用中，常被用来检测部件的移动到位状态，比如流水线工位的工件到位检测、自动化夹具的夹紧到位反馈、电器柜门的闭合状态检测，甚至是一些小型执行机构的极限位置限位，相比光电类的检测元件，它不需要额外的信号处理电路，纯机械触点的通断方式抗干扰能力更强，在存在粉尘、轻度油污的工业现场环境里，只要做好基础的防护，工作稳定性更有保障。在各类工业控制、消费电子、机电设备的信号触发与行程检测场景里，微动开关是承担小行程位置反馈、通断控制的核心基础元件，这款SIYING MS1型微动开关的三维结构，完全还原了实物的装配关系与外形边界，能直接用于设备装配干涉校验、布局模拟等设计环节。做设备结构设计的工程师都清楚，这类小型微动开关往往是整套设备里体积很小但作用关键的部件，一旦选型阶段没核对好安装尺寸、触发行程，后期样机调试时很容易出现触发不灵敏、装配干涉、动作行程不匹配的问题，轻则反复修改安装支架，重则影响整套设备的动作逻辑可靠性。这款微动开关的真实外形尺寸为28x16x10毫米，整体属于紧凑型的小微动规格，设计时首先考虑的是狭小安装空间的适配性，

　　在做这款开关的三维建模时，首先是严格遵循实物的安装边界来搭建各个特征，开关本体的外壳轮廓、触发按钮的突出高度、引脚的排布位置与伸出长度，都完全匹配实物的装配尺寸，工程师在做整机设计时，可以直接把这个模型调入装配体，提前规划安装孔位、接线空间，核对触发端与被检测部件的相对位置，不用等实物样品到手再去测量尺寸，能大幅缩短前期的设计迭代周期。很多刚入行的结构设计师在选型这类开关时，容易只关注电气参数而忽略机械尺寸的匹配，比如开关本体的厚度是否会和周边的结构件产生干涉，触发按钮的行程是否和被检测部件的移动距离匹配，引脚的长度是否足够穿过安装板完成焊接或者接线，这些细节如果前期没通过三维模型核对，等到打样组装时才发现问题，

　　往往需要修改安装结构，甚至重新选型，耽误项目进度。这款模型把开关的各个细节特征都做了还原，包括外壳的卡扣结构、触发按钮的活动间隙、引脚的折弯角度，在做虚拟装配的时候，可以直观看到各个方向的安装预留空间，比如安装时需要预留多少手指空间用来按压卡扣拆装，接线时引脚周边需要留出多少焊盘或者接线端子的位置，触发端需要预留多少按压行程才能保证开关可靠动作，这些细节都能在三维环境里提前验证。从实际应用的场景延伸来看，这类小型微动开关的适用范围非常广，小到日常使用的鼠标按键、微波炉门的联锁开关，大到工业设备里的安全门检测、输送线的工件限位，都能看到同规格微动开关的身影，它的结构设计经过了长期的市场验证，内部的簧片与触点结构经过优化，

　　能承受一定频次的反复触发，在额定的电气负载下可以保证长期的工作可靠性。建模过程中，对外壳的分型线、表面的细微防滑纹理、引脚的倒角这些细节也做了还原，不仅能用于结构设计的装配校验，也可以用来做产品的展示动画、装配工艺模拟，让整个设备的三维模型完整度更高，不会因为一个小开关的模型缺失或者尺寸不准，影响整套设备的设计校验效果。在做安装结构设计的时候，还要结合这个开关的尺寸考虑固定方式，这类小尺寸微动开关一般可以通过外壳的安装孔用螺丝固定，也可以通过卡扣结构卡在预设的安装槽里，模型里还原的外壳安装特征，能帮助工程师快速设计对应的固定结构，核对固定孔的中心距、安装槽的卡接尺寸，保证开关安装后不会出现松动移位，避免因为安装位置偏移导致触发位置不准的问题。另外，开关的触发方向也是设计时需要重点关注的点，这款模型的触发按钮位于本体的顶部中心位置，设计被检测部件的触发结构时，要保证按压力的方向和按钮的动作方向同轴，避免侧向力长期作用导致按钮卡滞、内部簧片变形，影响开关的使用寿命，通过三维模型的装配模拟，可以直观调整触发结构的位置与角度，保证施力方向符合开关的使用要求，减少后期的失效风险。
