线缆固定支撑用折弯式金属支架结构

　　在电气柜布线、桌面外设理线、小型传感器安装走线的场景里，这类折弯成型的金属支架是很常用的走线固定部件，很多刚入行的结构工程师容易忽略这类小零件的设计细节，实际装配时才会发现干涉、线缆磨损、固定强度不足的问题。先从实际用途说起，这个支架的核心作用是承托并约束电缆的走线路径，避免线缆悬空晃动、与周边锐边结构摩擦破损，同时也能把线缆规整到预设的走线区域，让设备内部或者桌面的布线更整洁，减少线缆拉扯对连接端的应力损伤。

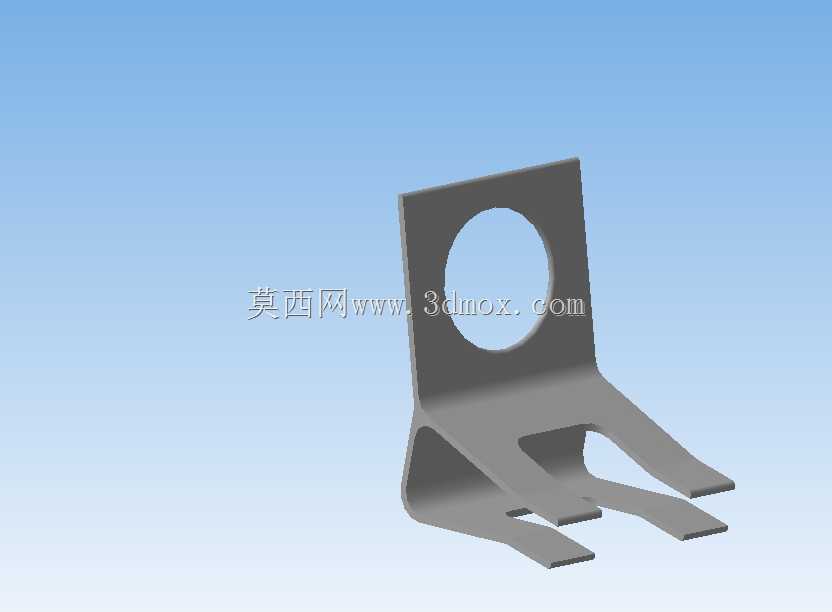

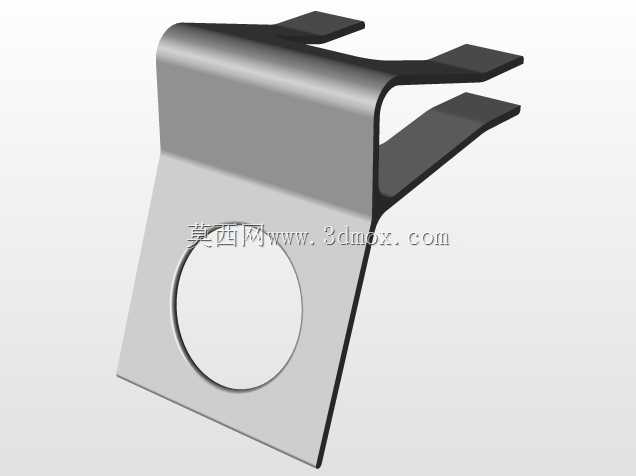

　　从结构设计思路来看，这个零件采用单块金属板材冲压折弯成型，没有额外的焊接、拼接结构，加工工序少，批量生产的成本控制优势很明显。上部的圆形开孔是穿线定位结构，孔径尺寸需要匹配对应规格电缆的外径，预留0.5-1mm的装配间隙，既方便线缆穿过，又不会因为间隙过大导致线缆在孔内晃动，孔的边缘做了去毛刺倒钝处理，避免长期使用时割破线缆绝缘层。下部的分叉式支撑脚是安装固定结构，四个分叉的支脚可以根据安装面的实际情况做微调，支脚的端面做了平面度处理，和安装面贴合时不会出现翘边，固定后支架的稳定性更好，支脚之间的开槽是为了避让安装面的凸起结构，或者给扎带预留穿绑的空间，实际装配时可以用螺丝穿过支脚的预留孔固定，也可以用双面胶、扎带配合固定，适配不同的安装场景。

　　关于安装边界的尺寸，这类支架的总高度一般控制在30-50mm区间，上部穿线孔的中心距离安装面的高度要匹配线缆的弯曲半径要求，避免线缆穿过孔后出现过小角度折弯，损伤内部线芯。支架的板材厚度根据承托的线缆总重量选择，常规桌面理线用1-1.5mm厚的冷轧钢板就足够，表面做喷塑或者镀锌处理，防锈的同时也能减少和线缆接触的摩擦力。如果是工业设备内部使用，板材厚度可以提升到2mm，增强抗振动的能力，避免设备运行时支架产生共振异响。

　　实际选型应用的时候，要注意几个细节：首先是穿线孔的位置不能和周边的运动部件产生干涉，支架安装后要预留足够的线缆活动空间，尤其是设备有开合门、移动滑台的结构，要计算线缆在运动极限位置时的拉扯量，避免支架把线缆卡紧导致运动时扯断线芯。其次是支脚的固定位置要避开安装面的走线槽、螺丝孔等已有结构，四个支脚的固定点要尽量均匀分布，保证支架受力均衡，长期使用不会出现倾斜变形。另外，这类支架的折弯圆角要符合板材折弯的工艺要求，内圆角半径一般取板材厚度的0.5-1倍，避免折弯处出现应力集中开裂的问题，折弯角度的公差要控制在±1度以内，保证安装后支架的垂直度，不会出现穿线孔歪斜导致线缆走线不顺的情况。

　　很多工程师在做这类小支架的三维建模时，容易忽略板材的折弯系数设置，直接用直角建模，导致加工出来的零件实际尺寸和设计尺寸有偏差，安装时出现孔位不对的问题，建模的时候要根据所选板材的材质、厚度设置对应的折弯扣除值，保证展开后的下料尺寸准确。另外，上部穿线孔的位置要做居中处理，保证线缆穿过时受力均匀，不会偏向一侧摩擦孔壁，分叉支脚的开槽宽度要方便扎带穿过，一般预留3-5mm的宽度就足够，太宽会降低支脚的结构强度，太窄则穿扎带时操作不便。

　　在桌面外设理线的场景里，这类支架可以用来固定鼠标线、键盘线、耳机线等外设线缆，把线缆抬离桌面一定高度，避免线缆拖拽影响外设操作，同时也能让桌面走线更整洁。在工业传感器安装的场景里，这类支架可以固定传感器的连接电缆，避免电缆随设备振动晃动，导致传感器接线端松动脱落，提升设备运行的稳定性。在电气柜内部布线时，多个这类支架配合使用，可以把不同走向的电缆分层固定，方便后期检修维护，也能避免不同电压等级的线缆互相干扰。
