带旋钮调节式电位计结构设计

　　在工业控制、仪器仪表、消费电子等诸多领域，电位计作为基础的信号调节与参数设定元件，应用场景覆盖了从实验室精密测试设备到工业现场控制柜、从民用家电调节面板到车载电控单元的各类场景。这款带旋钮的电位计，核心功能是通过旋转动作改变自身电阻值，进而实现对电路中电压、电流参数的线性调节，常见于设备的参数校准、转速调节、音量控制、亮度调整、信号增益设定等工况，是模拟量信号调节链路里十分常见的基础部件。

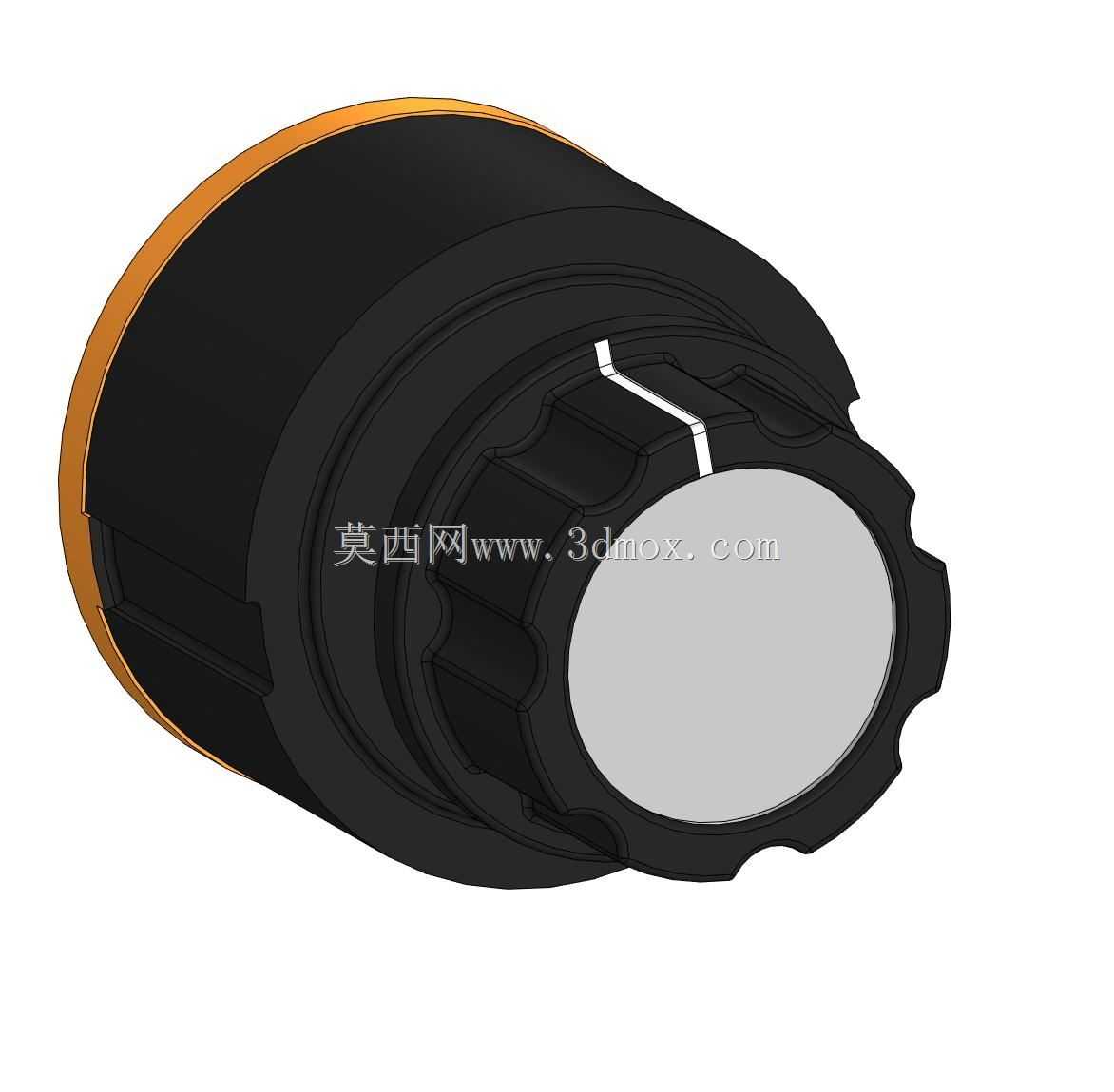

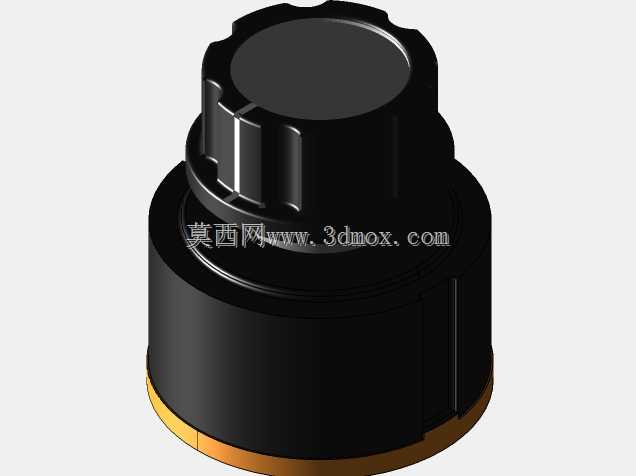

　　从实际使用的角度出发，这类电位计的设计首先要兼顾操作手感与结构可靠性。我们看到的这款产品，主体采用圆柱式结构布局，外侧的橙色环带既可以作为安装到位的视觉标识，也能在安装时与面板卡槽配合形成周向防转结构，避免旋钮旋转时电位计本体跟转导致的接线松脱、位置偏移问题。前端的旋钮握持部分做了多段式的凹凸齿形结构，这种结构并非单纯的外观设计，而是从人机操作角度出发，增大手指与旋钮接触时的摩擦力，即便操作人员佩戴薄型劳保手套，也能精准控制旋转角度，不会出现打滑导致的调节偏差。旋钮端面做了平整的指示标记位，安装时可以配合面板上的刻度标识，直观显示当前调节的档位位置，方便操作人员快速识别参数设定值。

　　结构设计层面，这款电位计采用了分层嵌套的装配思路，主体外壳选用耐磨绝缘的工程塑料材质，既可以隔绝内部电阻体与外部安装面板的导电通路，避免电路短路风险，也能在日常操作中抵御轻微的磕碰、摩擦损耗，延长部件使用寿命。内部的电阻体与转动刷片采用同轴装配结构，旋转轴与外壳之间设置了阻尼配合结构，转动时可以提供均匀的阻尼反馈，既不会因为阻尼过小导致参数容易受震动偏移，也不会因为阻尼过大导致操作费力，这种阻尼参数的匹配，是结合工业现场常见的震动工况、日常操作频次反复调校的结果，能够保证设备在长期使用后，调节手感依然保持一致，不会出现松垮、卡顿的问题。

　　从安装边界来看，这款电位计采用面板嵌入式安装方式，主体圆柱直径适配常规的工业面板开孔尺寸，安装时只需要将主体从面板正面插入开孔，后侧通过配套的锁紧螺母固定即可，不需要复杂的安装工装，普通运维人员就能完成更换作业。轴向的安装尺寸经过优化，既可以适配厚度1mm到5mm的常见设备面板，也不会因为本体过长占用控制柜内部过多的布线空间，后侧的接线端子采用标准的插片式结构，适配常规的冷压接线端子，接线时不需要焊接，能够大幅提升现场装配的效率，也方便后期故障时的快速替换。

　　在实际选型应用中，这类电位计需要匹配对应的调节行程与线性精度，这款产品的旋转角度覆盖常用的270度调节范围，能够满足绝大多数从0到满量程的参数调节需求，不会出现调节行程不足导致的参数分辨率不够，或者行程过长导致的调节冗余问题。外壳的密封结构做了基础的防尘设计，能够适配普通工业车间、办公设备、民用家电等非强腐蚀、高防水要求的场景，如果是在高湿度、多粉尘的特殊工况，还可以额外搭配密封胶圈提升防护等级，但常规工况下现有结构已经能够满足长期稳定使用的需求。

　　很多结构工程师在选型这类调节元件时，往往只关注电气参数而忽略机械结构的匹配性，实际上电位计的旋钮操作力矩、安装固定方式、外形突出面板的高度，都会直接影响最终设备的使用体验。这款电位计的旋钮突出面板的高度做了控制，既不会因为突出过短导致操作时手指蹭到面板，也不会因为突出过长容易被外力碰撞导致参数误改，这种细节尺寸的把控，是结合了大量终端用户的使用反馈迭代而来的。周向的防转结构设计，也避免了长期使用后锁紧螺母松动导致的本体转动，这类看似不起眼的结构细节，恰恰是决定部件长期使用可靠性的关键。

　　从三维建模的角度来看，这款电位计的模型完整还原了各个装配部件的配合关系，包括外壳的分层结构、旋钮的齿形细节、后侧的接线端子结构、安装定位的环带结构，建模时严格按照实际装配公差做了配合间隙处理，既可以直接用于设备面板的开孔干涉检查，也可以用于产品演示动画的制作、装配工艺的模拟。对于做仪器仪表面板设计、电控柜布局设计、消费电子外观结构设计的工程师来说，这类精准的模型能够大幅提升设计效率，不需要再从零开始测绘部件，直接导入装配体就能完成整体布局的校验，避免因为部件尺寸匹配错误导致的后期开模、装配返工。
