带长杠杆摆臂的MSW-03型微动开关结构

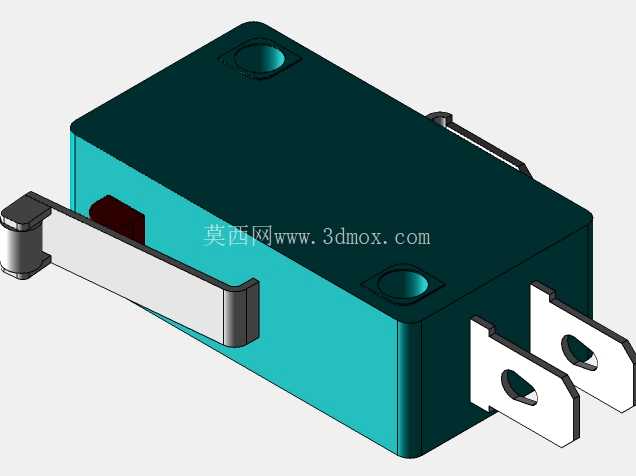

在自动化生产线的工位限位、家电门盖开合检测、小型机电设备的行程触发场景里，这类带长摆臂的微动开关是出镜率极高的低压控制元件，很多刚入行的结构工程师做选型时，容易只关注触点额定参数，忽略安装边界与摆臂触发角度的匹配，最后装到设备上要么触发行程不对，要么固定脚干涉周边结构。这款MSW-03微动开关的三维结构，完整还原了量产件的所有装配细节，从外壳的卡扣配合结构，到内部触发机构的动作行程预留，再到外接插片的伸出长度、安装固定脚的折弯角度，都和实际量产件保持一致，做设备结构设计时直接调用，能省去反复核对样品尺寸、调整装配间隙的时间。

从实际使用场景来看，这类微动开关常被用在3D打印机的限位归零位、小型传送带的物料到位检测、家电产品的门盖闭合联锁、电动工具的触发控制等位置，核心作用是通过机械外力触发触点通断，给控制系统传递到位、限位、状态切换的电信号，10A 125/250VAC的触点负载能力，足以覆盖绝大多数民用、小型工业设备的低压控制回路需求，不需要额外加中间继电器做信号中转，能简化控制回路的布线复杂度。

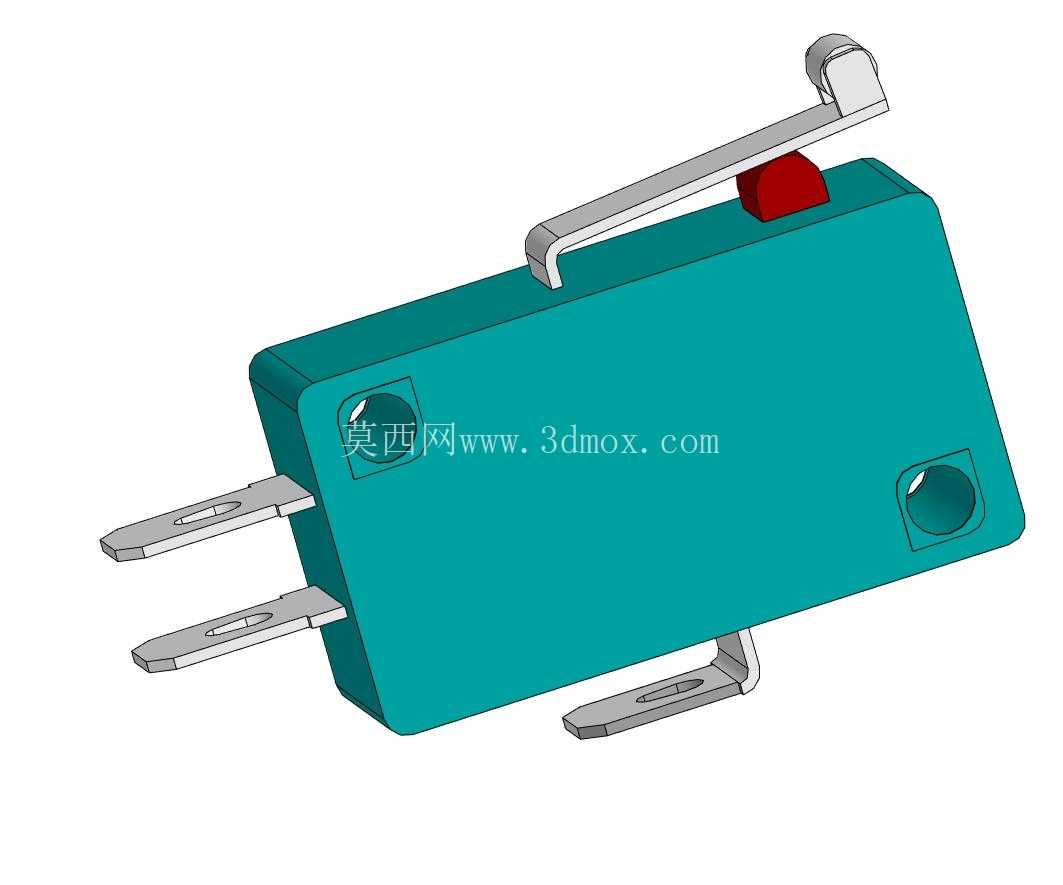

结构设计上，这款开关采用了常见的直插式快接端子，两个主回路插片平行伸出壳体下方，间距符合行业通用的安装规范，替换同规格其他品牌产品时不需要重新改PCB或者接线端子的位置；壳体侧面预留的两个圆形沉孔，是给自攻螺丝固定预留的安装位，下方的折弯固定脚可以辅助卡在钣金安装孔位上，做预定位，方便装配时单手扶稳开关再打螺丝，减少生产线的装配工时。长杠杆摆臂的设计是这款开关的核心特点，相比短按钮型的微动开关，长摆臂能放大触发行程，不需要被检测件精准按压到按钮中心位置，只要摆臂在摆动角度范围内被触碰，就能可靠触发触点动作，对被检测件的位置公差容忍度更高，很适合用在被检测件位置有小幅波动、或者需要大角度触发的场景，比如设备安全门的开合检测，门体关闭过程中只要碰到摆臂，随着门体完全闭合，摆臂被压到触发角度，就能输出闭合信号，不需要门体和开关按钮完全对正。

做三维建模的时候，这类开关的结构细节很容易被忽略，比如摆臂和壳体之间的转轴间隙，实际量产件会预留0.1-0.2mm的活动间隙，避免摆臂卡滞，建模时如果把间隙做太小，做运动仿真的时候就会出现干涉报错；还有红色按钮的伸出高度，直接关系到触发行程的大小，按钮伸出壳体表面的高度一般在2.5mm左右，按到底的行程大概1.5mm，对应的触点动作点大概在按下0.8mm的位置，这些参数如果建模时不准，做整机装配的时候就会出现开关提前触发或者压到底都不触发的问题。另外壳体的拔模角度、插片和壳体之间的密封槽结构，虽然不影响装配使用，但如果是做开关本身的产品设计，这些细节直接关系到注塑生产的良率和产品的防护等级，这款模型里都做了还原，能给做同类低压电器产品设计的工程师提供结构参考。

安装边界方面，这款开关的本体宽度大概20mm，长度含摆臂收起状态大概28mm，本体高度不含摆臂大概10mm，安装时需要在摆臂摆动方向预留至少15mm的活动空间，避免摆臂碰到周边结构件导致无法复位；插片伸出壳体下方的长度大概6mm，焊接到PCB或者接快接端子时，要注意插片根部和壳体的距离，不要把端子插到壳体根部，避免顶坏内部的触点结构。固定螺丝建议用M2的自攻螺丝，拧入深度不要超过3mm，避免螺丝顶到内部的触发机构，导致开关卡滞失效。在做设备结构布局时，尽量把开关安装在被检测件触碰摆臂的位置在摆臂长度的三分之二处，这个位置触发的力度和行程最匹配，既不会因为触碰位置太靠近转轴导致需要按压力度过大，也不会因为太靠近摆臂末端导致开关被撞坏。
