桌面级微型虚拟数控教学实训装置

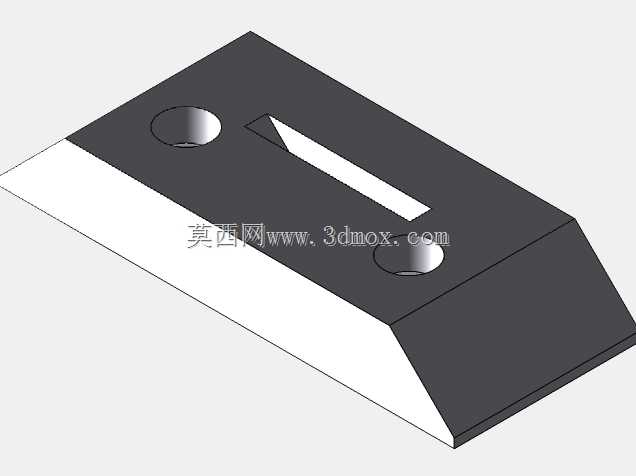

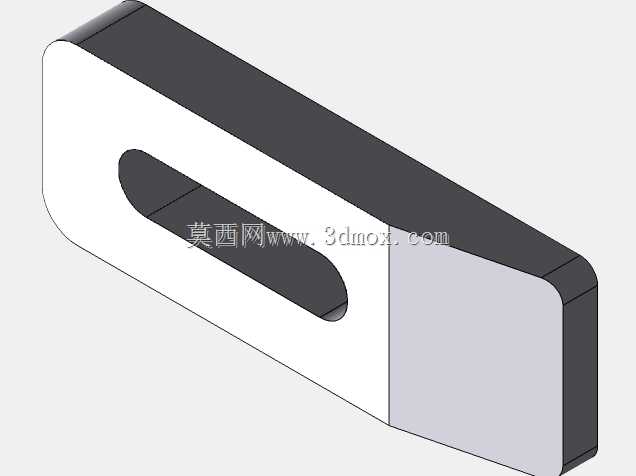

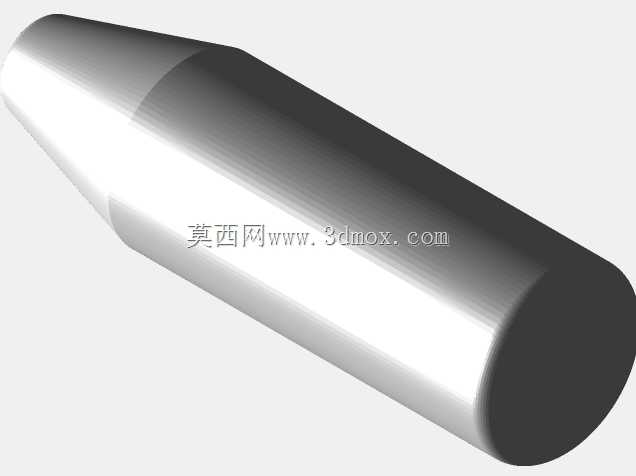

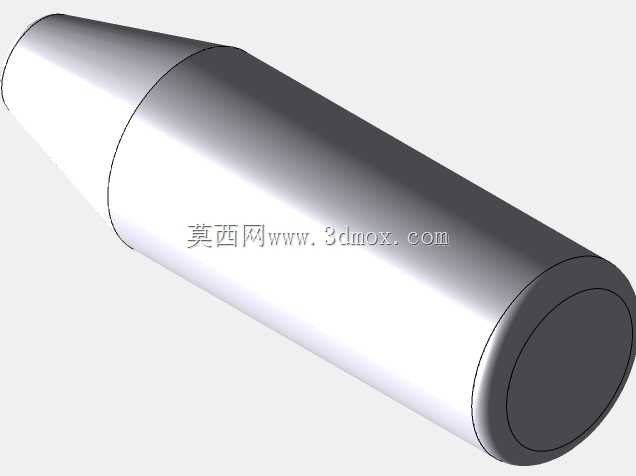

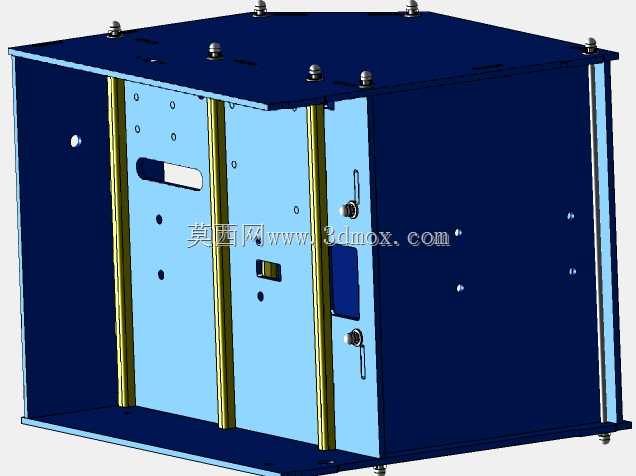

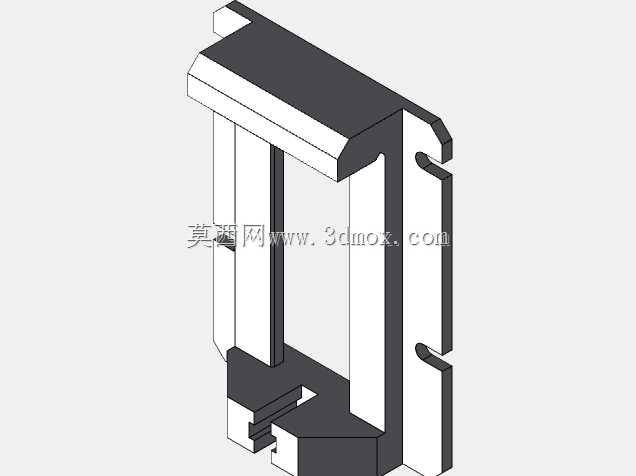

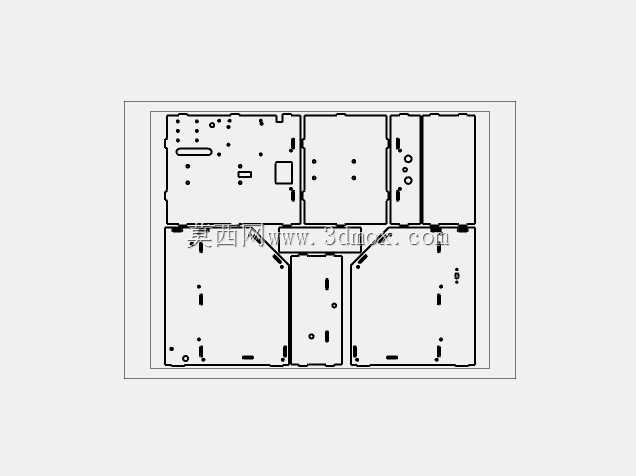

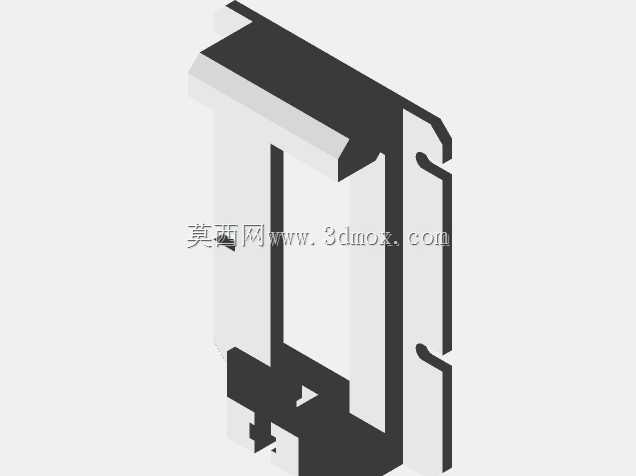

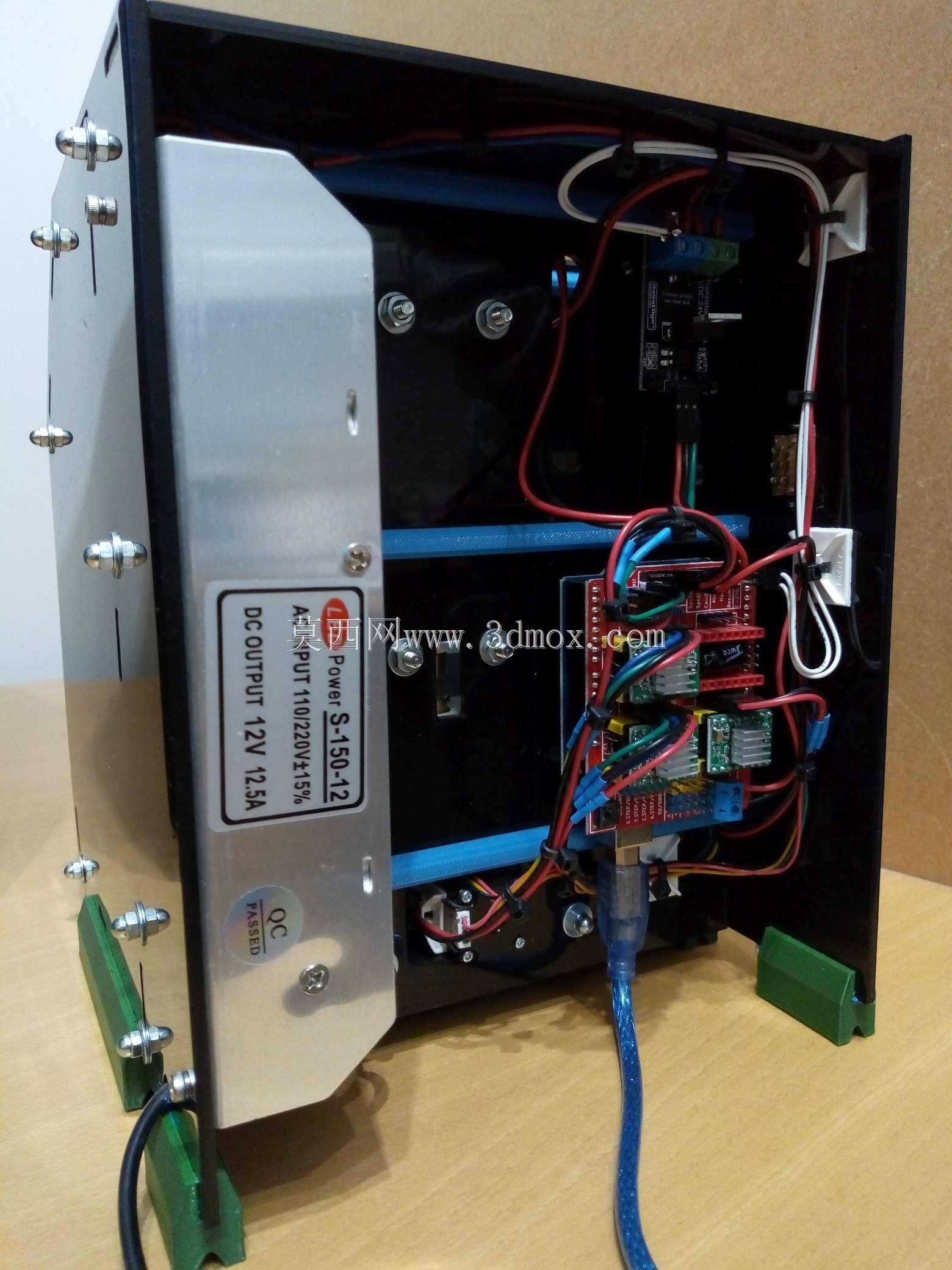

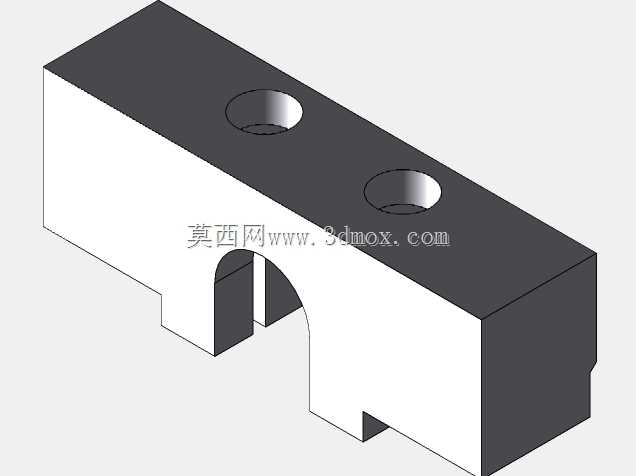

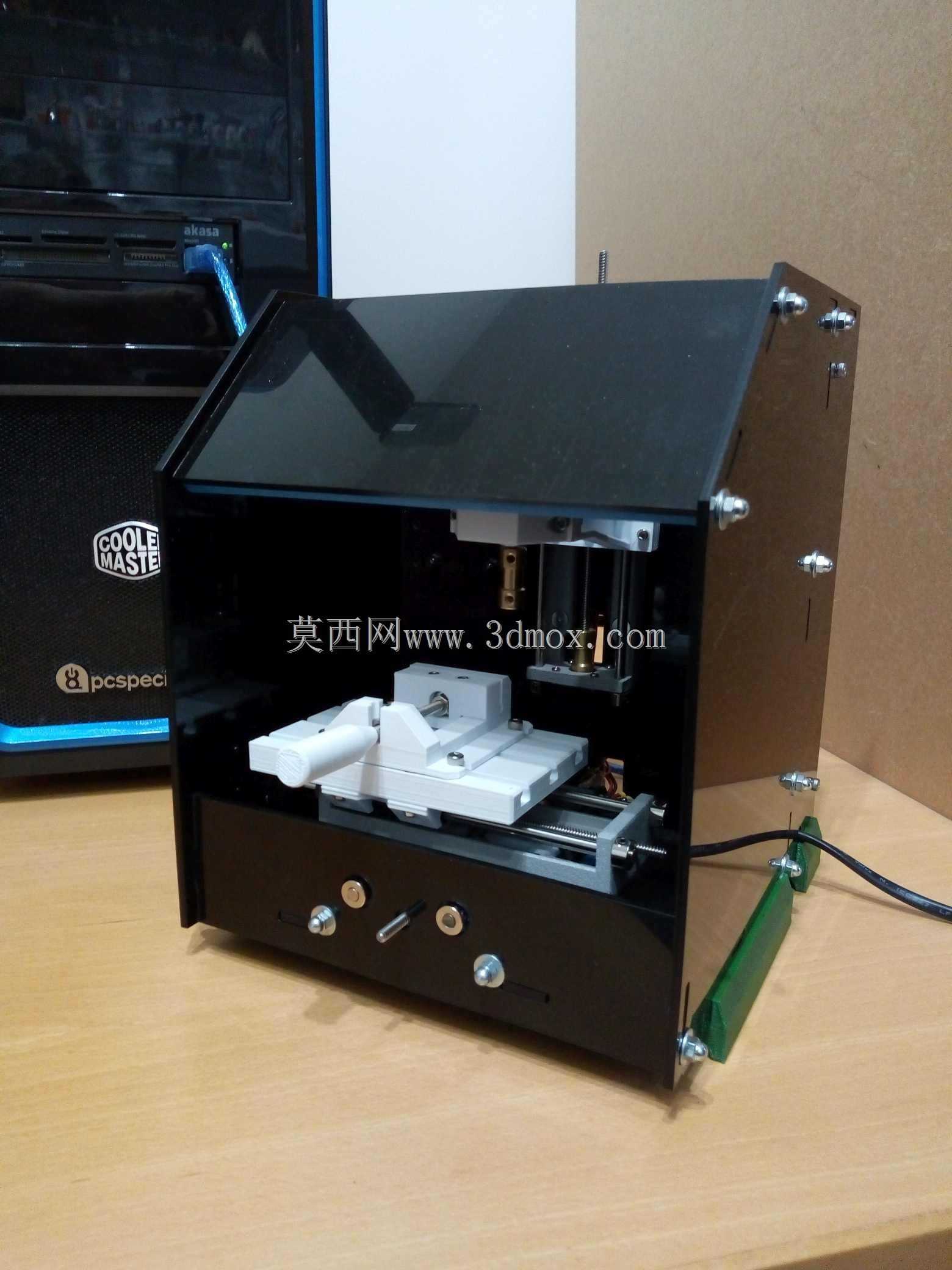

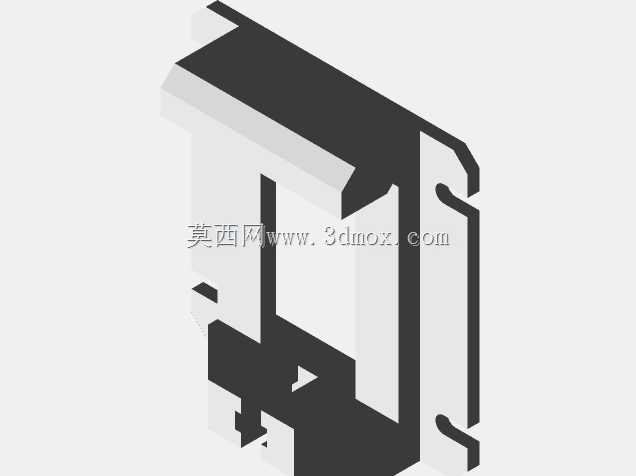

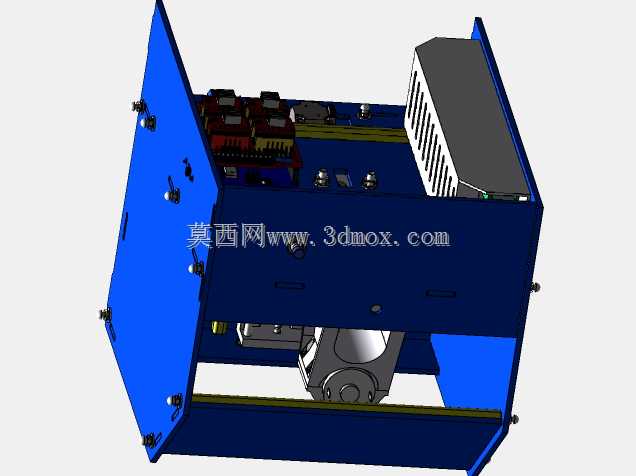

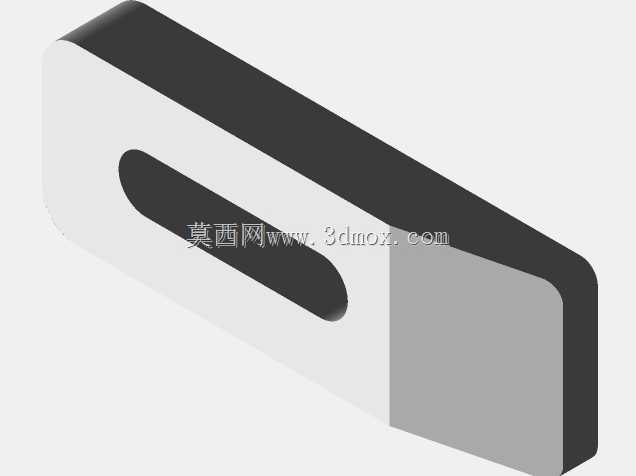

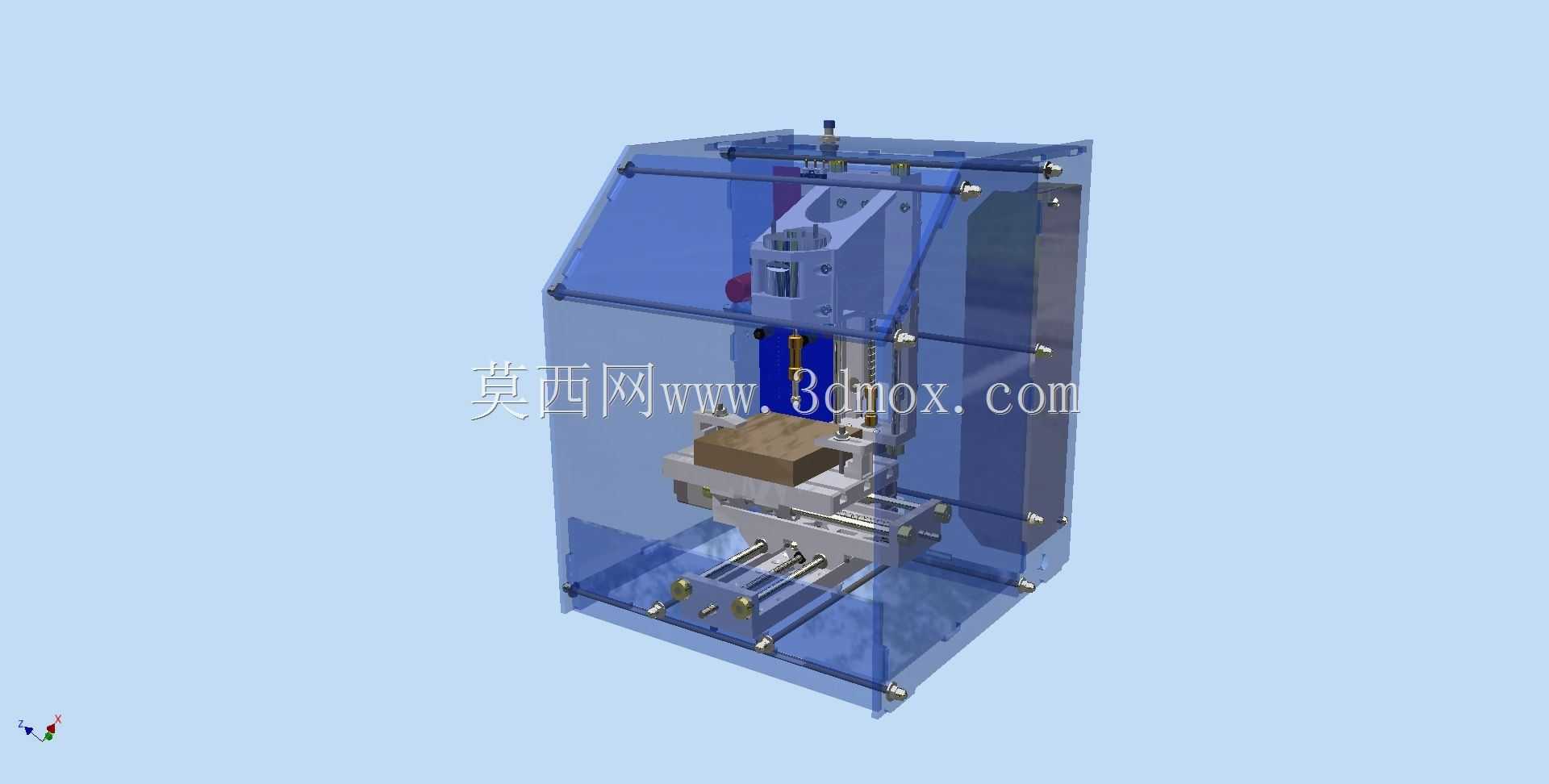

　　这款桌面级微型数控装置，核心定位是面向数控编程入门学习者的实操观察载体，区别于工业级全尺寸数控设备的大体积、高防护要求，它可以直接放置在常规办公桌面上运行，不需要专门的车间安装场地，也不需要配套高压工业供电、工业级除尘防护等外围设施，适配高校工程实训中心、职业院校数控专业入门课堂、个人创客工作室编程练习等多种场景。从结构设计逻辑来看，整机采用封闭半罩式布局，黑色亚克力外罩通过金属紧固件拼接成型，既可以直观观察内部运动机构的运行轨迹，又能避免运动过程中细小碎屑飞溅到桌面区域，外罩的拼接位置全部采用内六角螺栓紧固，拆卸维护时只需要常规内六角扳手即可完成外罩拆解，不需要专用工装。核心控制单元选用Arduino UNO作为主控板，

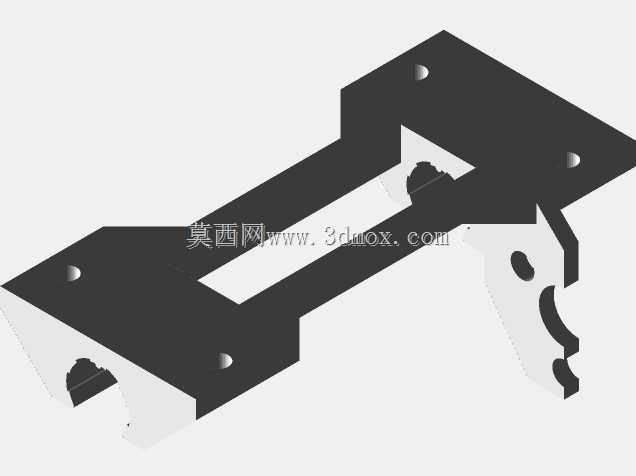

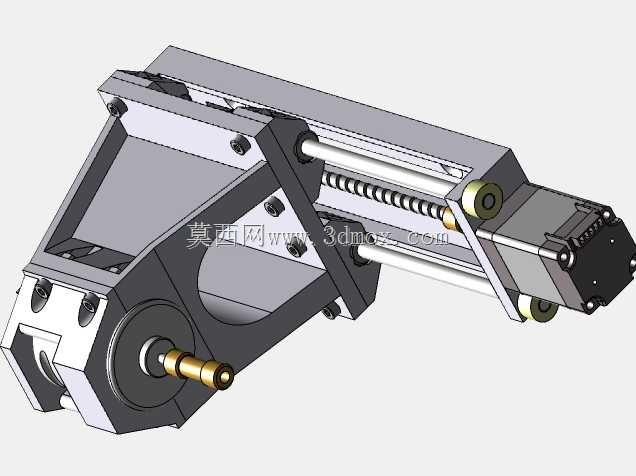

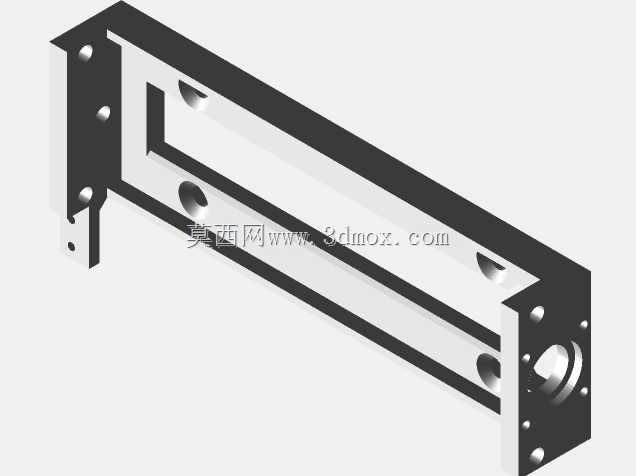

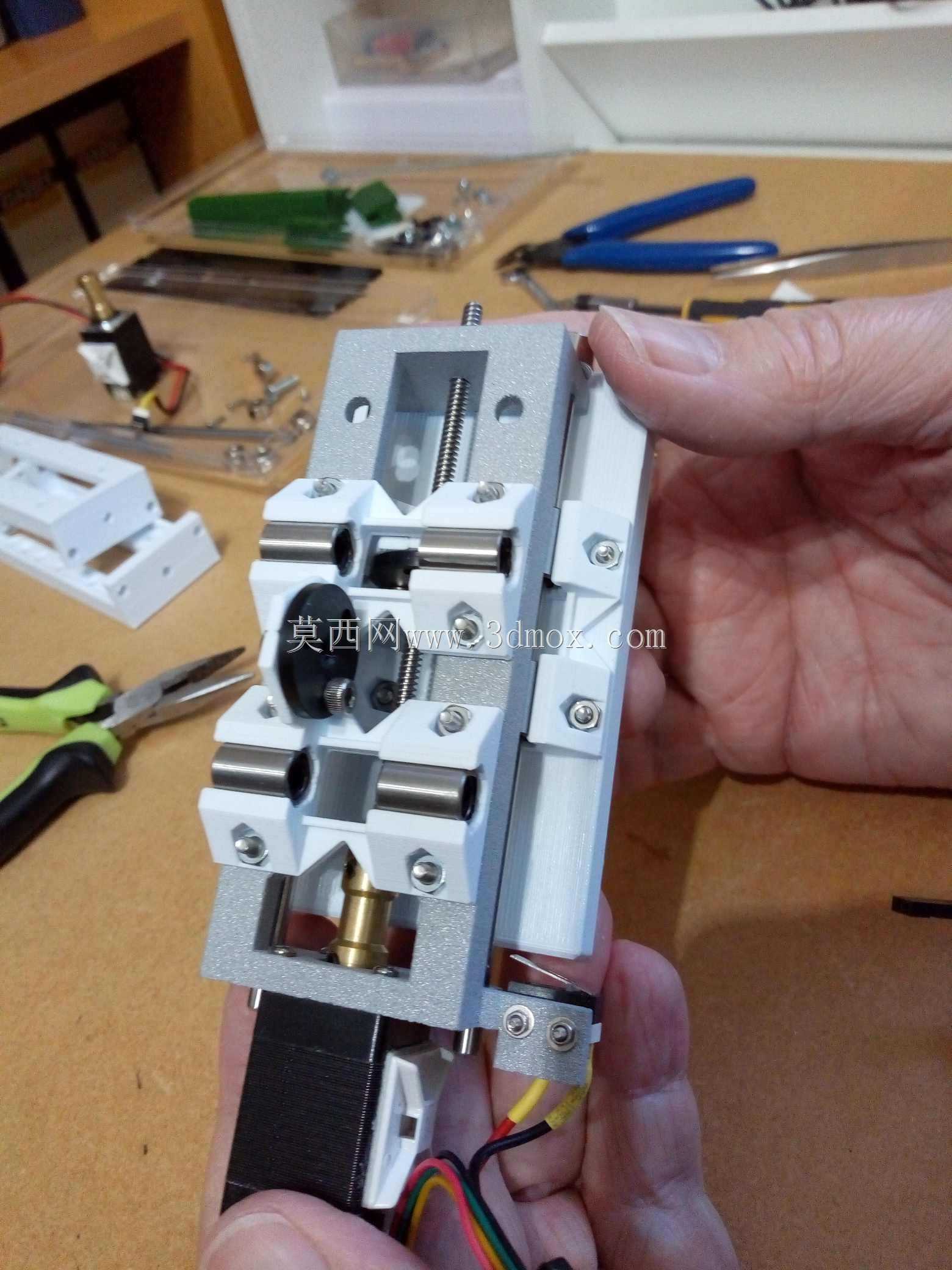

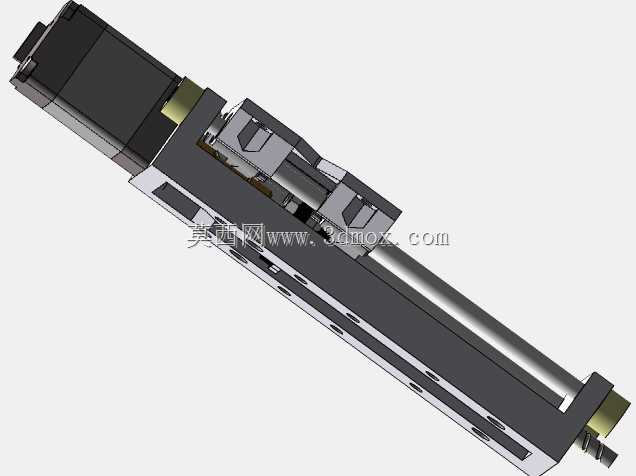

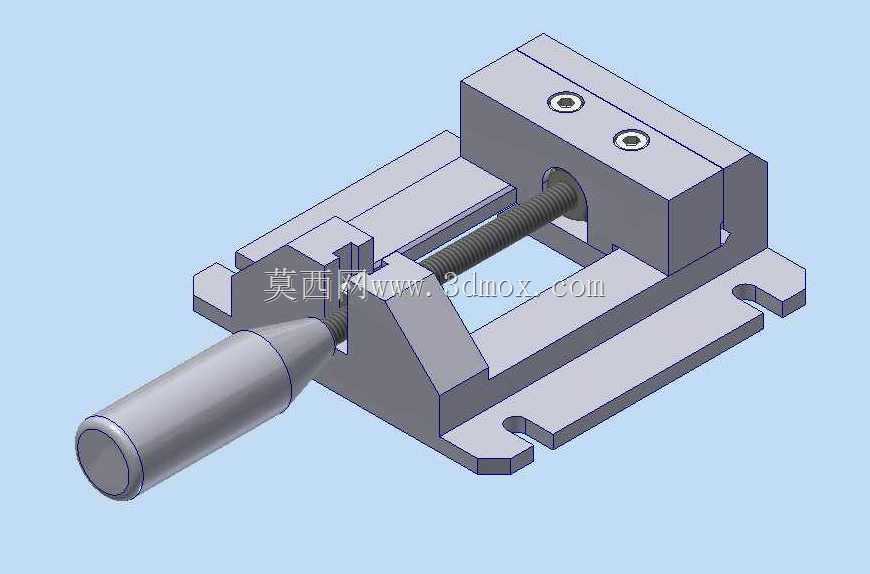

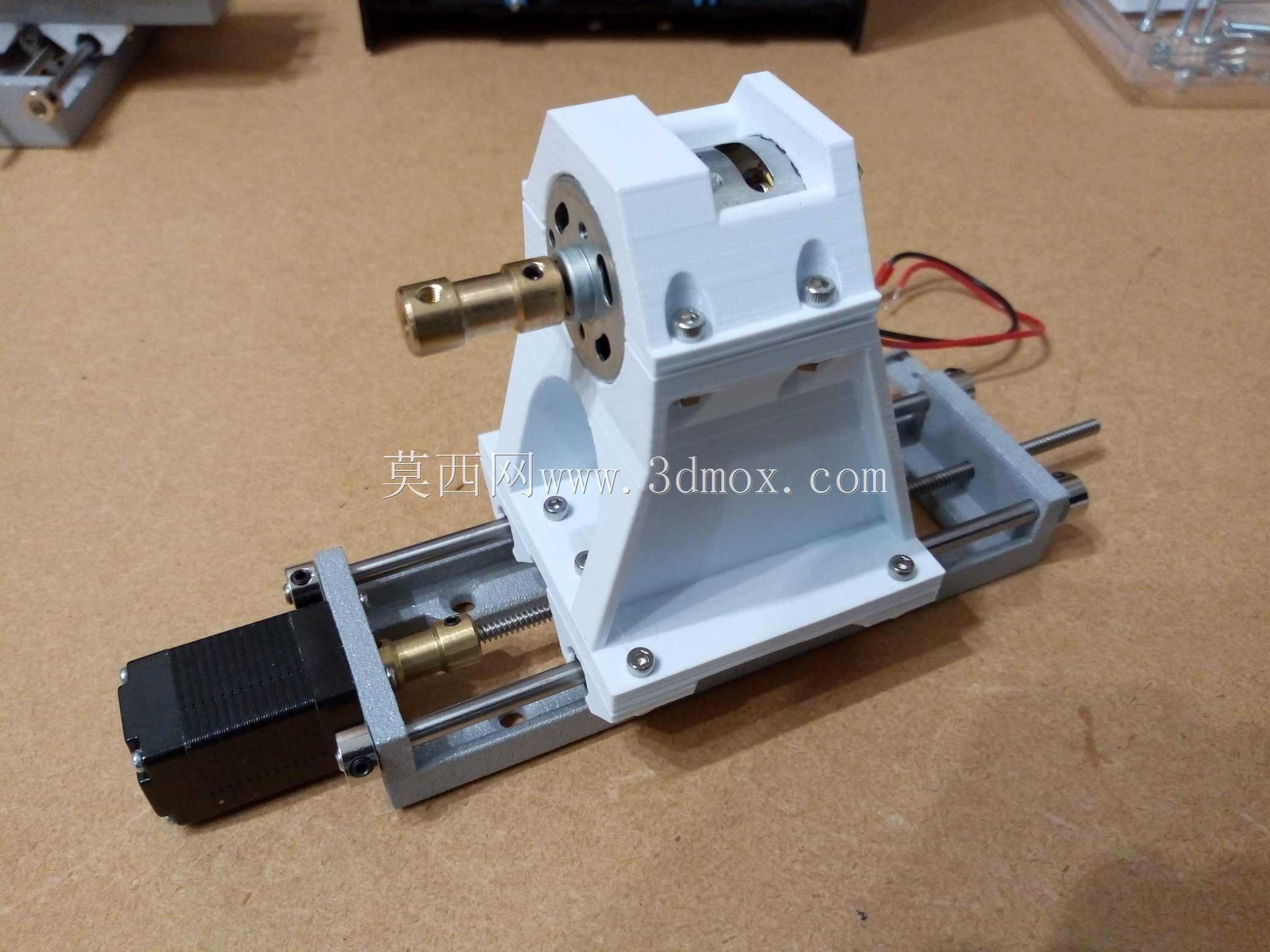

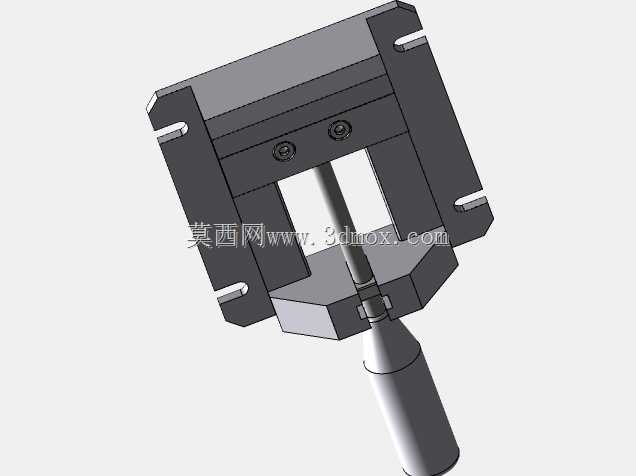

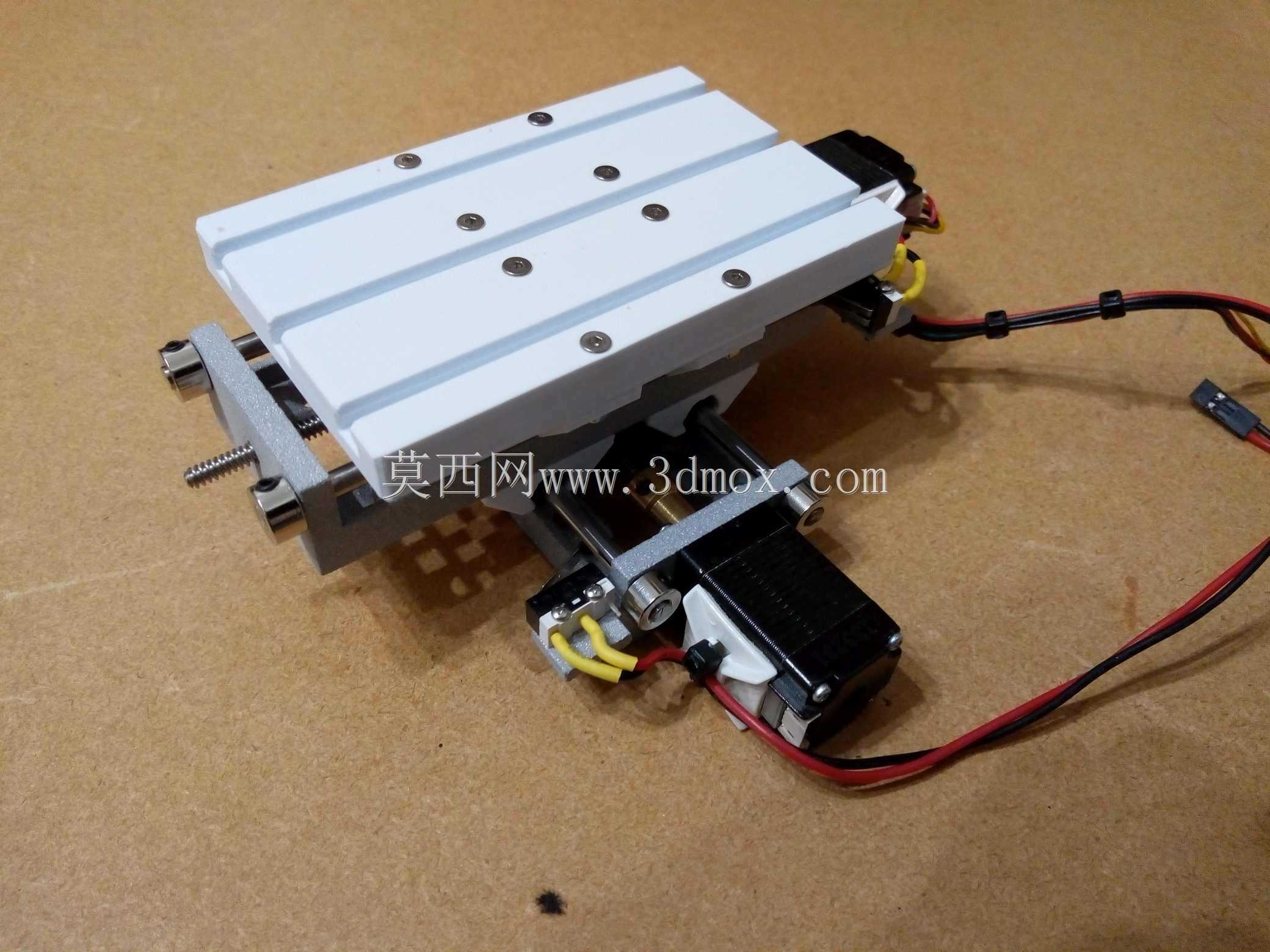

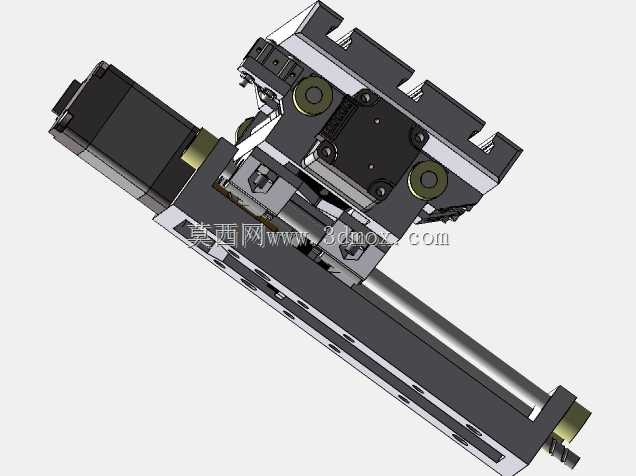

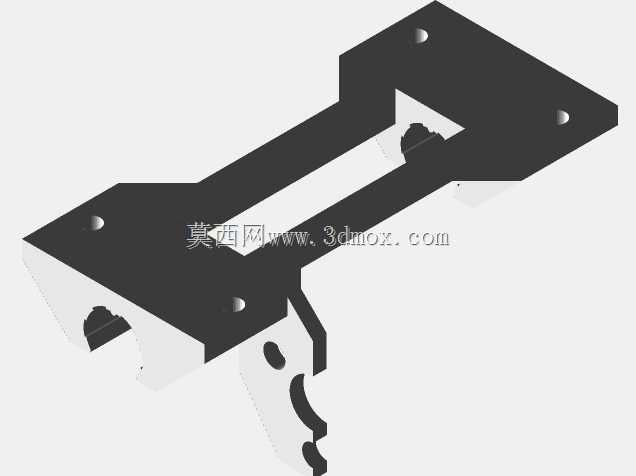

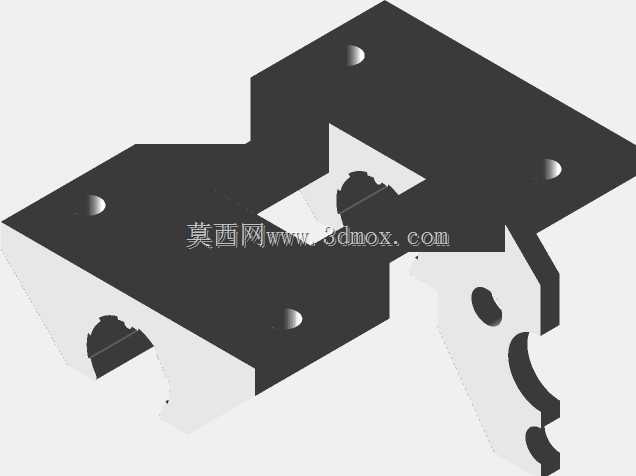

　　搭配三个轴的步进电机护罩结构，集成独立的PWM控制模块，可实现三轴联动的运动控制，控制逻辑完全匹配开源GRBL固件的运行要求，学习者可以直接在电脑端编写G代码，通过串口将指令传输到主控板，实时观察刀具路径的执行过程，把抽象的数控编程指令转化为直观的机构运动，大幅降低数控编程的入门理解门槛。运动执行部分采用微型直线导轨搭配丝杠传动的结构，行程范围控制在桌面设备适配的小尺寸区间，可实现X、Y、Z三个方向的精准进给，工作台面预留了通用的工件装夹位置，可固定轻木、软塑料等低硬度加工材料，搭配微型铣刀即可完成简单的轮廓铣削、刻线等加工操作，让学习者在观察运动逻辑的同时，也能完成简单的加工实操，验证编程路径的正确性。在材料选型的迭代过程中，

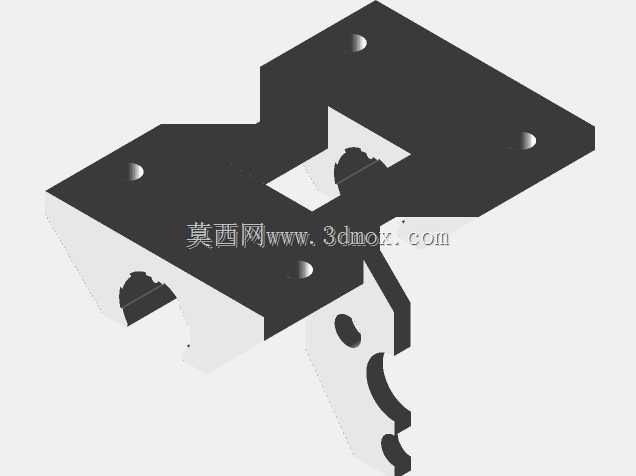

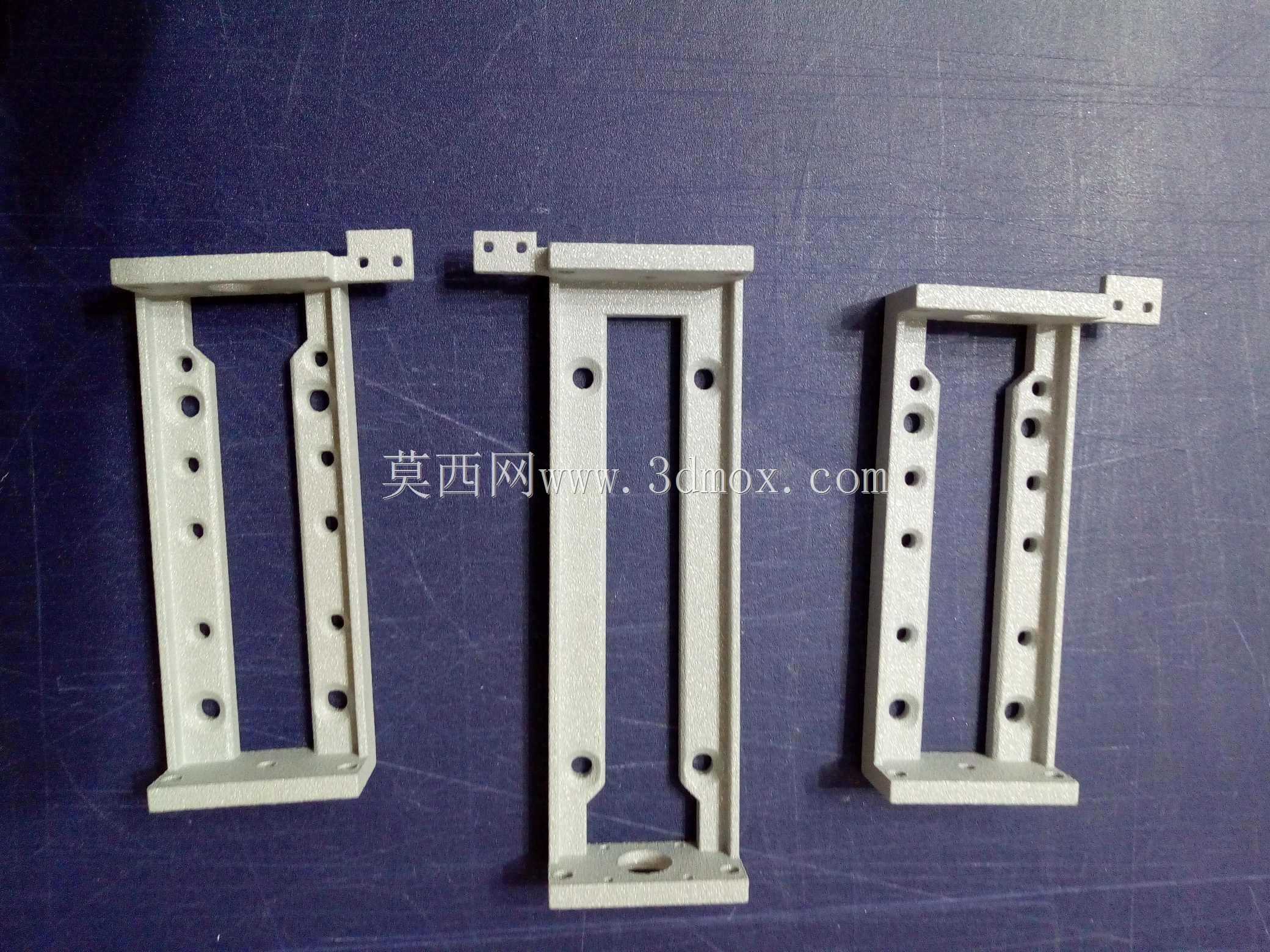

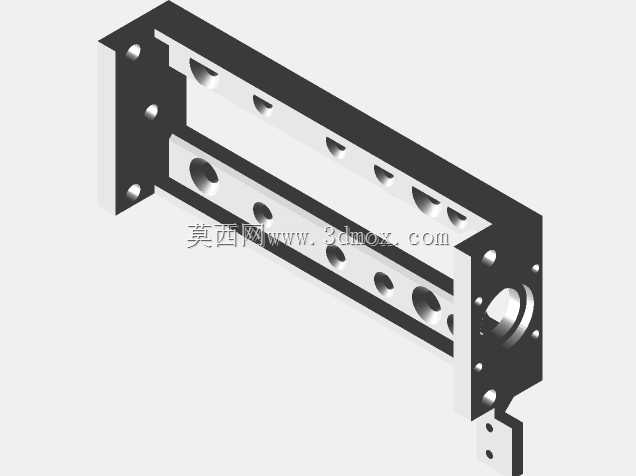

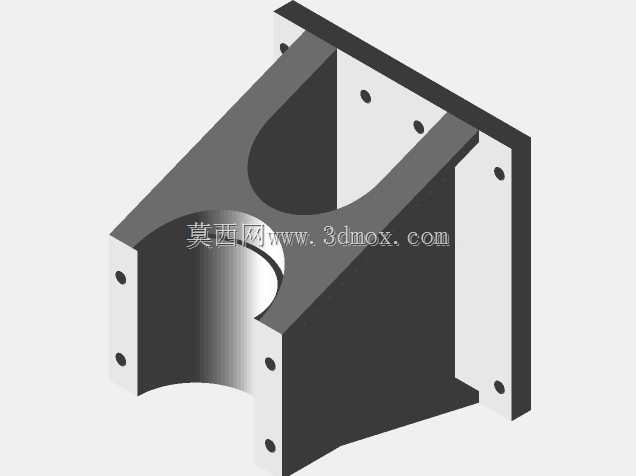

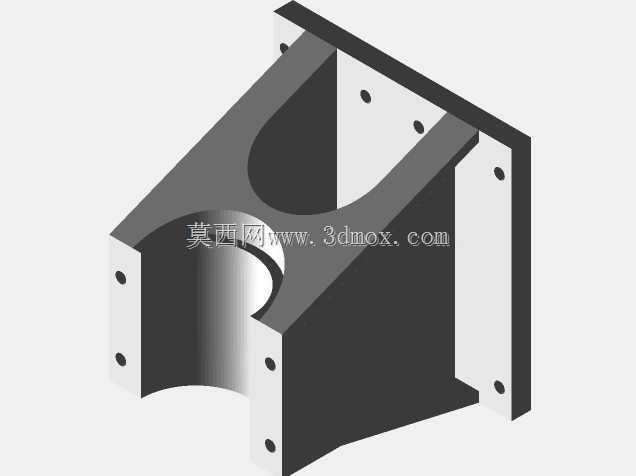

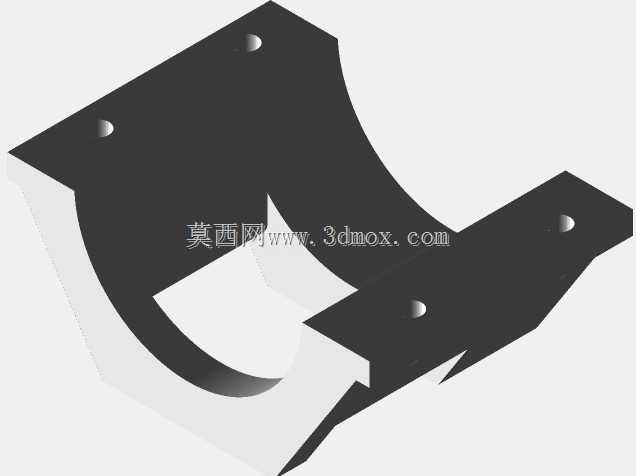

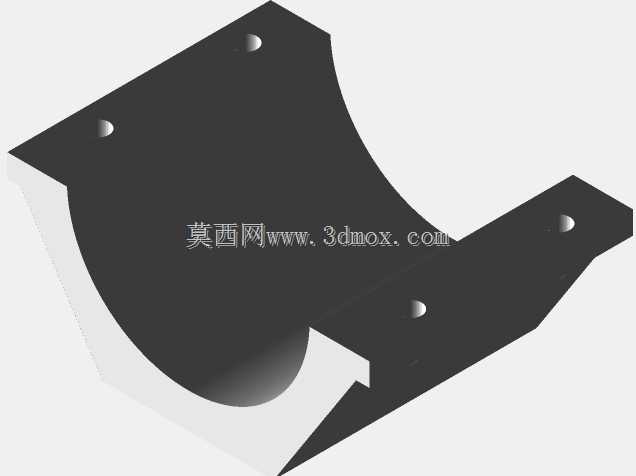

　　最初选用PETG材质制作发动机支架类受力零件，实际带载运行测试时发现，步进电机长时间运行产生的热量会传导到支架上，当相位电流参数设置偏高时，PETG材料会出现轻微的软化变形，影响运动精度，因此后续迭代版本中，这几个直接接触电机、持续承受热量传导的受力零件，全部更换为耐高温的负载专用材料，避免热变形导致的传动间隙变大、运动轨迹偏移问题。整机的操作按钮全部布置在前端面板上，包括电源开关、复位按键、进给调节按键等，操作时不需要探入设备内部，符合桌面设备的操作人机工程要求，设备底部预留了走线槽位置，供电线、通讯线可以从侧边的走线口引出，避免线缆干涉运动机构的运行。安装边界方面，整机的占地面积小于常规台式电脑主机的底面积，

　　重量控制在单人可轻松搬运的区间，不需要专门的设备安装基础，放置在水平桌面上即可稳定运行，运行时的振动幅度极小，不会因为振动导致桌面物品移位，也不会产生过大的运行噪音，适配教学场景下的室内环境要求。从功能拓展性来看，设备预留了额外的PWM通道接口，学习者可以根据自己的需求加装激光头、绘图笔等不同的执行末端，拓展出激光雕刻、绘图演示等不同的功能，不需要对主体结构进行大规模改动，只需要更换末端执行件、调整对应控制参数即可实现功能切换。在实际教学应用中，这款装置可以帮助学习者快速建立数控系统的整体认知，从控制指令发送、主控板解析信号、驱动器驱动电机运动、传动机构带动末端执行件走刀的全流程都可以直观观察，不需要面对工业机床封闭外壳下无法观察内部结构的问题，对于理解数控系统的插补原理、运动控制逻辑、进给参数匹配等核心知识点有很强的辅助作用，同时因为其加工负载小、运行速度可控，即使是刚接触数控的新手编写的程序存在路径错误，也不会造成设备损坏或者安全事故，试错成本极低，非常适合入门阶段的反复练习调试。
