法美制式导轨安装电气插座结构设计

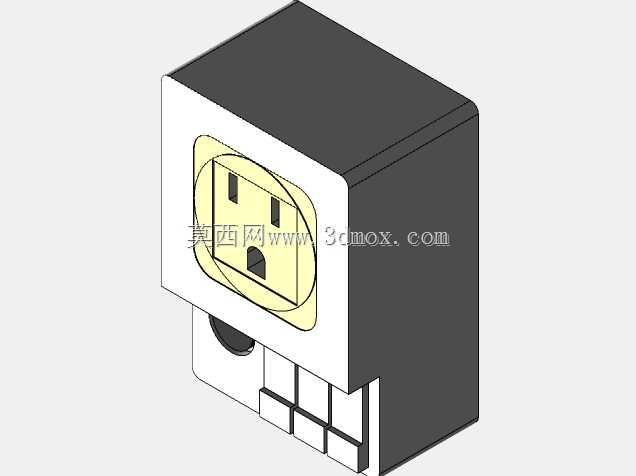

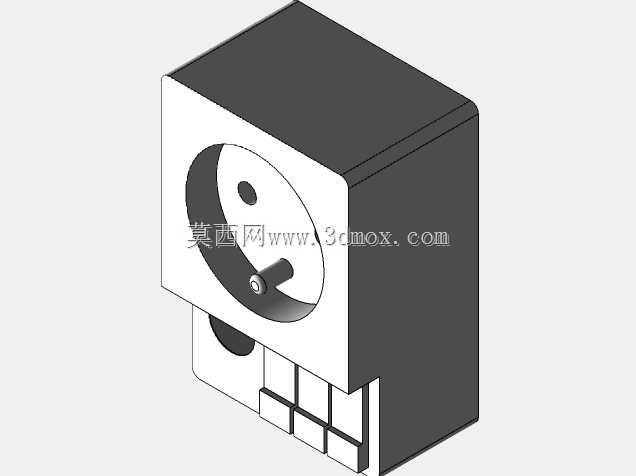

　　在工业控制柜、模块化配电单元、铁路车载电气柜这类需要高密度排布取电接口的场景里，导轨式安装的插座一直是兼顾布线效率与后期维护便利性的核心配件，本次呈现的法美双制式导轨插座，正是针对跨制式设备兼容需求开发的配电接插件。不同于民用墙面插座的明装或暗装固定逻辑，这类导轨插座完全适配DIN标准电气安装导轨的卡装结构，安装时无需额外打孔固定，只需将背部的卡扣对准导轨推入即可完成锁止，单模块的安装耗时不超过十秒，后期更换或调整工位排布时，用一字螺丝刀撬动卡扣解锁即可快速拆卸，完全适配工业现场快速迭代的配电布局调整需求。从功能适配层面看，这款插座同时整合了美标两扁一接地插接口与法标两圆一接地插接口，单模块即可覆盖两类制式的设备取电需求，

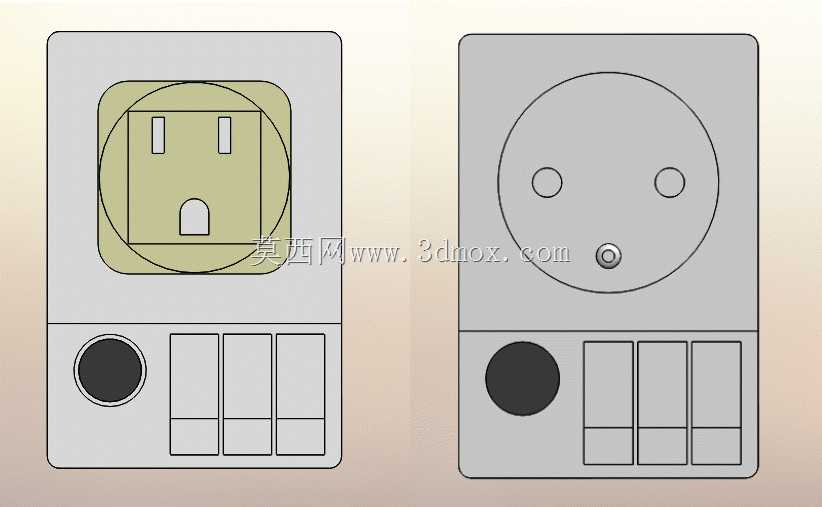

　　无需在柜内额外排布不同制式的插座模块，大幅节省了柜内导轨的安装空间。在结构设计上，两款插接口的接地极位置都做了偏心定位处理，美标接地极位于插接口下方居中位置，法标接地极突出于插接口上方中心，从物理层面避免了插头反插带来的极性错接风险，插套部分采用带弹性张紧结构的铜质构件，插拔寿命满足工业场景频繁接插的使用要求，接触电阻控制在低压配电要求的安全阈值内，避免大电流工况下出现接插部位过热的问题。外形尺寸方面，单模块的宽度严格匹配标准DIN导轨的模数化尺寸，相邻模块安装时不会出现干涉，模块正面的操作区域与导轨安装面的垂直距离经过校核，插头插入后不会与柜内走线槽或相邻的断路器、继电器等元件产生空间冲突，背部的导轨卡扣做了加宽处理，

　　卡装后不会出现沿导轨方向的窜动，即使在车载这类存在持续振动的工况下，也能保持安装位置的稳定。设计过程中针对不同制式插头的插入深度做了统一适配，美标插头的插脚长度与法标插头的插脚长度存在差异，内部插套的进深尺寸经过多轮调整，保证两类插头插入后都能达到足够的接触深度，不会出现虚接情况，同时插接口入口处做了倒角导向结构，即使在柜内光线不佳的场景下，操作人员也能快速对准插接口完成插头接入。模块侧面预留了组合拼接的定位槽，多只同型号插座并排安装时，可以通过定位槽互相嵌合，提升整排插座的安装整体性，避免长期使用后单个模块出现歪斜。面板部分采用阻燃工程塑料材质，表面做了细磨砂处理，不易留存灰尘与油污，适配工业车间、

　　车载设备舱这类相对复杂的使用环境，插接口的防护挡板结构在插头拔出后会自动闭合，阻挡灰尘与细小杂物进入插套内部，降低接触不良的故障概率。从安装边界来看，这款插座的背部走线空间预留了足够的弧度余量，接线端子采用螺丝压紧式结构，适配1.5到2.5平方的多股铜芯导线，接线时导线插入端子后拧紧螺丝即可完成固定，无需额外压接冷压端子，当然也兼容冷压端子的压接安装方式，满足不同施工习惯的接线需求。模块整体的厚度控制在合理范围内，安装后不会过多占用柜内的纵深空间，即使在深度较浅的壁挂式控制箱内，也能顺利完成安装与接线操作。在实际项目应用中，这类双制式导轨插座常被布置在控制柜的下部导轨区域，靠近柜内走线槽的位置，方便设备电源线的就近接入，同时可以和导轨式电源、断路器、继电器等元件排布在同一根导轨上，整个配电回路的元件排布整齐，走线路径最短，大幅降低了柜内布线的工作量，也方便后期故障排查时快速定位回路元件。
