多规格导轨式平均井电源模块结构设计

　　在工业控制现场的供电链路设计里，这类多规格平均井电源模块是承担直流供电分配、电位均衡的核心元件，常被布置在PLC控制柜、铁路信号机柜、工业设备分布式供电箱的标准DIN导轨上，给前端传感单元、信号采集模块、小型执行器件提供稳定的直流供电通路，同时平衡多回路供电的电位差，避免不同供电支路间的电位偏移干扰信号传输精度。从实际选型适配的角度看，这套结构覆盖了5W、10W、20W、60W、100W等多个功率段的外形设计，不同功率规格的壳体宽度随功率提升做对应加宽，小功率款宽度较窄，适合柜内空间紧张、供电点位少的紧凑布局场景，大功率款预留更充足的内部散热空间，适配多回路同时带载的使用需求。

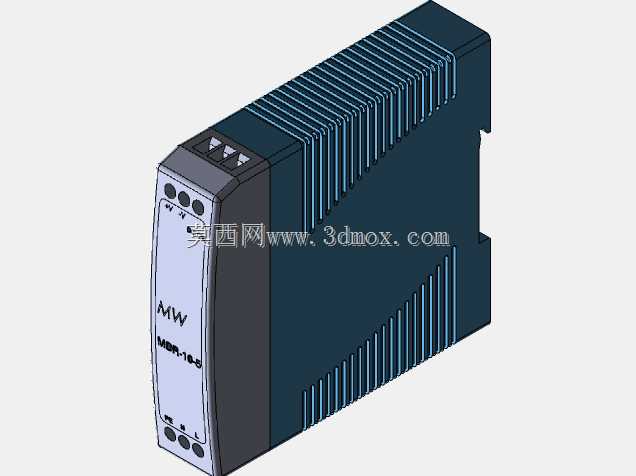

　　设计过程中首先考虑的是导轨安装的兼容性，所有规格的壳体底部都做了标准DIN导轨卡扣结构，安装时只需对准导轨上沿按压即可卡入固定，拆卸时拨动卡扣锁舌就能快速取下，无需额外打孔固定，适配工控柜内35mm标准导轨的安装尺寸，相邻模块之间可以紧密并排安装，最大化利用柜内的导轨安装空间。壳体正面的布局做了统一的人机交互设计，上部预留状态指示灯开孔，分别对应电源输入、输出正常的状态指示，运维人员巡检时不用拆卸柜门，透过柜面观察窗就能直接判断模块工作状态；正面下部标注了接线端子的定义标识，PE保护接地、H/L输入输出回路的接线位置清晰对应，现场接线时能快速识别端子功能，减少接错线的概率。

　　壳体的结构设计采用薄壁阻燃塑料壳体，侧壁做了竖向的加强筋结构，既提升壳体的抗形变能力，在柜内温度变化、长期震动的工况下不会出现壳体开裂、卡扣松脱的问题，同时加强筋形成的竖向沟槽也能增加壳体的散热面积，模块内部功率器件工作产生的热量可以通过壳体侧壁快速散出，避免长期高温工作缩短元件寿命。不同功率规格的壳体高度、深度保持统一尺寸，只有宽度随功率变化，这样在做柜内布局设计时，不用为不同功率的模块预留不同的安装深度，能统一规划柜内的走线空间，接线端子的高度位置保持在同一水平面上，方便柜内二次线的整理绑扎，让柜内布线更规整。

　　从实际应用场景来看，这类模块除了常规工业自动化控制柜使用，在铁路沿线的信号监测设备供电、户外分布式工控站点的供电单元里也大量使用，所以壳体的边角都做了圆角过渡处理，没有尖锐的棱角，现场安装操作时不会划伤施工人员的手部，同时壳体的接缝处做了卡扣加定位槽的配合结构，装配后接缝紧密，能阻挡一定的灰尘进入壳体内部，适配多尘的工业现场环境。接线端子的位置设计在壳体的上下两端，上端对应直流输出、状态指示侧，下端对应交流输入、保护接地侧，接线时上下走线分离，强电输入和弱电输出的线束不会交叉干扰，减少电磁干扰对供电稳定性的影响。

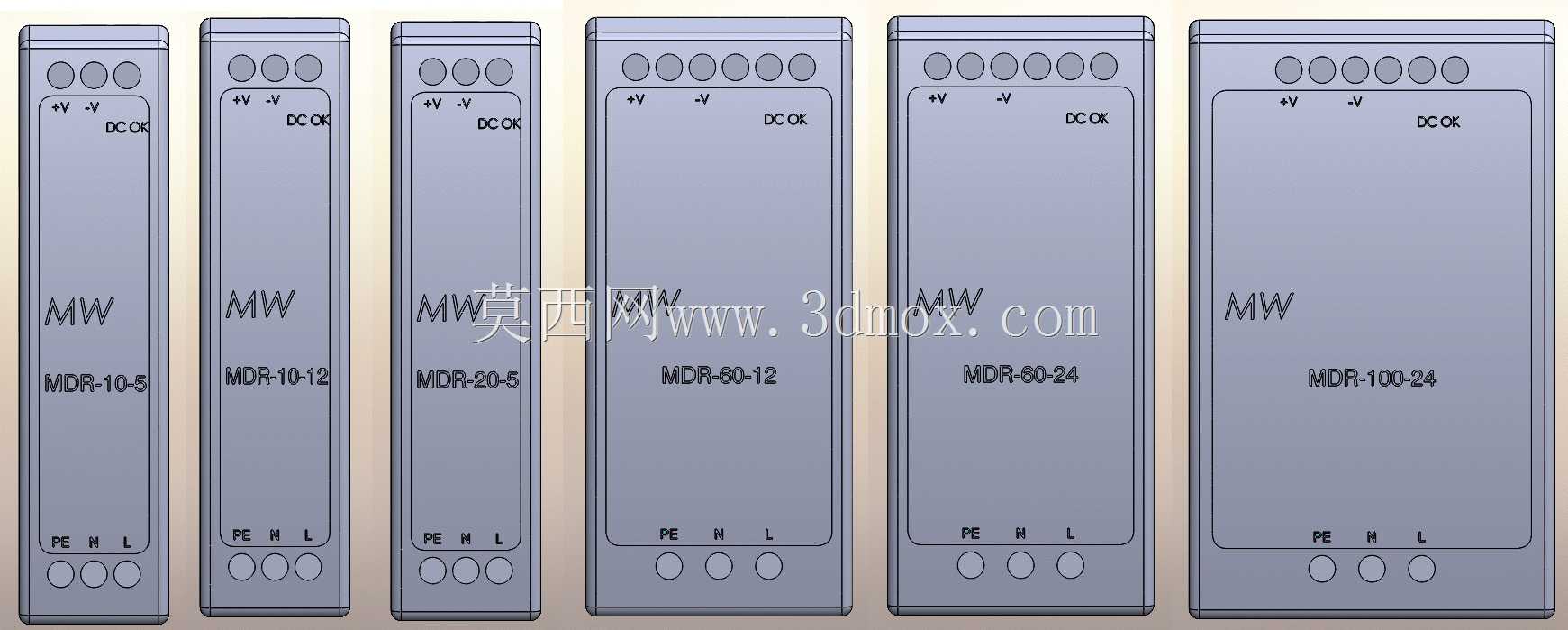

　　在做三维结构建模时，每个规格的模块都单独做了配置化设计，不同功率款的壳体宽度、端子数量、指示灯开孔数量都对应实际产品的参数做了匹配，小功率款因为输出回路少，正面上部的指示灯开孔数量更少，大功率款随着输出回路增加，对应增加指示灯开孔和端子数量，同时壳体表面的标识区域做了平整的凹面设计，方便后续丝印型号、参数标识，不会因为壳体表面的弧度导致丝印模糊。安装卡扣的位置做了限位结构，卡入导轨后不会出现前后晃动的情况，模块安装后与导轨保持平行，相邻模块拼接后缝隙均匀，不会出现高低不平、错位的情况，满足批量装配的工艺要求。
