五英寸轨距小型内燃调车机车造型设计

　　这款小比例轨道机车的设计，最初面向的是庭院微型铁路、科普展陈互动场景以及模型爱好者的收藏与动态运行需求，区别于大比例工程验证模型，五英寸的轨距规格刚好适配个人玩家可自行搭建的小型轨道线路，既能够承载一定的展示载荷，也不会因为尺寸过大提升场地搭建的门槛。从实际用途来看，这类小型机车并非用于工业运输作业，更多是承担微型轨道系统的牵引动力单元角色，在青少年科普基地可以作为轨道交通原理演示的载体，让体验者直观了解内燃机车的走行、动力传递逻辑，在私人微型铁路场景中，也可牵引配套的小型车厢完成环线运行，还原真实铁路的调车、走行作业流程。

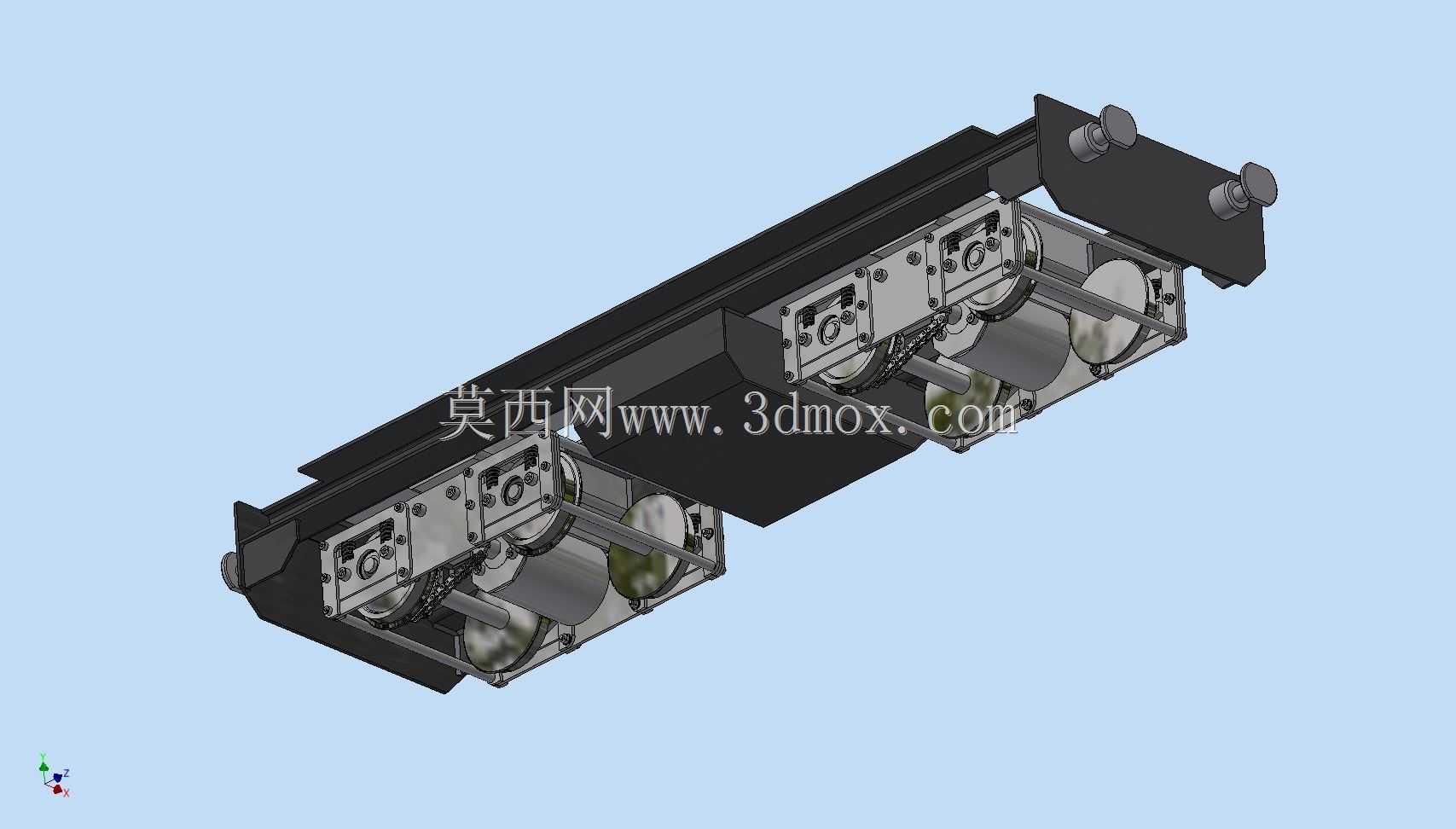

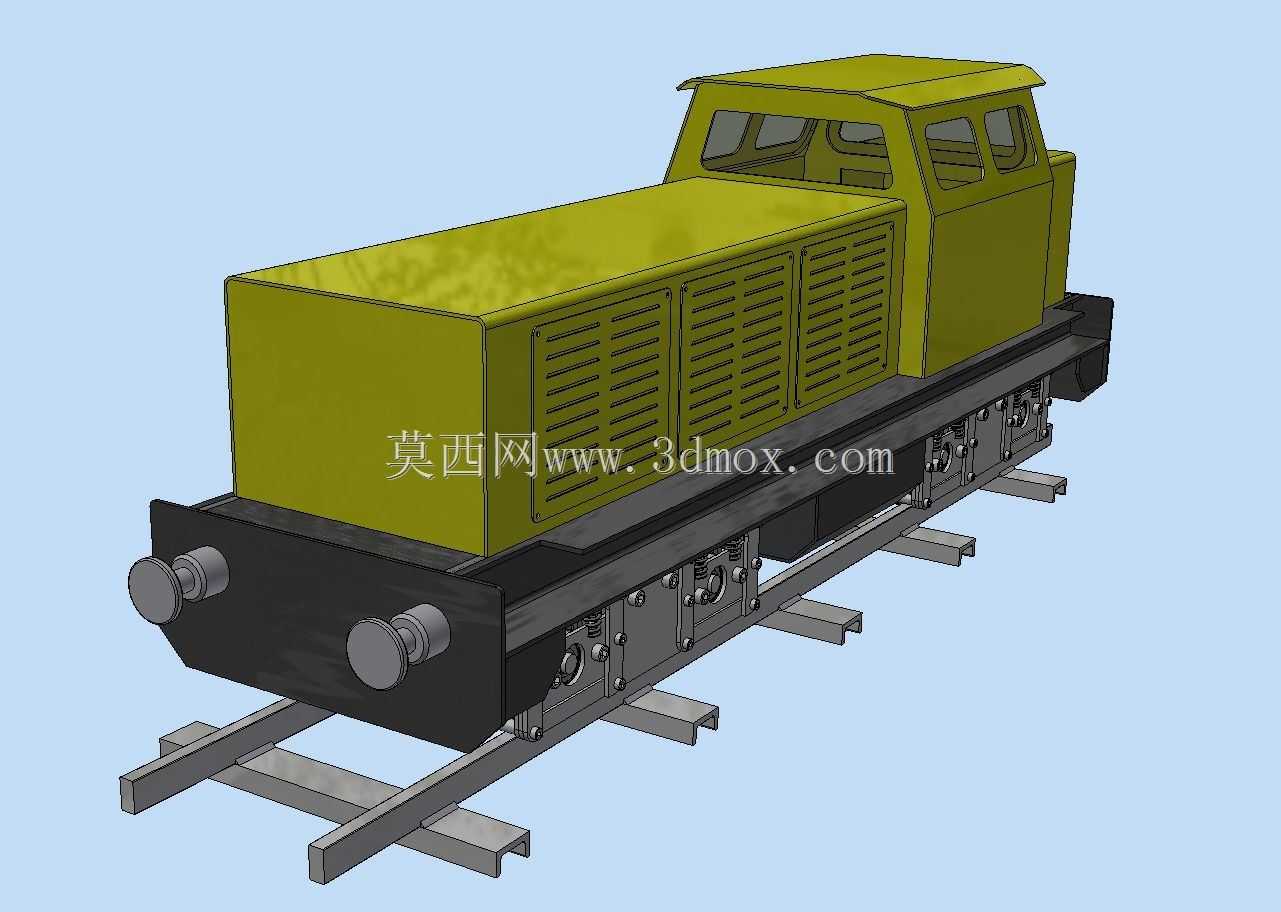

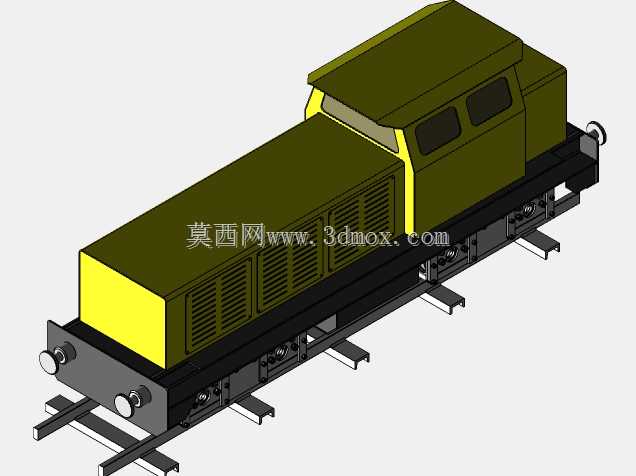

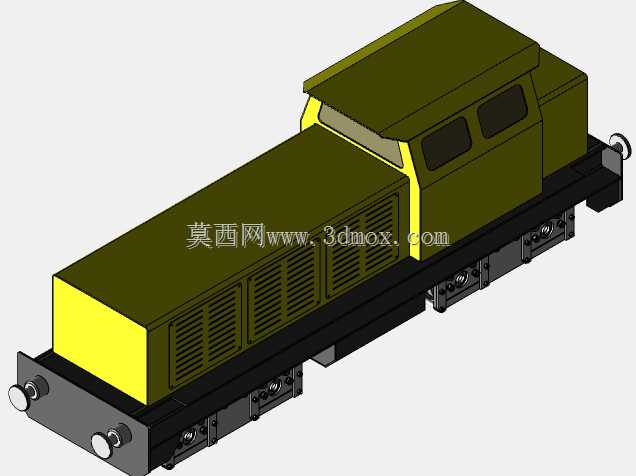

　　从功能特性层面拆解，模型完整还原了窄轨内燃调车机车的核心结构分区：前部为驾驶室区域，预留了窗体镂空结构，可后续加装操控人偶、内部操控台细节；中部为动力舱段，侧面设计了通风格栅结构，既还原了实车的散热需求特征，也为模型内部如果加装微型动力模块、电池组件预留了散热通路；下部走行部完整复刻了转向架、轮对、轨道适配结构，轮缘尺寸严格匹配五英寸轨距的轨道截面参数，保证运行过程中不会出现脱轨问题，两端的车钩缓冲结构也做了等比例还原，可与同比例的车厢模型实现可靠挂接。

　　设计思路上没有追求过度的细节冗余，而是优先保证结构的整体性与运行可靠性：车体外壳采用分块式建模逻辑，驾驶室、动力舱、底架、转向架四个核心模块相互独立，既方便后续3D打印或者机加工制作时的拆分生产，也便于后期维护时对内部的动力组件进行更换调整。外形尺寸严格遵循五英寸轨距的比例约束，车体宽度控制在轨距的1.4倍范围内，避免过宽的车体在小曲率半径轨道上运行时出现侧翻风险，车体高度也做了相应的重心优化，整体重心落在轨面以上不超过轨距1.2倍的高度区间，保证动态运行时的稳定性。

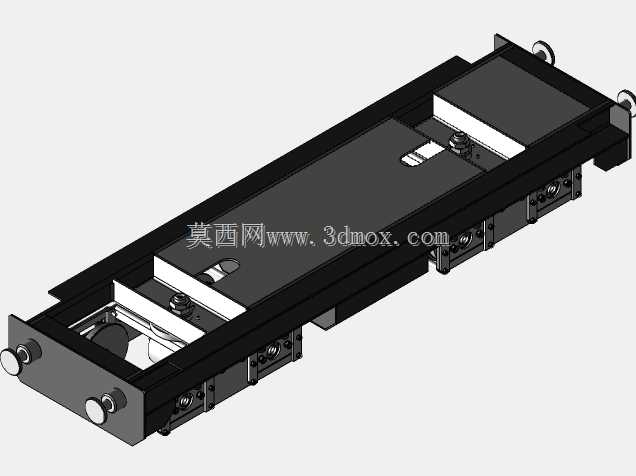

　　安装边界层面，走行部的轮对内侧距严格匹配五英寸轨道的轨头宽度，轮缘高度预留了3mm的安全间隙，即使轨道铺设存在一定的高度差或者接缝错位，也能保证轮对顺利通过；底架下方的设备凸起结构距离轨面的最小间隙控制在5mm以上，避免通过轨道道岔、接头位置时出现刮蹭；两端的缓冲器突出长度控制在10mm，既还原了实车的缓冲防护作用，也不会因为突出过长影响小半径曲线的会车、挂接操作。格栅区域的镂空尺寸做了等比例缩放，没有因为尺寸过小出现建模特征丢失，同时也避免了镂空过大影响车体外壳的结构强度，即使采用PLA材质3D打印，也能保证侧壁有足够的刚性，不会出现受力变形的问题。驾驶室的窗体角度经过反复调整，既还原了实车的前倾挡风结构，也保证了内部空间可以容纳标准比例的驾驶员模型，不会出现比例失调的观感。

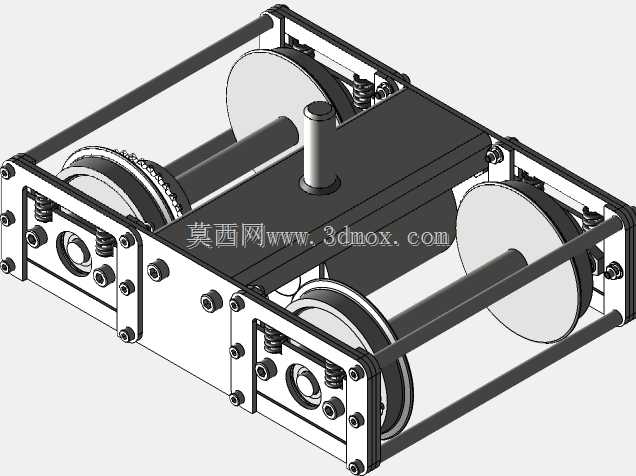

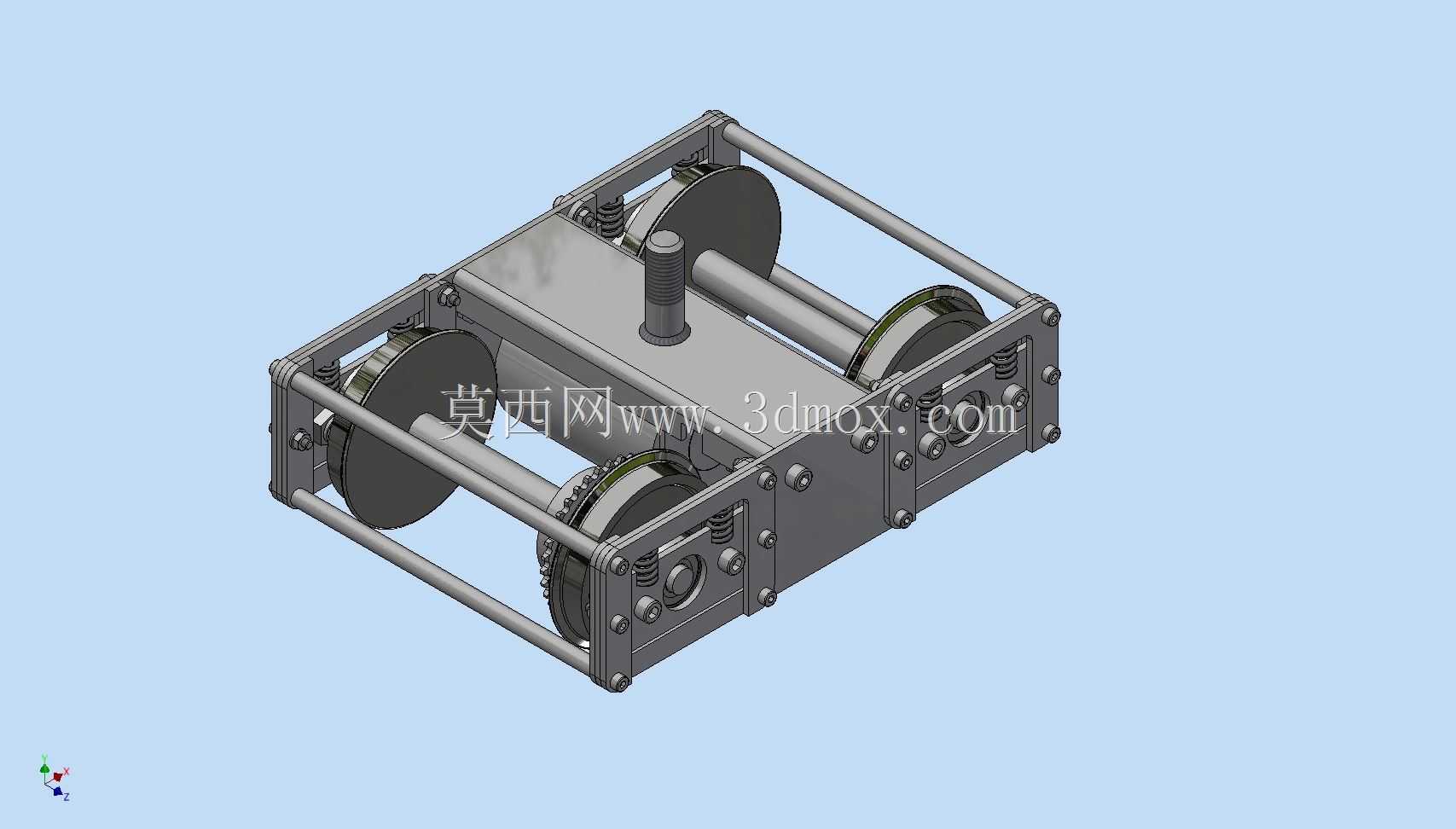

　　在细节处理上，车体侧面的通风格栅采用了阵列式建模逻辑，每一条格栅的间距、深度都保持统一，没有出现特征错乱的问题；两端的车钩安装座预留了标准的挂接接口，可适配通用的小比例机车车钩配件，不需要玩家自行二次打孔修改；转向架部分的弹簧、轴箱细节都做了简化还原，既保留了实车的结构辨识度，也不会因为过小的细节特征提升加工难度，对于入门级的模型制作者来说，不管是采用FDM打印还是光固化打印，都能顺利完成制作，不需要额外添加过多的支撑结构。整体配色参考了工业调车机车常用的橄榄绿涂装方案，车体下部的走行部采用深灰色区分，视觉层次清晰，也符合真实铁路车辆的涂装逻辑，不需要后期制作者再做额外的分色设计参考。
