桌面级小型螺杆式注塑成型设备结构

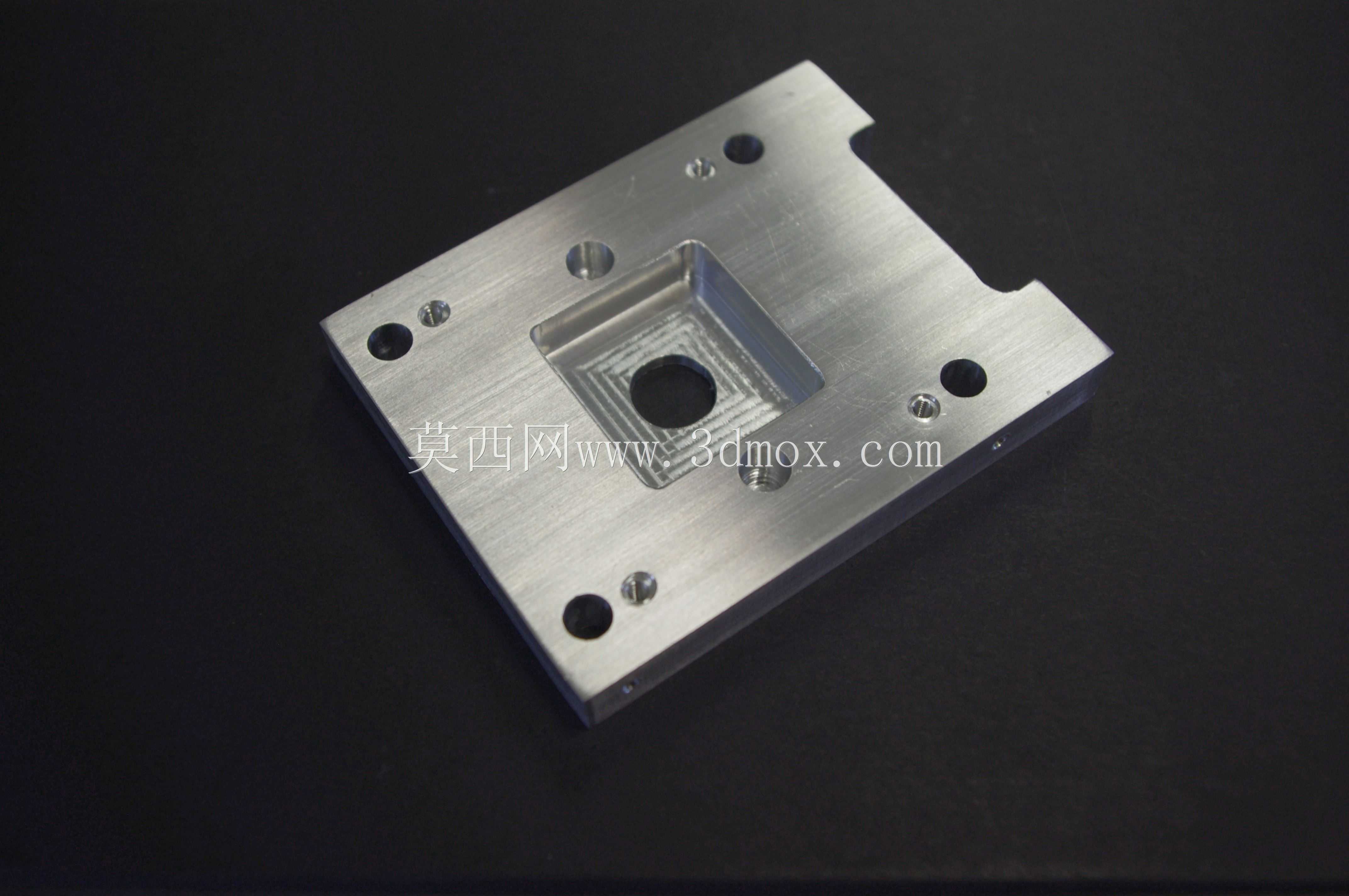

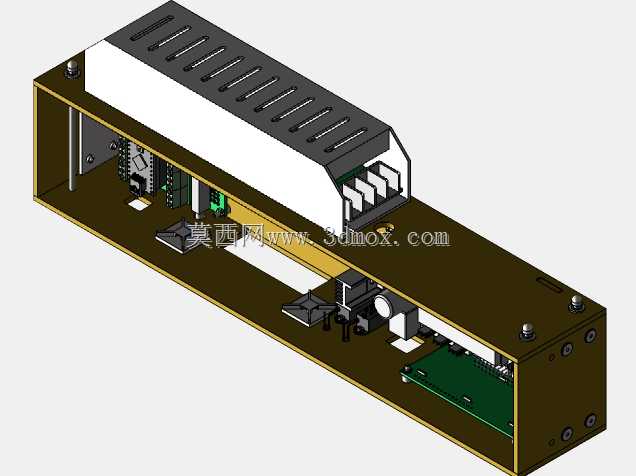

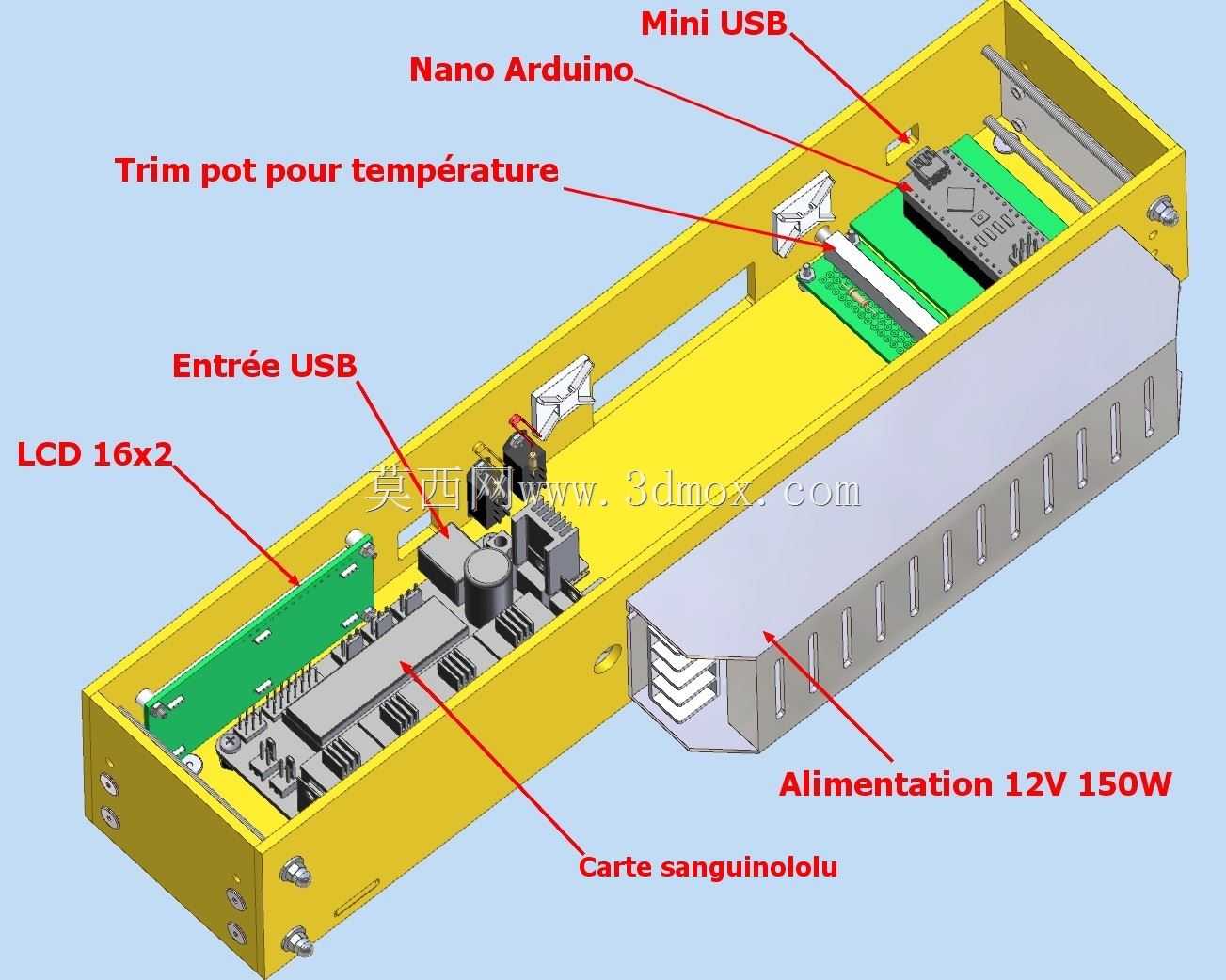

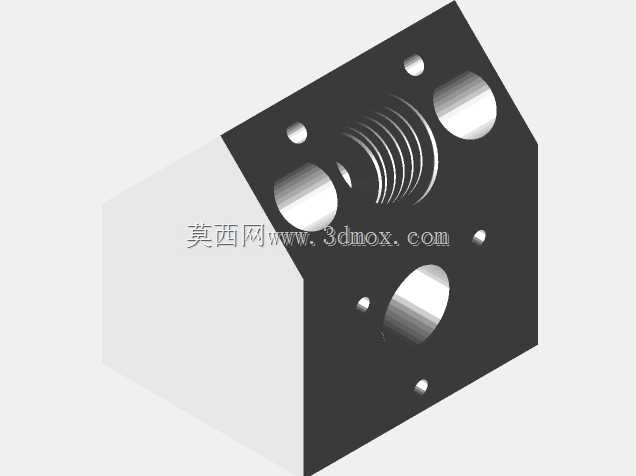

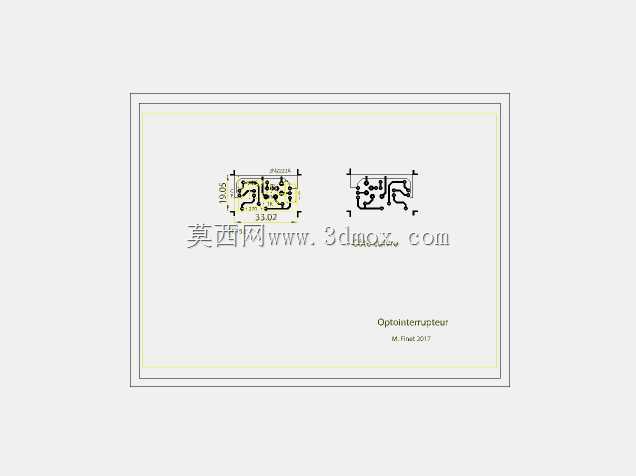

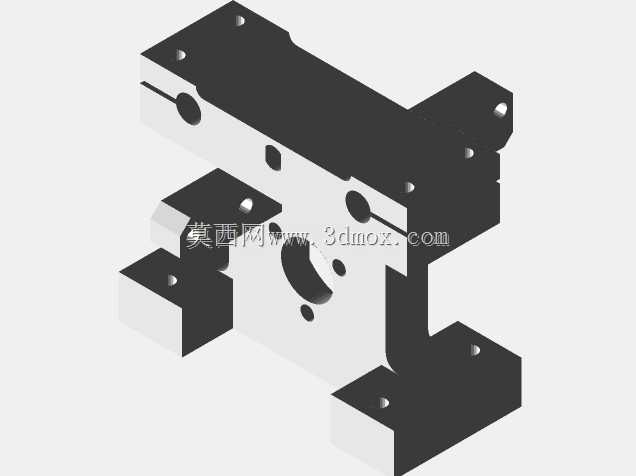

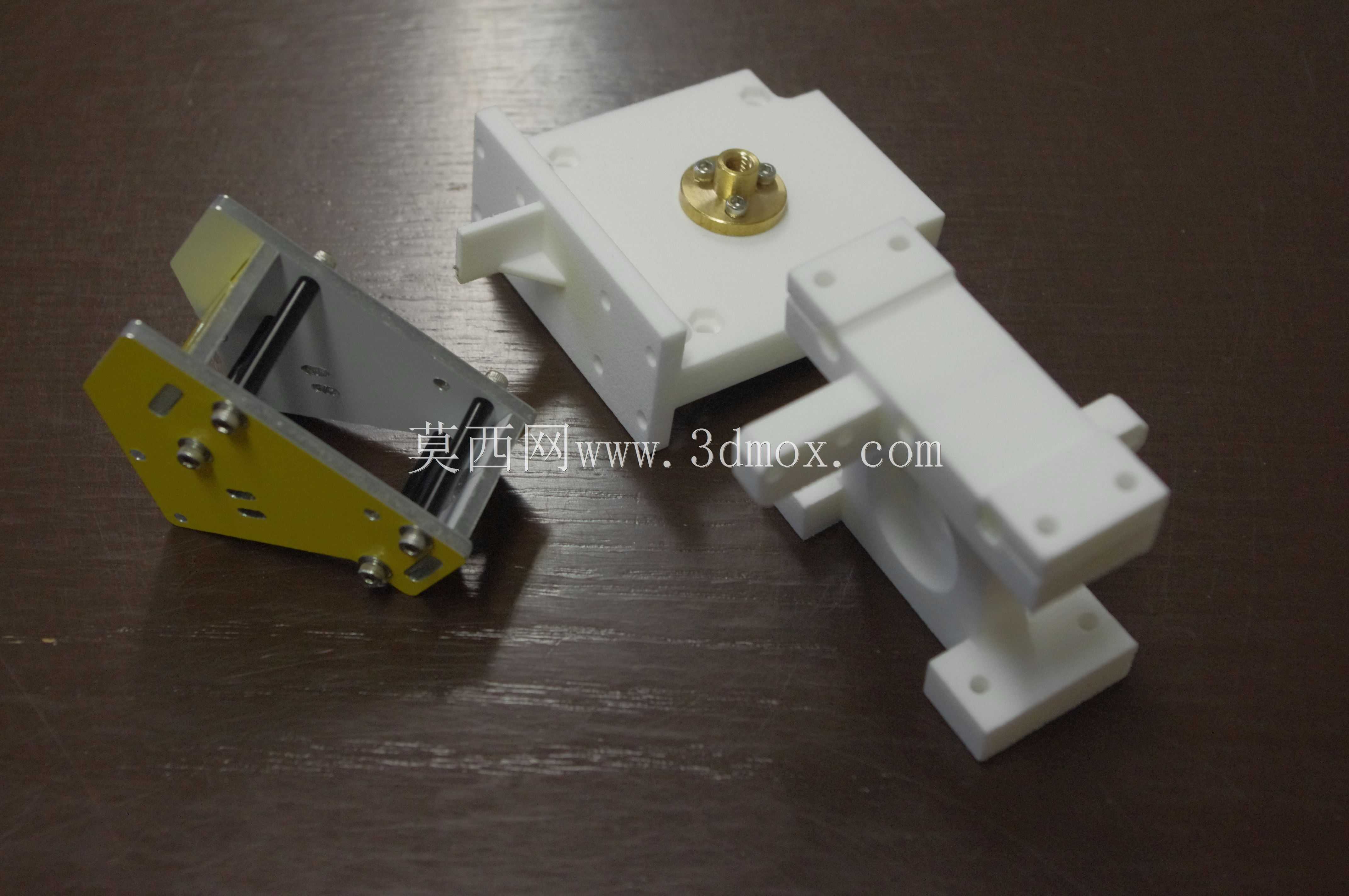

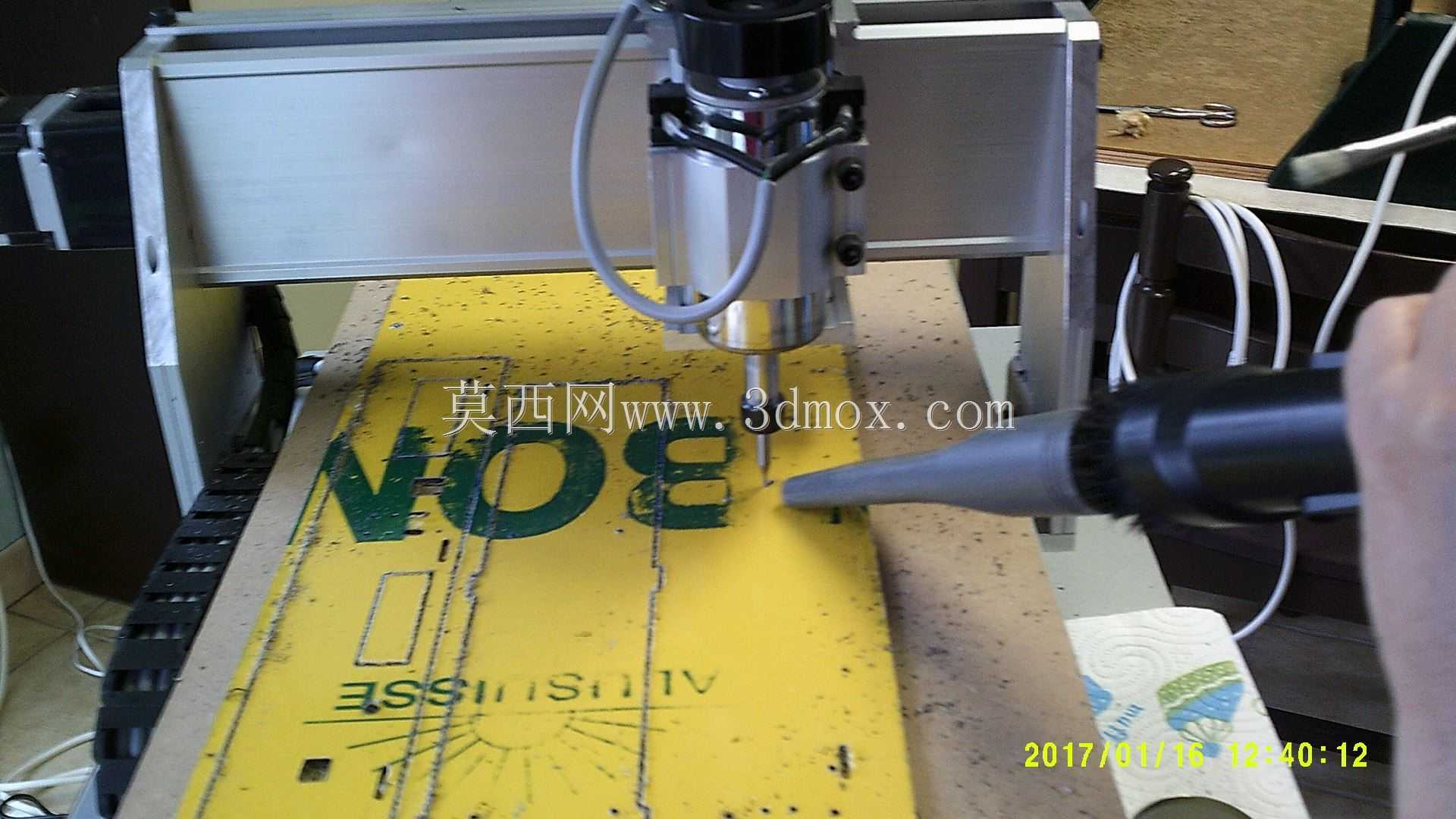

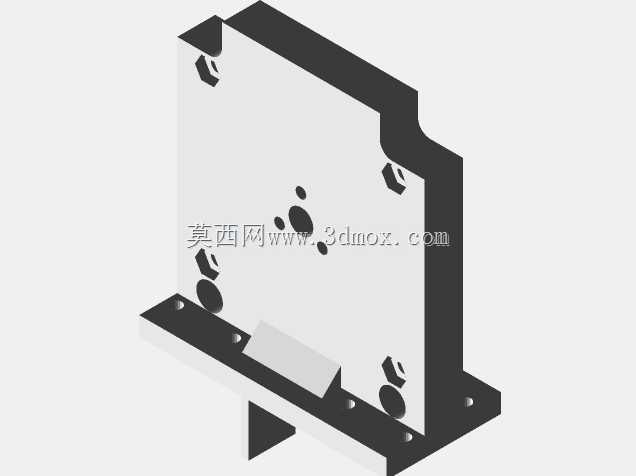

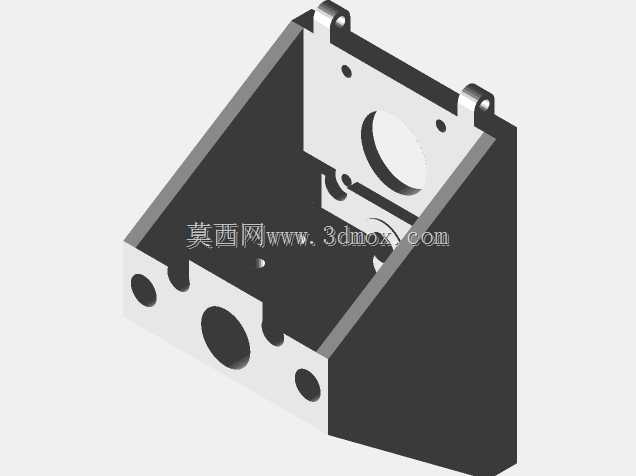

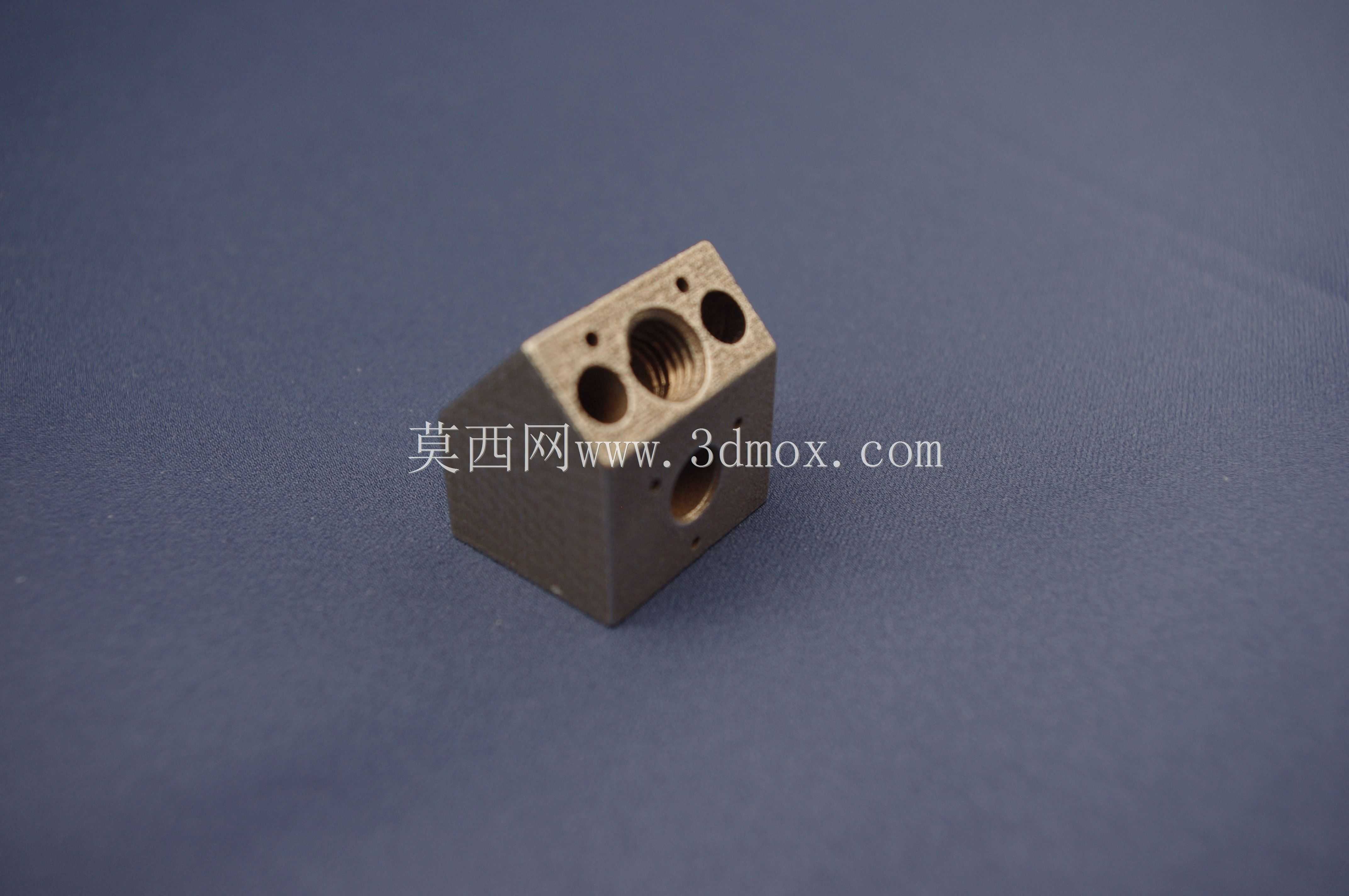

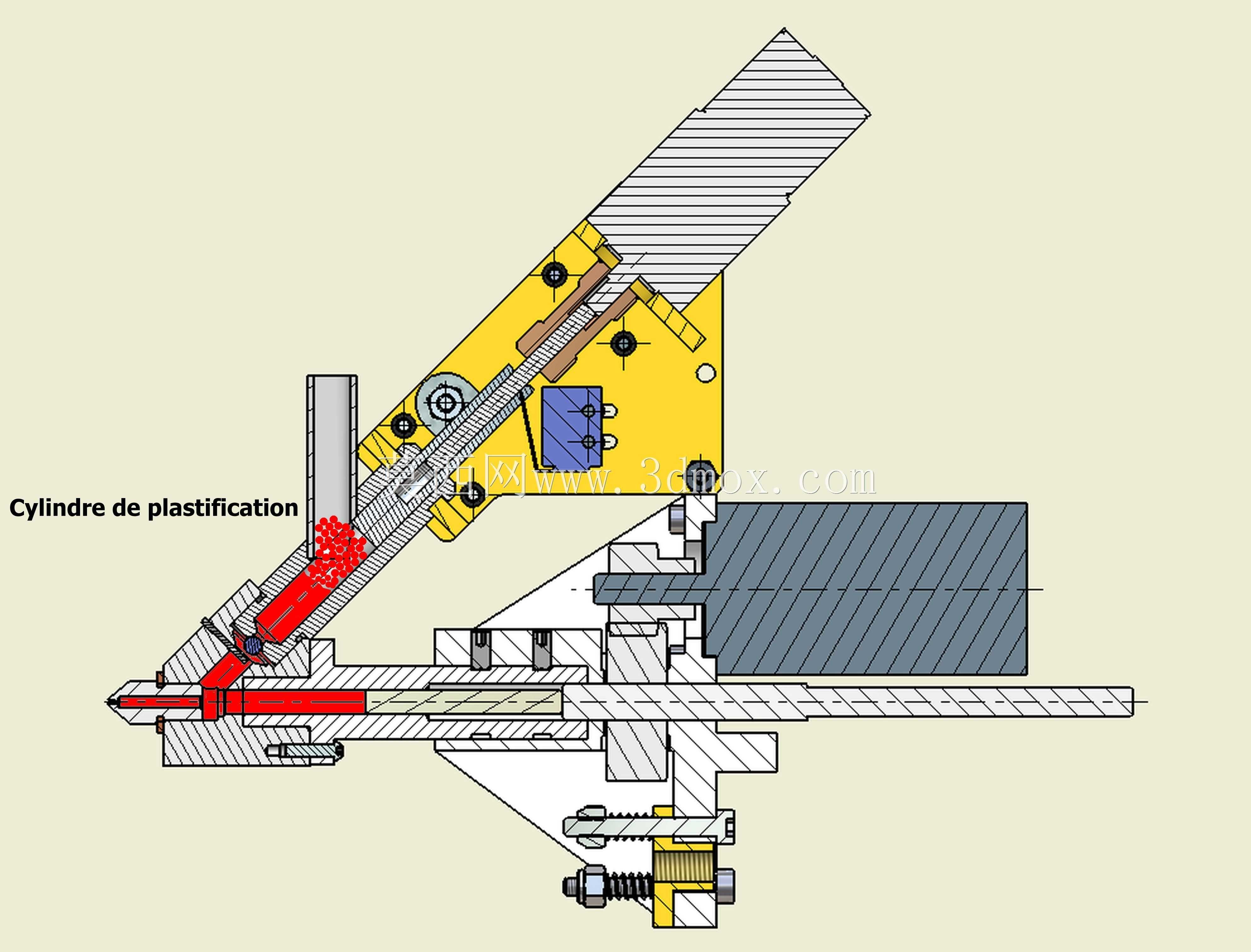

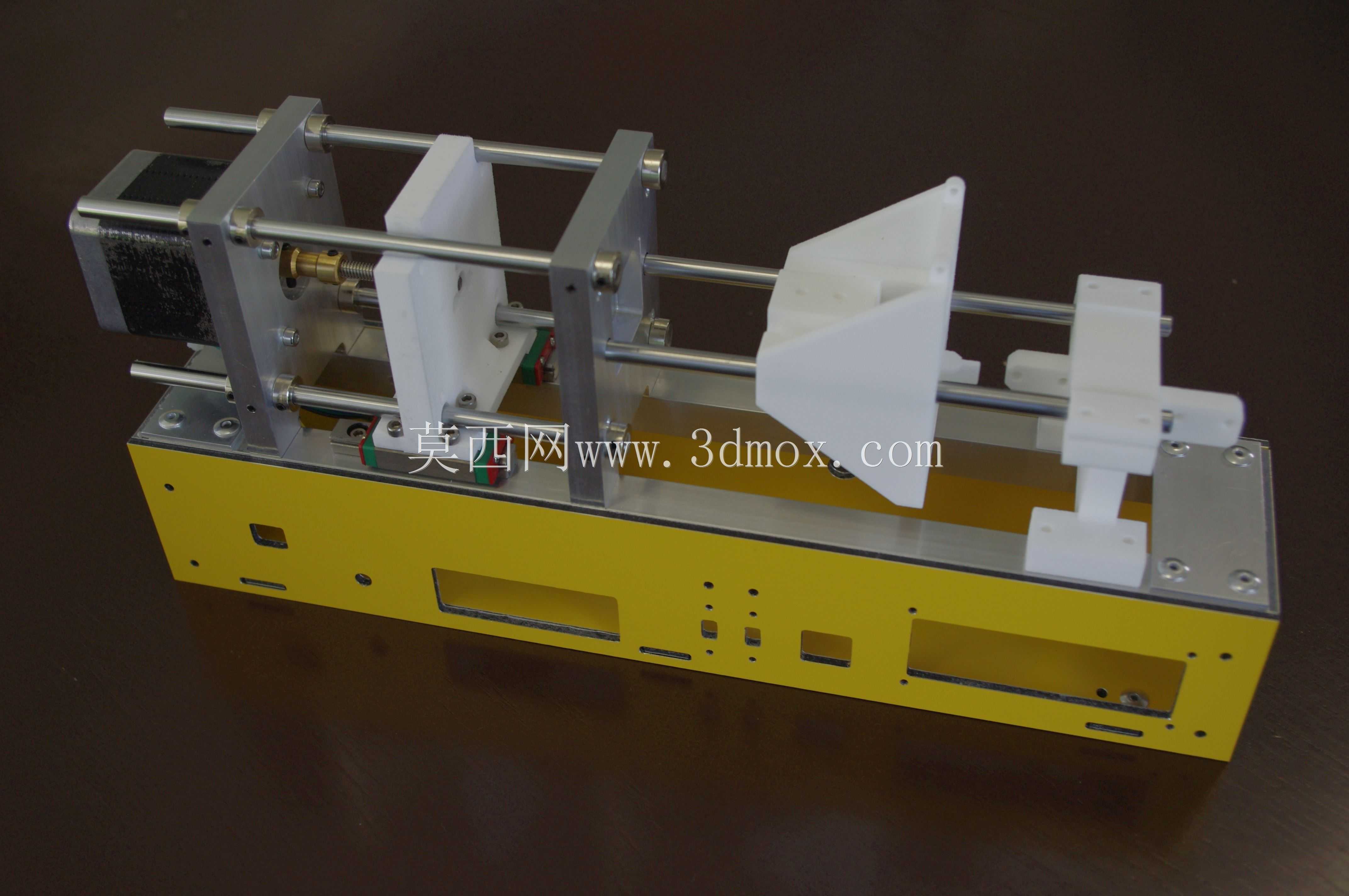

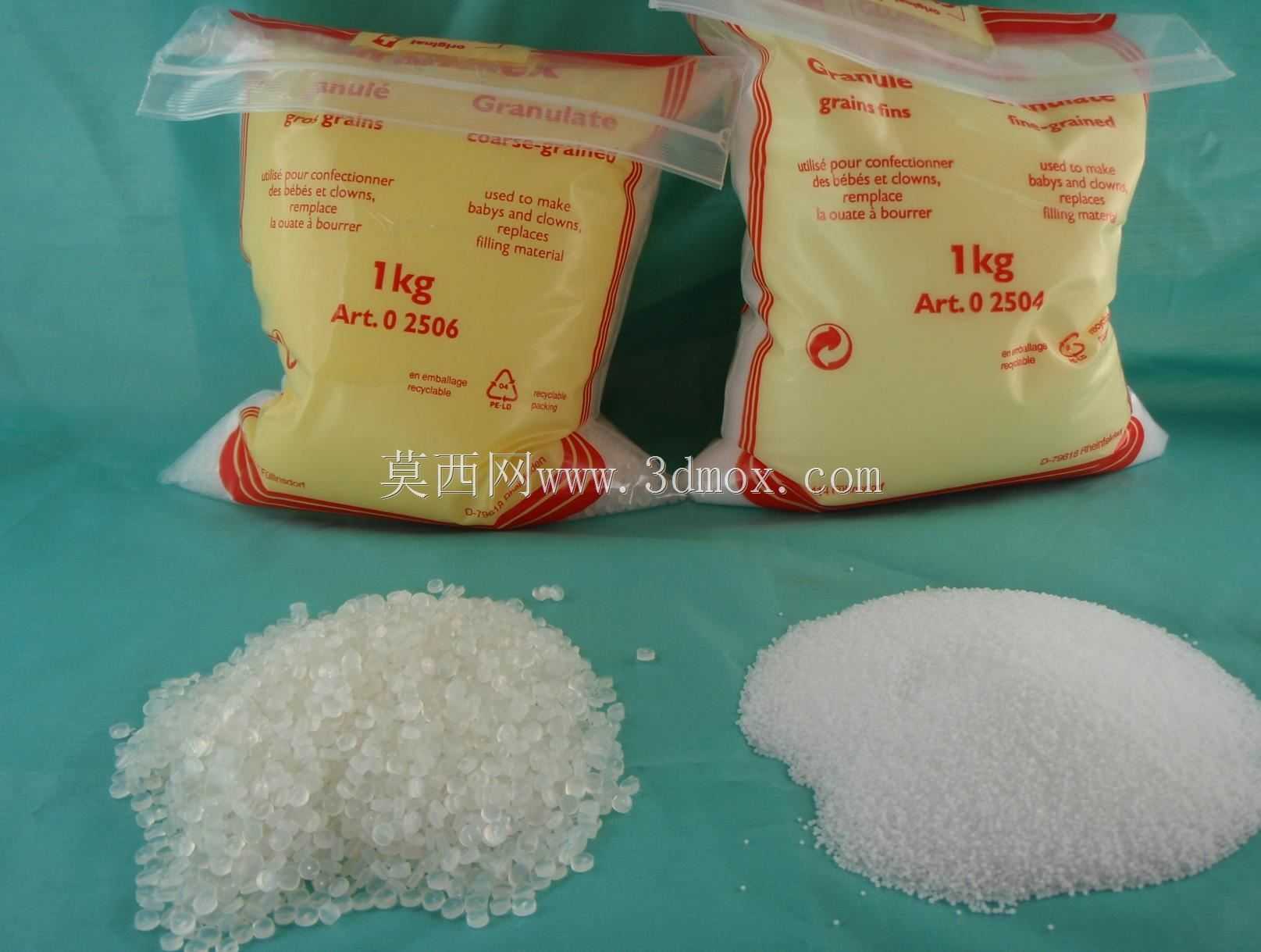

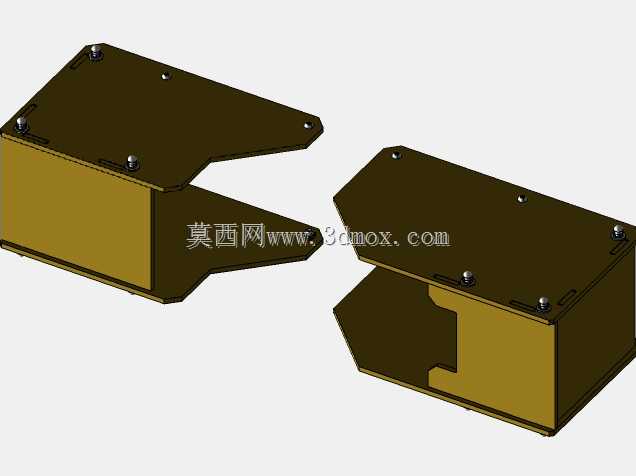

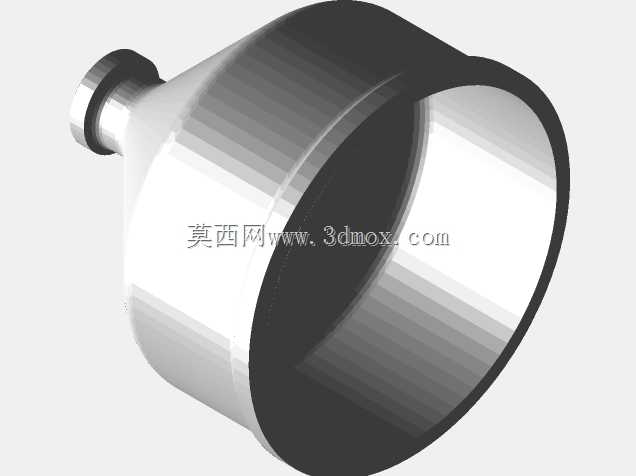

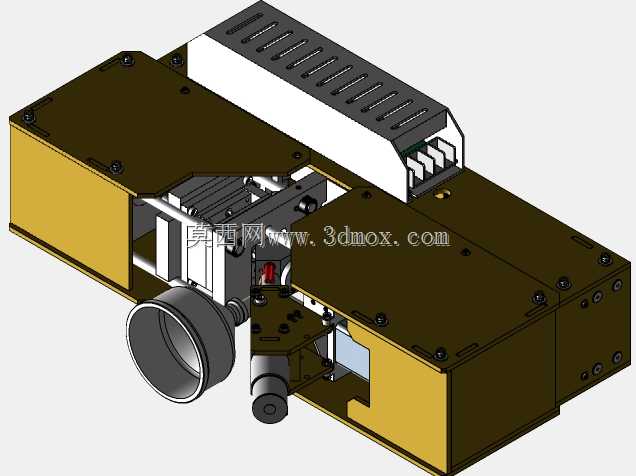

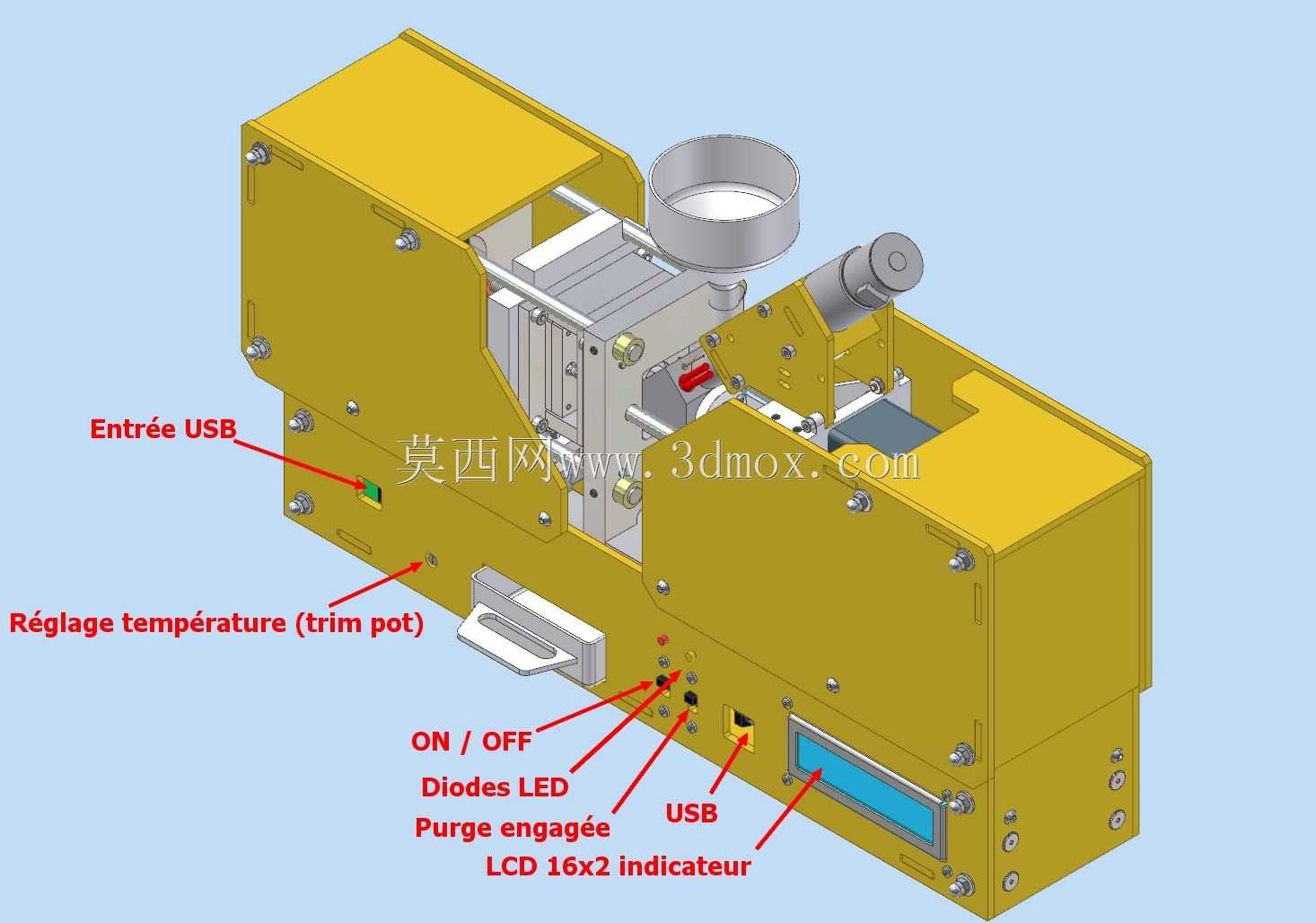

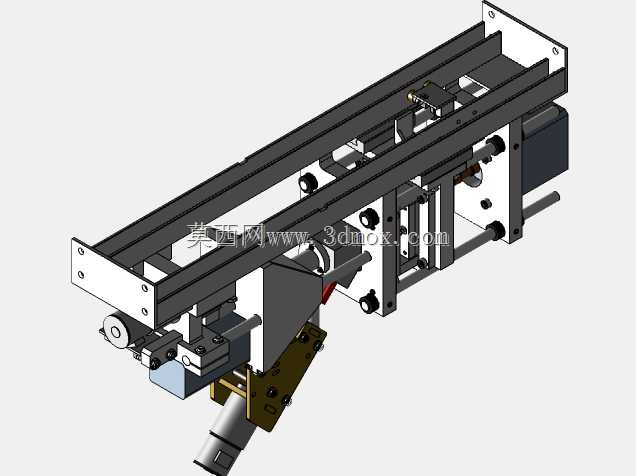

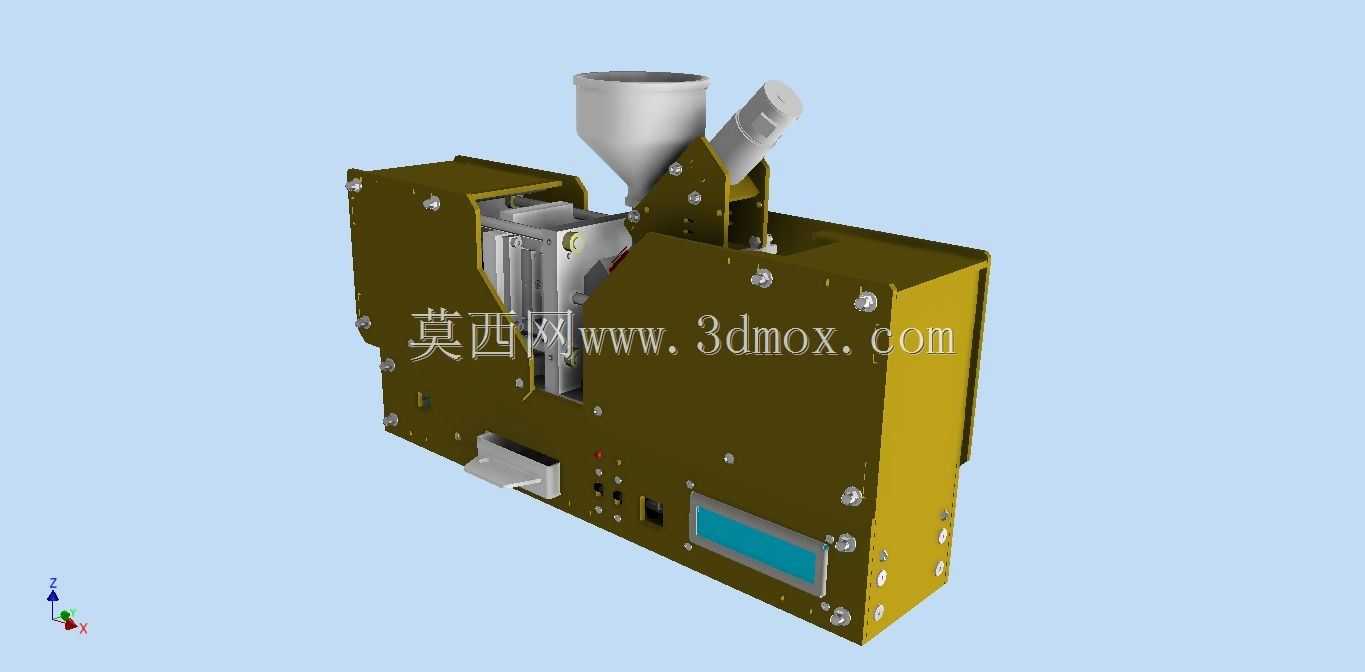

这款小型注塑设备的设计初衷，是面向实验室小批量试样、创客手板制作、小尺寸塑料零件打样这类对设备占地、投入成本敏感的场景，区别于车间量产用的大型注塑机，它不需要配套大型冷却水路、高功率动力柜，普通工作台面即可放置，适配小批量多品种的柔性试制需求。从结构布局来看，设备采用一体化箱式承载设计，所有功能部件都集成在金属框架壳体内部，上方设置的料斗用于承接待加工的塑料原料，斜置的螺杆挤出单元是核心塑化部件，负责将送入的粒料通过螺杆剪切、外部加热完成熔融塑化，再将熔融态塑料注入配套的模具型腔内完成成型。设计阶段针对螺杆挤出直接注塑的结构逻辑做了适配调整，没有沿用传统大型注塑机的柱塞式射胶结构，而是将螺杆的塑化与射胶功能做了集成，缩减了多余的传动链路，既压缩了整机的外形尺寸，也降低了小型设备的结构复杂度。安装边界上，整机的外轮廓控制在普通桌面可承载的范围内，底部预留了标准安装孔位，可直接固定在工作台面上，不需要额外做混凝土基础预埋，侧面预留的电气接口、操作面板位置都做了内嵌处理，避免外接线路干涉周边操作空间。功能层面，设备的温度调控、料流输送参数都可以根据注塑部件的结构、所用塑料的材质特性做对应调整，目前结构框架已经完成整体布局，射嘴位置、合模单元的安装位都做了公差预留，后续可以根据实际测试的射胶压力、锁模力需求做局部结构优化。设备所用的试机原料为填充绒毛的聚乙烯微球，这类特殊填充物料的塑化参数和普通PE粒料有差异，设计时在螺杆的螺槽深度、加热段的长度设置上做了针对性调整，避免填充物料在塑化过程中出现团聚、塑化不均的问题。合模部分采用内置式的锁模结构，没有外露的锁模油缸或者导柱，既缩小了整机的横向尺寸，也避免操作过程中人员误触运动部件，设备侧面的开槽位置用于安装温控显示模块，可实时显示各加热段的实际温度，方便调试过程中做参数校准。料斗与螺杆进料口的连接位置做了倾斜过渡设计，避免粒料在进料口出现架桥堵塞的问题，进料口旁设置的辅助压料结构，可针对流动性较差的填充物料做辅助进料，保证塑化过程的进料稳定性。整机的壳体采用钣金拼接结构，各板件之间通过紧固件连接，不需要做复杂的焊接工艺，后期维护时可以快速拆卸侧板，对内部的螺杆、加热组件、传动部件做检修更换，内部的走线槽也做了分层预留，强电线路与信号控制线路分开排布，减少电气干扰对温控、传动控制的影响。
