工业检测用标记规三维结构设计

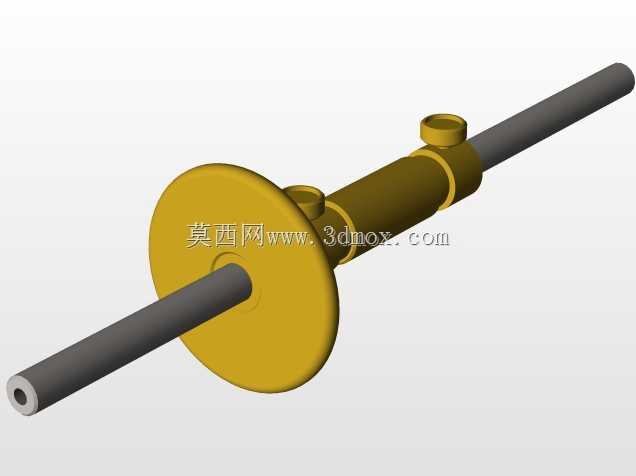

　　在机械加工、装配检测以及产线工位的工序校验环节，标记规是用来在工件表面快速打出定位标记、校验基准位置的常用工装，很多一线做机加工艺或者质检的工程师都接触过这类构件，它不像通用卡尺、千分尺那样有标准化的量产通用规格，往往需要根据具体的工位标记需求、工件基准特征做适配性设计。这个标记规的整体结构采用长杆贯穿式布局，核心的握持限位圆盘设置在杆体中段位置，操作时操作人员可以手持圆盘部位，将前端的空心杆头对准工件上预先加工好的基准孔位，杆体上设置的两个凸起接口分别用来连通标记介质通路以及限位挡圈的安装位，后端的长杆部分既可以作为握持延伸段，也能在深孔类工件的标记作业中提供足够的伸入长度，避免操作时手部与工件边缘发生干涉。从结构设计的逻辑来看，

　　杆体采用空心结构并非单纯为了减重，核心是为标记介质（比如工业标记漆、冲压标记的导向顶针）提供通行通道，前端的管口做了倒角处理，对准基准孔时能快速导入，不会因为孔口的毛刺卡滞；中段的圆盘直径设计参考了成年人手掌的握持尺度，厚度控制在8mm左右，既保证握持时的受力强度，也不会因为过厚导致整体重量偏大，长时间手持操作产生疲劳；杆体上的两个环形凸台分别对应介质注入口和定位挡圈的安装位，注入口的接口做了内螺纹结构，可以直接对接车间常用的快插气管或者介质输送管，不需要额外做转接头适配，定位挡圈可以根据需要标记的深度调整固定位置，控制标记头伸出的长度，保证每次标记的深度一致，避免因为用力不均导致标记过深损伤工件基准面，

　　或者标记过浅导致后续工序识别不清。安装边界方面，这个标记规不需要复杂的固定基座，属于手持操作类工装，整体长度控制在320mm左右，中段圆盘直径110mm，杆体外径16mm，前端空心管口内径8mm，可以适配大部分直径8-12mm的工件基准孔标记作业，在狭窄的装配工位或者机床旁的工序检测位都能灵活操作，不会因为整体尺寸过大受限于操作空间。实际应用场景里，这类标记规常常用在汽车零部件加工线的工序流转标记、钣金焊接件的基准对位标记、液压阀块装配前的油路孔位校验标记等场景，相比传统的手持钢印敲击标记，这种带导向杆的标记规能保证标记位置与基准孔的同轴度误差控制在0.1mm以内，不会出现标记偏移导致后续装配对位偏差的问题；

　　杆体表面做了氧化发黑处理，中段握持圆盘做了喷塑防滑处理，长时间在车间多油污、多切削液的环境下使用也不会轻易锈蚀，握持时不会因为手上沾有油污出现打滑的情况。设计过程中需要重点关注几个细节：一是杆体的直线度公差，全程要控制在0.05mm以内，否则前端对准基准孔伸入时会出现卡滞，无法顺利插到标记深度；二是注入口与杆体内腔的连通位置要做圆弧过渡，避免标记介质残留堵塞通路，日常维护时只需要从注入口通入压缩空气就能清理内腔残留的介质，不需要完全拆解结构；三是中段圆盘与杆体的连接采用过盈配合加销钉固定，避免长时间手持施力时圆盘与杆体出现相对转动，导致注入口位置偏移影响介质输送。很多新手工程师在设计这类工装时，往往会忽略杆体前端的倒角角度，要是倒角角度过小，对准孔位时很难快速导入，倒角角度过大又会导致前端管口壁厚过薄，多次使用后容易磕碰变形，这个设计里前端倒角采用15度角度，既保证导入的顺畅性，也保留了足够的管口壁厚，抗磕碰能力更强。另外，杆体后端做了封边处理，避免操作时杂物从后端进入空心内腔造成堵塞，同时后端的圆柱面可以加装橡胶防滑套，在冬季或者手上沾有冷却液时操作，握持稳定性更好。
