MPMS系统钻石砧槽金属夹持构件

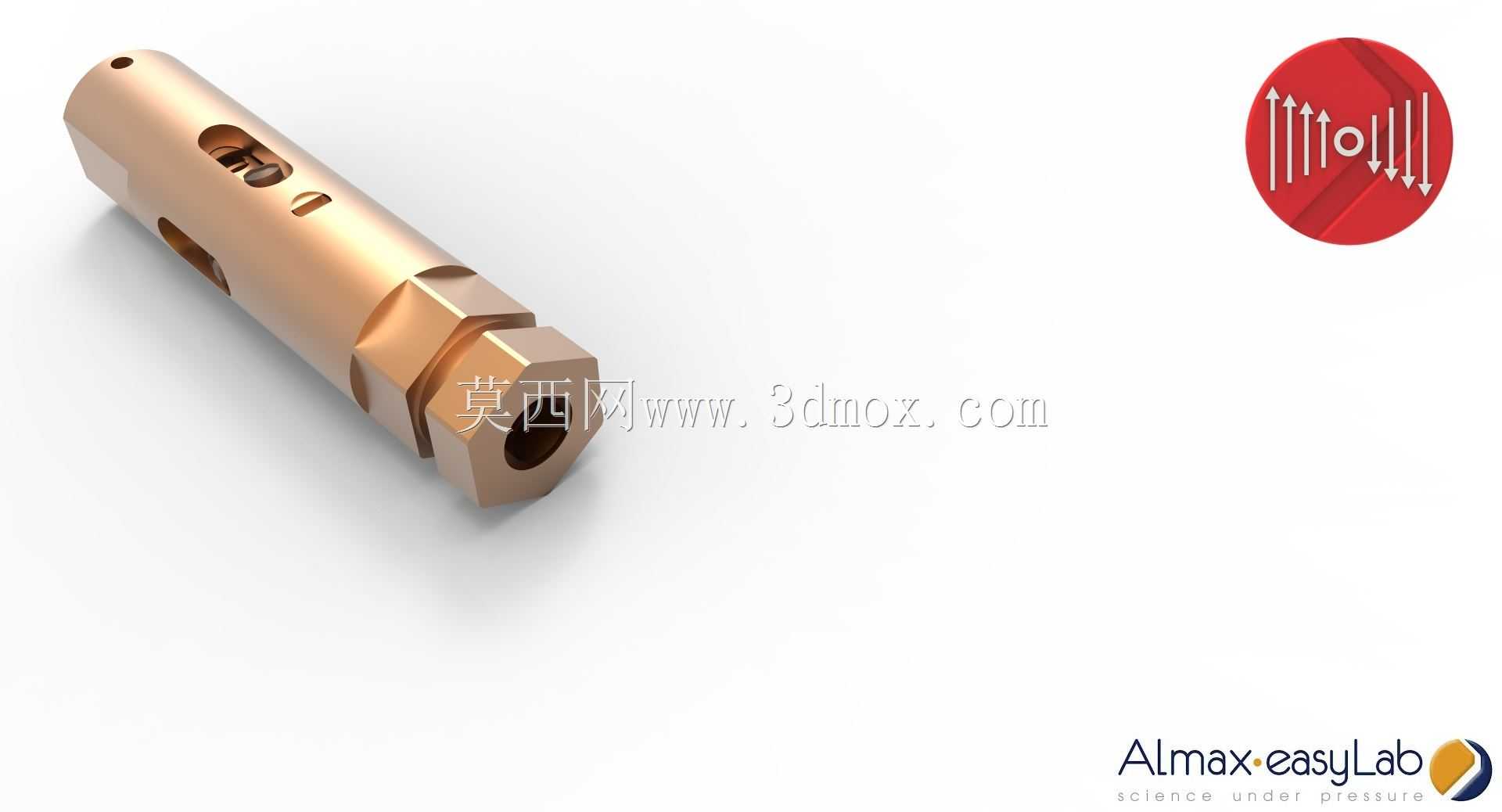

　　该构件为配套Quantum Design公司MPMS系列磁学测量系统开发的钻石砧槽夹持载体，主要应用于极低温、强磁场环境下的材料物性测试场景，承担钻石对顶砧的定位、锁紧以及样品腔的空间约束功能，是高压磁学测量实验中连接样品台与加压组件的核心衔接零件。从实际使用场景来看，这类构件需要在液氦温区到室温的宽温域范围内保持结构尺寸稳定性，不能因温度循环产生形变偏移，否则会直接导致钻石砧对位偏差，轻则造成加压失败样品报废，重则损坏价值极高的钻石压砧，因此设计阶段优先选用了无磁铜合金作为基材，既保证了低温下的韧性与尺寸稳定性，又不会对系统的磁测量信号产生额外干扰。

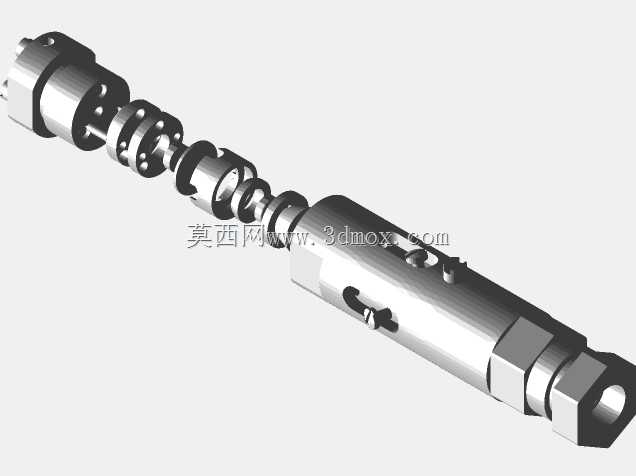

　　从结构设计思路上，构件整体采用长轴类布局，一端为外六角锁紧结构，方便操作人员使用标准扳手完成与样品杆的对接锁紧，六角对边尺寸严格匹配MPMS样品杆的标准安装接口，安装时无需额外定制工装，直接使用常规实验室工具即可完成装配，装配后整体同轴度控制在0.02mm以内，避免样品旋转过程中出现动平衡偏差影响测量精度。构件主体沿轴向开设阶梯通孔，靠近六角端的大直径孔用于容纳钻石砧的尾部定位台，孔壁公差控制在H7级别，与钻石砧尾部的配合为间隙配合，装配时可通过微量调整保证两个钻石砧的砧面严格平行，平行度偏差不超过0.005mm，满足高压实验中砧面均匀受力的要求。

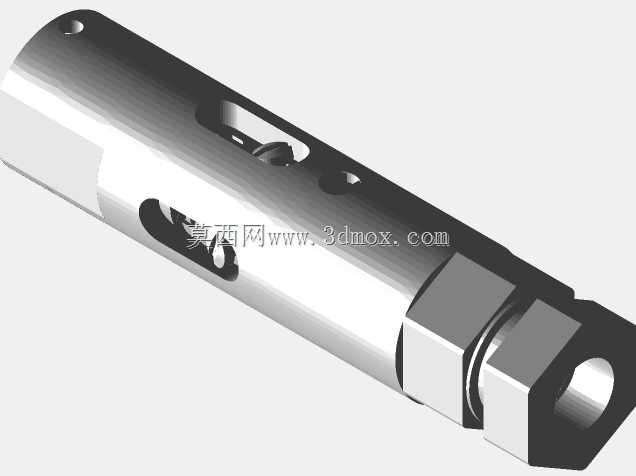

　　构件中部开设的多组异形槽为加压螺杆的让位与导向结构，其中长圆形通孔用于穿过横向加压顶丝，顶丝端部直接作用于钻石砧侧面的加压斜面，旋转顶丝时即可推动两个钻石砧沿轴向对中靠拢，在样品腔内部产生最高可达数十GPa的静压力；侧面的小型凹坑为定位销孔，用于安装钻石砧的周向防转销，避免加压过程中钻石砧发生周向转动划伤砧面。靠近构件前端的小孔为样品引线通道，测试用的电极引线可通过该孔从样品腔引出到外部测量端，孔口做了倒圆角处理，避免低温下引线因热收缩被孔口锐边割断。

　　从安装边界来看，构件整体外径不超过10mm，总长度控制在35mm以内，完全适配MPMS系统样品腔的内部空间尺寸，安装后不会与样品腔内壁发生刮蹭，可随样品杆完成360度旋转以及轴向上下移动，满足系统变温、变场过程中的样品位置调整需求。构件表面做了钝化处理，避免长期在低温高真空环境下出现表面氧化掉屑，污染样品腔内部的高真空环境。在实际建模过程中，所有配合面的尺寸都严格参照实物测绘以及原厂配件的尺寸公差要求，六角结构的棱角做了0.1mm的倒角处理，既避免安装时划伤操作人员，也减少了棱角处的应力集中，避免低温下应力释放导致构件形变。轴向阶梯孔的过渡位置做了锥面过渡，减少应力集中点的同时，也方便钻石砧装配时的导入，不会出现卡滞问题。

　　这类高压测量配件在实际使用中损耗率相对较高，主要损耗点来自于加压过程中顶丝作用位置的局部压痕，以及反复温度循环后配合面的尺寸轻微变化，因此建模时特意在顶丝接触位置预留了0.2mm的硬化层厚度，实际加工时可对该位置做局部硬化处理，提升构件的重复使用寿命。引线孔的位置特意偏离构件中心轴线1.2mm，避开了钻石砧的中心加压区域，不会影响样品腔的压力传递，同时也给引线留出了足够的弯曲空间，避免引线被挤压断裂。整体结构没有多余的装饰性特征，所有结构特征都服务于实际实验功能，没有冗余设计，在保证结构强度的前提下尽可能做了轻量化处理，降低样品杆的负载，提升样品旋转时的稳定性。
