杠杆臂驱动光学元件夹持调节装置

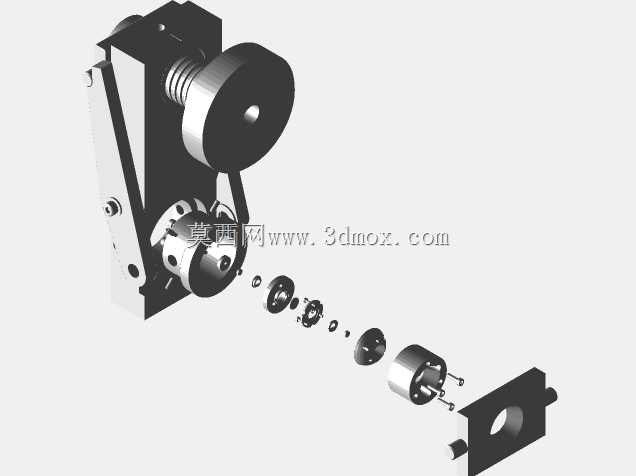

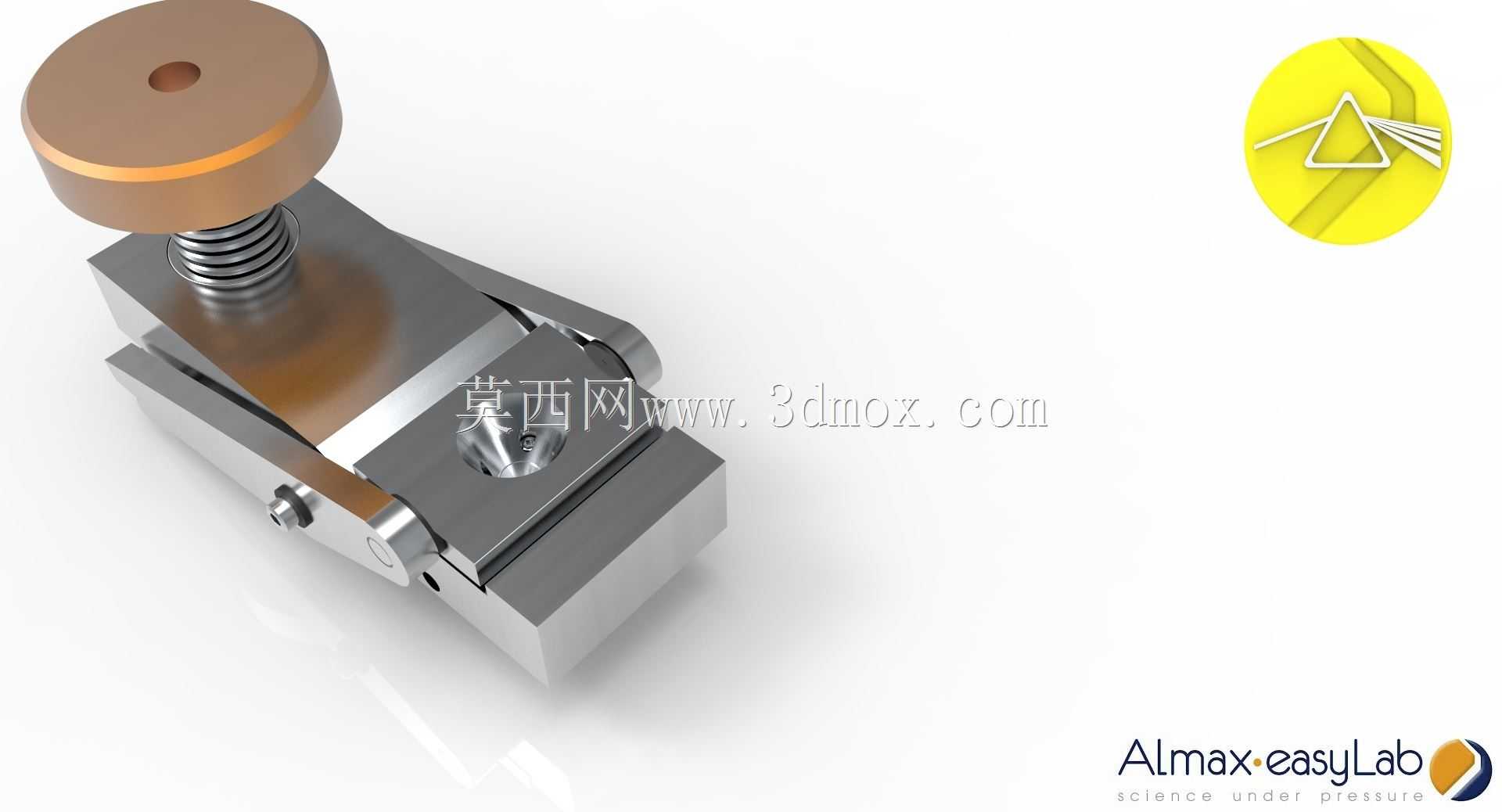

　　在精密光学实验、光学系统装调场景中，这类杠杆臂驱动的光学元件调节结构，主要用于小型光学实验平台、集成式光学检测设备内部的光学元件固定与微位移调节，适配光路搭建过程中对反射镜、透镜、分光片等薄型光学元件的装夹需求，能够在紧凑的安装空间内实现稳定的夹持与微米级的进给调节，避免传统调节架体积过大挤占光路排布空间的问题。从结构功能来看，该装置顶部的旋钮配合内置压缩弹簧实现预紧与粗调行程控制，转动旋钮时通过螺纹副的传动带动压块下行，配合杠杆臂的力放大结构，能够以较小的旋钮操作力矩输出足够的夹持力，既保证光学元件装夹后不会出现松动移位，又能避免夹持力过大造成光学元件边缘崩边、应力变形影响光学性能。杠杆臂的铰接点位置经过力学匹配设计，

　　将旋钮端的直线位移按固定比例缩小后传递到夹持端，实现更精细的调节分辨率，相比直接螺纹顶紧的结构，调节手感更顺滑，不会出现爬行、卡顿的问题，适合需要反复微调光路的实验场景。设计过程中，整体结构采用分体式金属基座加工，基座底部为平整安装面，可通过侧面的紧定螺钉或者底部的粘接方式固定在光学面包板、设备内部安装基板上，安装边界控制在极小的尺寸范围内，不会对周边光路元件的排布造成干涉。顶部旋钮采用非金属材质制作，表面做防滑滚花处理，操作时不会打滑，同时金属部件之间的铰接位置采用小直径销轴配合间隙配合，既保证转动灵活，又控制了铰接处的回程间隙，避免调节过程中出现空程影响调节精度。弹簧的选型匹配了旋钮的螺纹导程，

　　在整个调节行程内弹簧的弹力变化区间控制在合理范围，不会出现旋钮过松无法定位或者过紧操作费力的问题。夹持端与光学元件接触的位置做了平整处理，不会划伤光学元件的镀膜表面，同时夹持面的宽度经过优化，能够适配不同厚度的方形、圆形薄型光学元件，不需要更换夹头就能满足多数小型光学元件的装夹需求。在实际设备集成场景中，这类结构常被用于紧凑型光谱仪、小型光学测量探头、便携式光学检测设备内部，作为光路中可微调的光学元件固定座，相比市售的标准光学调整架，体积缩小近三分之二，重量更轻，适合对安装空间、设备重量有严格限制的应用场景。结构的所有金属部件均采用防锈材质处理，能够在常规实验室温湿度环境下长期使用，不会出现锈蚀卡滞的问题，

　　铰接位置预留了微量润滑储油空间，长期使用也能保持调节的顺滑度。安装时需要注意基座安装面的平面度，若安装面存在翘曲会导致杠杆臂运动卡滞，影响调节手感，通常建议安装在平面度优于0.02mm的基板上，固定时的锁紧力不宜过大，避免基座变形影响内部传动结构的配合精度。调节过程中，当旋钮拧到夹持力足够固定光学元件后，不宜继续过度旋紧，避免杠杆臂受力过大产生塑性变形，长期使用时可定期检查铰接销轴的磨损情况，若出现调节间隙过大可更换销轴恢复精度。
