低温应用钳位电池结构设计

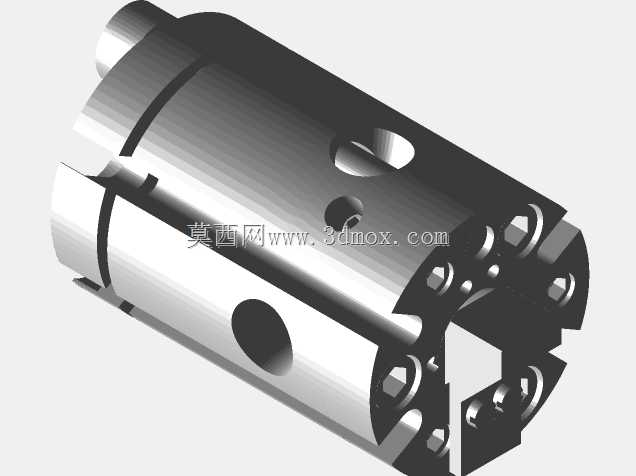

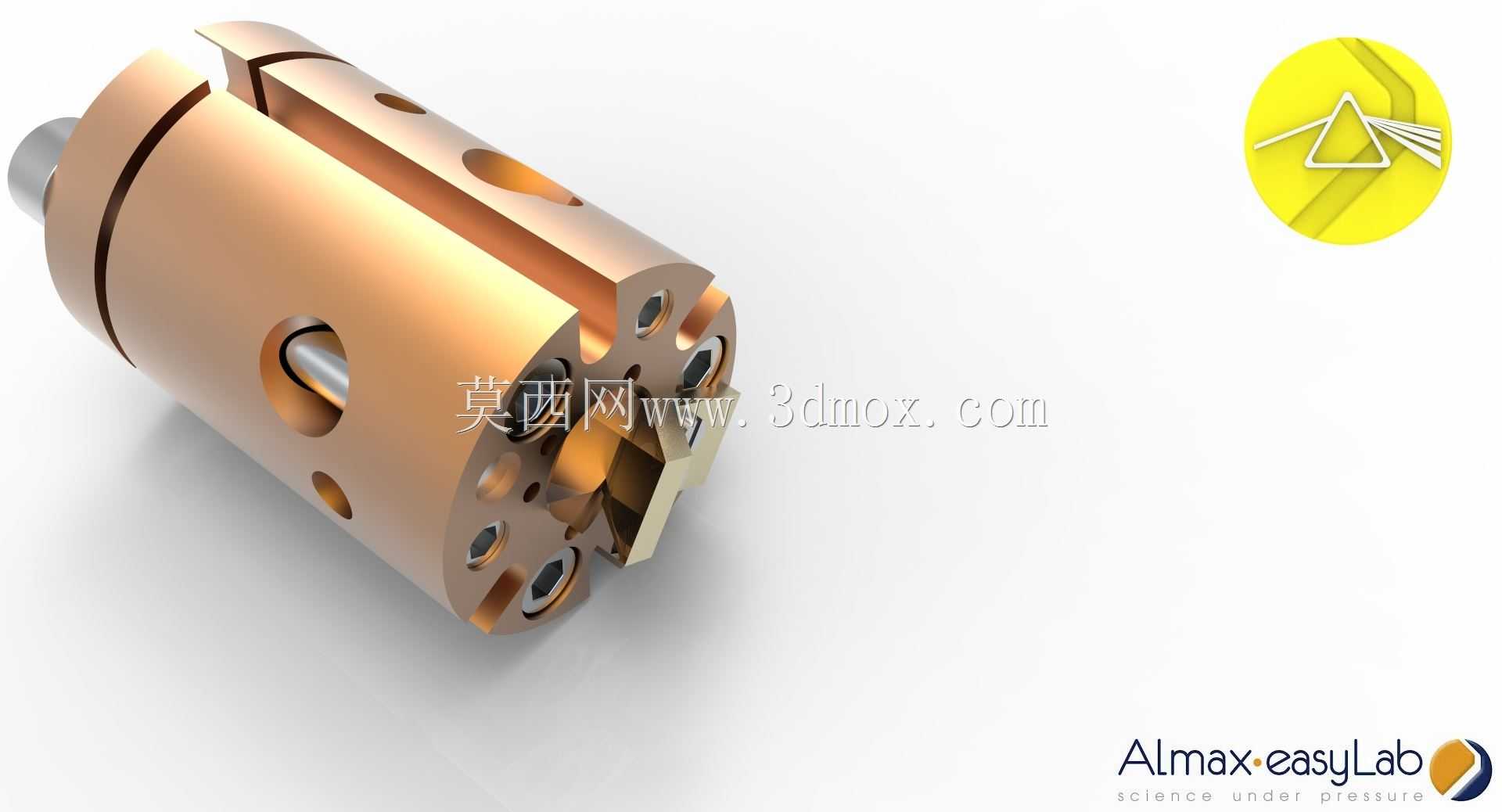

　　在极低温实验测试场景中，常规供电与信号耦合部件往往面临材料冷缩变形、接触电阻骤升、信号串扰等问题，这款钳位电池正是为解决这类痛点开发的配套功能部件，主要适配低温物性测试系统中的传感单元供电与信号钳位需求，可在深冷环境下为前端传感元件提供稳定的偏置电压，同时完成微弱信号的前置钳位处理，避免长线传输过程中的信号衰减与噪声耦合。从结构设计逻辑来看，整体采用同轴式圆柱布局，主体外壳选用铍铜合金加工后做镀金处理，既保证低温下的结构强度与尺寸稳定性，又能降低接触界面的接触电阻，同时兼顾一定的电磁屏蔽效果，减少外界电磁干扰对微弱测试信号的影响。外壳上分布的多组径向通孔并非减重设计，而是为了在低温腔体内减少冷量传递的截面积，

　　同时预留冷氦气的流通通道，避免部件局部出现温度梯度，影响测试精度；端部的多组安装螺孔采用圆周均布设计，可兼容不同规格的低温样品架安装接口，安装时无需额外定制转接件，直接通过M2规格的内六角螺钉即可完成固定，安装端面的平面度控制在0.02mm以内，保证与安装基面的贴合度，减少接触热阻。伸出的轴向电极采用无磁不锈钢材质，与外壳之间通过聚四氟乙烯绝缘套做隔离，绝缘套的配合间隙经过低温形变补偿计算，在液氦温区下依然能保证可靠的绝缘性能，不会出现因材料冷缩量差异导致的绝缘套开裂或者电极偏心问题。端部的弹性接触结构采用多片式簧片设计，簧片同样选用铍铜材质做时效处理，保证在多次插拔后依然能维持稳定的接触压力，接触电阻波动控制在1mΩ以内，

　　避免低温下接触不良导致的供电不稳或者信号跳变。从安装边界来看，整体最大外径控制在18mm，总长度不含伸出电极为32mm，伸出电极的长度为6mm，电极直径3mm，可适配大多数商用低温探针台、闭循环 cryostat 的样品安装空间，安装时无需对现有低温腔体做结构改造，直接替换原有常规电池座即可完成升级。在实际使用场景中，这款部件主要服务于低温输运性质测试、超导器件表征、量子器件性能测试等领域，相比常规的常温电池座，它不需要将供电引线引出低温腔体外部，大幅缩短了供电回路的引线长度，减少了引线带来的热漏，可有效降低低温系统的液氦消耗或者闭循环制冷机的冷量负载，同时短引线设计也能减少回路的寄生电感与寄生电容，对于微弱的小信号测试来说，

　　可有效提升测试的信噪比，获取更可靠的实验数据。设计过程中针对低温下的材料匹配做了多轮验证，不同材质的线膨胀系数差异经过精确计算，所有配合面的公差都做了低温工况下的补偿，比如常温下绝缘套与外壳的配合选用小间隙配合，当温度降到4.2K时，不同材料的冷缩量差恰好让配合面达到过渡配合状态，既不会因为间隙过大出现电极晃动，也不会因为过盈量过大导致绝缘套被挤压开裂。外壳表面的开槽结构除了通气之外，还能起到一定的应力释放作用，当部件经历常温到深冷的温度循环时，开槽可以容纳材料形变产生的内应力，避免外壳出现变形或者开裂，提升部件的温度循环寿命，经过实测可承受超过500次的室温-液氦温度循环，结构尺寸与接触性能不会出现明显衰减。
