低温应用钳位电池传感组件结构设计

　　在极低温科研实验与特种测试场景中，常规的电学连接与信号采集部件往往会因材料冷缩、接触电阻波动、结构形变等问题出现性能失效，这款钳位式传感组件正是针对这类低温工况下的样品电学连接需求开发的核心功能部件。从实际应用场景来看，这类部件主要配套低温光学测试平台、低温物性测量系统使用，在液氦温区甚至更低的极低温环境下，为被测样品提供稳定的机械夹持与电学信号导通通路，同时兼容光学测试的通光需求，避免传统接线方式在低温下出现的引线脱落、接触不良、冷焊粘连等问题。

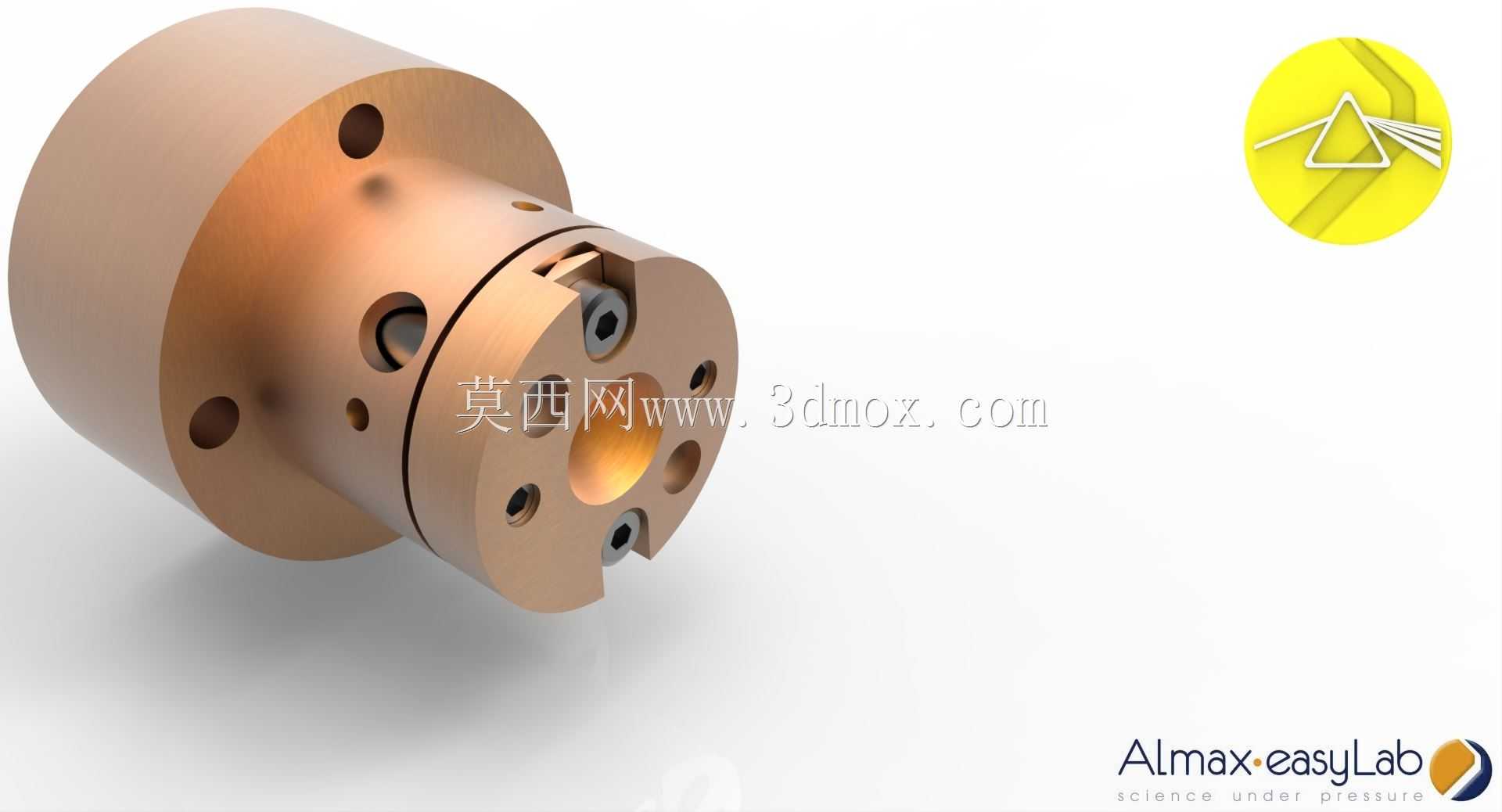

　　从功能特性上看，该组件采用同轴式分体结构设计，主体为圆柱形回转体构型，一端为带安装孔的法兰连接端，法兰端面上均匀分布的沉头安装孔可适配低温真空腔体的标准安装接口，安装时通过螺栓将组件整体固定在腔体冷台端面，安装端面的平面度公差控制在0.02mm以内，保证与冷台表面的充分接触，最大化降低界面热阻，确保组件能够快速达到目标低温工况。法兰端延伸出的主体段集成了夹持驱动与信号导通结构，侧面分布的多个通孔分别对应信号引线通道、夹持力调节通道与温度传感器安装位，其中温度传感器安装孔为盲孔设计，深度直达组件核心导热区域，可精准监测夹持端的实际温度，为实验过程中的温度控制提供准确的反馈信号。

　　夹持端采用剖分式弹性钳口结构，钳口的开合通过内置的微调机构实现，无需在低温环境下进行复杂操作，仅需在常温下预调夹持力，即可在降温过程中依靠结构的预紧弹力保持对样品的稳定夹持，钳口的接触端面采用镀金处理，既降低了接触电阻，又避免了低温下不同金属材料接触产生的热电势干扰，保证微弱电信号采集的准确性。钳口中心设计有通光通孔，可满足光学测试中激光入射、信号光采集的光路贯通需求，通光孔的内壁做了发黑消光处理，减少光路中的杂散光反射，提升光学测试的信噪比。

　　从设计思路层面，整个组件的材料选择充分考虑了低温下的材料性能匹配，主体采用低温下热膨胀系数极低的铜合金材质，既保证了良好的导热性能，能够快速将冷量传递到被测样品，又避免了不同材料连接时因冷缩量差异导致的结构松动。所有连接螺钉均采用同系合金材料，防止低温下出现螺纹咬死、无法拆卸的问题。组件的分体拼接面处设计有定位止口，保证装配后的同轴度公差在0.01mm以内，避免钳口偏心导致的样品夹持偏移，影响光路对准精度。

　　在安装边界方面，该组件的整体外径适配标准1英寸低温腔体安装口，总长度控制在常规冷台的安装空间范围内，不会与腔体内的其他光路部件、引线结构产生干涉。侧面的引线出口采用斜向开孔设计，引线引出后可顺着腔体内壁走线，避免遮挡光路。夹持端的最大开合行程可适配厚度0.1mm到5mm的片状样品，覆盖了绝大多数低温测试用的薄膜样品、块体样品的夹持需求，钳口的接触压力可通过调节端的微调螺钉进行精确控制，既保证足够的接触力降低接触电阻，又不会因压力过大压损脆性样品。

　　在实际使用过程中，该组件可直接替换低温平台上的常规样品座，无需对原有腔体结构进行改造，安装时只需对准法兰安装孔锁紧固定，将信号引线对应连接到腔体外的测量仪器，将温度传感器引线接入温控仪即可完成装配。降温过程中，组件整体的结构形变量经过精确计算，各个配合面的冷缩间隙经过预先设计，不会出现低温下结构卡死、钳口无法松开的问题，测试完成后回温到常温即可正常拆卸样品，无需额外的维护操作。针对不同的测试需求，还可通过更换钳口的接触垫片，适配不同尺寸、不同材质的被测样品，拓展组件的适用范围。
