光学X射线用气膜驱动DAC装置结构

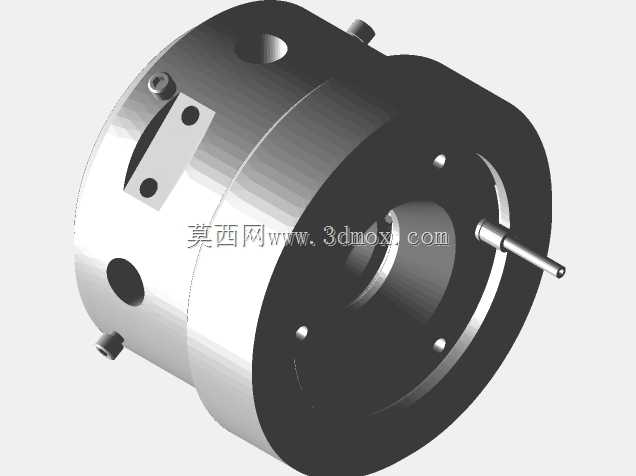

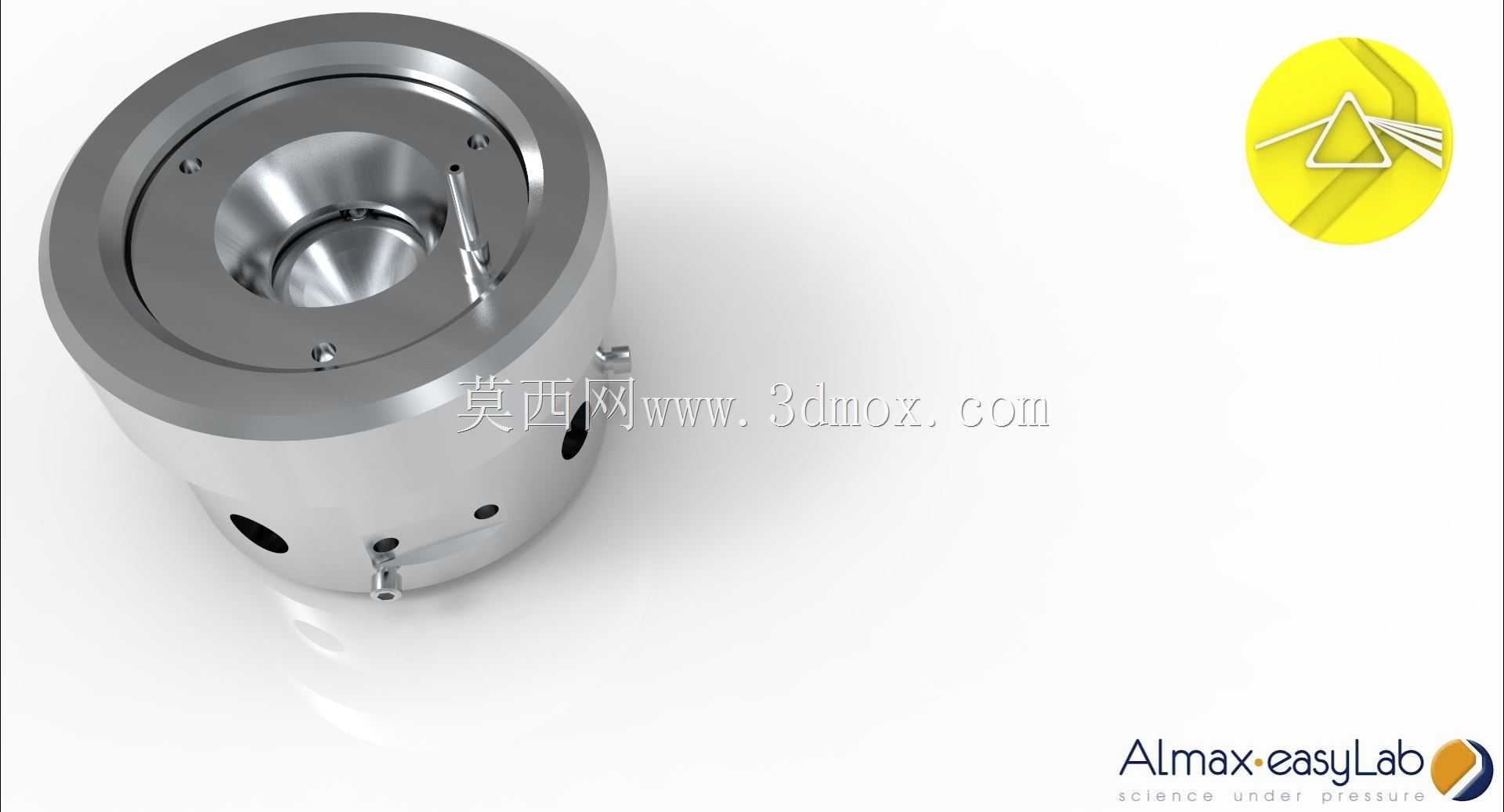

　　在高压物理实验、同步辐射线站测试以及原位光学表征场景中，对样品施加均匀稳定的静高压环境同时保证射线与光学通路无遮挡，一直是实验装置设计的核心难点。这款气膜驱动DAC装置的结构设计，正是围绕这类极端条件下的测试需求展开，区别于传统的螺丝旋紧式DAC结构，它采用气膜压力驱动的加载方式，从根源上避免了手动旋紧带来的压力加载不均、加载过程震动干扰原位测试的问题。从结构布局来看，装置主体采用圆柱形对称设计，整体外轮廓为规整的金属圆柱结构，中心区域为锥形通光孔，锥角设计兼顾了X射线的大角度入射与出射需求，同时给光学观测镜头预留了足够的工作距离，不会出现光路被结构件遮挡的问题。圆柱侧壁分布的多个小孔，分别对应气路接口、

　　压力传感器引出口以及冷却介质通道，在高压加载过程中可以通过外接气路精准控制气膜的膨胀量，进而连续调节金刚石对顶砧的压紧力，实现从常压到百GPa量级压力的连续可调加载，不会出现传统DAC加载时的压力跳变问题。设计过程中，气膜腔体被布置在装置的上部环形区域，采用环形薄膜结构将气路压力转化为轴向的压紧力，力的传递路径完全沿圆柱中轴线对称分布，保证两个金刚石砧面可以完全平行贴合，避免出现砧面倾斜导致的压力梯度不均、金刚石易损坏的问题。安装边界方面，装置的底部法兰预留了标准的光学平台安装孔位，可以直接固定在常见的英寸制光学调整架上，与同步辐射线站的样品台、原位拉曼光谱仪的样品舱适配性良好，不需要额外设计转接工装。

　　侧壁的气路接口采用标准的微型快插接头，匹配实验室常见的1/16英寸气路管，连接时不需要特殊工具即可完成密封。在光学应用场景下，中心的锥形通孔可以同时满足透射式光学测量、反射式光谱采集的需求，上下两端的通光口径经过计算，在保证结构强度的前提下尽可能扩大通光范围，大数值孔径的显微物镜可以近距离聚焦到金刚石砧面之间的样品腔，不会被装置的金属结构遮挡视场。针对X射线应用场景，装置与X射线接触的区域尽可能减小了金属结构的厚度，降低X射线穿过装置结构时产生的杂散散射背景，提升衍射信号的信噪比，同时整体结构采用无磁的硬质合金材质加工，不会对磁圆二色等需要磁场环境的X射线测试产生干扰。装置的气膜驱动结构设计还考虑了长时间保压的需求，

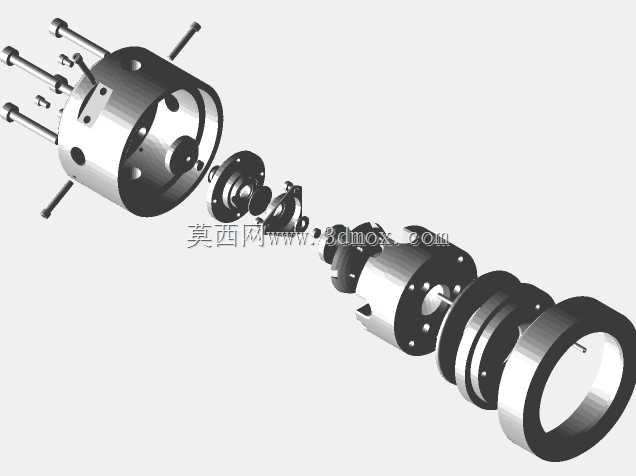

　　薄膜采用耐疲劳的特种高分子材料，在反复充放气的使用场景下不会出现塑性变形或漏气问题，压力加载的重复性可以控制在1%以内，满足系列对比实验的压力一致性要求。在实际使用中，这款装置可以搭配不同厚度的金刚石砧面，适配不同的压力区间需求，更换金刚石时只需要拆卸上部的压环即可完成操作，不需要对整个装置进行拆解校准，大幅降低了实验准备阶段的时间成本。装置侧壁预留的冷却通道，可以在需要温度控制的实验中通入恒温循环介质，将装置整体温度稳定在设定区间，避免高压加载过程中结构热胀冷缩导致的压力漂移，保证长时间实验过程中压力的稳定性。从结构强度校核的角度来看，整体结构的受力部件都经过了有限元仿真验证，在最大额定加载压力下，结构的变形量控制在微米级别，不会影响金刚石砧面的平行度，也不会出现结构件屈服损坏的问题。
