Arduino-chipKIT花式存储模块结构设计

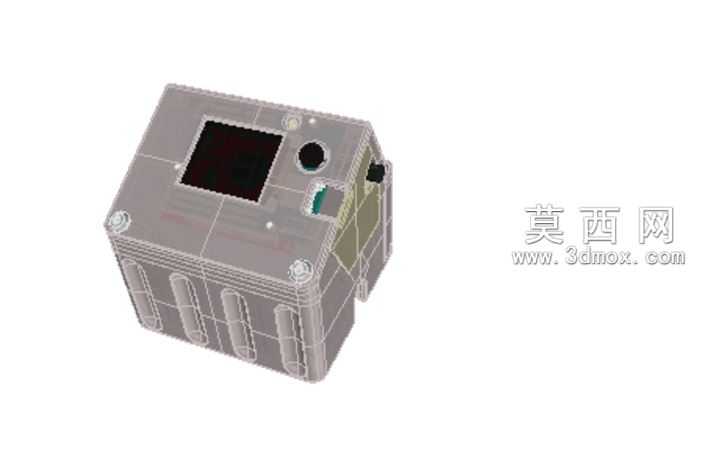

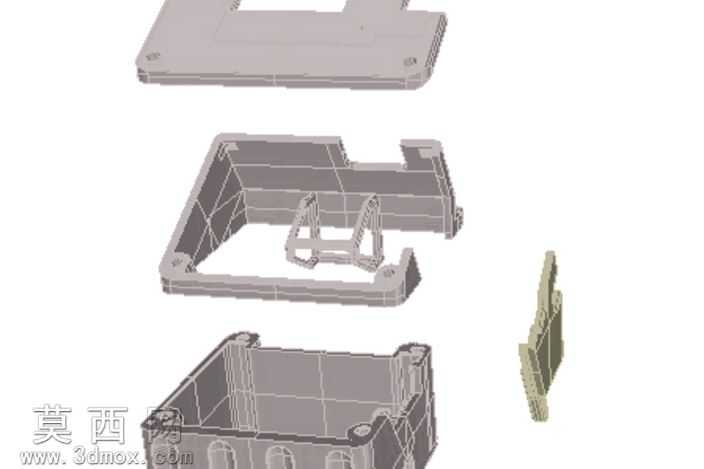

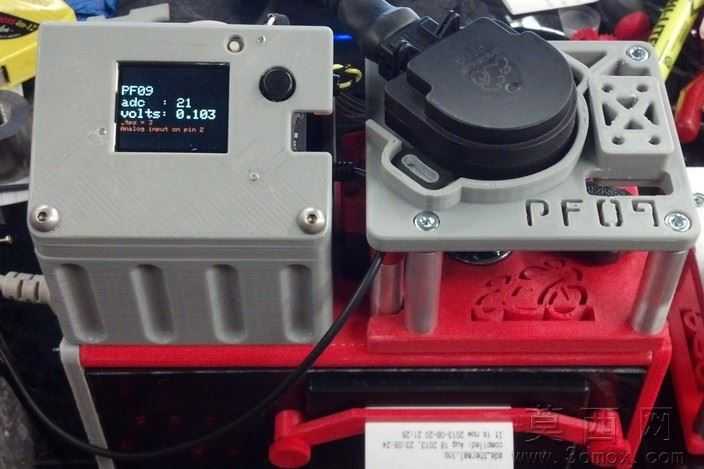

本作品为适配Arduino与chipKIT开发平台的花式存储模块结构设计，整体采用分层堆叠式的结构布局，通过三维建模完成各部件的参数化设计，充分兼顾电子元件的安装适配性与外观的个性化表达。建模过程中首先针对核心存储控制板、显示屏、功能按键、外接接口等电子元件的实际尺寸进行精准测绘，确定底层承载基座的安装孔位、限位卡槽的位置与尺寸，确保所有电子元件能够精准嵌入对应位置，避免出现装配干涉问题。主体控制盒部分采用带加强筋的壳体设计，壳体表面的竖向凹槽结构既提升了壳体的结构强度，减少3D打印过程中的形变概率，也形成了辨识度较高的工业风格外观，屏幕开孔位置做了下沉式台阶处理，能够对显示屏边缘形成有效防护，同时保证屏幕表面与壳体表面的齐平度，侧边的按键开孔预留了合适的按键行程间隙，外接走线孔做了圆角过渡处理，避免长期使用过程中磨损线材。右侧的存储单元安装座采用镂空式的轻量化结构设计，表面雕刻有专属标识字符，既能够清晰区分功能模块，也进一步强化了作品的个性化属性，安装座通过金属支撑柱与下层基座连接，保证连接强度的同时预留出足够的散热空间，避免存储模块长时间工作出现积热问题。底层的红色承载底座采用个性化的浮雕纹理设计，在满足上层所有模块承载需求的基础上，通过花式纹理设计打破常规工业模块的单调感，底座边缘做了圆弧过渡处理，避免尖锐边角带来的使用安全隐患。材质搭配上，不同功能部件采用差异化的材质表现，灰色主体部件模拟哑光光敏树脂3D打印的质感，红色底座模拟高韧性PLA材质的视觉效果，金属紧固件采用金属拉丝材质表现，屏幕部分模拟玻璃覆盖层的通透质感，黑色功能部件模拟磨砂工程塑料的触感，通过材质差异清晰区分不同功能区域。整体设计在保证电子模块安装精度、结构稳定性、散热需求、操作便利性的前提下，融入了个性化的花式外观设计，既满足电子开发项目的实用功能需求，也具备较强的视觉辨识度，可直接用于3D打印制作实物，适配各类开源硬件开发项目的功能扩展需求，各部件之间的连接结构经过反复校验，装配流程简单顺畅，无需额外的复杂连接件即可完成整体组装。
