工业DIN标准安装导轨结构三维建模

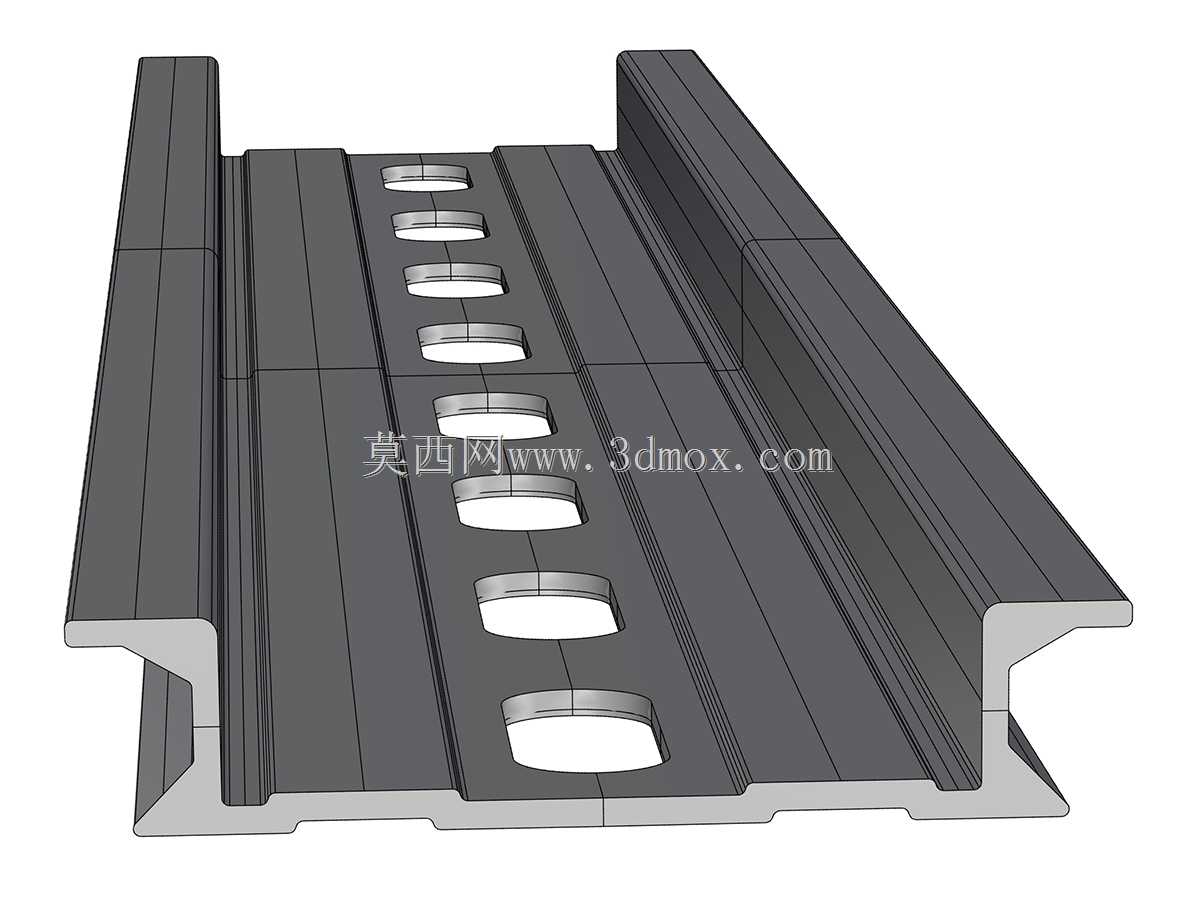

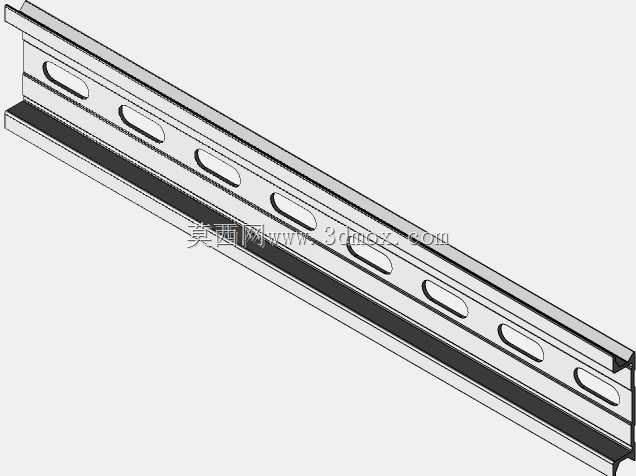

在工业电气柜、自动化设备机架的内部布线与元件固定场景中，DIN导轨是应用最广泛的标准化安装载体，这类构件的精度直接决定了断路器、继电器、端子排等元件的安装顺畅度与长期使用稳定性。本次建模的导轨采用标准DIN导轨的截面轮廓，底部为适配卡扣安装的内凹卷边结构，两侧的凸起棱边刚好匹配标准电气元件的卡扣卡槽，安装时只需将元件上侧卡入导轨上沿，下侧卡扣按压后即可卡入导轨下沿，无需额外打孔拧螺丝，大幅提升柜内元件的装配效率。导轨主体采用等截面拉伸的结构逻辑，主体壁厚均匀，既保证了足够的结构强度，避免长跨度安装时出现中部下弯变形，又能控制整体重量，降低柜体的整体负载。导轨上沿长度方向等距加工有长圆形槽孔，这类槽孔主要用于导轨自身的安装固定，安装时可通过螺栓穿过槽孔将导轨锁定在柜体安装梁上，长圆槽的设计预留了一定的位置调整余量，能抵消柜体安装梁的孔位加工误差，降低现场安装的对位难度。建模过程中严格还原了导轨的截面细节，包括棱边的微小倒角、槽孔的冲压拔模斜度，以及底部卷边的圆弧过渡，这些细节直接影响后续装配仿真的准确性，若忽略倒角与拔模特征，在做元件卡扣装配干涉检查时会出现虚假干涉结果，误导结构设计判断。该导轨长度为200毫米，属于短段安装规格，适合小型控制盒、分布式IO模块的安装场景，安装时需注意导轨两端与柜体内壁的预留间隙，一般预留5毫米以上的空间即可满足元件卡扣的拆装操作空间，避免元件无法顺利卡入或拆卸。导轨的截面宽度、高度完全符合通用DIN导轨的尺寸规范，可兼容市面上绝大多数标准卡扣式电气元件，无需额外做适配修改。在实际设备应用中，这类导轨除了电气元件安装外，也可用于小型传感器、气动接头的安装固定，只要配套对应的卡扣适配器，就能实现不同元件的快速挂载，是工业装配领域通用性极强的基础构件。建模时对导轨的安装边界做了明确还原，底部安装面的平面度控制在合理公差范围内，保证安装后导轨与安装梁完全贴合，不会出现局部翘起导致的元件安装歪斜问题，槽孔的位置度也按照实际冲压件的公差要求做了对应设置，确保模型可直接用于后续的工程出图与装配验证。
