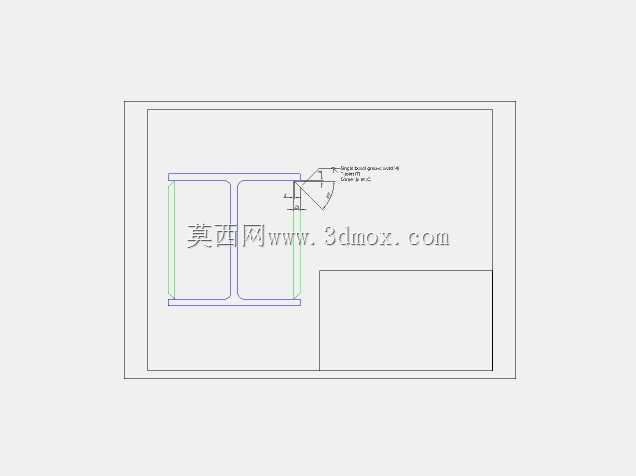

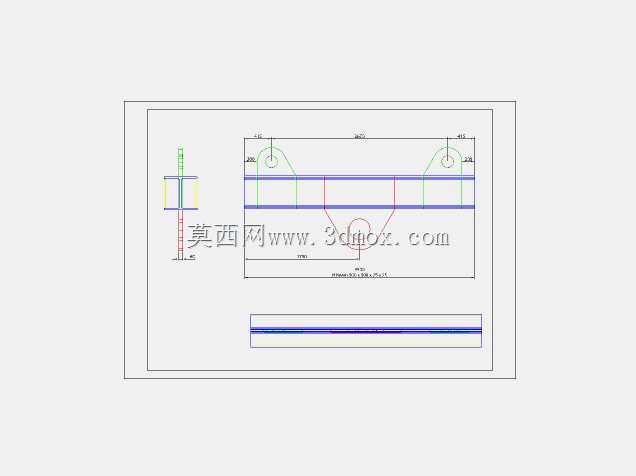

吊装连接用吊杆吊耳结构三维设计

　　在工业吊装、设备安装、管线吊挂、传感器挂载等各类需要实现构件与吊点可靠连接的场景中，吊杆与吊耳的组合结构是应用极为广泛的受力连接部件，这类构件看似结构简单，却直接关系到吊装作业、长期挂载的安全性，其结构设计的合理性直接决定了连接部位的承重能力、抗疲劳性能与安装适配性。从实际工程应用来看，这类吊杆吊耳结构常被用于工业现场小型设备的临时吊装就位、仪表传感器的长期吊挂固定、轻型管线的架空布设支撑，部分同结构形式的构件也会适配到小型起重设备的末端连接环节，承担载荷传递的核心作用。

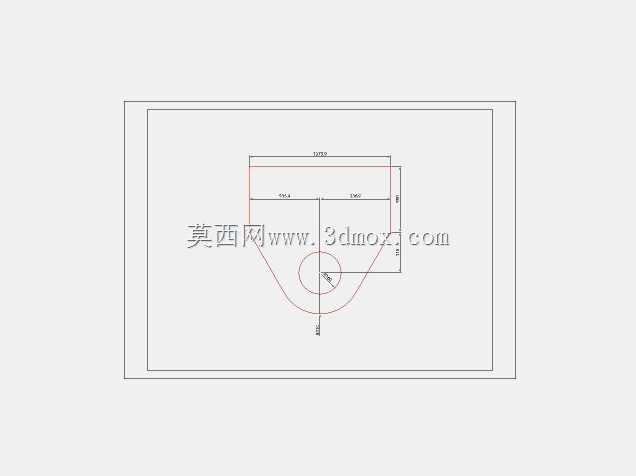

　　从结构功能特性来看，该套吊杆与吊耳采用一体化适配设计，吊杆作为主要的传力长杆构件，截面采用矩形空心结构设计，相比同重量的实心杆结构，空心矩形截面在垂直于载荷方向的抗弯截面系数更高，能够在承受轴向拉力的同时，抵抗挂载过程中可能出现的侧向偏载力矩，避免杆体出现弯曲变形。吊耳部分设置在吊杆的端部，采用带圆弧过渡的环孔结构，环孔的内径尺寸适配常规的卸扣、吊装销钉规格，安装时无需额外加工适配连接件，可直接与现场标准吊具完成对接。吊耳与吊杆的连接部位采用大圆角过渡设计，避免直角连接处出现应力集中，在长期承受交变载荷的挂载场景下，能够有效降低连接部位的疲劳裂纹萌生概率，提升构件的整体使用寿命。

　　在设计思路层面，这套结构的建模过程优先考虑了受力路径的合理性，所有载荷从吊耳环孔传入后，会顺着过渡圆弧均匀分散到吊杆的整个杆体截面上，不存在局部截面突变导致的受力薄弱点。建模时对吊耳环孔的接触部位做了公差适配设计，环孔内壁与标准销钉的配合间隙控制在合理范围，既保证安装时销钉能够顺利穿入，又避免间隙过大导致挂载时出现冲击载荷。吊杆的杆体长度根据常见的挂载间距做了标准化设计，杆体上预留的安装平面可直接固定传感器、管线夹等附属构件，无需在杆体上额外钻孔焊接，减少现场二次加工对杆体结构强度的破坏。

　　从外形尺寸与安装边界来看，整套构件的整体外轮廓尺寸适配狭小空间内的吊装作业需求，吊杆的宽度与厚度比例经过优化，在保证结构强度的前提下尽可能缩小横向占用空间，适合在设备夹层、管线排布密集的区域进行安装作业。吊耳的外轮廓圆弧半径经过计算，保证在吊具与吊耳形成最大偏转角度时，吊具不会与吊杆杆体发生干涉，允许吊装过程中出现一定角度的偏摆，适配现场安装时的对位调整需求。安装边界方面，该结构的上端吊耳可连接固定吊点，下端可根据挂载需求扩展连接接口，整套构件的安装无需复杂的专用工具，采用常规的销钉、螺栓即可完成固定，安装后杆体的直线度公差控制在合理范围，不会因为杆体弯曲导致挂载物出现倾斜偏移。

　　在实际选型应用中，这类吊杆吊耳结构需要根据实际挂载载荷的大小、挂载环境的腐蚀情况选择对应的材质与表面处理方式，三维模型中预留了材质参数、表面处理的属性接口，结构设计人员可直接在模型基础上调整壁厚、环孔直径、杆体长度等参数，快速适配不同场景的使用需求，无需从零开始建模，能够大幅缩短结构设计的周期。模型的各部分特征均采用参数化建模方式构建，修改关键尺寸时其余关联特征会自动更新，避免手动调整多个特征出现的尺寸错配问题，适合结构设计人员在做吊装方案、挂载支架设计时直接调用参考。
