四节AA电池安装固定塑料支架结构

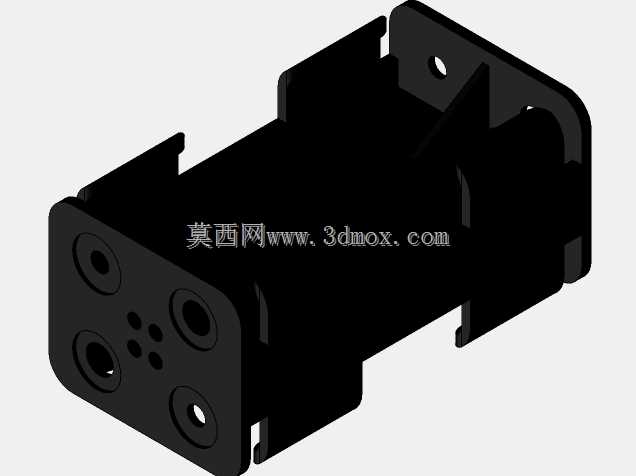

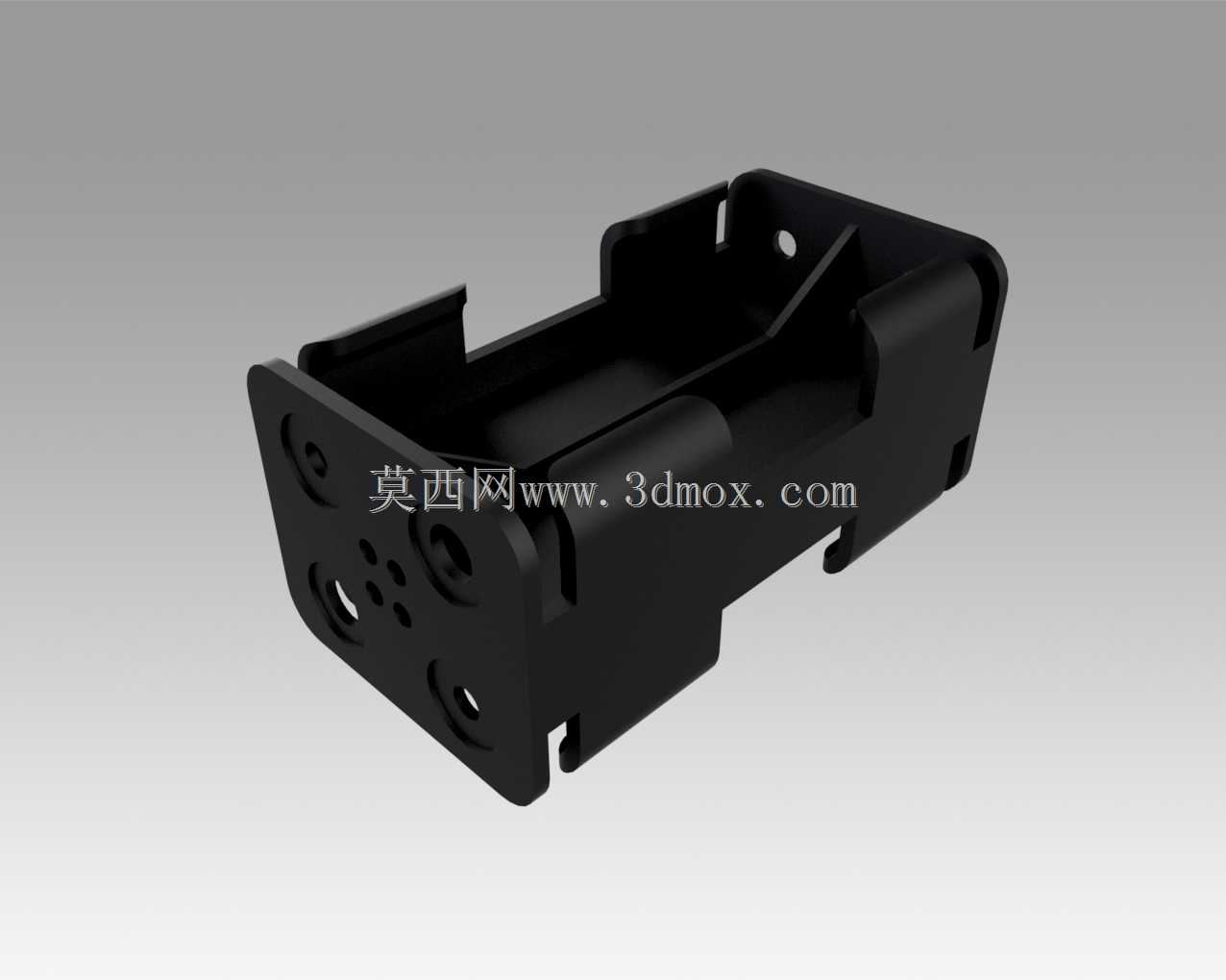

　　在手持检测仪器、便携传感终端、小型工业控制模块这类需要独立供电的便携设备里，电池固定结构的可靠性直接决定了设备在复杂工况下的供电稳定性，尤其是经常伴随移动、振动、倾斜使用的场景，电池与触点的接触不良、电池移位脱落是这类便携设备最常见的故障诱因之一。这款适配四节AA规格电池的固定支架，就是针对这类密集排布圆柱电池的安装需求设计的一体式塑料固定结构，整体采用卡扣式一体成型思路，不需要额外加装金属压片或者螺丝固定件，就能完成四节电池的限位与排布。从结构布局来看，支架采用并排容纳的腔体设计，每个电池位都做了和AA电池外径匹配的半包围弧形槽，槽体侧壁预留了0.1mm的装配余量，既可以保证电池装入时的顺畅度，

　　不会因为塑料件的成型公差导致电池卡滞，又能在电池装入后限制径向的晃动量，避免设备受到冲击时电池在腔体内窜动。支架两端的定位结构做了差异化设计，对应电池正负极的位置预留了触点安装空间，端部的挡板上开有多个圆形通孔，一方面是为了减轻支架整体的重量，减少塑料原料的用量，另一方面这些通孔也可以作为触点弹片的定位孔，方便焊接或者卡装导电弹片的时候快速对位，不需要额外做定位治具。侧壁上的弹性卡扣是整个结构的核心设计点，在每个电池位的侧方都伸出了带斜度的卡扣舌片，当电池从侧向压入腔体的时候，舌片会被电池外壁推开产生弹性形变，待电池完全卡入弧形槽之后，舌片回弹卡在电池的侧壁位置，牢牢把电池限制在槽体内，就算设备从1.2米高度自由跌落，

　　电池也不会从支架里脱出。支架外侧的安装耳上开有圆形固定孔，可以通过M2或者M2.5的自攻螺丝把整个电池架固定在设备壳体的内部安装柱上，安装孔的位置做了下沉设计，螺丝头装入之后不会突出支架表面，避免和电池或者其他内部走线产生干涉。考虑到便携设备内部的空间通常都非常紧凑，这款支架的外形做了最大化的空间压缩，整体轮廓没有多余的突出结构，四个边角都做了R2的圆角过渡，既可以避免安装的时候锐角刮伤内部导线的绝缘层，也能减少支架整体占用的安装空间，方便结构工程师在做设备内部堆叠的时候灵活布置位置。和常见的分体式电池架不同，这款一体式结构不需要额外组装多个零件，生产的时候只需要一套注塑模具就能完成成型，生产效率更高，单件成本也更低，

　　适合批量较大的消费类便携设备、工业手持终端使用。在实际选型使用的时候需要注意，支架的内部腔体长度是按照标准AA电池的长度尺寸设计的，适配市面上常规的碱性AA电池、镍氢充电AA电池，如果需要使用加了保护板的锂铁AA电池，需要提前核对电池的总长度，避免因为电池长度超差导致端盖无法装配。另外支架侧壁的卡扣舌片的变形量是经过计算的，反复拆装电池的寿命可以达到500次以上，不会出现塑料疲劳断裂的问题，完全满足便携设备全生命周期的电池拆装需求。在做导电触点设计的时候，可以直接利用支架端部的通孔作为定位基准，弹片的接触臂正好对准电池正负极的中心位置，接触压力可以控制在1.5N到2N之间，既可以保证接触电阻足够小，不会因为振动出现接触瞬断，也不会因为压力过大导致电池装入的时候阻力过大，影响用户更换电池的操作手感。支架底部还预留了走线槽，触点的引线可以顺着走线槽引到设备的主板位置，不需要额外做线卡固定，走线更加规整，也避免导线被电池挤压破损。对于经常需要在户外移动使用的传感检测设备来说，这种结构的电池架相比传统的弹簧压片式电池仓，抗振动性能更好，在设备随操作人员移动、或者放置在运行的设备上检测的时候，不会因为持续的振动导致电池和触点之间产生瞬间断开，避免设备出现意外重启或者数据丢失的问题。
