THS50铝壳50W功率电阻器结构设计

　　在工业电控系统的回路设计中，功率电阻的选型与安装结构直接决定了设备长时间运行的稳定性，这款带铝制散热外壳的50W功率电阻，是面向各类需要功率耗散、回路限流、负载匹配场景开发的无源连接元件。从实际工程应用场景来看，这类电阻常出现在伺服驱动回路的泄放单元、工业电源的启动限流环节、加热设备的功率匹配模块、变频器的制动回路当中，相比传统碳膜或者瓷壳电阻，带一体化铝壳的结构能够更好地适配工业现场多粉尘、有一定振动的安装环境，不需要额外加装独立散热组件就能满足额定功率下的温升要求。

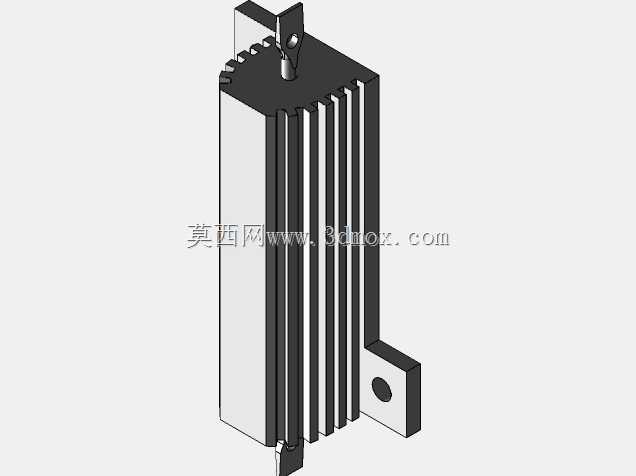

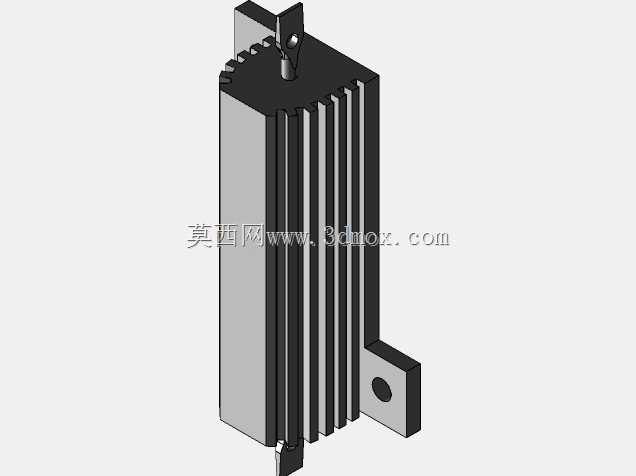

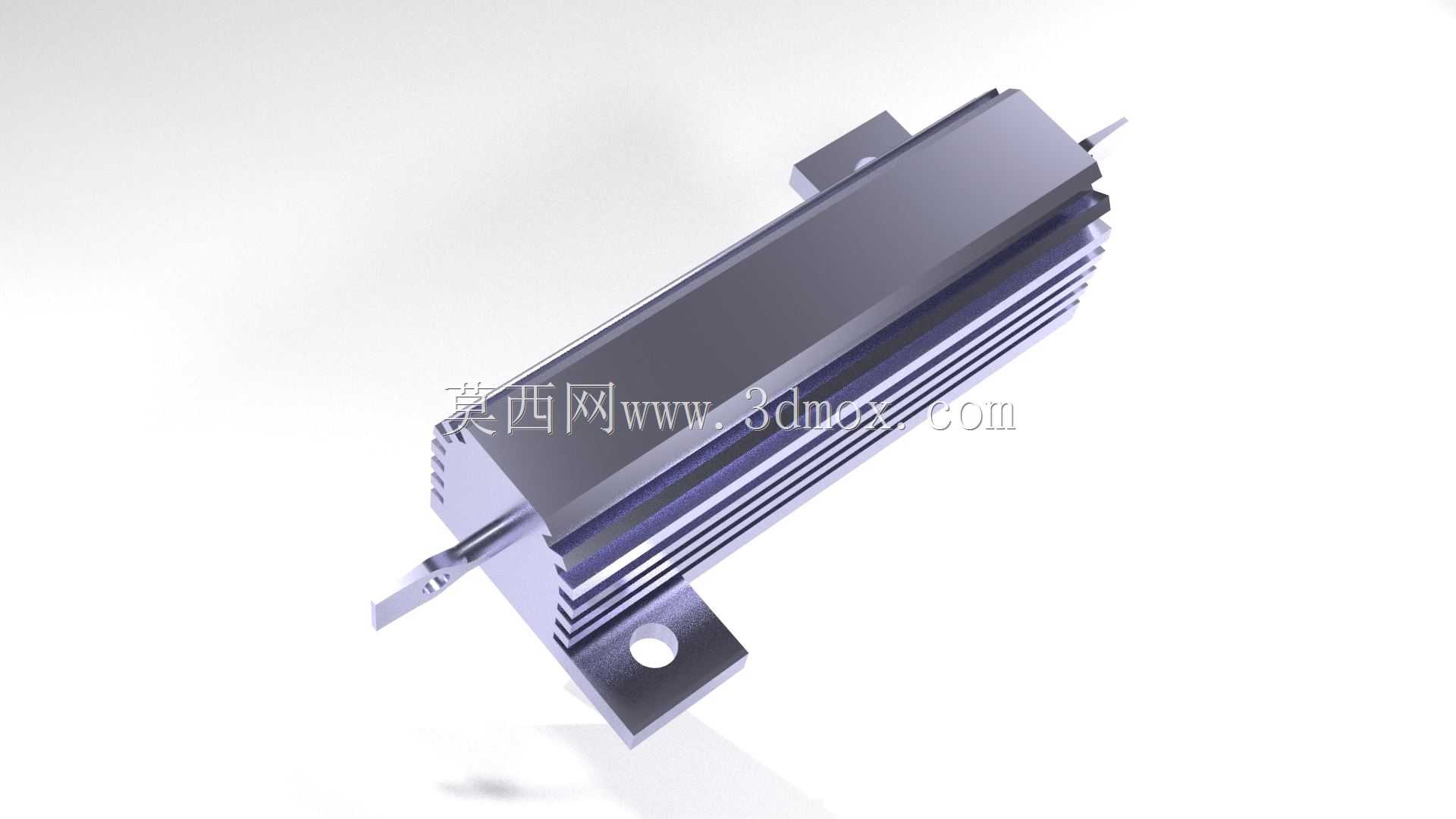

　　从产品功能特性来看，这款电阻的核心功能是在回路中承担额定50W的功率耗散，铝制外壳的鳍片结构是整个散热设计的核心，外壳与内部电阻芯之间填充有导热绝缘介质，既能够把电阻芯工作时产生的热量快速传导到外壳鳍片表面，通过空气对流完成散热，又能保证带电的电阻芯与金属安装外壳之间的绝缘性能，避免安装后出现柜体带电的安全隐患。两端的硬引出脚采用镀锡铜材质，既可以直接通过螺栓压接在接线端子上，也能适配插片式快速接线结构，在批量装配的生产线场景下，能够有效减少接线的辅助时间，降低接线虚接的概率。底部的两个带安装孔的固定支脚是结构设计里的关键部分，安装孔的孔径适配常用的M4规格固定螺栓，两个支脚的间距经过标准化设计，能够直接固定在常规的电气安装板、型材机架或者设备内部的预留安装位上，不需要额外制作转接安装板。

　　在设计思路上，这款模型完全围绕工程装配的便利性展开，没有为了视觉效果添加多余的装饰结构，所有的结构特征都服务于实际安装与功能实现。外壳的鳍片数量、鳍片高度与厚度都经过热传导校核，在保证整体结构强度的前提下，最大化散热接触面积，同时控制整体的外形尺寸，避免占用过多的柜内安装空间。外壳两端的封装压边结构做了圆角处理，既能够避免装配时划伤操作人员的手部，也能减少运输、安装过程中边角磕碰导致的外壳变形，防止内部导热介质移位影响散热效果。引出脚的伸出长度做了合理控制，既保留足够的接线操作空间，也不会因为伸出过长导致在振动环境下出现引脚变形、断裂的问题，固定支脚与外壳主体采用一体化压铸成型结构，相比拼接式的支脚结构，抗振动性能更好，在设备运输或者运行产生持续振动的场景下，不会出现支脚松动、电阻移位的问题。

　　从外形尺寸与安装边界来看，这款电阻的整体外形呈长条状，长度方向的尺寸适配常见的电气安装梁间距，宽度方向的尺寸控制在较小范围内，能够并排安装多只电阻也不会出现安装干涉，高度方向的尺寸考虑了柜内的布线空间，安装后上表面与柜内盖板、线槽之间留有足够的安全间隙，不会出现热量积聚无法散出的问题。安装孔的中心距严格遵循通用电气元件的安装尺寸规范，设计人员在进行柜体布局时，可以直接调用该模型进行装配干涉检查，不需要反复核对安装孔位，能够有效缩短电控柜的结构设计周期。在实际选型使用时，只需要确认安装面的平整度，通过两颗螺栓将电阻固定在安装面上，如果安装面为金属材质，也可以在电阻支脚与安装面之间添加薄导热垫，进一步提升散热效率，不需要额外做复杂的安装处理。

　　对于三维建模与结构设计从业者来说，这个模型的结构细节完整还原了实物的装配特征，所有的安装面、接线位、散热结构都按照实物比例建模，在进行设备整体装配仿真、电气柜布局设计时，可以直接导入使用，能够准确模拟实际安装后的空间占用情况，避免后期生产装配时出现元件干涉、安装空间不足的问题。模型的结构拆分逻辑也符合实际生产的装配顺序，外壳、电阻芯、引出脚、固定支脚的结构边界清晰，在做二次设计或者衍生型号开发时，可以直接在该模型基础上调整功率参数对应的尺寸，快速完成不同功率等级同系列电阻的模型搭建，减少重复建模的工作量。
