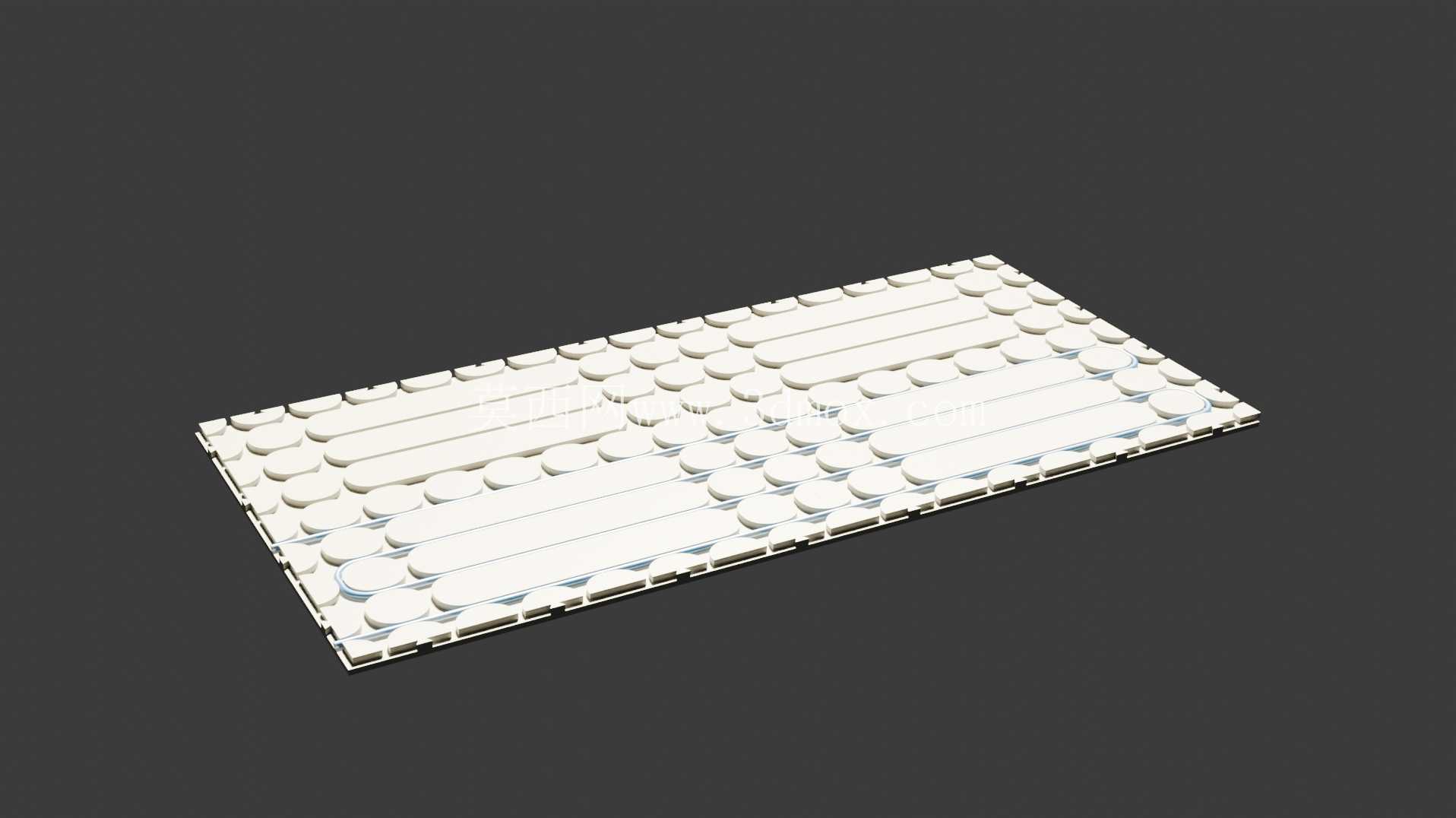

1200×600mm中庭式干式地暖隔热承载板

做家装和小型公建采暖项目的结构设计时，干式地暖的隔热构件一直是容易被忽略但直接影响后期使用体验的核心部件，这次做的这款1200×600mm规格的中庭式隔热板，就是针对常规住宅客餐厅连通的中庭区域、不需要回填层的快装采暖场景设计的。很多刚接触干式地暖的设计师容易把隔热板当成单纯的保温填充件，实际在项目落地里，这个部件要同时承担三个核心作用：一是阻断热量向楼板下方的无效传导，降低采暖过程中的热损耗，避免下层空间出现不必要的顶板升温；二是为地暖管提供固定的排布限位，不需要额外使用卡钉或者扎带，减少施工环节的操作步骤；三是直接承受上部地面装饰层的荷载，包括日常行走的动荷载、家具摆放的静荷载，避免长期使用后出现地面塌陷、管材变形的问题。

从设计思路上，这款板没有采用市面上常见的整面开槽结构，而是结合中庭区域的铺装特点做了中置式的管槽布局。常规小房间的地暖隔热板管槽多沿板边布置，方便和墙边的伸缩缝衔接，但中庭区域属于空间核心区，盘管需要做环路折返，中置式的槽位布局可以让管材在板件中部完成转弯排布，不需要多块板拼接凑槽位，能减少30%左右的板间拼缝，也就降低了拼缝处热量泄漏、地面开裂的概率。尺寸设定上选1200×600mm的模数，是完全匹配国内住宅常见的600mm、1200mm规格的地砖、强化复合地板的铺装模数，施工时板件的拼缝可以和装饰层的拼缝对齐，不会出现装饰层切割时刚好压在板缝上导致的受力不均问题。安装边界上，板件的厚度控制在常规干式地暖的通用厚度区间，不需要额外调整地面找平层的标高，和墙边的伸缩缝预留10mm的间隙即可，相邻板件之间做了企口拼接结构，铺装时不需要打胶，直接卡接就能保证拼缝处的平整度，避免出现高低差。

实际应用场景里，这款板尤其适合二次装修的住宅项目，因为不需要做混凝土回填层，整体铺装厚度比传统湿式地暖薄40mm以上，不会过多压缩室内净高，而且铺装完成后24小时就可以铺设装饰层，不需要等待回填层的养护周期，对工期紧张的翻新项目非常友好。功能特性上，板体的隔热层采用高密度的硬质保温材质，表面的承压层做了一体化的覆面处理，不需要额外铺设反射膜，管槽的弧度是按照常规16mm、20mm外径的地暖管转弯半径设计的，盘管时不会出现管材死折的问题，能保证水流畅通，减少环路阻力。设计过程中也规避了很多同类产品的常见问题，比如很多低价隔热板的管槽深度不足，管材铺装后高出板面，后期铺地板时会出现异响，这款板的槽深严格匹配管材外径，盘管完成后管材上表面和板面上表面齐平，上部的装饰层受力完全由板体承担，不会挤压管材。另外板件的边角做了轻微的倒角处理，搬运和铺装时不会出现边缘掉渣的问题，也能避免拼缝处因为边角破损出现的缝隙。

从结构建模的角度来说，做这个构件的时候不需要做过度的曲面造型，所有特征都是基于实际施工需求做的规则结构，重点是控制企口的配合公差，槽位的位置度误差控制在0.5mm以内，保证多块板拼接时管槽能顺畅对齐，不会出现管材穿不过去的问题。很多新手建模时容易忽略板件的收缩余量，实际生产中保温材料会有轻微的热胀冷缩，所以企口的配合要留0.3mm的间隙，避免夏季温度高时板件膨胀起拱。另外中庭区域经常会有重型家具比如沙发、茶几的摆放，所以在板件没有开槽的实体区域做了局部的密度加强处理，建模时可以通过加厚承压层的方式体现，不需要额外增加其他构件，就能满足局部承压的需求。
