150W12V交直流开关电源结构模型

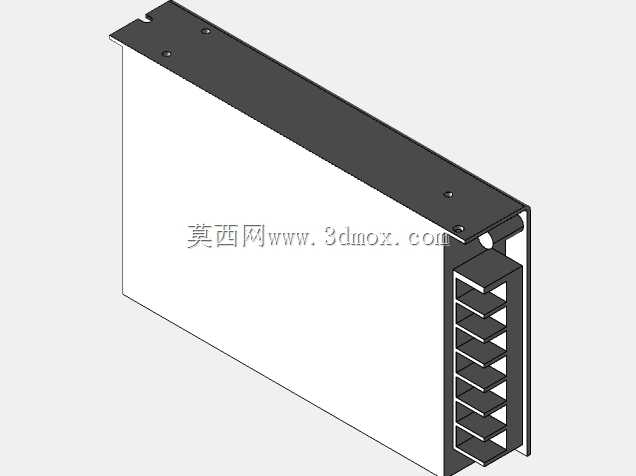

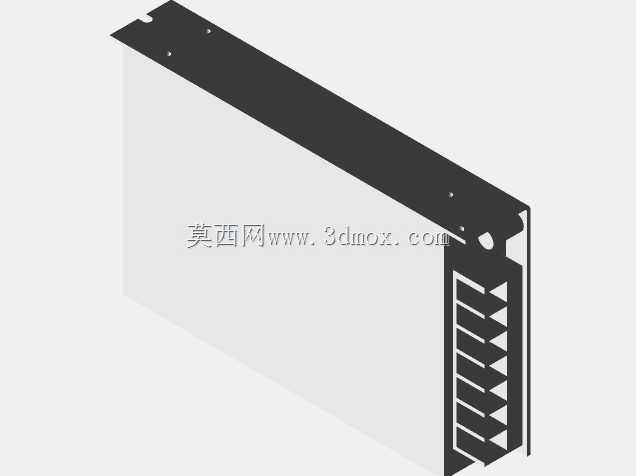

　　在工业控制、小型自动化设备、民用电子配套的供电场景里，这类150W功率等级的12V交直流转换电源是极为常用的供电部件，多数需要稳定低压直流供电的小型设备都会选用这类成熟的封闭式开关电源方案。做设备结构布局时，这类电源的安装边界是必须优先确认的参数，毕竟它属于设备内部的发热部件，周边需要预留足够的散热间隙，同时接线端的操作空间也要提前留足，避免后期装配时出现接线端子被周边结构遮挡、无法顺利压线的问题。这个模型在建模时没有做内部元器件的精细化复刻，毕竟多数结构工程师做整机布局时，只需要电源的外部轮廓、安装孔位、接线端位置这些核心参数，内部的电容、变压器、PCB板细节对整机结构设计没有实际参考价值，反而会占用过多的模型资源，

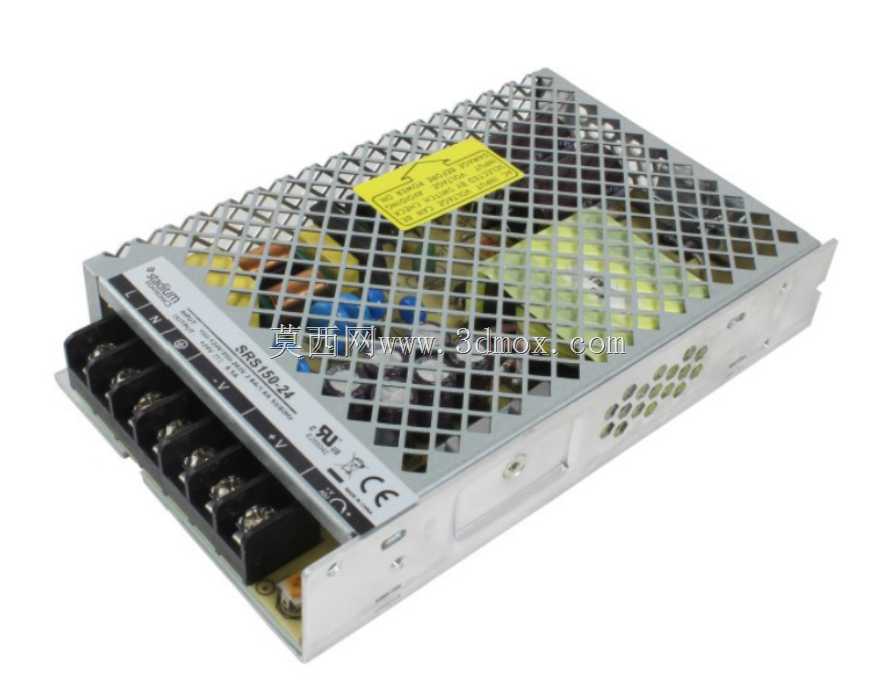

　　拖慢大装配体的运行速度。安装孔的间距是严格按照实物尺寸做的，这一点对结构设计来说至关重要，毕竟设备的电源安装板是要提前开安装孔的，如果孔位尺寸有偏差，后期实物装配时就会出现电源无法固定的问题，需要返工修改安装板，耽误项目进度。模型里对安装孔的规格也做了区分，内径2.75mm的孔是适配M3x5mm螺丝的安装位，其余的通孔是无螺纹的3.5mm内径孔，对应电源外壳上的散热或者辅助固定孔位，这些细节都能帮结构工程师在设计时快速匹配对应的紧固件规格，不用再反复核对实物样本的参数。从外形来看，这类电源采用的是金属网格外壳，一方面是为了给内部发热元器件提供通风散热的通道，另一方面金属外壳也能起到电磁屏蔽的作用，

　　减少电源自身工作时产生的电磁干扰对外围敏感电路的影响，同时也能阻挡外部的灰尘、金属碎屑直接接触内部带电部件，提升设备运行的安全性。接线端布置在电源的一端，交流输入、直流输出的端子做了明确的分区，做设备内部布线时，可以顺着接线端的方向规划走线路径，避免交流输入线和直流输出线交叉缠绕，减少电源线路上的干扰耦合。在实际选型应用时，这类150W12V的电源通常可以给12V供电的传感器模块、小型直流电机、工控板卡、LED照明模组等部件供电，12.5A的额定输出电流可以满足多数小型低压部件的总功率需求，做设备功率核算时，需要预留至少20%的功率余量，避免电源长时间满负载运行导致寿命缩短、过热保护等问题。做三维装配时，

　　要注意电源外壳的网格结构不要和周边的尖锐部件发生干涉，毕竟外壳是薄金属板冲压成型的，受到挤压容易变形，甚至会触碰到内部的元器件造成短路。另外电源的顶部贴有警示标签的位置，不要被其他结构件完全覆盖，一方面警示标识需要保持可见，方便后期维护时识别电源参数和安全提示，另一方面标签位置下方是内部核心发热元件的对应区域，被覆盖后会影响散热效率。在安装布局时，尽量将电源布置在设备通风路径的上游位置，让冷却气流先经过电源的散热网格带走热量，避免其他发热部件排出的热风直接吹到电源上，抬高电源的工作环境温度。对于做设备布线的工程师来说，模型里准确的接线端位置可以提前测算线缆的长度，预留合适的压线余量，避免线缆过短拉扯接线端子，或者过长堆积在电源周边影响通风。这类封闭式开关电源的安装方式通常是水平安装在设备的安装板上，尽量不要垂直或者倒置安装，不然会影响内部空气的对流散热路径，降低散热效率。模型还原了外壳上的所有通风孔的排布规律，做热仿真分析时，可以直接用这个模型的外壳网格参数设置通风率，不用再重新建模绘制散热孔，能节省不少仿真前处理的时间。从结构强度来看，电源的金属外壳是薄钢板弯折成型的，安装时四个固定脚不要承受过大的外力，不然容易造成外壳变形，导致内部PCB板受力出现元器件虚接的问题，模型里的固定脚位置和折弯角度都和实物一致，设计安装板的支撑结构时，可以对应做出避让或者支撑位，避免固定脚悬空受力。
