离网灌溉用12V水箱液位控制装置

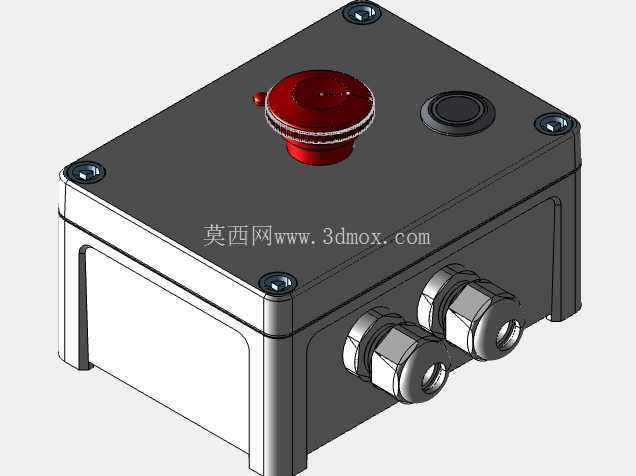

　　在小型离网农业灌溉、分散式供水场景中，水箱液位的自动管控一直是降低人工值守成本、避免水泵空转烧损的核心环节，这款适配12VDC供电体系的液位控制装置，正是针对无稳定公网电力覆盖的小型供水、灌溉需求开发的专用控制单元。从结构设计逻辑来看，装置整体采用密封式矩形壳体布局，上盖与下壳通过四角的紧固螺丝实现压合密封，壳体侧面预留两个标准线缆格兰头安装位，分别用于接入水泵动力线缆、液位检测信号线缆，这种布局既可以满足户外露天安装的防尘防水要求，也能避免线缆拉扯导致的内部接线松脱，适配农田、户外储水点等复杂安装环境的布线需求。装置上盖的操作界面做了极简的功能分区，醒目的红色急停按钮布置在上盖视觉中心偏左位置，旁边搭配黑色的功能复位按钮，

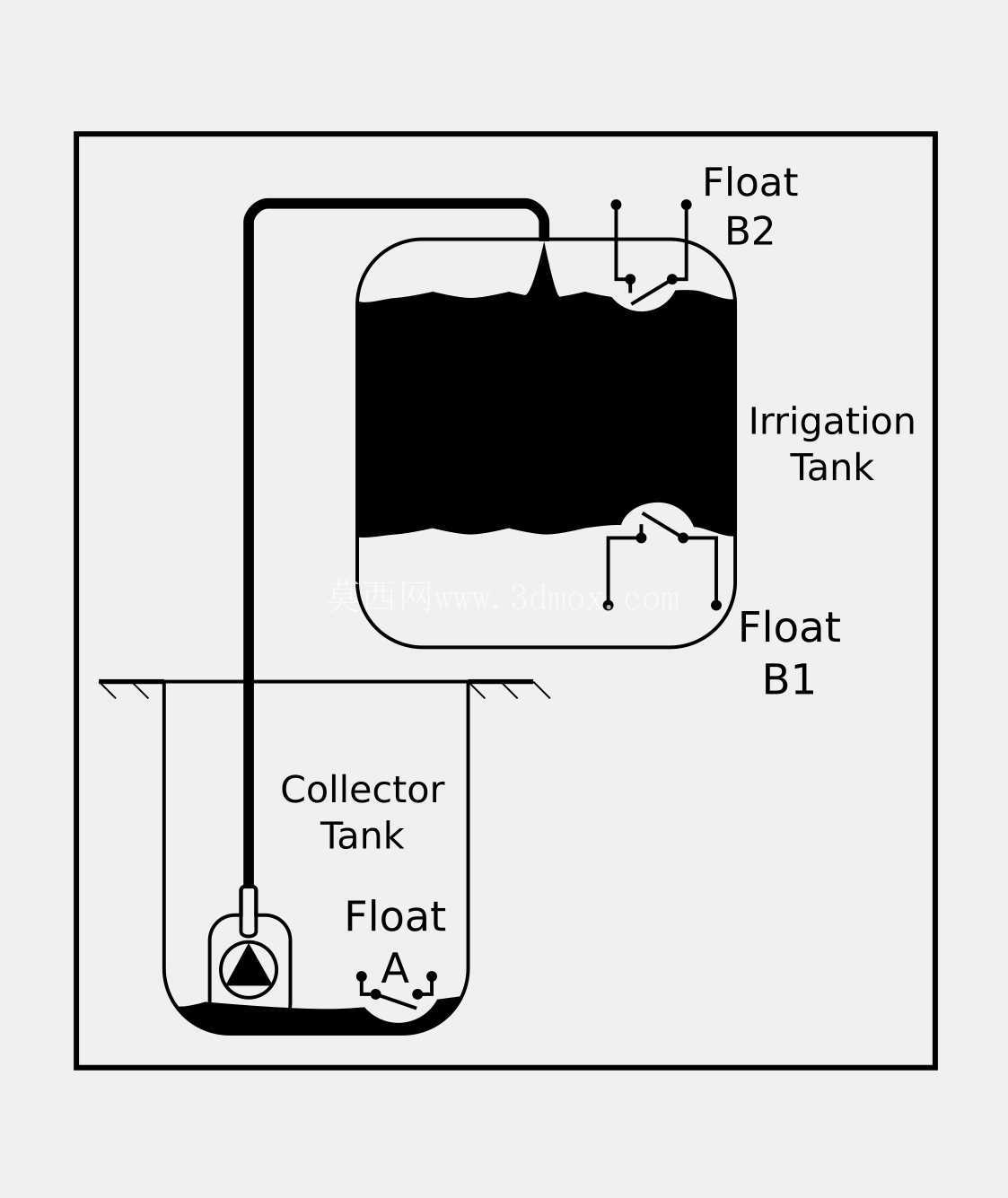

　　操作人员在户外强光环境下也能快速识别操作位，不需要额外的标识指引就能完成紧急停泵、复位重启的操作，这种设计充分考虑了田间操作人员的使用习惯，避免复杂按键组合带来的操作门槛。从功能实现逻辑上，这款控制装置核心是对接12V直流水泵，完成储水罐、高位水箱的液位自动管控：当高位水箱液位低于设定下限时，装置输出控制信号启动水泵，将水源处的水通过输水管道泵送至高位储水水箱；当液位到达设定上限时自动切断水泵供电，停止输水作业，整套控制逻辑不需要接入复杂的PLC控制系统，装置本身集成了信号采集、逻辑判断、动力输出的全部功能，非常适合小型离网光伏供电的灌溉系统使用，比如非洲偏远社区的集中供水点、小型家庭农场的滴灌系统、山区零散住户的储水供水系统，

　　都可以直接配套安装，不需要额外搭建复杂的控制柜体。从安装边界来看，壳体采用工程塑料注塑成型，整体重量较轻，安装时不需要额外做重型承重支架，直接通过壳体底部的安装孔固定在墙面或者支架上即可，侧面的格兰头可以适配常规外径的橡套线缆，接线时只需要将液位传感器的信号线、水泵的动力线分别穿过格兰头接入内部对应的接线端子，压紧紧固件就能完成接线，格兰头的密封胶圈可以阻挡户外的雨水、沙尘进入壳体内部，避免内部电路因为受潮、进尘出现接触不良或者短路故障。在实际应用场景中，这类控制装置可以替代传统的浮球阀+人工开关泵的管控模式，传统模式下要么容易出现浮球阀卡滞导致的水箱溢水，要么容易因为水泵空转导致泵体烧毁，这款装置通过液位信号的实时采集，

　　配合手动急停的冗余设计，既可以实现全自动的液位管控，也能在管路堵塞、泵体异常的时候通过急停按钮快速切断动力，避免故障扩大。设计过程中特意将操作按钮全部布置在上盖平面，没有突出的易磕碰结构，安装在户外的时候，即使有农具、树枝剐蹭也不会误触按钮，同时上盖的密封槽内预置了密封胶条，螺丝紧固后胶条被均匀压缩，可以达到常规户外使用的防尘防水等级，不需要额外加装防雨外罩就能直接在露天环境使用。针对离网系统的供电特性，装置本身的待机功耗做了优化设计，不会过多消耗光伏系统的储电电量，适配12V低压直流供电体系，也避免了户外布线的触电风险，非专业电工经过简单指引就能完成安装接线，非常适合电力基础设施不完善的区域推广使用。壳体内部预留了足够的接线空间，不需要额外压线鼻子就能完成导线的接入，内部电路板做了三防涂覆处理，即使在高湿度、多粉尘的环境下也能长期稳定工作，不会因为环境因素导致电路腐蚀失效。两个线缆出口的位置做了下沉式设计，格兰头安装后线缆自然向下弯曲，可以避免雨水顺着线缆流到格兰头密封位置渗入壳体，这种细节设计充分考虑了户外长期使用的可靠性，没有多余的装饰性结构，所有结构设计都围绕耐用、易操作、易维护的核心需求展开。
