户外壁挂式方形金属储物信箱结构设计

　　做户外配套钣金件设计快十年，这类壁挂式方形信箱是小区、园区、厂区公共配套里最常见的构件，很多刚入行的结构工程师容易把它当成简单的盒子来画，真到落地安装的时候，往往会因为边界尺寸没卡准、安装位没留够、结构强度没考虑到，出现装不上、雨天渗水、开关门卡滞的问题。这次做的这款800×600×425规格的箱体，最早是给老旧小区改造项目做的配套方案，当时甲方提的需求很明确，要能同时容纳整单元的信件投递、小型快递存放，还要兼顾户外长期使用的耐候性，不能用个两三年就出现门板变形、焊缝锈蚀的问题。

　　先从安装边界说起，这个尺寸的选型不是随便定的，常规单元楼的入口侧墙，砖混结构的承重墙预留的壁挂安装位，净宽一般留到900mm以内，高度方向从地面起1200mm到1800mm是普通人抬手操作的舒适区间，箱体宽度做600mm、高度800mm，左右两侧各留150mm的安装操作空间，打膨胀螺栓的时候不用歪着身子凑角度，深度做425mm，刚好避开墙面上常见的100mm直径落水管，也不会因为箱体突出墙面太多，过往行人容易磕碰。安装孔位的设计上，背部做了四个内嵌式的挂装孔，上下孔距控制在650mm，左右孔距450mm，适配常规M10膨胀螺栓的安装尺寸，挂装之后箱体和墙面之间留15mm的间隙，既可以避免墙面返潮直接锈蚀箱体背板，雨天的时候墙面流下来的积水也不会积在箱体和墙面的接缝里。

　　结构设计上，整体采用1.2mm厚的冷轧钢板折弯成型，所有折弯边都做了15mm的内翻边，一来是避免锐边割伤安装人员和取件用户，二来翻边结构可以大幅提升薄壁钣金的整体刚性，不用额外加加强筋就能避免大平面出现鼓胀变形。门板和箱体的连接采用暗藏式合页，合页安装位做了内凹的沉台，合页装好之后完全藏在箱体内部，从外部看不到连接构件，既可以避免户外长期淋雨导致合页锈蚀，也能防止人为恶意破坏合页盗取箱内物品。门板四周做了一圈20mm高的防水挡边，关门之后挡边刚好嵌入箱体口部的密封胶条槽内，配合三元乙丙密封胶条，就算是暴雨天气，雨水顺着门板流下来也不会渗进箱体内部，不会打湿里面存放的信件和小件物品。箱体底部开了两个直径8mm的透气排水孔，孔位做了向下的翻边，避免外部蚊虫顺着孔洞爬进箱体，也能把不小心渗进去的少量积水及时排出去，不会长期积在箱底导致锈蚀。

　　实际应用场景里，这类箱体除了传统的信件投递功能，现在很多园区也会把它用作户外意见箱、设备巡检记录存放箱、门禁卡临时存取箱，所以内部结构没有做固定的分格，预留了可调节的层板安装槽，用户可以根据实际使用需求加装层板，调整内部储物空间的划分。门板上预留了100×200mm的透明视窗安装位，不用开门就能看到内部是否有存放的物品，视窗采用5mm厚的亚克力板，四周用密封胶条压装，更换的时候不用拆整个门板，从内部拧掉压条螺丝就能快速更换。锁具安装位做了加厚的衬板，常规的信箱锁、转舌锁都能适配安装，不用二次打孔修改。

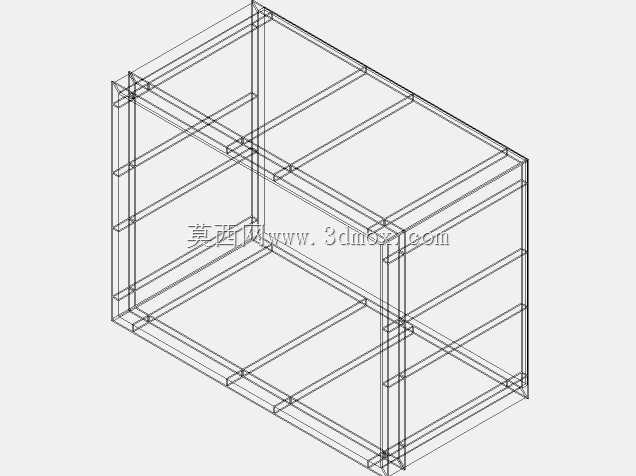

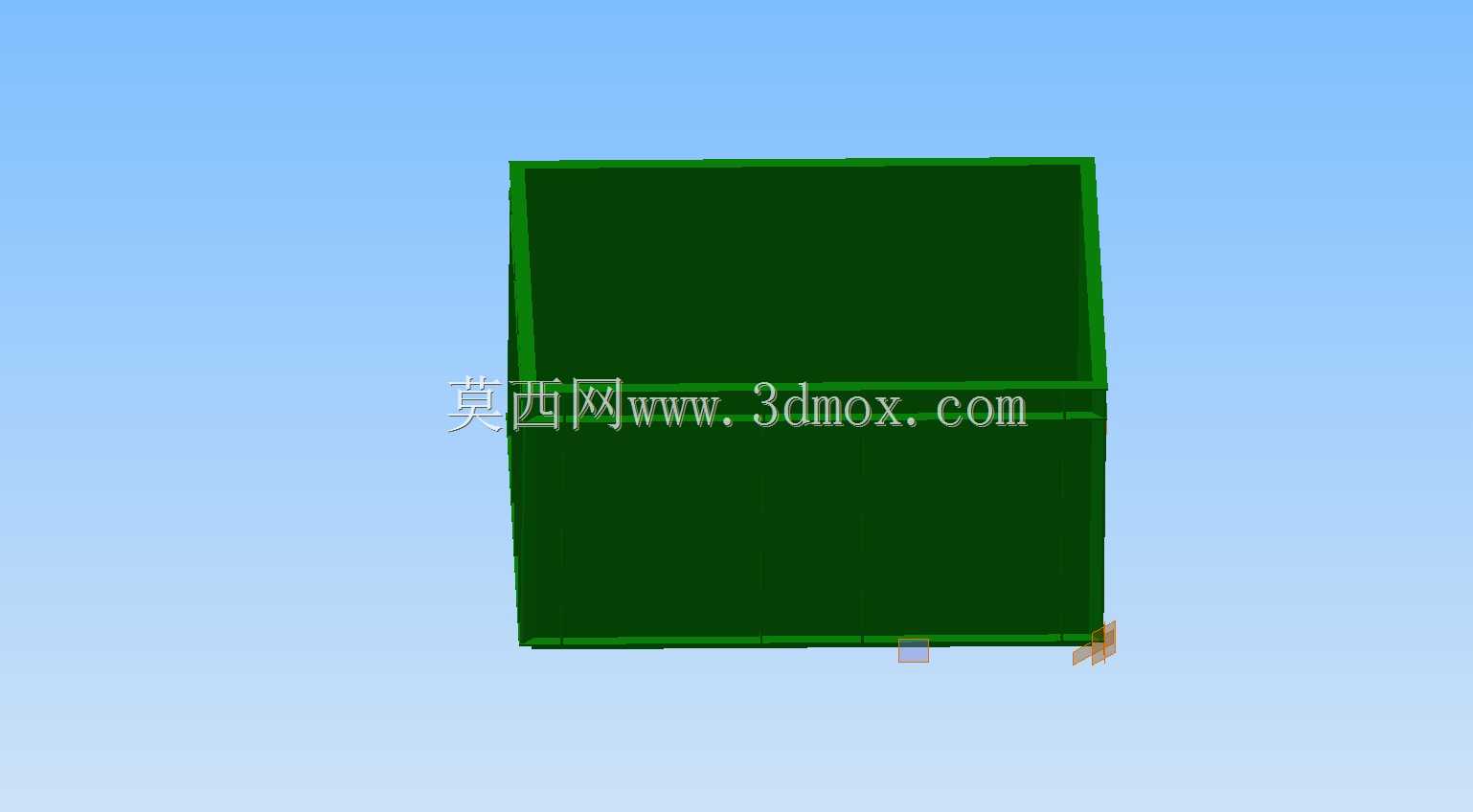

　　建模的时候特意把所有折弯的R角统一设为板厚的1.5倍，符合常规钣金加工厂的折弯工艺要求，不用开特殊模具就能直接加工，所有焊缝都设计在内侧，外部看不到焊接痕迹，后期做表面喷塑的时候外观更平整，喷塑层厚度控制在60-80μm，户外使用可以保证5年以上不出现漆层脱落、锈蚀的问题。很多新手做这类箱体建模的时候，容易忽略板材厚度对折弯后外形尺寸的影响，直接按外尺寸画直板拼接，实际加工出来的箱体要么尺寸超差装不上，要么拼缝过大影响密封，这次建模全程按钣金展开逻辑做的参数化设计，修改板厚、调整尺寸的时候，所有关联的折弯边、安装孔位都会自动更新，后续衍生其他尺寸的同系列箱体时，只要修改参数就能快速生成对应模型，不用重新从零开始绘制。

　　从安装维护的角度考虑，箱体的顶板做了5度的向后倾斜角度，下雨的时候雨水会顺着倾斜面流向墙面一侧，不会积在顶板上，也不会顺着门板缝隙往下流。门板的开启角度做了110度的限位，开门之后门板不会因为风吹或者碰撞直接贴到墙面上，蹭掉墙面的涂层，也能避免开门角度过大导致合页受力变形。箱体内部的边角都做了R3的圆角处理，取放物品的时候不会被尖锐的边角刮伤手，也不会刮破信件信封或者快递包装。
