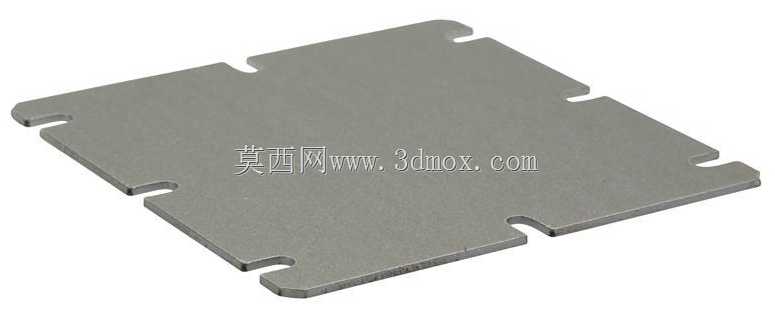

FIBOX镀锌钢电气安装板适配125系列外壳

　　在工业电气柜、户外防护箱体的装配环节里，这类适配特定尺寸外壳的安装板是承托内部电气元件的核心载体，很多现场装配的痛点往往出在安装板的孔位匹配度、板材刚性与边界尺寸的契合度上——如果安装板和外壳内腔尺寸偏差超过1毫米，要么装进去晃荡产生异响，要么卡滞无法顺利嵌入，后续维护拆换元件时也会带来额外的修整工作量。这款镀锌钢安装板是专门针对FIBOX 125系列防护外壳开发的适配构件，对应适配的外壳涵盖PC 125/35 LT、PC 125/35 LG、PC 125/125 HG以及PC 125/125 HT这几个常用型号，不管是户外壁挂式的传感器接线箱、小型信号中继盒，还是设备侧装的局部配电分线盒，只要采用上述规格的工程塑料外壳，

　　都能直接用这块板做内部元件的安装基底。从设计逻辑上看，这块板没有做多余的结构冗余，整体为98mm见方的正方形钣金件，刚好能嵌入对应外壳的内部卡槽，边缘做的缺口结构不是随意开设的，每一处缺口都对应外壳内壁的定位凸筋，装配时不需要额外打胶或者拧固定螺丝，对准凸筋推入就能卡紧固定，既减少了装配时的紧固件用量，也避免了螺丝穿透外壳外壁影响防护等级的问题。板材选用镀锌钢材质，相比普通冷轧板，表层的镀锌层能在密闭的外壳内腔里抵御长期凝露带来的锈蚀风险，哪怕是在湿度较高的户外厂区、沿海车间环境里，也不会因为板材生锈污染内部元件，同时钢板的刚性足够承托常规的小型端子排、微型继电器、信号转换模块这类元件，不会因为元件重量产生中部凹陷变形。

　　板上预留的安装孔内径为4.5毫米，这个尺寸是经过实际装配验证的：既可以穿过M4规格的自攻螺丝固定小型元件，也能适配常规的尼龙扎带穿过孔位捆扎线束，孔位的间距完全按照工业电气元件的通用安装模数设置，不需要现场二次打孔就能直接固定多数标准尺寸的小型电气组件，能大幅减少现场装配的钳工工作量。很多做小型电气箱集成的工程师都有过体会，自己裁板做安装板往往要反复测量尺寸、打磨边缘、开定位缺口，耗费的时间成本远高于成品安装板，而且手工加工的板件边缘容易有毛刺，穿线时可能刮破线束绝缘层，这款成品安装板的边缘都做了钝化处理，没有锋利的飞边毛刺，装配和后期维护时不会划伤操作人员的手，也不会割伤线束外皮。在实际应用场景里，这类安装板除了用来固定电气元件，

　　还能起到分隔外壳内腔强弱电区域的作用，比如在同一个防护箱里同时布置信号采集模块和小型电源模块时，可以把两类元件分别固定在安装板的不同区域，利用镀锌钢板的电磁屏蔽特性减少电源部分对弱信号的干扰，这也是塑料安装板不具备的附加优势。设计时没有在板上开设大面积的镂空，也是考虑到小型箱体的防护需求，整板结构能阻挡从外壳进线口进入的灰尘直接飘落到元件引脚位置，同时整板的结构强度比镂空板更高，哪怕是在有轻微振动的设备旁安装，比如输送机侧旁的传感器接线箱、泵体附近的信号中继盒，板件也不会因为长期振动产生裂纹或者固定位松脱。边缘的定位缺口深度和宽度都和外壳凸筋做了公差配合，单边间隙控制在0.2毫米以内，推入后不会出现窜动，哪怕箱体受到意外碰撞，内部的安装板也不会移位带动元件扯断线束。从建模的角度看，这个构件的所有特征都完全按照实物的装配尺寸还原，每一处缺口的位置、安装孔的相对间距、板材的厚度都和实际量产件保持一致，在做整套箱体的装配仿真时，可以直接调用这个模型做干涉检查，提前验证元件布置是否会和外壳内壁产生碰撞，线束走向是否会被板边干涉，不用再手动绘制简化的板件模型，能节省不少结构设计阶段的重复建模时间。
