机械加工用脚趾式夹紧工装夹具设计

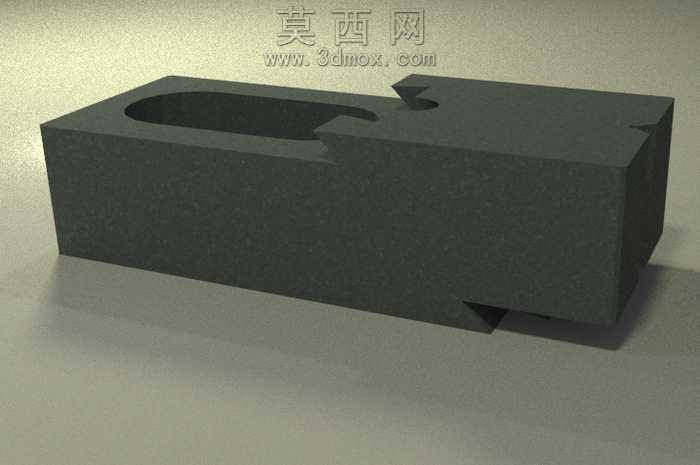

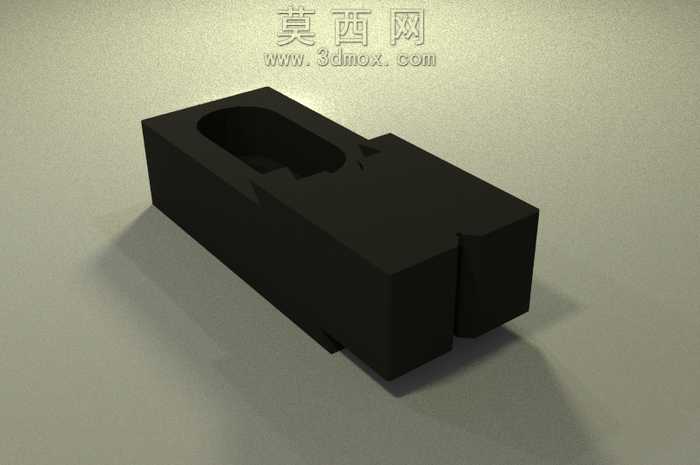

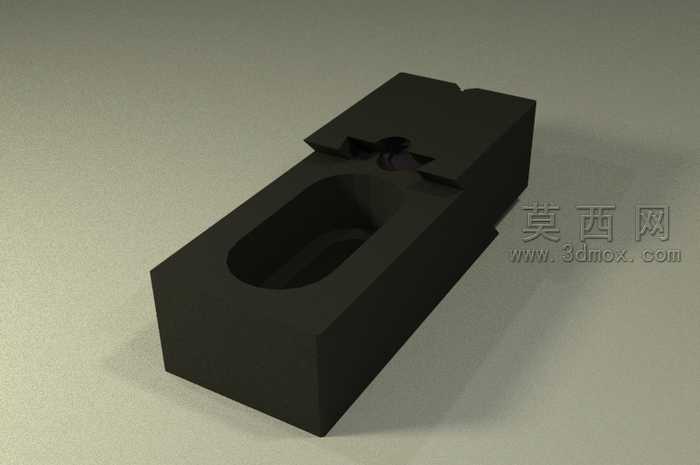

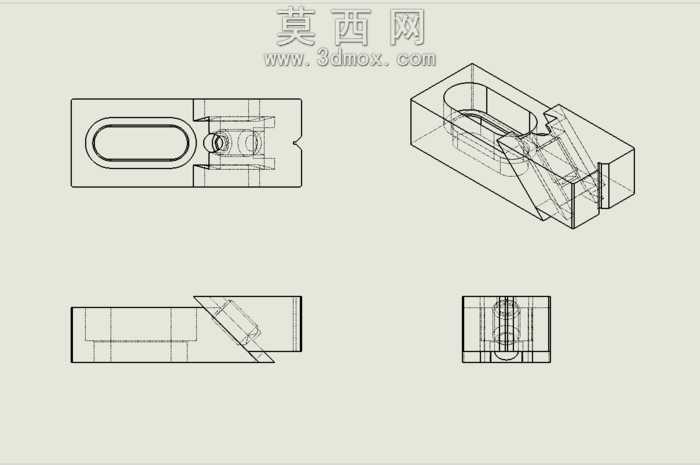

本模型为机械加工场景使用的脚趾式夹紧夹具，整体采用方块式基体结构设计，建模过程中优先以实体拉伸命令构建主体毛坯轮廓，通过切除拉伸命令加工出顶部的长圆形避让槽，该槽用于容纳待夹紧工件的凸起结构，避免装夹时发生干涉。模型侧面的三角定位缺口采用拔模切除特征制作，可与配套的定位销配合实现夹具在机床工作台的快速定位，底部的窄槽结构用于嵌入工作台的T型螺栓，实现夹具本体的锁紧固定。建模阶段对所有棱边做了0.2mm的倒角处理，既还原了实际加工零件的去毛刺工艺，也避免渲染时出现锐利棱边的光影失真问题。材质设置上选用了哑光发黑的硬质合金钢材质，调整材质的粗糙度参数至0.8，金属度参数至0.6，还原五金夹具经过发黑处理后的表面质感，无多余反光影响结构观察。渲染阶段采用三点布光方案，主光源从模型左上方45度角投射，开启软阴影效果模拟车间自然光照明，辅助光源从右侧补光消除暗部死黑，底部添加弱反光平面承接阴影，突出模型的立体结构。设计思路上，该夹具属于边缘控脱类夹紧装置，依靠基体的刚性结构与侧面的卡合结构实现工件的侧向夹紧，相比传统平口钳，该夹具体积小巧，可多个并排布置在工作台面上，适合小型零件的批量装夹加工，长圆形槽的设计可兼容一定尺寸范围内的工件装夹，无需频繁更换夹具，提升加工效率。模型的所有配合面均做了公差预留设计，定位缺口与定位销的配合公差设置为H7/g6，符合机械加工工装的精度要求，底部安装槽的宽度尺寸适配标准T型槽规格，可直接安装在多数普通铣床、钻床的工作台上使用，整体结构无冗余设计，所有特征均服务于装夹定位的功能需求，建模过程中完全按照实际加工工艺顺序构建特征，保证模型可直接导出工程图用于生产制造。
