D型煤燃烧器蒸汽锅炉结构三维设计

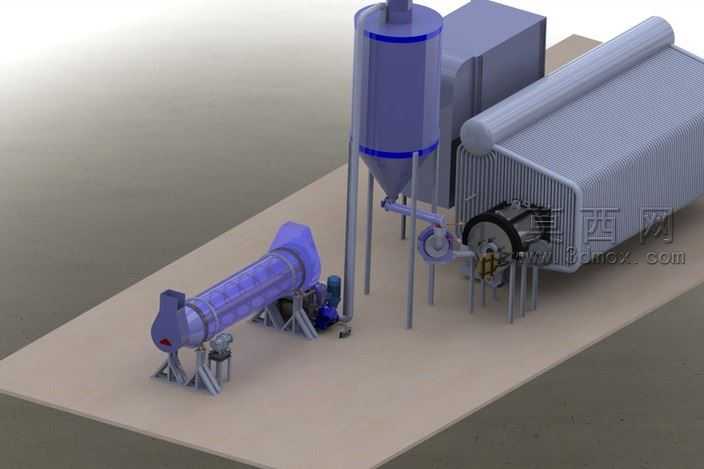

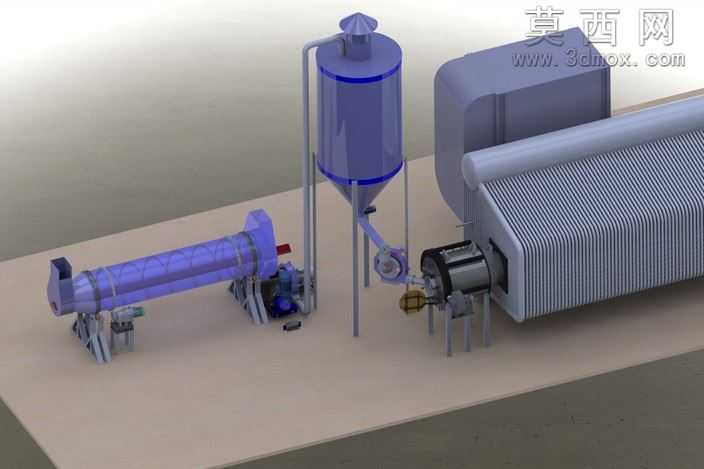

本作品为D型配置燃煤燃烧器的蒸汽锅炉三维结构设计，建模阶段采用自顶向下的装配设计思路，先完成整体热力系统的布局框架搭建，再逐一对各功能模块进行零件级细化建模，确保所有部件的装配公差、连接位置完全匹配实际工业锅炉的安装逻辑。渲染阶段采用哑光金属材质模拟锅炉主体的钢制外壳，对换热管束部分做了金属拉丝质感处理，清晰呈现翅片管束的密集排列结构，料仓与输送管道部分采用半透明磨砂蓝材质，既区分了不同功能模块，也能直观展现内部煤粉输送的路径走向，地面采用浅米色哑光水泥质感材质，弱化背景对主体结构的视觉干扰，搭配柔和的顶侧漫射光源，避免金属部件出现过强反光遮挡结构细节。结构设计上完整还原了D型锅炉的典型布局：左侧为卧式布置的燃煤燃烧器主体，配套独立的煤粉储料仓，通过垂直输送管道与螺旋送料机构连接，可精准控制煤粉送入燃烧室的进给量；燃烧器输出端对接右侧的卧式换热舱，舱内密集排布的换热管束采用阵列特征快速建模，还原了烟气与水介质换热的核心结构，换热舱尾部设置烟气导流结构，可延长烟气停留时长提升热效率；顶部设置带防雨帽的排气烟囱，底部配套可调式支撑脚架，可适配不同安装基面的水平度调整需求。设计过程中对各连接法兰、管道接口、设备支座的位置做了精准对位，所有转动部件、输送部件均保留了合理的运动间隙，既满足三维展示的直观性，也可用于后续的结构校核、装配模拟演示，完整呈现了燃煤蒸汽锅炉从燃料储存、输送、燃烧到换热输出的全流程结构逻辑。
