仿石材纹理多卡位圆形烟灰缸结构设计

　　日常桌面场景里的盛灰器皿，很多人容易忽略其结构设计的实用性细节，这款圆形烟灰缸的建模过程，是从实际使用的痛点倒推结构参数的。首先考虑的是放置场景，不管是办公桌面、会客茶桌还是家用茶几，这类器皿的底部接触边界需要做足够的防滑处理，模型里底部做了微收的平底结构，接触环面宽度控制在8mm左右，既不会因为接触面积过小容易被碰翻，也不会因为接触面过大，挪动时和桌面产生过大的摩擦异响。

　　边缘的烟卡位设计是这类产品的核心功能点，模型上均匀分布了四个内凹式烟槽，每个烟槽的开口宽度做了5mm的尺寸控制，深度延伸到缸体内部12mm，这个尺寸是经过实际验证的，常规直径的卷烟放置上去不会滑落，就算是稍微粗一些的雪茄款烟支，也能临时搭在槽口位置，不会因为槽口过窄卡不住烟支。四个卡位的分布角度是均匀90度排布，不管使用者坐在桌子的哪个方位，都能顺手找到放置烟支的卡位，不用特意转动缸体调整位置。

　　缸体的内部盛灰空间做了斜壁过渡设计，从缸口到缸底的壁厚保持均匀6mm，这个厚度参考了仿石材材质的成型特性，不管是后续做树脂浇筑仿石效果，还是直接用石材切削加工，这个壁厚都能保证结构强度，不会因为壁厚不均产生成型变形，或者加工时出现开裂问题。内部的斜壁角度做了12度的内收，弹落的烟灰会顺着斜面滑到缸底中心位置，不会堆积在缸壁边缘，清理的时候只需要倾斜缸体就能把烟灰全部倒出，不会有残留的烟灰卡在边角缝隙里。

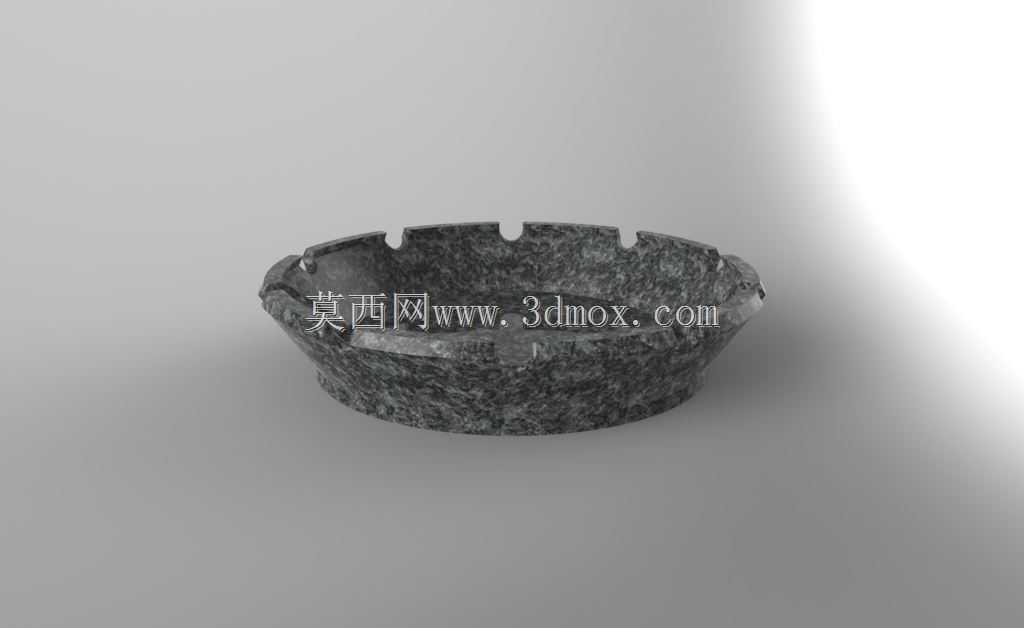

　　外观纹理的处理上，模型表面做了仿天然石材的凹凸肌理，肌理深度控制在0.3mm以内，这个深度既可以模拟出石材的粗糙质感，又不会因为纹理过深，让烟灰卡在纹理缝隙里难以擦拭清理。缸口的边缘做了R2的圆角过渡，没有尖锐的棱角，日常使用挪动的时候不会划伤桌面，也不会在清洁的时候划伤手部。

　　从安装和放置的边界尺寸来看，这款烟灰缸的整体外直径控制在120mm，整体高度35mm，这个尺寸属于桌面器皿的黄金尺寸，不会因为直径过大占用过多桌面空间，也不会因为直径过小，弹烟灰的时候容易落到缸体外面。缸体的整体重量按照仿石材质估算大概在300g左右，这个重量足够保证日常使用时的稳定性，轻微的桌面碰撞不会让缸体翻倒，同时挪动的时候也不会因为过重产生不便。

　　很多同类产品在设计时会忽略缸口和烟槽的衔接处处理，这款模型在每个烟槽和缸口的衔接位置都做了顺滑的曲面过渡，没有直角接缝，烟支搭在上面的时候，不会因为接缝处的棱角把烟纸刮破，烟支燃烧产生的烟蒂掉落时，也会顺着过渡曲面滑入缸内，不会卡在烟槽位置。另外缸体的底部边缘做了R1的小圆角，就算是在玻璃这类光滑的桌面上拖动，也不会刮花桌面表层，适配各种材质的桌面使用场景。

　　从建模的结构逻辑来看，整个模型采用回转体加局部切除的方式构建，先做出整体的回转基体，再均匀切除四个烟槽结构，最后做表面肌理和圆角处理，建模过程中所有的壁厚都保持均匀，后续不管是做3D打印手板验证，还是开模做批量生产，都能直接套用模型结构，不需要做额外的结构调整。内部盛灰空间的深度做了25mm的控制，正常使用情况下，积攒的烟灰不会轻易被风吹出缸外，就算是室内有风扇或者开窗通风的场景，也能避免烟灰飘散到桌面上。
