伊格拉扎奥贝莱扎瓦耶传感针头结构

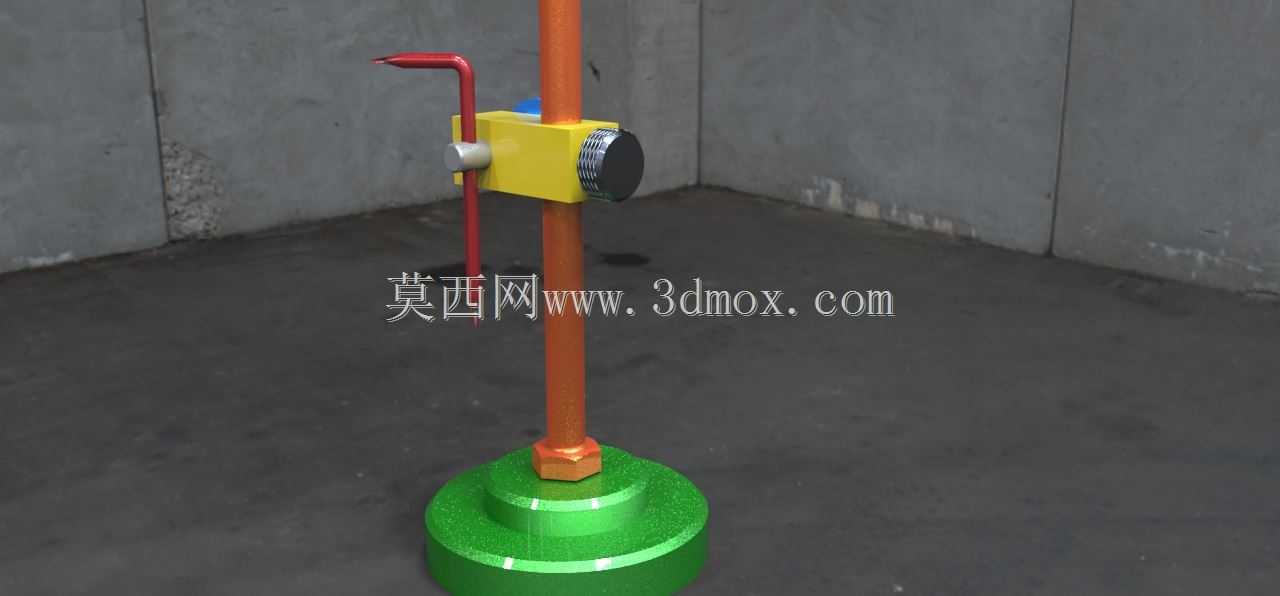

　　在工业现场的位移、形位公差检测场景里，这类传感针头常作为接触式检测的末端执行部件，搭配对应的传感变送单元使用，覆盖机加工件尺寸抽检、自动化装配线到位确认、工装夹具定位校验等多个工况。从结构组成来看，整套组件分为底部安装基座、垂直支撑杆、横向调节固定块、弯型检测针头四个核心部分，各部件之间的配合公差经过反复校核，保证长期使用下的定位精度不会出现偏移。

　　底部安装基座采用阶梯式圆柱结构，下层大直径圆盘作为安装接触面，加工时保证底面平面度控制在0.02mm以内，避免安装后出现倾斜导致检测基准偏差，上层阶梯凸台做了内螺纹孔设计，和垂直支撑杆底部的外螺纹段配合，拧紧后可以实现支撑杆与基座的刚性连接，不需要额外的锁紧件就能保证足够的连接强度，同时也方便后期拆卸更换不同长度的支撑杆来适配不同的检测高度需求。基座整体采用金属材质做表面氧化处理，既保证底座的重量足够维持整套装置的放置稳定性，也能避免车间内的切削液、油污侵蚀造成基座锈蚀，影响安装平面的精度。

　　垂直支撑杆选用等直径的金属圆杆，杆身外圆做了精磨处理，表面粗糙度控制在Ra0.8以内，保证横向调节块在杆身上滑动时不会出现卡滞，同时杆身的直线度公差控制在0.01mm/100mm以内，避免调节块上下移动时出现水平方向的偏移，影响检测针头的位置精度。横向调节固定块采用分体式夹紧结构，块体上开有和支撑杆直径匹配的垂直通孔，侧面设置锁紧旋钮，旋钮前端带防滑压块，拧紧旋钮时压块会紧密贴合在支撑杆表面，将调节块固定在任意高度位置，调节范围覆盖支撑杆的整个有效长度，可以根据不同被测工件的高度快速调整检测针头的垂直位置，不需要重新拆装基座。调节块的水平方向同样开有安装孔，用来固定弯型检测针头，侧面同样设置锁紧结构，能够调整针头的伸出长度，适配不同的水平检测距离需求。

　　弯型检测针头采用硬质合金材质制作，针头末端做了圆弧过渡处理，避免接触被测工件表面时划伤工件表面，尤其是针对有色金属、表面做了喷涂处理的工件，圆弧端头可以有效减少接触压痕。针头的弯角角度经过优化，既可以避开工件上方的遮挡结构，深入到狭窄的检测位置，也能保证接触力的传递方向和传感单元的受力方向一致，减少检测力的分力造成的测量误差。针头和调节块的配合段采用高精度间隙配合，更换不同长度、不同端头形状的针头时，可以直接插拔更换，不需要额外调整其他结构，缩短现场换型的调整时间。

　　在实际安装使用时，首先要将底部基座放置在平整的工作台面或者专用安装支架上，保证基座底面和安装面完全贴合，没有翘边、悬空的情况，之后根据被测工件的检测点位置，先松开垂直方向的锁紧旋钮，上下滑动调节块到大致的高度位置，初步锁紧后再调整针头的水平伸出长度，让针头端头对准需要检测的位置，之后再微调垂直高度，让针头和被测表面保持合适的接触预压量，最后完全锁紧两个方向的锁紧旋钮，确认针头没有松动之后就可以接入对应的传感单元开始检测。整套结构的安装边界不需要太大的操作空间，基座直径控制在80mm以内，垂直支撑杆的总高度在200mm左右，即使是在空间紧凑的工装夹具旁、自动化生产线的工位间隙里也能完成安装，不需要对现有工位做大规模的改造。

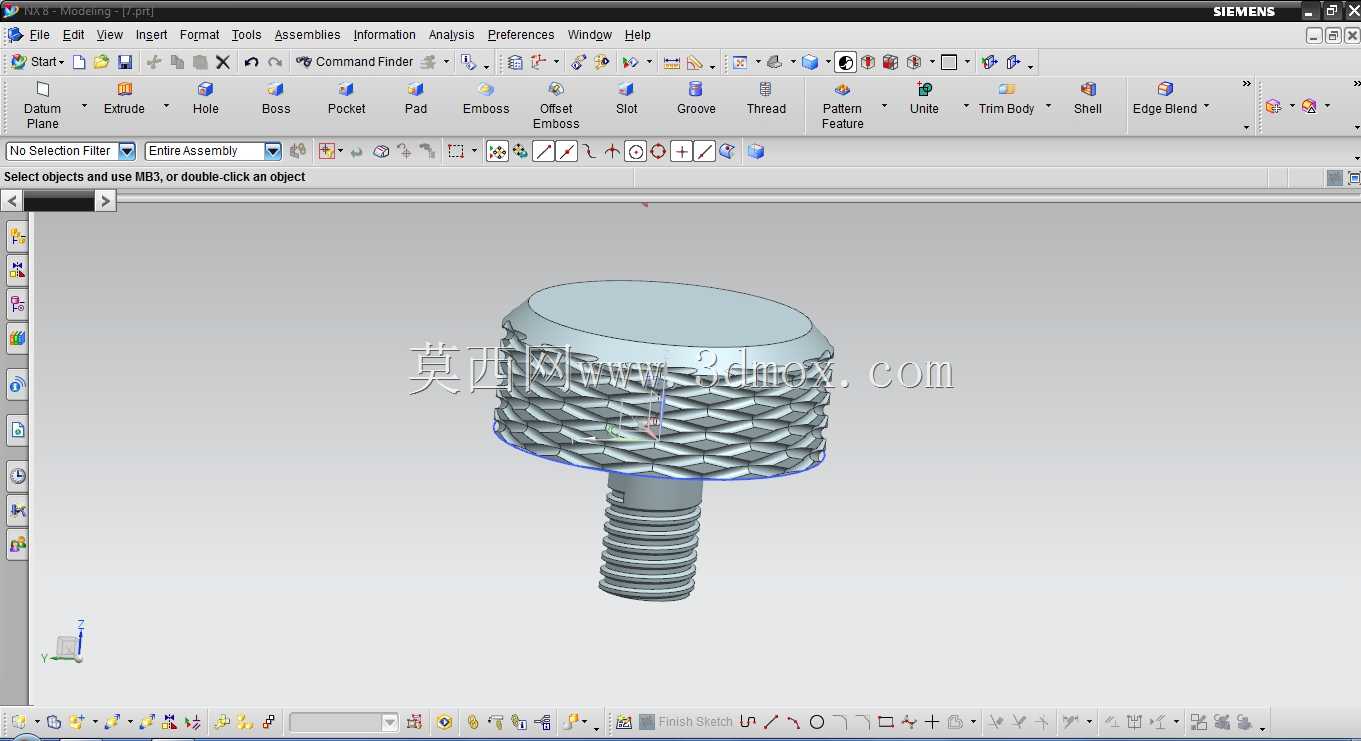

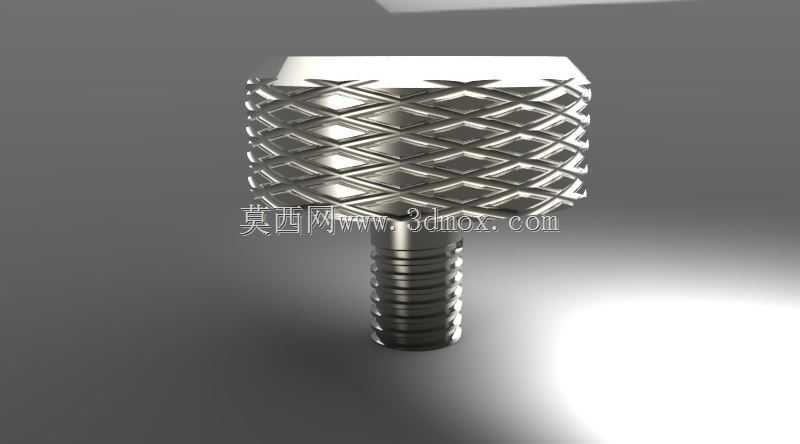

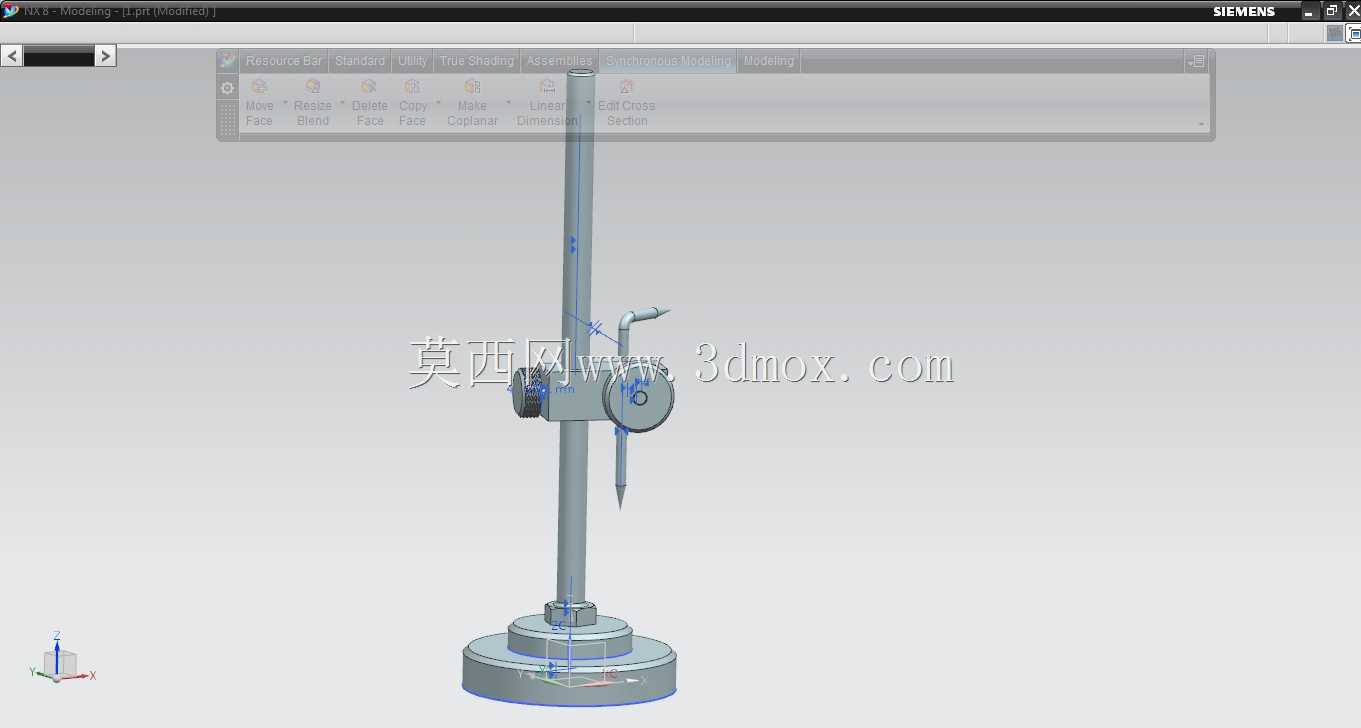

　　从设计思路上来说，这套结构优先考虑的是现场使用的调节便捷性和长期使用的精度稳定性，所有的运动配合面都做了耐磨处理，锁紧结构采用大尺寸的滚花旋钮，操作人员不需要借助额外工具，徒手就能完成松紧调节和位置调整，适合车间现场的快速调试场景。各部件之间的连接都采用通用的标准螺纹、标准孔轴配合，单个部件出现磨损时可以单独更换，不需要更换整套组件，降低后期的维护成本。在建模过程中，所有配合面的公差都按照实际装配要求做了参数化设置，虚拟装配时已经验证了各部件之间不存在运动干涉，调节块在全行程移动时都能保持顺畅，锁紧后不会出现位置滑移，针头的受力传递路径经过校核，常规检测力下不会出现针头变形、支撑杆弯曲的情况，能够满足工业现场常规接触式检测的精度和可靠性要求。
