桌面式斯特林动力装置结构设计

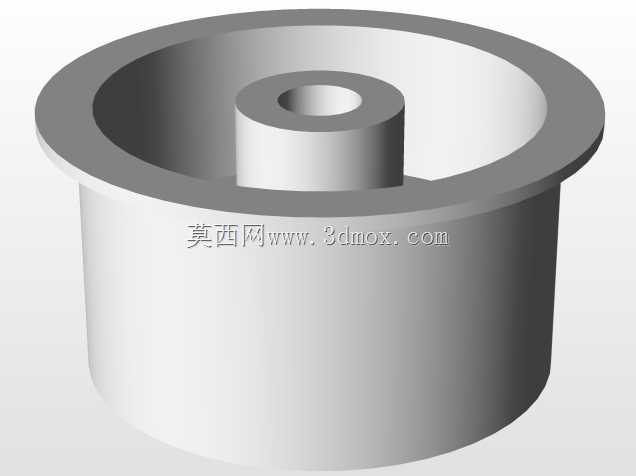

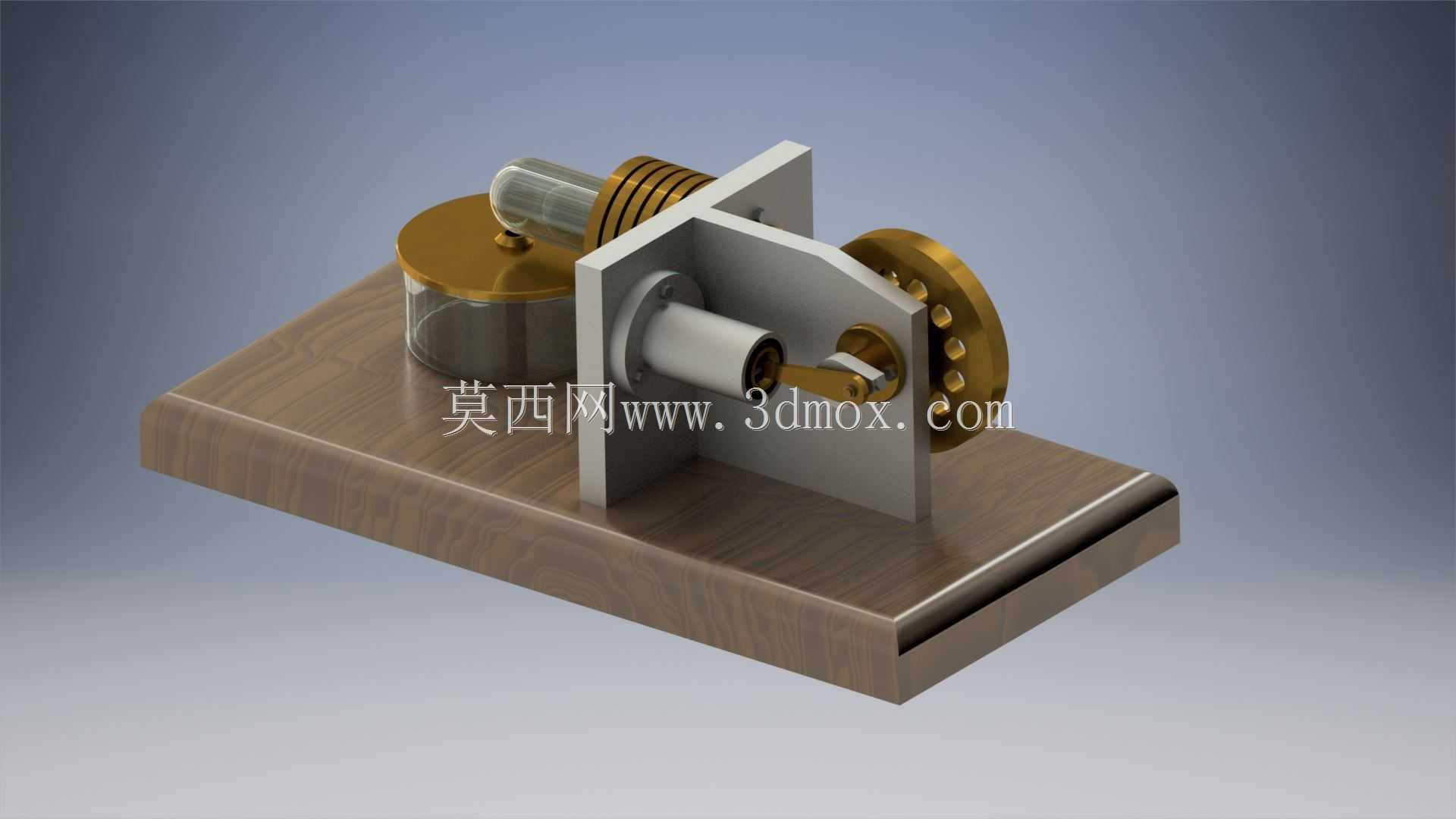

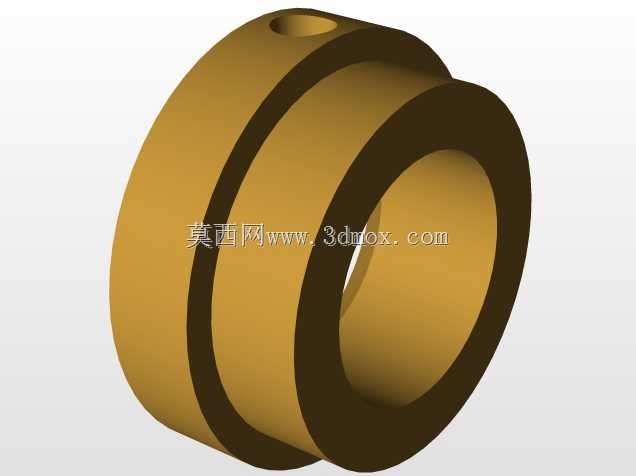

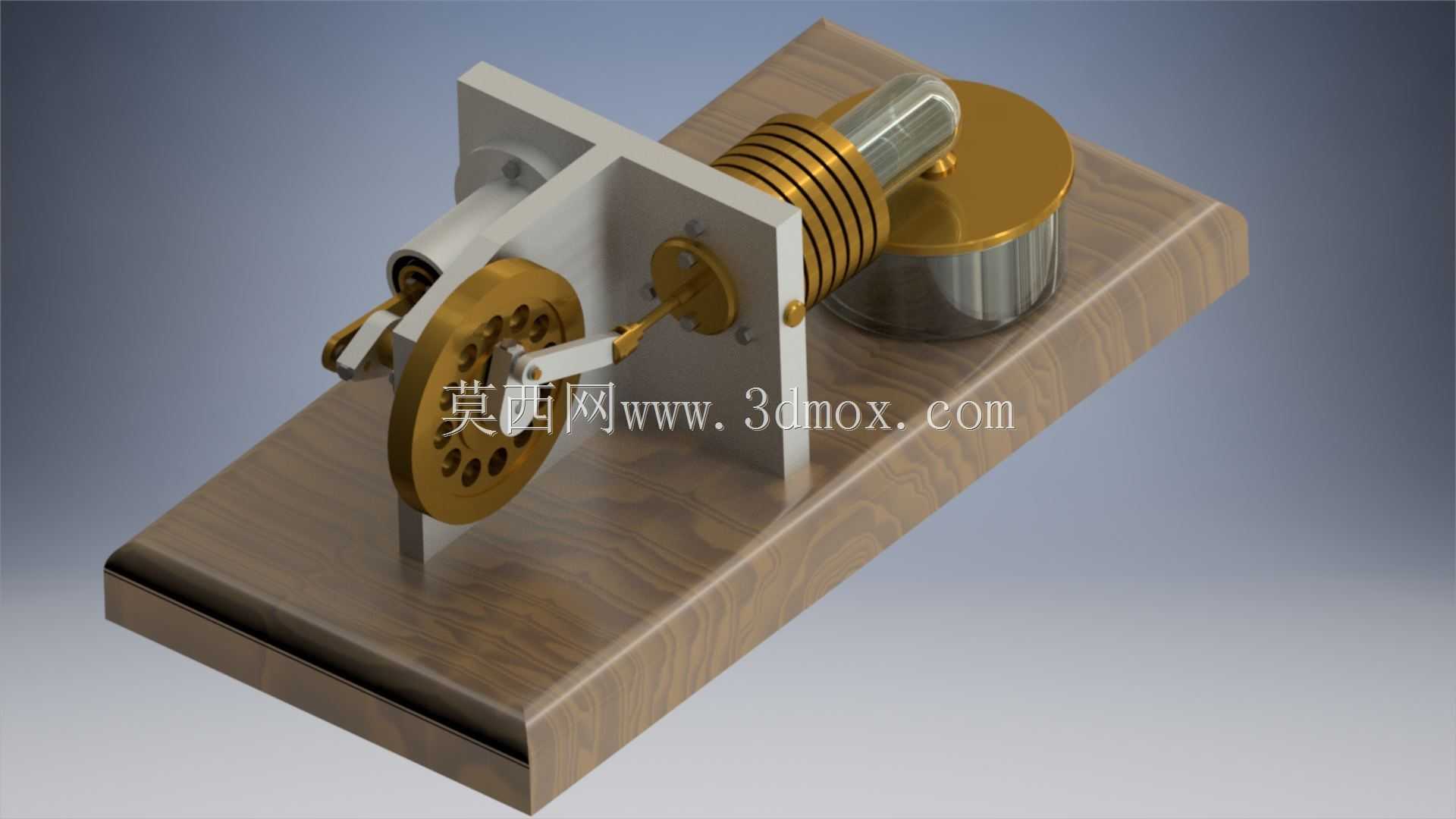

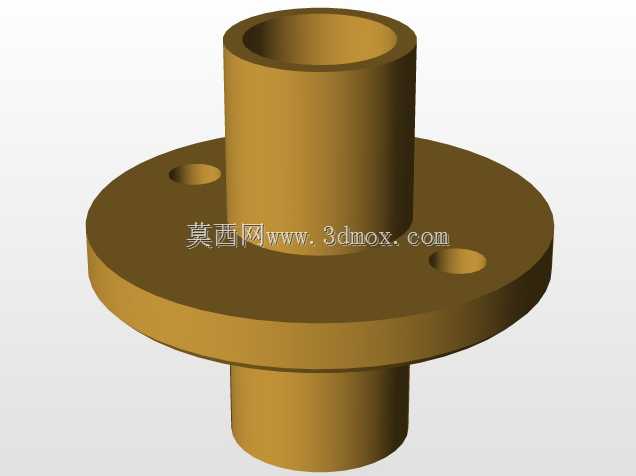

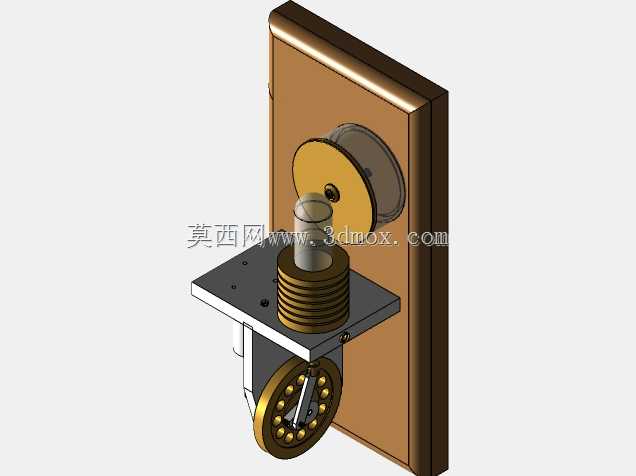

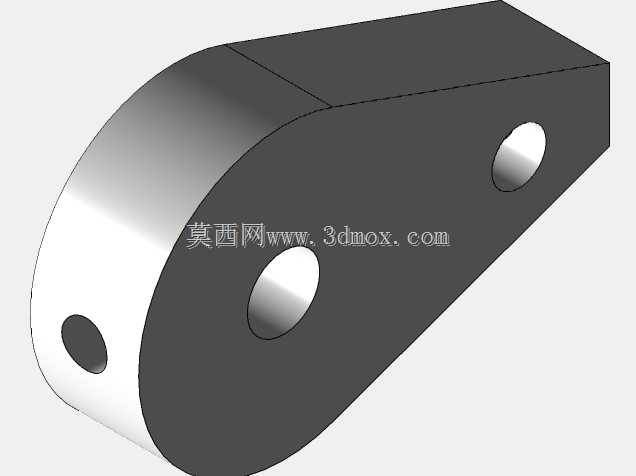

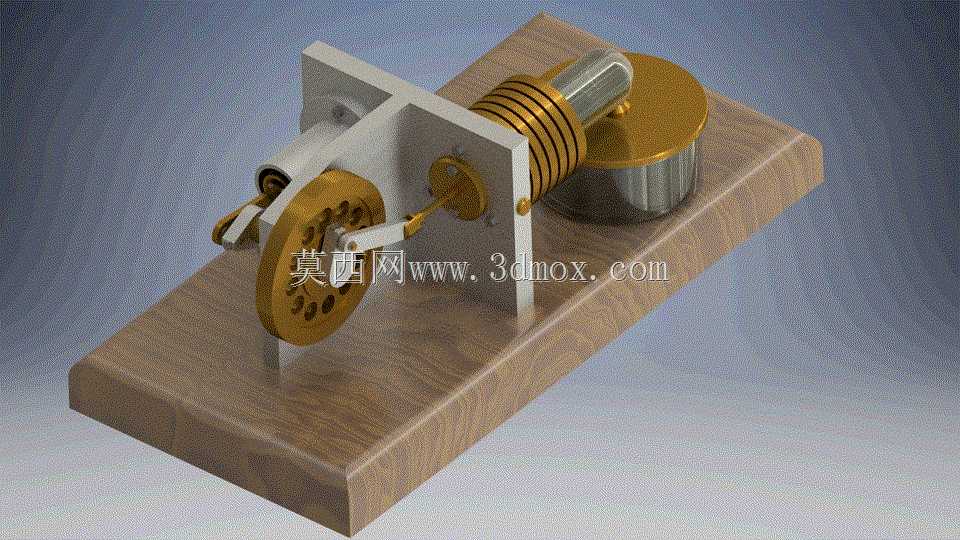

　　这款外燃式闭环热力循环动力装置，常被应用于高校工程热物理教学演示、小型余热回收场景试验、桌面级科普教具制作等领域，不同于依靠内燃爆燃做功的传统内燃机，它依靠封闭腔体内工质的受热膨胀、遇冷收缩形成压差，推动传动机构完成连续回转运动，运行过程无气门配气结构、无排气爆震，运转静谧性表现突出，可适配太阳能聚焦供热、低品位工业余热、生物质燃料燃烧等多种低品位热源输入，在分布式小型能源利用、偏远地区离网供电试验场景中具备独特的应用优势。从结构设计逻辑来看，整套装置采用卧式集成布局，将核心做功组件、配气组件、传动飞轮全部集成在整块实木材质的安装基座上，基座表面做平整铣削处理，所有支撑立柱的安装孔位同轴度公差控制在0.02mm以内，

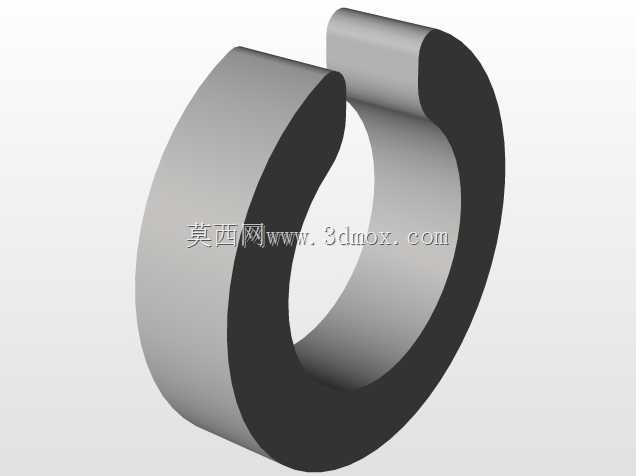

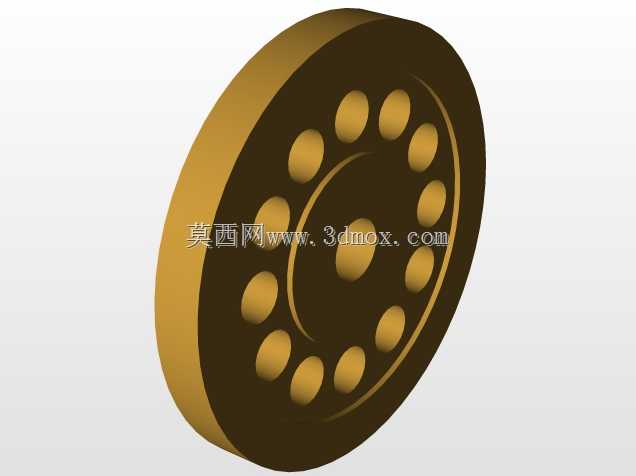

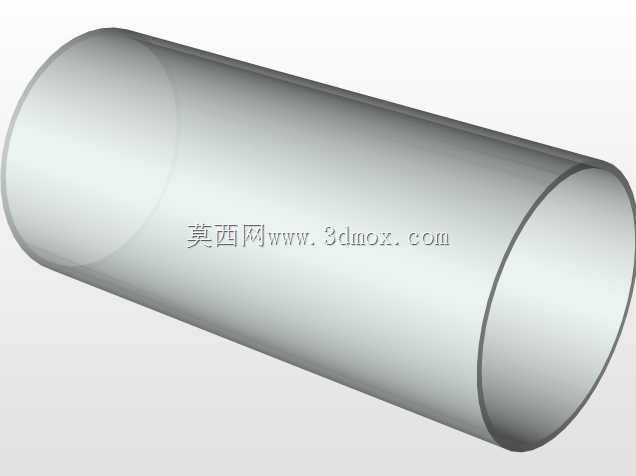

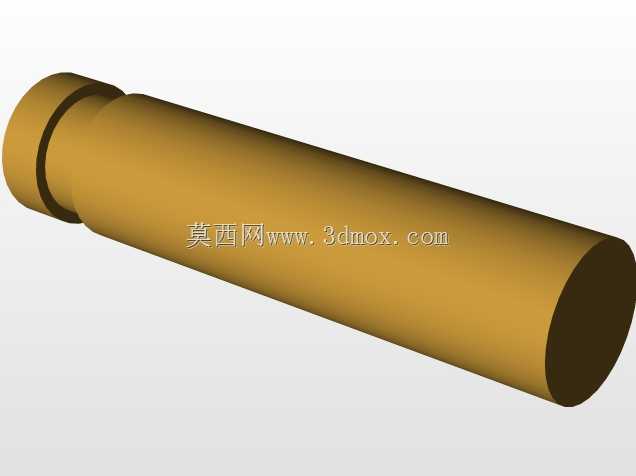

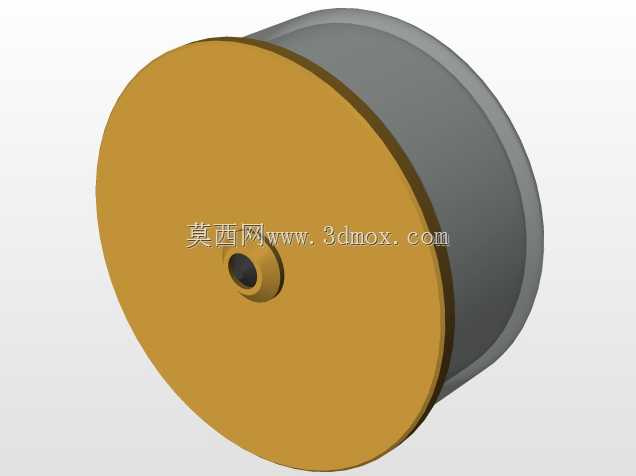

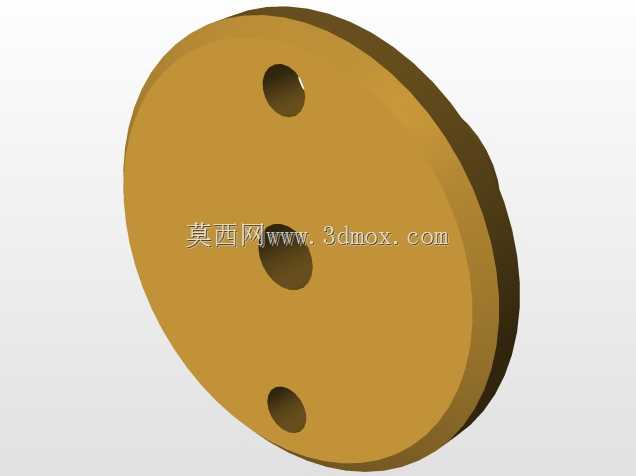

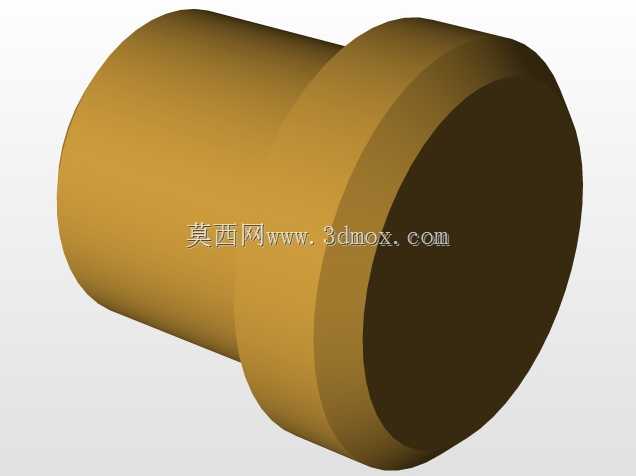

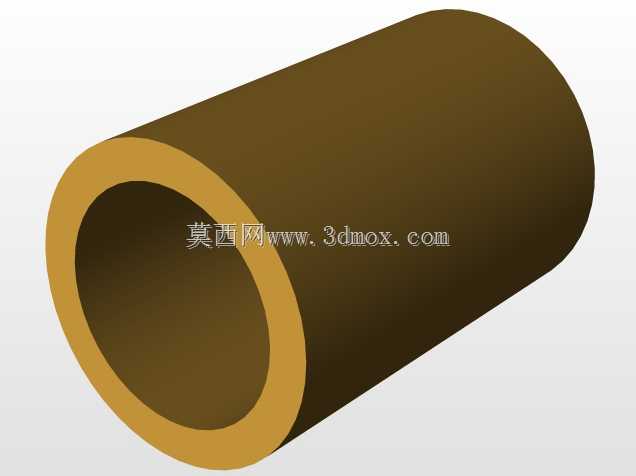

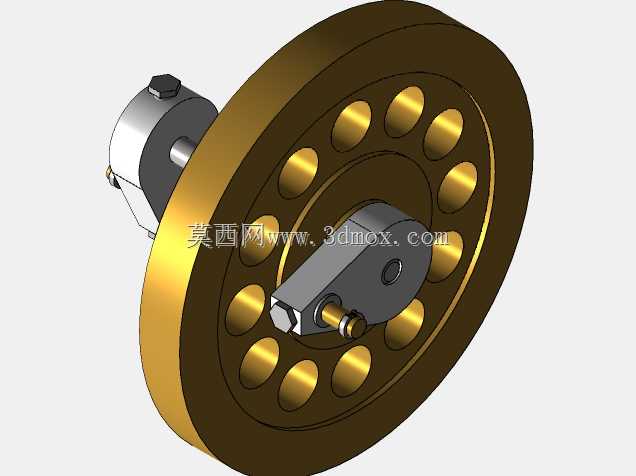

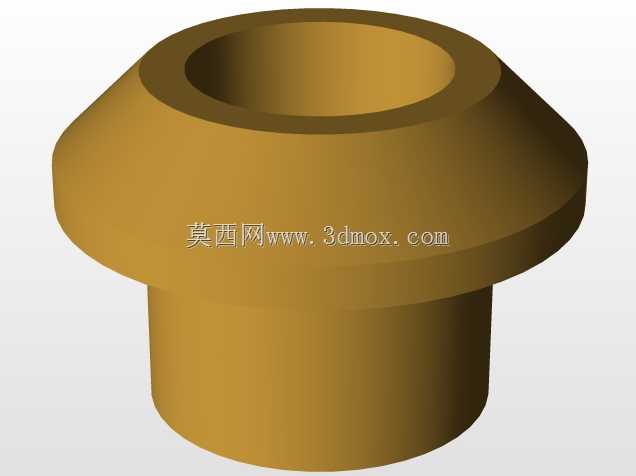

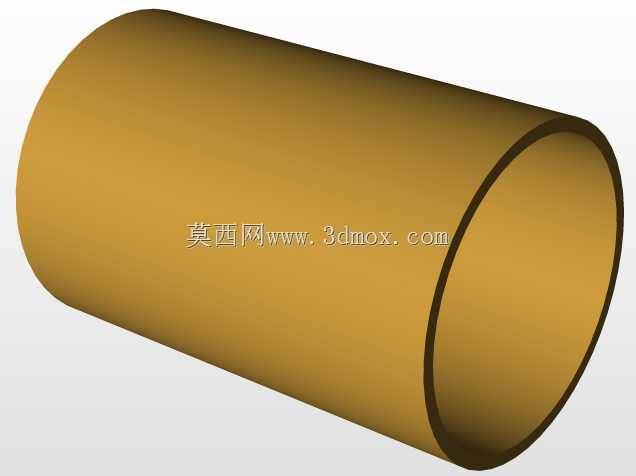

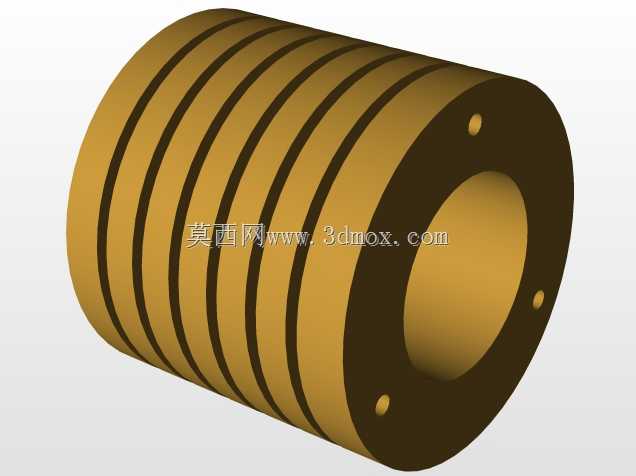

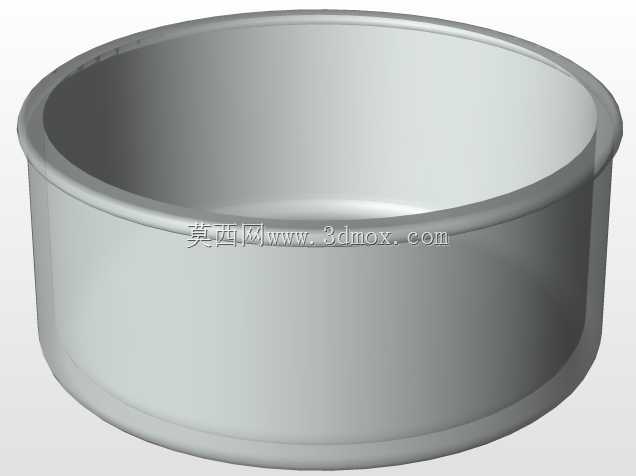

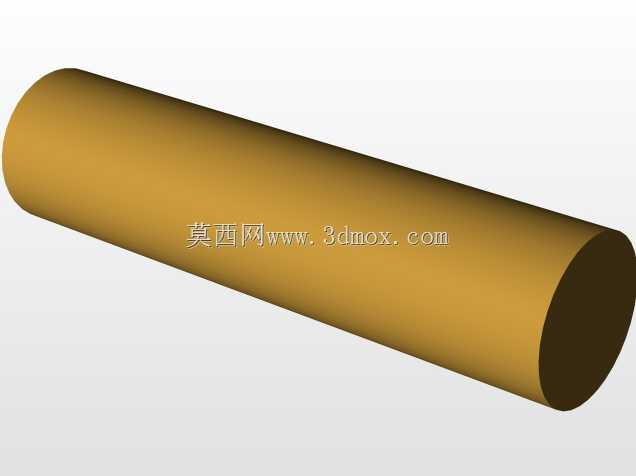

　　避免传动过程中出现卡滞偏磨问题。核心的置换器与动力活塞采用同轴错位布置，置换器腔体外壁设置密集环形散热鳍片，增大与空气的接触换热面积，保证冷端腔体能快速建立稳定的温度梯度，热端采用黄铜材质的密封端盖，耐高温导热性能优异，可快速将外部热源的热量传导至腔体内的工质，加热段与冷却段之间设置隔热衬套，阻断冷热端的直接热传导，减少不必要的热量耗散，提升循环热效率。传动系统采用经典的曲柄连杆结构，动力活塞通过铰接连杆连接至带配重的飞轮轮盘，飞轮采用镂空辐条设计，在保证转动惯量满足连续过死点需求的前提下，尽可能降低自身重量，减少不必要的转动惯量损耗，轮盘边缘做倒角处理，运转过程中可直观观察到回转运动的传递过程。

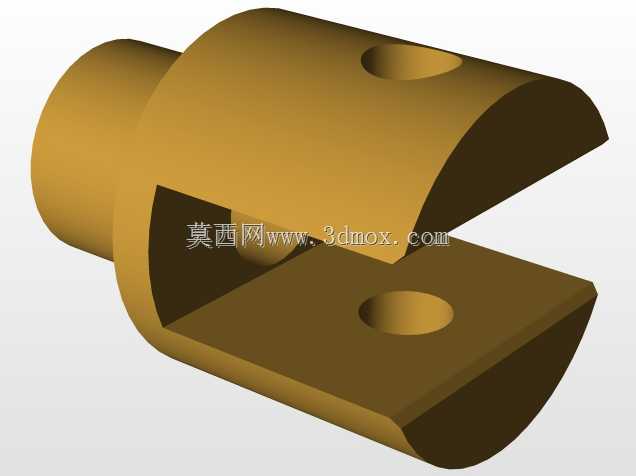

　　整套装置的安装边界尺寸适配常规桌面摆放需求，基座长宽尺寸控制在200mm*120mm范围内，整体高度不超过100mm，所有运动部件的外轮廓均不超出基座边缘，摆放时无需额外预留过大的安全操作空间，安装时仅需保证基座水平放置，热端正对热源位置即可，无需复杂的管路连接与调试工序。在结构细节处理上，所有运动铰接位置均采用间隙配合的销轴连接，预留0.01mm的运转间隙，涂抹耐高温润滑脂后可实现长时间无卡滞运转，活塞与腔体之间采用低摩擦系数的密封件，既保证封闭腔体的气密性，又不会产生过大的摩擦阻力损耗做功功率。配气机构的相位角经过反复调校，与动力活塞的运动相位差保持在90度，保证工质在冷热端之间的置换时机与活塞运动行程精准匹配，

　　避免出现做功相位偏差导致的运转无力、无法连续回转问题。不同于工业级大功率斯特林发动机的复杂管路与换热结构，这款小型装置在设计时优先考虑结构的直观性与易加工性，所有零部件均可通过常规的车削、铣削工序完成加工，无需特殊定制的异形构件，适合机械设计从业者进行热力循环结构验证、传动机构运动仿真练习，也可作为科普场景下的实体演示装置，直观展示外燃机的热功转换全过程，帮助观察者理解闭式循环热力发动机的工作原理。在实际使用场景中，仅需在热端底部放置酒精灯等小型热源，预热30秒左右即可推动飞轮开始连续回转，运转过程中可通过调整热源距离热端的位置，改变冷热端的温度差，进而调整飞轮的回转转速，整套装置无复杂的电控组件，纯机械结构的可靠性极强，日常维护仅需定期给铰接销轴补充润滑脂即可，无需复杂的保养工序。
