拉杆式标准气缸三维结构设计模型

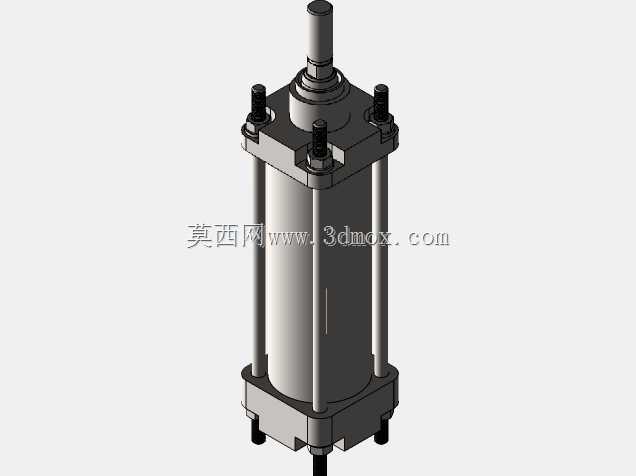

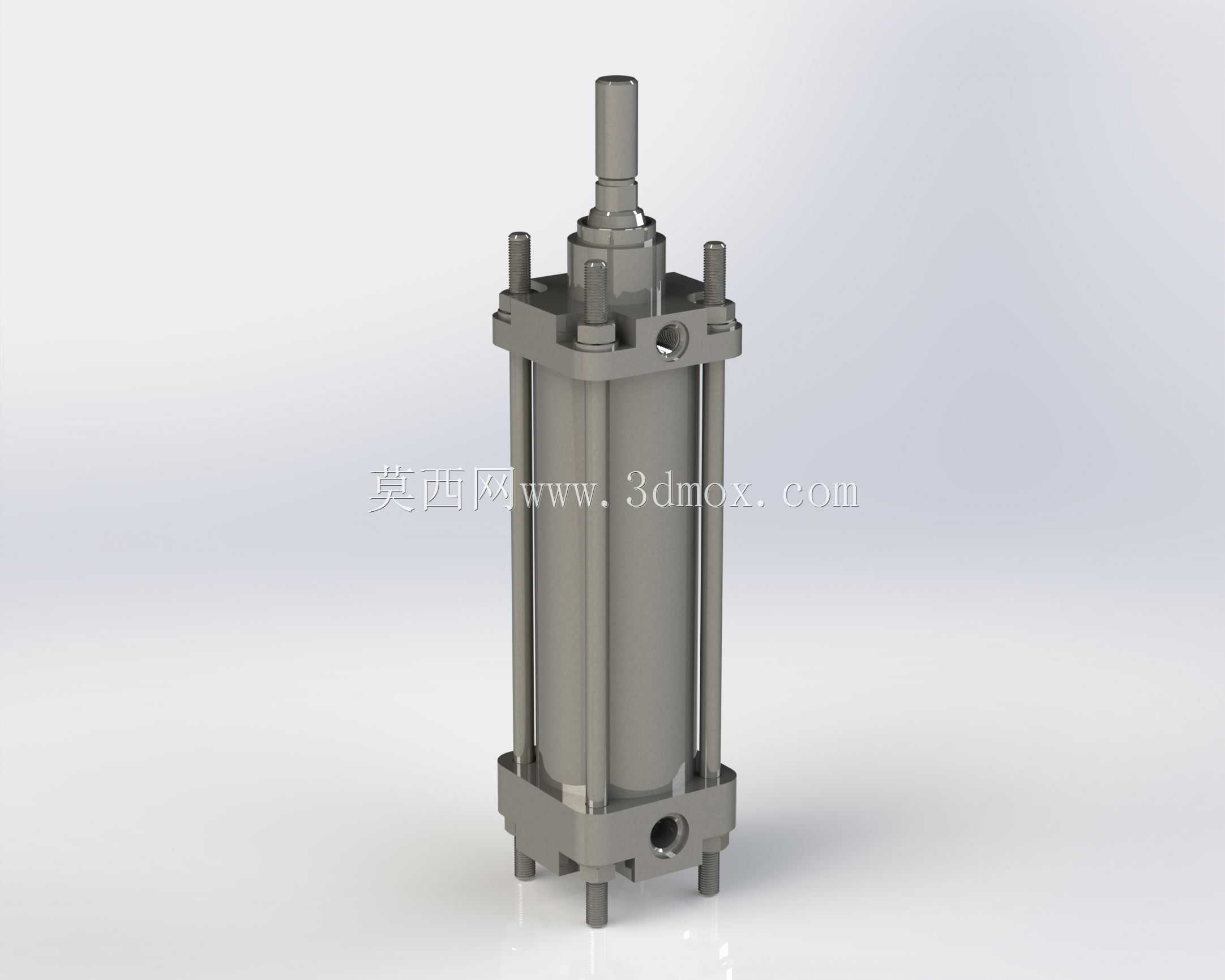

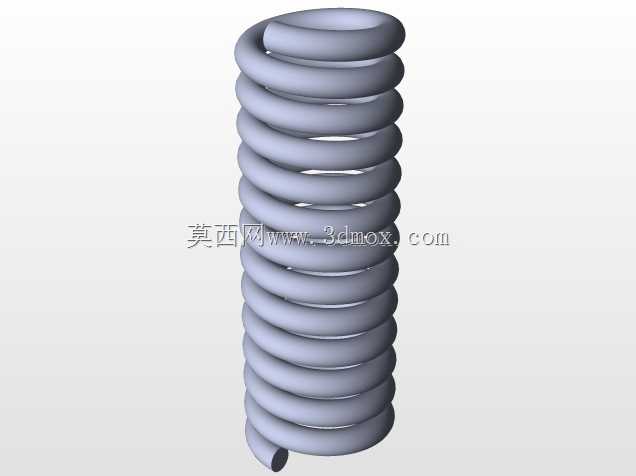

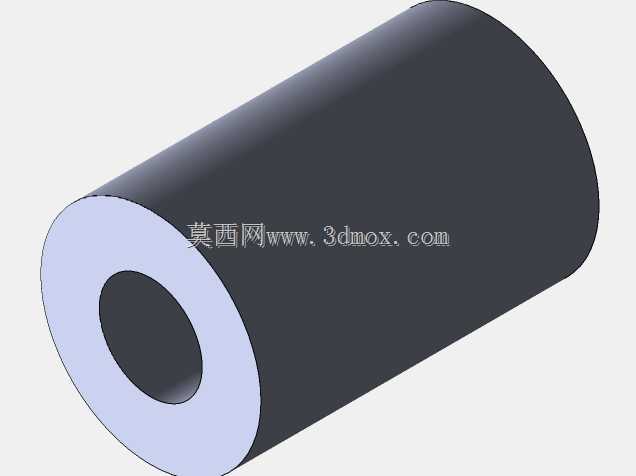

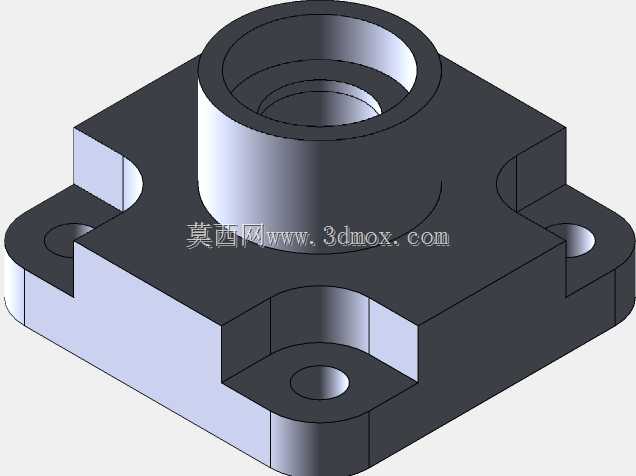

　　这款拉杆式气缸的三维结构，完整还原了常规气动执行元件的全装配细节，从端盖拉杆的预紧结构到活塞密封的沟槽设计，都按照实际工业应用的尺寸逻辑搭建，可直接用于气动回路的布局校核、设备安装空间的干涉检查，也能作为非标自动化设计中气缸选型的三维参考样本。在实际工业场景里，这类拉杆式气缸的应用覆盖极广，从自动化生产线的工件推料、工位顶升，到工装夹具的夹紧动作、包装设备的压合工序，只要是需要直线往复输出推力拉力的气压传动场景，都能见到这类结构的身影，相比薄型气缸它的输出扭矩冗余更足，相比无杆气缸它的侧向负载耐受能力更强，适合中等行程、中等负载的常规直线动作工位。从结构设计逻辑来看，模型里的四根贯穿拉杆承担了前后端盖的拉紧受力，

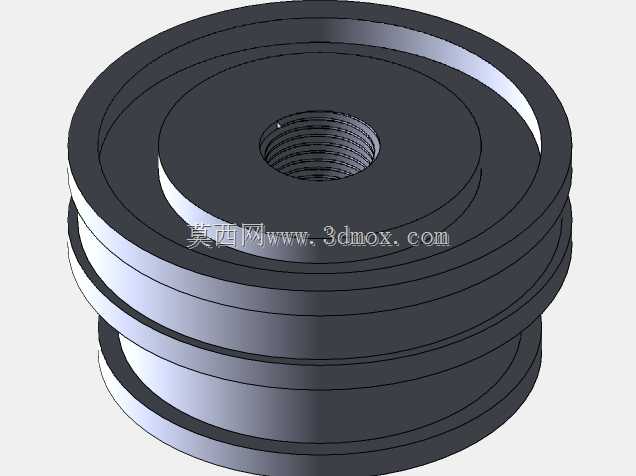

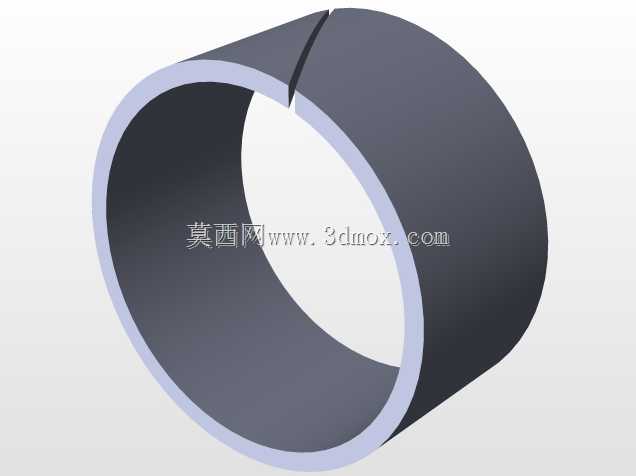

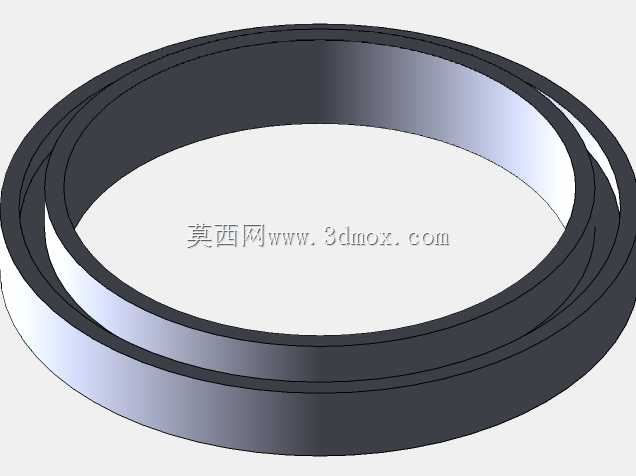

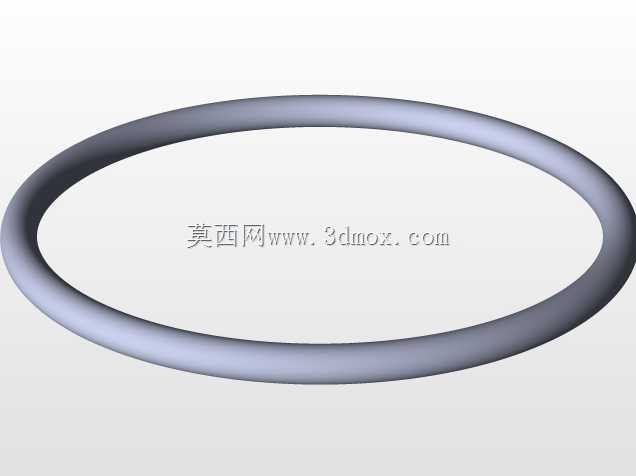

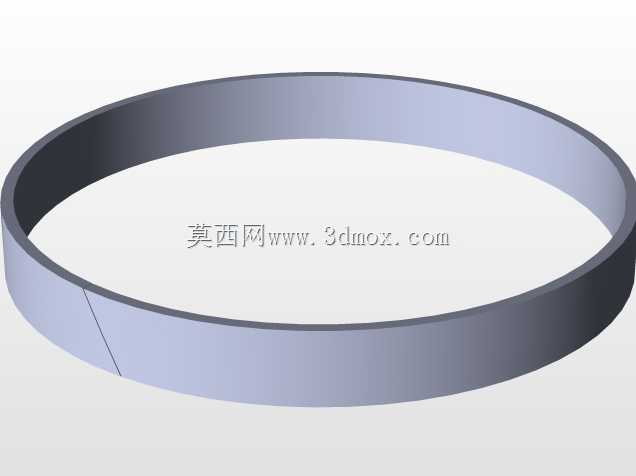

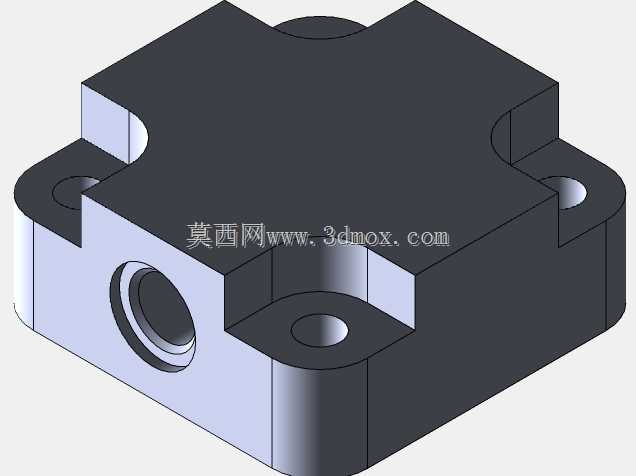

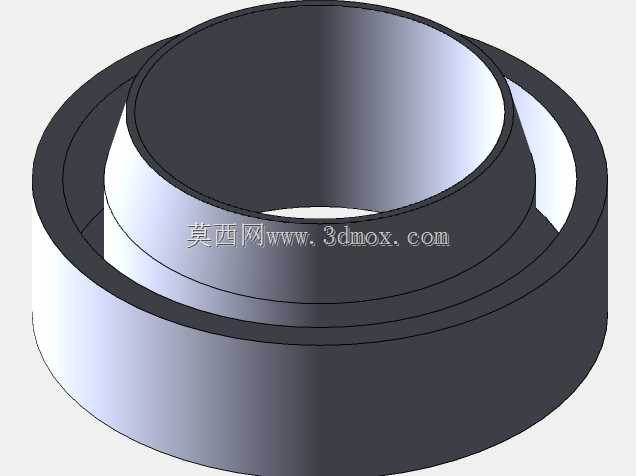

　　工作时缸筒内部充入压缩空气，推动活塞带动活塞杆做轴向伸缩，端盖上的进出气口分别对应活塞的两个腔室，通过换向阀切换气路就能实现伸出与缩回的动作切换；前后端盖都设计了与活塞杆、活塞配合的密封沟槽，可适配O型圈、斯特封等常规气动密封件，避免工作过程中出现气压泄漏导致的输出力不足问题，活塞杆伸出端还预留了防尘圈的安装位置，能阻挡车间环境里的粉尘、切削液进入缸筒内部，延长密封件的使用寿命。从安装边界来看，模型还原了标准拉杆气缸的安装尺寸特征，前后端盖都预留了通孔安装位，既可以选择前端盖法兰安装、后端盖脚架安装，也能搭配中间耳轴、尾部耳环等附件实现摆动式安装，适配不同设备的安装姿态需求；缸筒两侧的气口采用标准内螺纹接口，

　　可直接对接常规气动快插接头，不需要额外做接口转换；活塞杆端部设计了标准外螺纹，可配套浮动接头、连接头与负载端连接，抵消安装时的微小同轴度误差，避免活塞杆承受额外径向力导致的弯曲变形、密封偏磨问题。在做设备三维布局时，这个模型可以直接导入装配体中，核对气缸伸出、缩回两个极限位置的空间余量，避免动作过程中与周边的型材、传感器、管线发生碰撞，同时可以根据模型的安装孔位，提前设计安装支架的结构与尺寸，减少现场安装调试时的改造成本。模型的所有零件都按照实际加工的工艺逻辑拆分，缸筒采用挤压铝合金型材加工，端盖采用压铸铝合金成型后做二次机加工，拉杆采用碳钢调质处理后表面镀锌防锈，活塞杆采用中碳钢表面镀硬铬处理，兼顾耐磨性能与防锈能力，

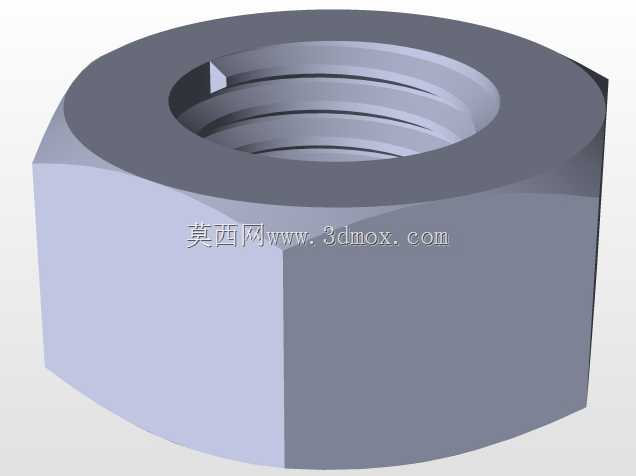

　　这些材质对应的结构细节在模型里都有体现，比如缸筒的内壁粗糙度要求对应的光滑特征、活塞杆表面的高光洁度结构、拉杆两端的螺纹预紧结构，都和实际量产的气缸结构保持一致。对于刚接触气动设计的工程师来说，这个模型可以直观理解拉杆气缸的内部装配关系，搞清楚密封件的安装位置、气路的走向、受力的传递路径，避免选型时只看缸径行程参数，忽略安装尺寸、气口位置、附件适配性导致的选型错误；对于做设备改造的工程师来说，可以直接套用这个模型的安装尺寸，快速完成旧设备气缸替换的三维校核，不用反复测量实物尺寸，提升设计效率。
