手动式管材切断工装结构设计

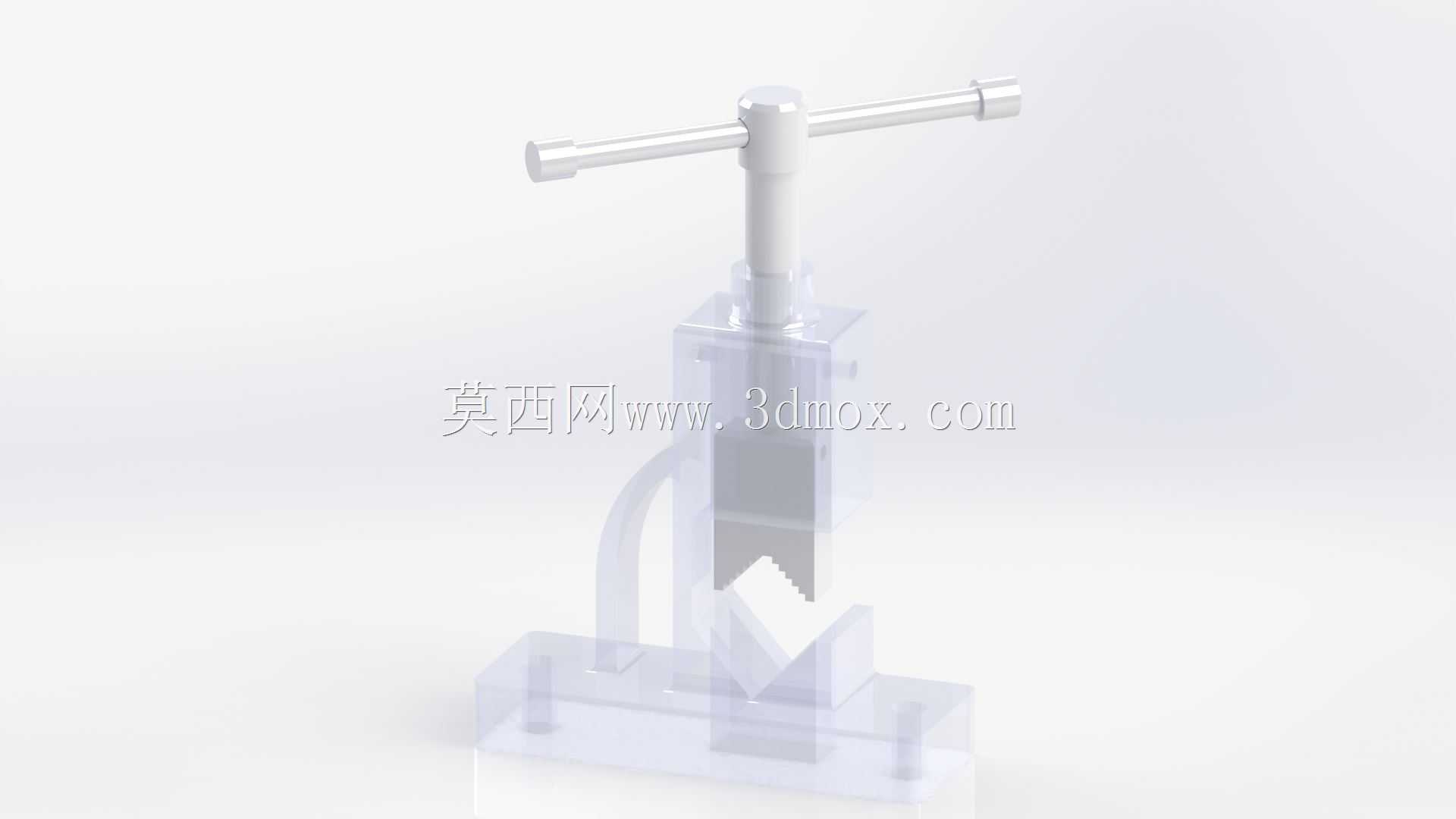

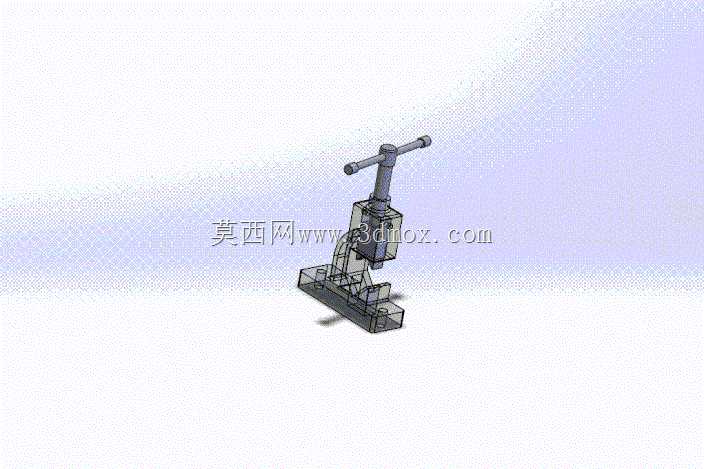

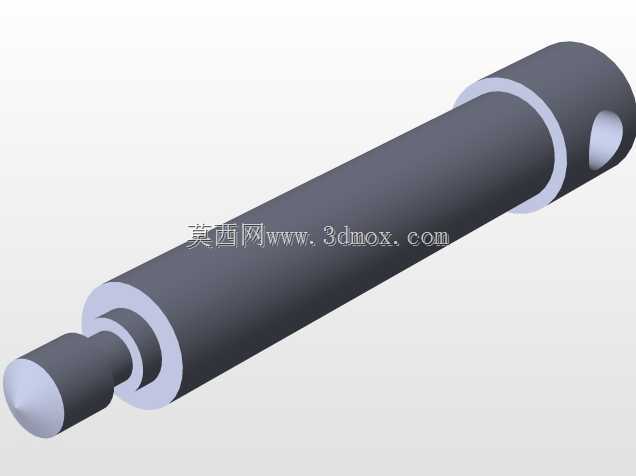

　　在现场管路维修、小批量五金加工、教学实训以及家装水电作业场景中，这类手动切管装置的使用频率远高于大型电动切管设备，它不需要外接电源气源，整体结构紧凑重量轻，单人即可完成操作与转移，适配薄壁金属管、硬质塑料管等常见小直径管材的定长切断作业，尤其适合狭窄空间内的管路改造、设备维保环节的现场配管工作，能避免电动设备携带不便、接线受限的问题。从结构功能来看，该装置采用T型旋转手柄作为动力输入部件，手柄横向杆长度经过力臂优化，操作人员双手握持横向杆两端施加旋转扭矩时，可通过中部的丝杆结构将旋转运动转化为垂直方向的直线进给运动，丝杆下端连接带锯齿刃口的切刀，切刀采用V型定位结构，与底座上的V型支撑座形成对中夹持，能保证管材切断面与管材轴线垂直，

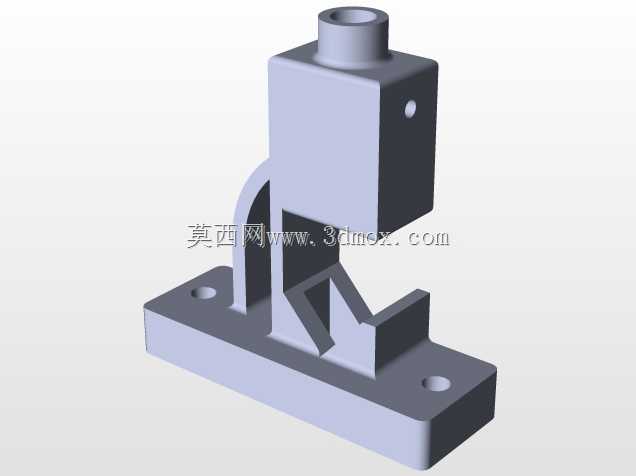

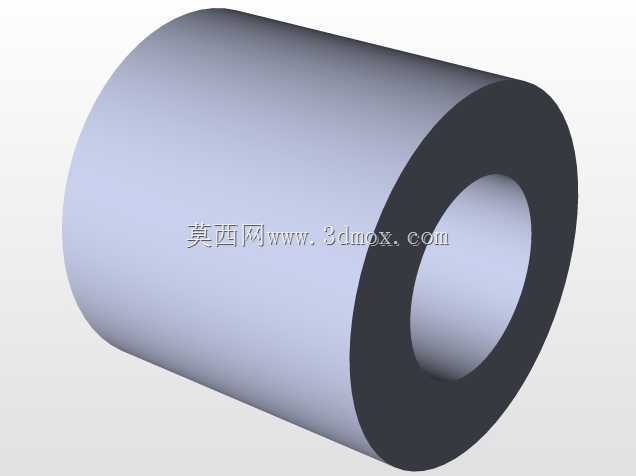

　　避免切口歪斜导致的后续管路对接密封不良问题。底座部分采用透明硬质材质做结构示意，实际量产版本多采用铸铁或铝合金压铸成型，底部预留安装孔位，可通过螺栓固定在工作台面或者临时木质垫板上，安装边界尺寸控制在小范围区间，不需要占用过大的操作空间，丝杆的有效行程覆盖常见小直径管材的外径范围，进给过程中带有导向结构，避免切刀下压时出现偏摆，保证刃口受力均匀，延长切刀使用寿命。设计思路上，这款装置优先考虑操作的便捷性与维护成本，整体没有复杂的传动部件，丝杆与螺母的配合采用标准梯形螺纹，磨损后可直接替换标准配件，切刀作为易损件采用快拆式固定结构，不需要拆解整个机架即可完成刃口更换；V型支撑座的角度经过适配，可兼容一定直径范围内的圆管，

　　不需要频繁更换夹持工装，针对不同材质的管材，仅需要更换对应刃口角度的切刀即可完成切割作业，比如切割薄壁铜管采用细齿刃口，切割PVC硬质塑料管采用宽刃切口，减少管材切口的毛刺变形。实际操作时，先将待切割管材放置在底座V型支撑座上，调整管材位置对准切割标记线，旋转T型手柄带动切刀缓慢下压，接触管材表面后确认对中位置无误，再持续施加旋转力，切刀逐步切入管材管壁，过程中可适当小角度转动管材，保证圆周方向切口均匀，直到管材完全切断，整个过程不需要施加过大的轴向冲击力，依靠丝杆的机械增力即可轻松完成切断，相比传统手锯切割，切口更平整，切割效率更高，也不会产生大量的切屑飞溅。结构细节上，T型手柄与丝杆的连接采用防脱固定结构，

　　避免操作过程中手柄脱落，丝杆与机架的配合部位设置有润滑储油槽，定期加注润滑脂即可保证进给顺畅，减少螺纹磨损；底座的V型支撑座与切刀的对中精度在装配时通过定位销保证，出厂时不需要反复调试即可保证切割垂直度，整体结构没有冗余部件，所有受力部件均经过强度校核，在最大切割直径范围内作业时不会出现结构变形、丝杆弯曲的问题，适合长期在无动力供应的作业场景下使用，也可作为五金加工工坊的备用切割工具，应对临时小批量切管需求。
