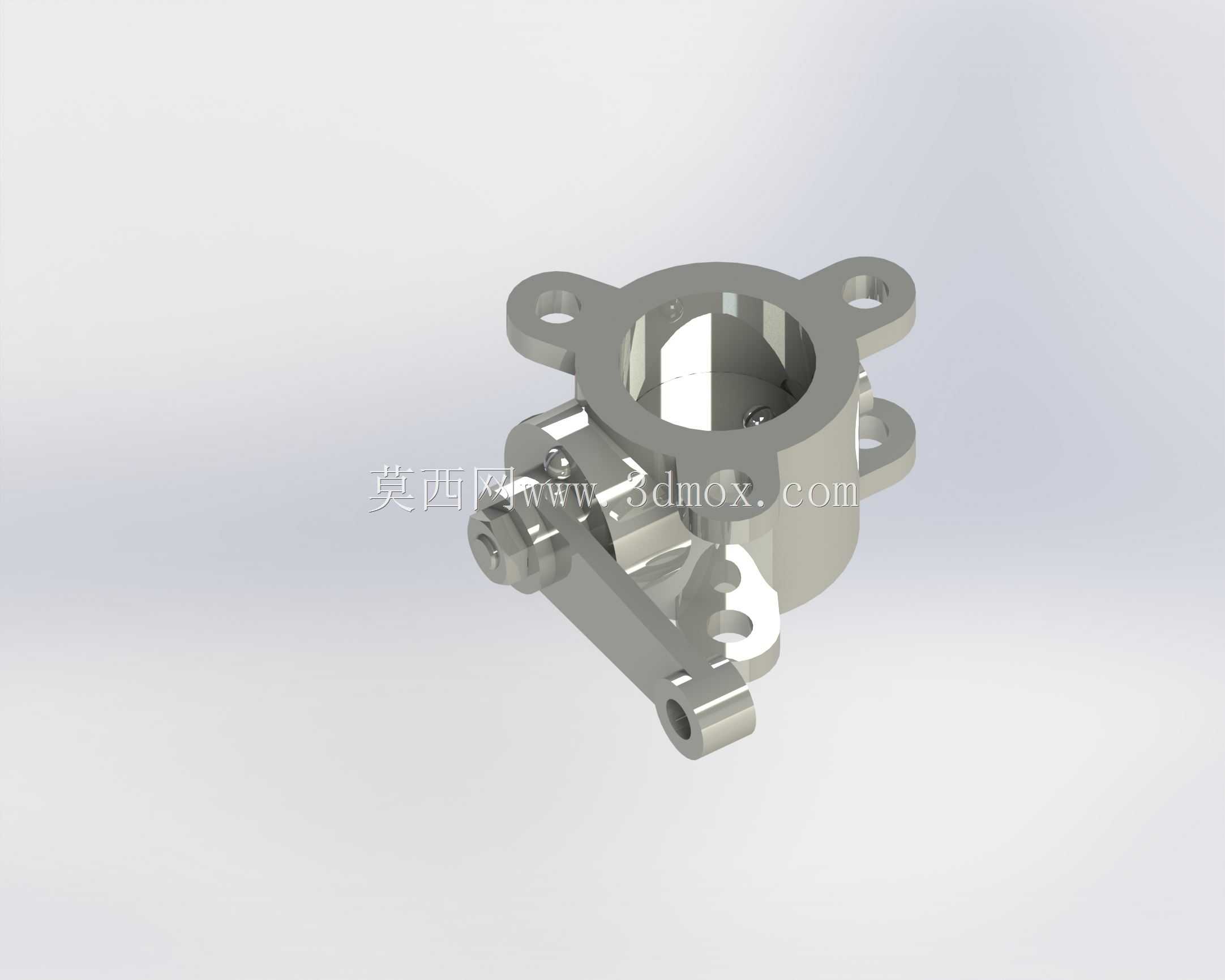

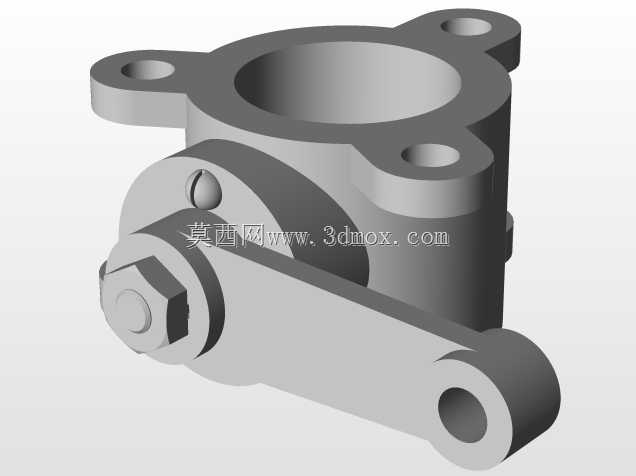

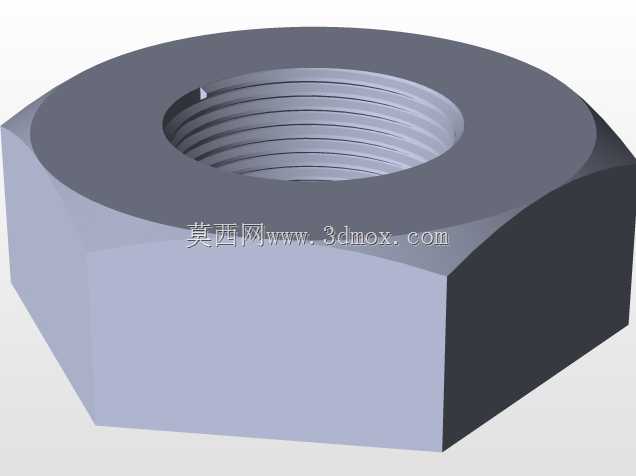

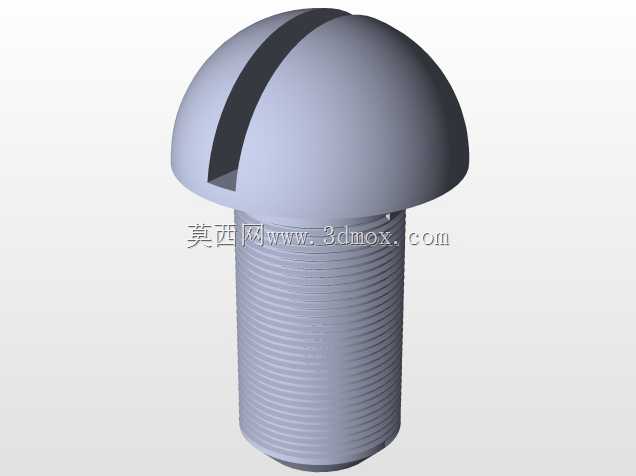

带安装支座的杠杆驱动式蝶阀结构

　　这款蝶阀的结构设计，首先要匹配小通径流体管路的通断与流量调节需求，常见应用在小型化工配料管路、实验台流体输送管线、小型设备冷却循环回路这类对安装空间有严格限制的场景里，相比同通径的闸阀、截止阀，它的结构轴向尺寸更短，能在紧凑的管路布局里节省安装空间，不需要预留过长的阀杆操作行程空间。从结构功能来看，它的核心启闭件是绕阀杆轴线旋转的蝶板，旋转角度在0到90度之间，转到90度时阀门处于全开状态，调整旋转角度就能对应调节管路内的流体通流面积，实现不同开度下的流量控制，这款采用杠杆式驱动结构，相比手柄直连的普通蝶阀，操作力矩更小，在管路带压状态下启闭操作更省力，不需要施加过大的操作力就能完成开度调整，同时杠杆结构的传动间隙更小，

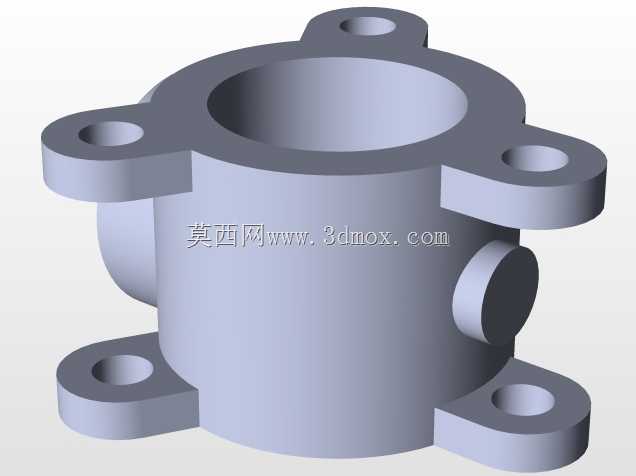

　　开度控制的精度更高，适合需要频繁调节流量的工况。设计思路上，首先考虑的是安装适配性，阀体顶部做了带两个安装孔的法兰式支座，既可以直接通过螺栓固定在管路支架上，也能适配后续加装气动、电动执行器的安装需求，不需要额外加工转接法兰，阀体侧面的侧向接口可以兼容旁通管路或者压力检测接头的安装，不用在管路上额外开孔焊接接头，减少管路的泄漏点。阀体的流道做了等径圆弧过渡设计，全开状态下蝶板与流道内壁的间隙均匀，流体通过时的局部阻力更小，不会在阀腔内形成明显的涡流区，降低流体输送过程中的压损，也能减少流体中杂质在阀腔内的淤积，适合输送带少量细小颗粒的流体介质。密封结构上，阀座采用嵌入式安装在阀体的环形槽内，不需要额外的压盖固定，

　　更换密封件时只需要拆开阀杆端盖就能取出旧阀座，维护操作更简便，蝶板的密封面做了圆弧贴合设计，关闭状态下密封面的接触压力均匀分布，不会出现局部压力过大导致密封件过早磨损，也不会因为接触压力不足导致密封失效。安装边界方面，阀体的轴向总长度控制在同通径法兰蝶阀的三分之二左右，上下方向的最大轮廓尺寸包含杠杆手柄的全行程摆动范围，安装时需要在阀体侧面预留足够的手柄摆动空间，避免手柄被周边管路或者设备构件挡住，无法完成全开全关操作；顶部的两个安装孔孔距符合通用小通径阀门的安装支架孔距标准，可以直接适配市面上常规的阀门安装支架，不需要定制加工支架；阀体两端的连接端面采用平面密封结构，既可以通过卡箍连接，也能适配法兰转接接头，

　　能兼容多种管路连接方式，不需要针对不同连接形式更换阀体。从实际使用的角度，这款蝶阀的杠杆驱动结构做了行程限位，在全开和全关位置都有硬限位结构，避免操作时旋转角度过大导致蝶板撞击阀座或者阀杆扭转变形，阀杆与阀体之间采用轴套配合，转动时的摩擦阻力小，长期使用也不会因为锈蚀导致阀杆卡涩，适合在常温的水、低压气体、轻度腐蚀性流体的管路中使用，结构上没有多余的外露零件，整体外观整洁，外露的运动部件都做了圆角处理，避免操作时剐蹭操作人员，也不容易积灰，日常清洁维护更方便。在做三维建模的时候，要重点注意阀杆与蝶板的配合公差，还有阀座的压缩量控制，阀座压缩量过大会导致操作力矩陡增，压缩量过小则会出现密封泄漏的问题，同时杠杆的传动比要匹配操作力矩需求，既要保证操作省力，也要避免传动比过大导致开度调节过于灵敏，不好控制小开度的流量精度；另外阀体的安装支座厚度要满足承压需求，在额定工作压力下不会出现安装变形，导致阀杆同轴度偏差，出现卡涩或者泄漏的问题。
