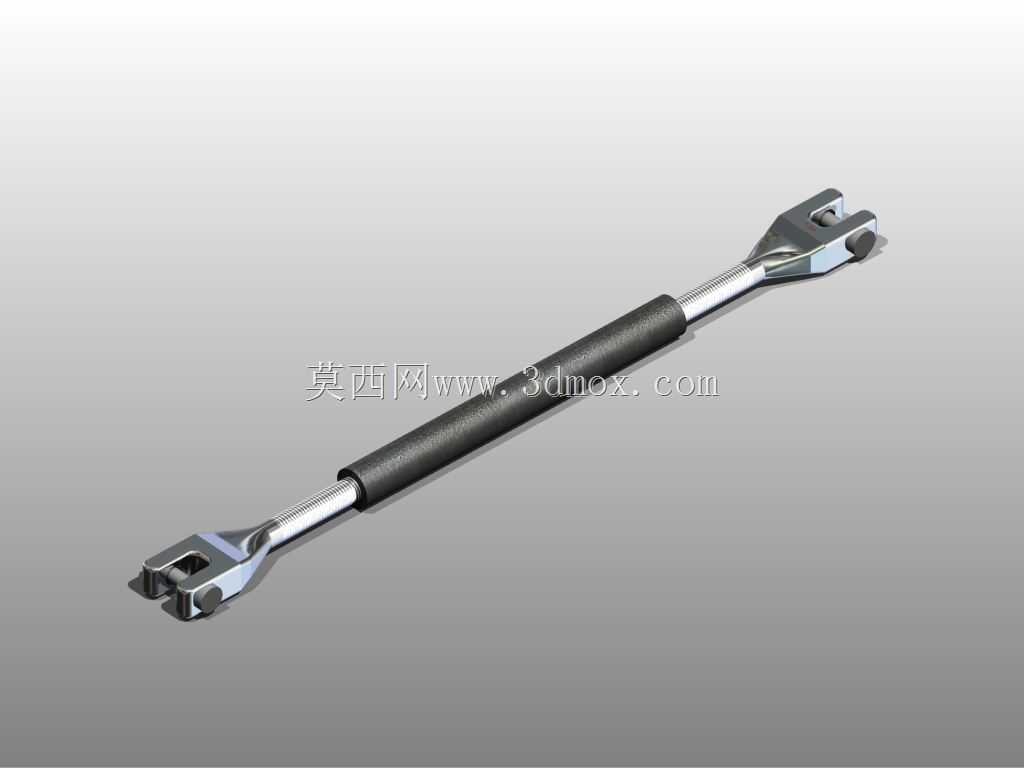

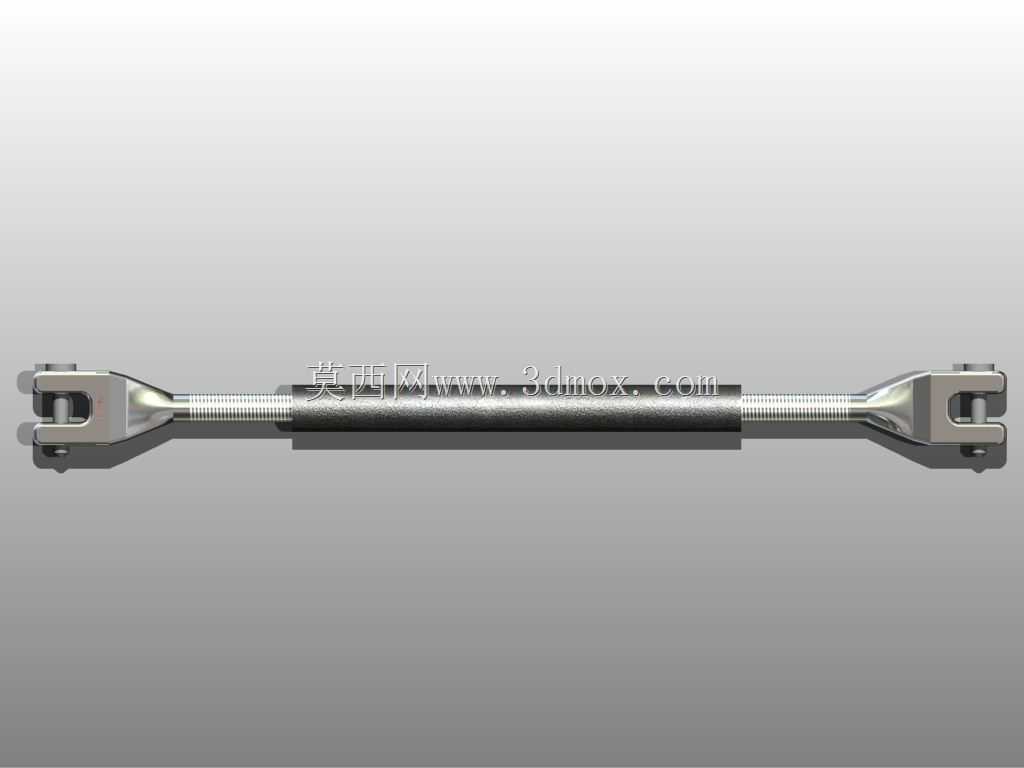

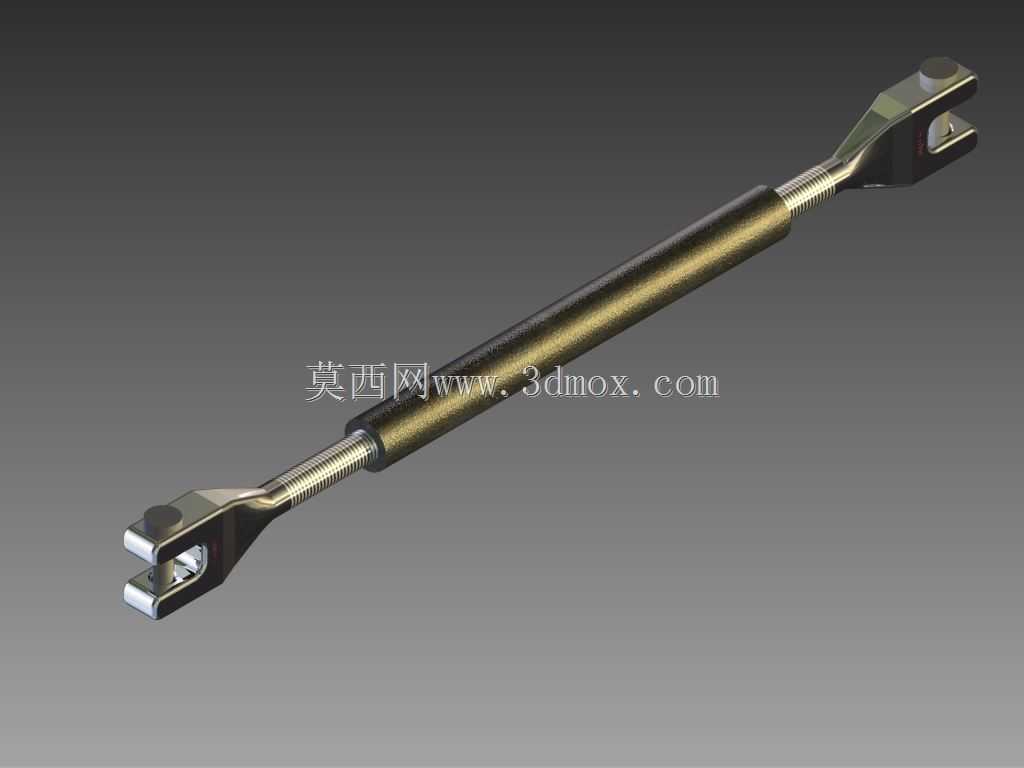

双向叉形端头可调式螺纹拉紧连接杆

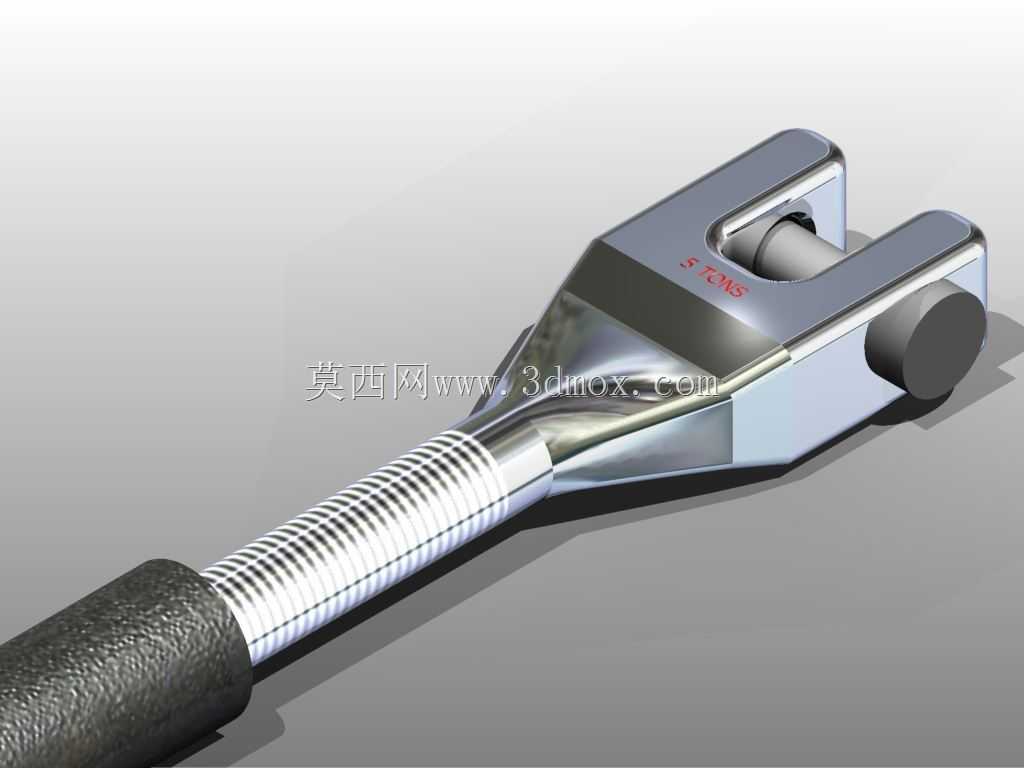

　　在各类需要长度微调、张紧力控制的机械连接场景中，这类两端带叉形接头的螺纹调节杆是非常实用的连接件，日常在小型设备的舱门支撑、工装夹具的位置微调、轻型传动机构的张紧结构、甚至民用设施的拉杆固定场景里都能见到它的身影。不同于普通的刚性拉杆，这款构件的核心功能是通过杆身中部的套筒结构，配合两端的外螺纹段，实现安装长度的无级微调，调整到位后可以通过杆端的锁紧结构固定长度，既可以承担轴向的拉压载荷，也能在一定范围内补偿安装过程中出现的孔位偏差，降低装配时的对位难度。从结构设计逻辑来看，两端的叉形接头是为了配合销轴实现铰接连接，避免杆身承受额外的径向弯矩，接头的叉口宽度、销孔直径都是按照常规轻型连接件的通用尺寸设计，

　　能够适配多数标准规格的连接耳板，不需要额外定制接头配件。杆身的螺纹采用了细牙螺纹设计，相比粗牙螺纹，细牙螺纹的调节精度更高，自锁性能也更好，在承受静载荷的场景下不容易出现松动移位，杆身中部的滚花套筒是专门为手动调节设计的，不需要额外的扳手工具，徒手就能转动套筒完成长度调整，在狭小安装空间里操作便利性更好。安装边界方面，这款拉杆的最短安装长度是两端叉头销孔中心的最小间距，最大调节行程由两端螺纹的旋合长度决定，安装时需要注意两端螺纹的旋入深度不能小于螺纹直径的1.5倍，避免螺纹啮合不足导致滑牙失效，叉头与连接耳板装配时，销孔的同轴度偏差不能超过0.2mm，否则会在铰接处产生额外的卡滞阻力，影响杆身的受力状态。实际选型应用时，

　　如果是用于有振动的工作场景，需要在叉头铰接处加装防松垫圈，同时在螺纹调节位置涂覆少量螺纹锁固胶，避免设备运行过程中杆长发生变化导致张紧力失效；如果是用于承受持续压力的支撑场景，需要校核杆身的长细比，避免杆身受压时出现失稳弯曲的情况。建模过程中需要重点关注几个细节：一是叉头销孔与螺纹段的同轴度公差，要控制在0.1mm以内，否则装配后会出现杆身别劲的问题；二是中部调节套筒与两端螺杆的配合间隙，间隙过大会导致调节时晃动明显，间隙过小则会出现转动卡滞，一般按照H8/g7的间隙配合设计比较合适；三是叉头的过渡圆角位置，要避免出现应力集中的尖角，因为拉杆受拉时叉头根部是应力最高的位置，圆角设计能够有效降低应力集中系数，提升构件的疲劳寿命。

　　这类构件虽然结构不复杂，但在很多轻型设备里是不可或缺的连接件，很多新手设计时容易忽略螺纹旋合长度的安全值，或者把叉头的销孔位置设计得过于靠近根部，导致实际使用时出现断裂失效，建模时需要结合实际受力情况校核关键截面的强度，不能只按照外观比例随意绘制尺寸。
