木材加工用环式原木剥皮设备结构

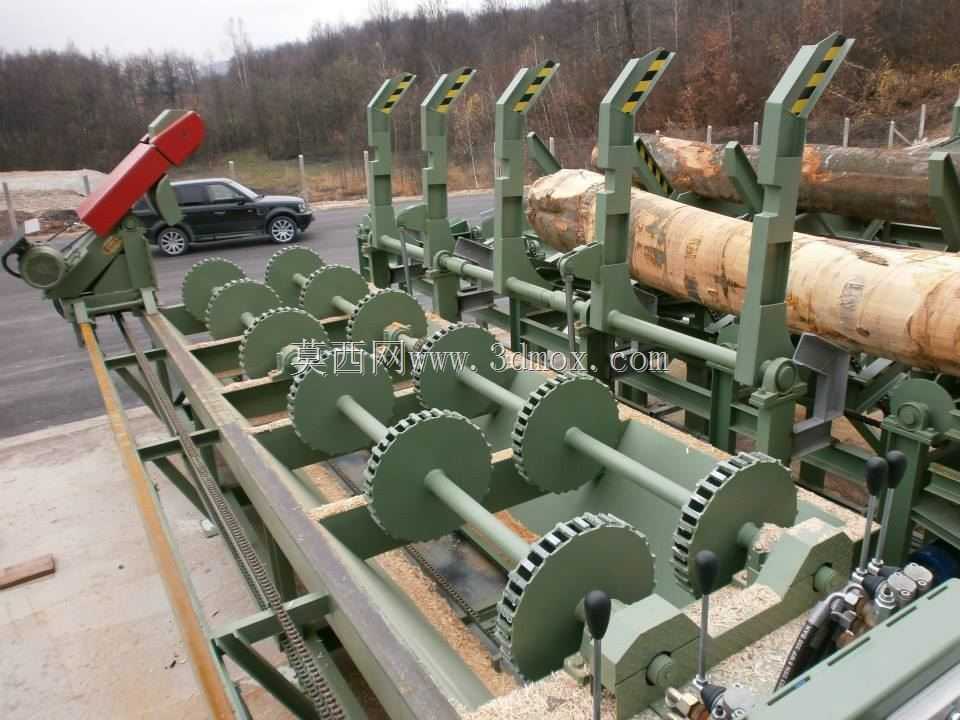

　　在人造板生产、制浆造纸、实木家具备料等木材加工产线的首道工序段，原木剥皮设备是决定后续工段进料顺畅度、原料利用率的核心处理单元，这套环式剥皮结构的三维建模，完全围绕林区贮木场、板材加工厂的实际进料工况做结构还原，没有做过度的理想化简化。从实际应用场景来看，这类设备主要对接林区采伐后输送到厂的带皮原木，不管是冬季冻硬的桦木、杨木硬皮，还是夏季含水率较高的松木软皮，都需要通过设备上均布的多组带切削刃的剥皮齿组件，在原木沿辊道轴向进给的过程中，完成树皮与木质部的剥离，避免树皮混入后续削片、旋切工序造成的设备卡滞、成品料杂质超标问题。

　　从功能特性上看，这套结构采用多组浮动式剥皮刀架沿设备机架周向排布的设计，每一组刀架都带有独立的弹性让位结构，当遇到原木表面的节疤、弯曲段时，刀架可以沿径向自适应退让，既不会因为硬接触打崩刀齿，也能避免过度切削造成的木质部原料损耗。设备进料端设置有导向限位结构，能够对进入剥皮腔的原木做初步对中，避免直径偏差较大的原木进料时出现偏载卡料；出料端下方集成了树皮收集料斗，剥离下来的树皮可以直接通过下方的输送皮带转运到生物质燃料回收工段，不需要额外安排人工清理作业面。

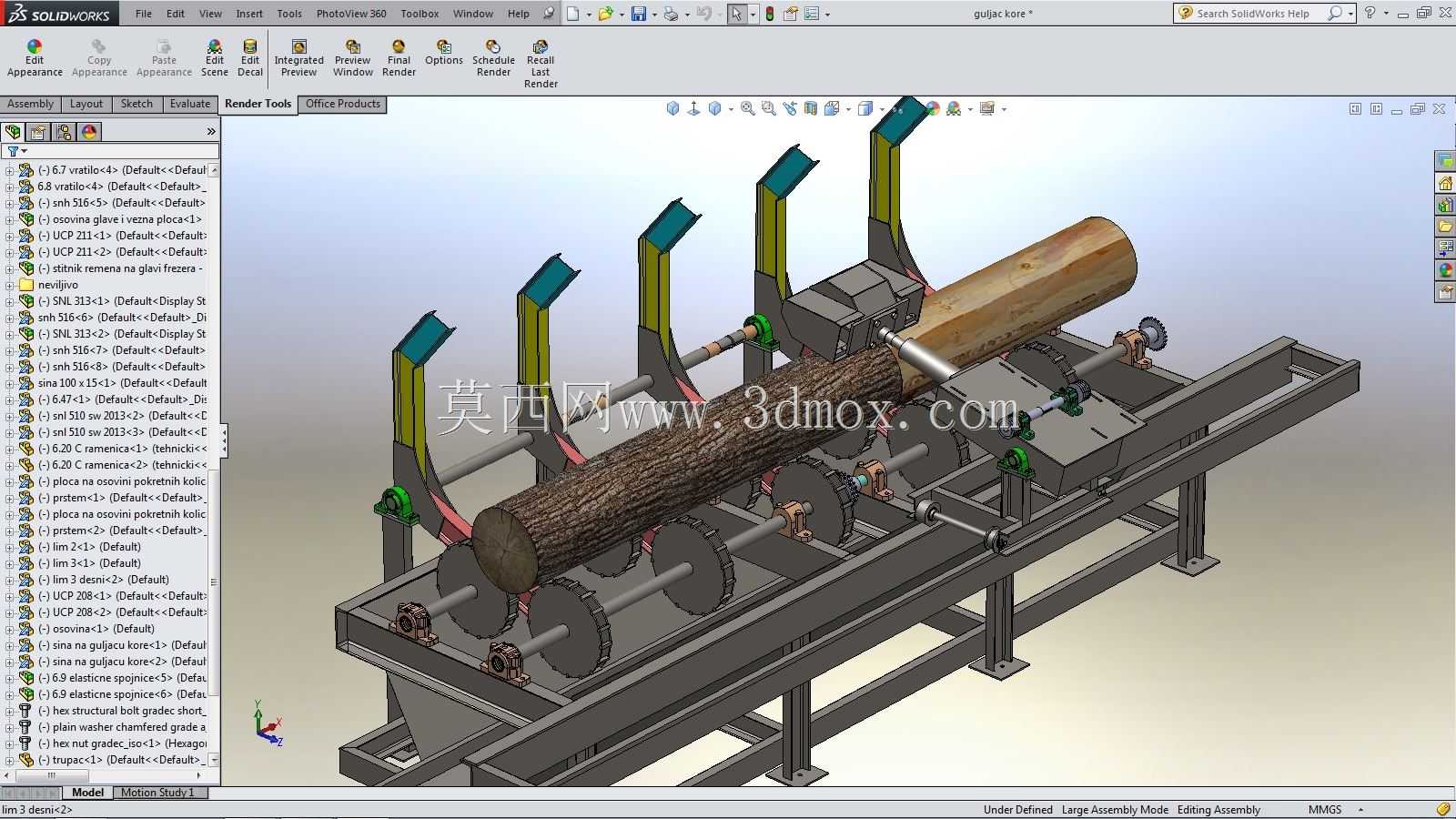

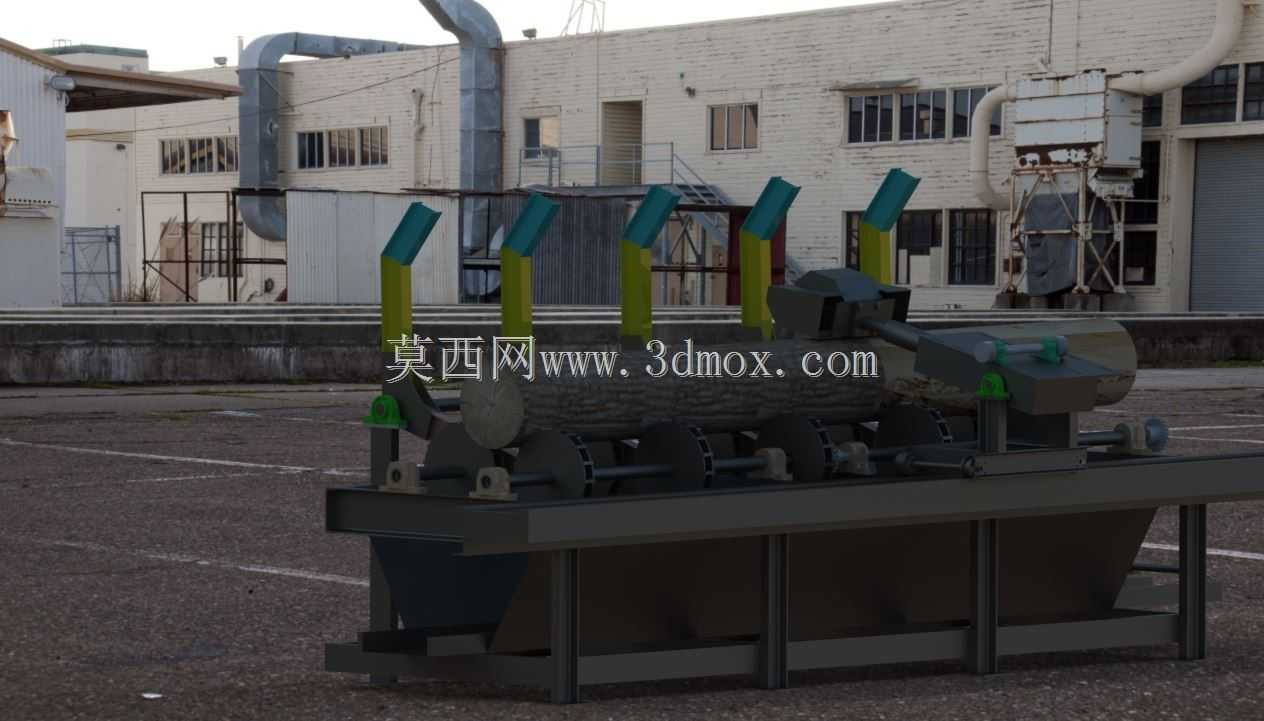

　　做这套结构的三维建模时，核心的设计思路是优先还原实际设备的安装适配边界，没有为了建模美观随意调整部件的相对位置：设备整体的机架采用型钢焊接框架结构，底部预留的地脚安装孔位间距，完全匹配现有木材加工车间常规的设备基础预埋尺寸，不需要用户重新做基础改造就能对接现有产线的进料、出料辊道。设备的总宽度控制在2.8米以内，总高度不超过2.2米，长度方向根据常规6米原木的处理需求做分段设计，不管是新建车间的设备布局，还是老旧产线的设备替换，都能满足车间内的通道通行、设备检修的空间要求。

　　从结构细节来看，每一组剥皮刀架的旋转驱动端都预留了标准的传动连接位，建模时还原了刀架的实际摆动行程范围，用户在做后续的结构优化、运动仿真时，可以直接基于现有模型添加驱动约束，模拟不同直径原木进给时的刀架让位动作、剥皮齿的切削接触轨迹。机架两侧的检修盖板位置也做了准确还原，对应实际设备中刀架轴承、传动组件的维护操作空间，不会出现建模结构和实际拆装需求冲突的问题。需要注意的是，这套模型还原的是设备的主体机械结构部分，部分辅助的防护盖板、外接管线没有做全细节建模，核心的工作组件、安装连接结构都做了1:1的尺寸还原，能够满足结构设计参考、产线布局模拟、设备选型校核的使用需求。在实际产线配置中，这类剥皮设备的处理效率可以匹配每小时15-25立方米的原木进料量，刀齿的磨损更换周期根据处理木料的硬度不同在300-800小时区间，模型中刀齿与刀架的连接结构采用快拆式设计，和实际设备的维护需求完全对应，不需要额外做结构修改就能直接用于后续的工程图导出、零部件细化设计。
