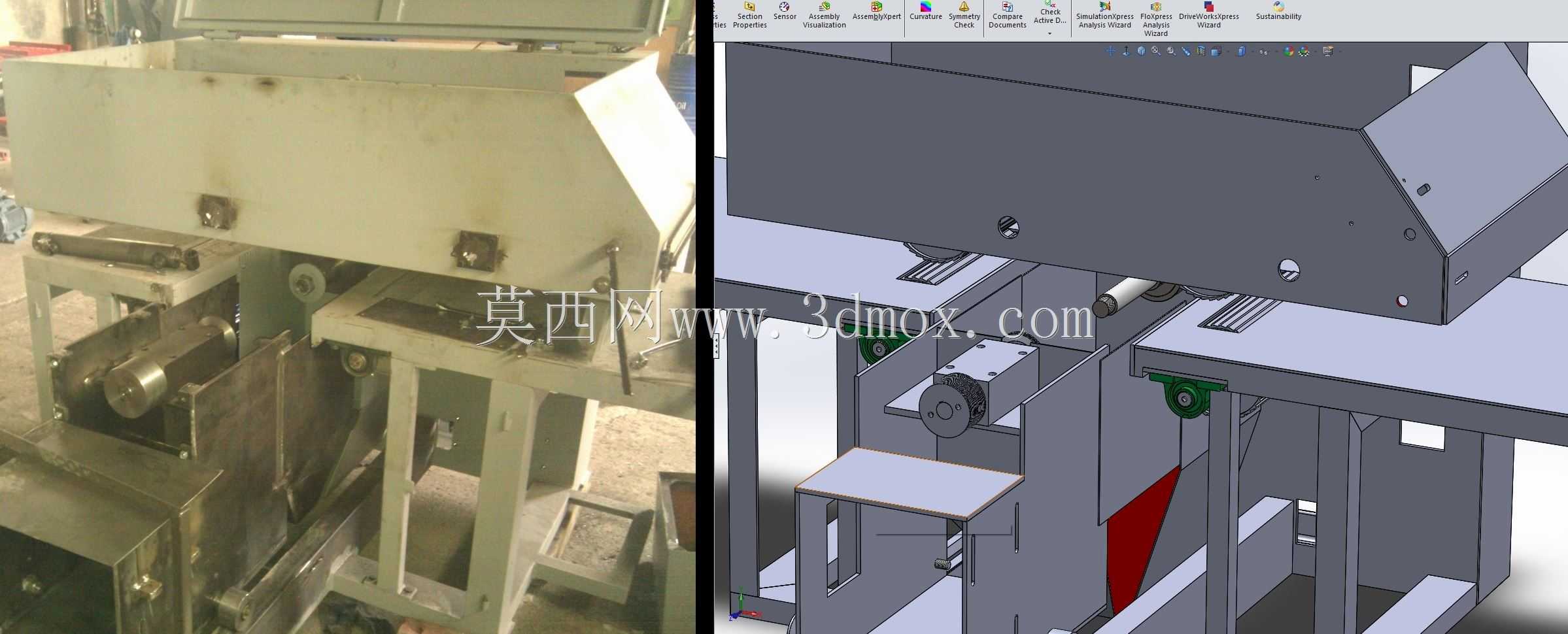

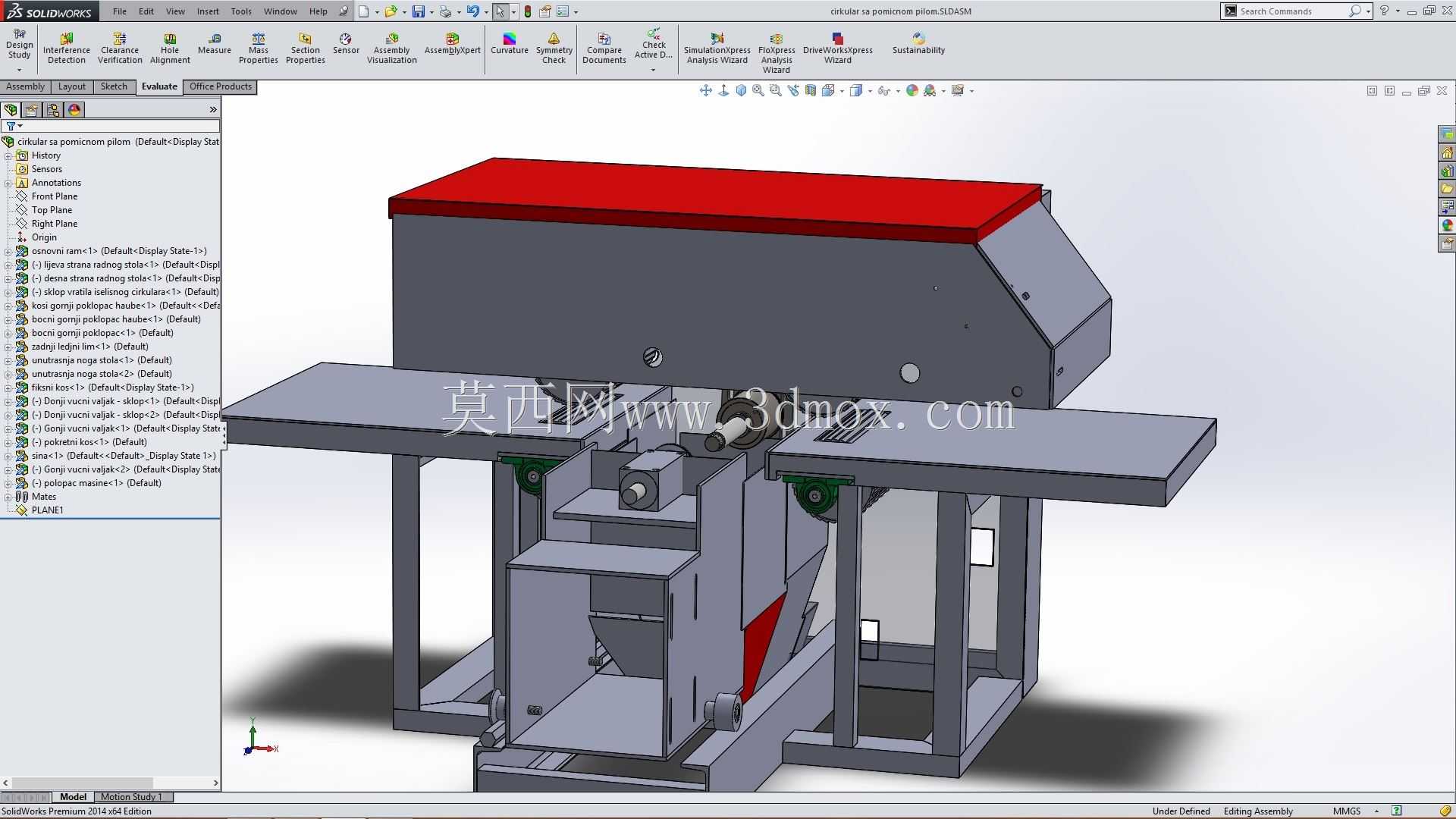

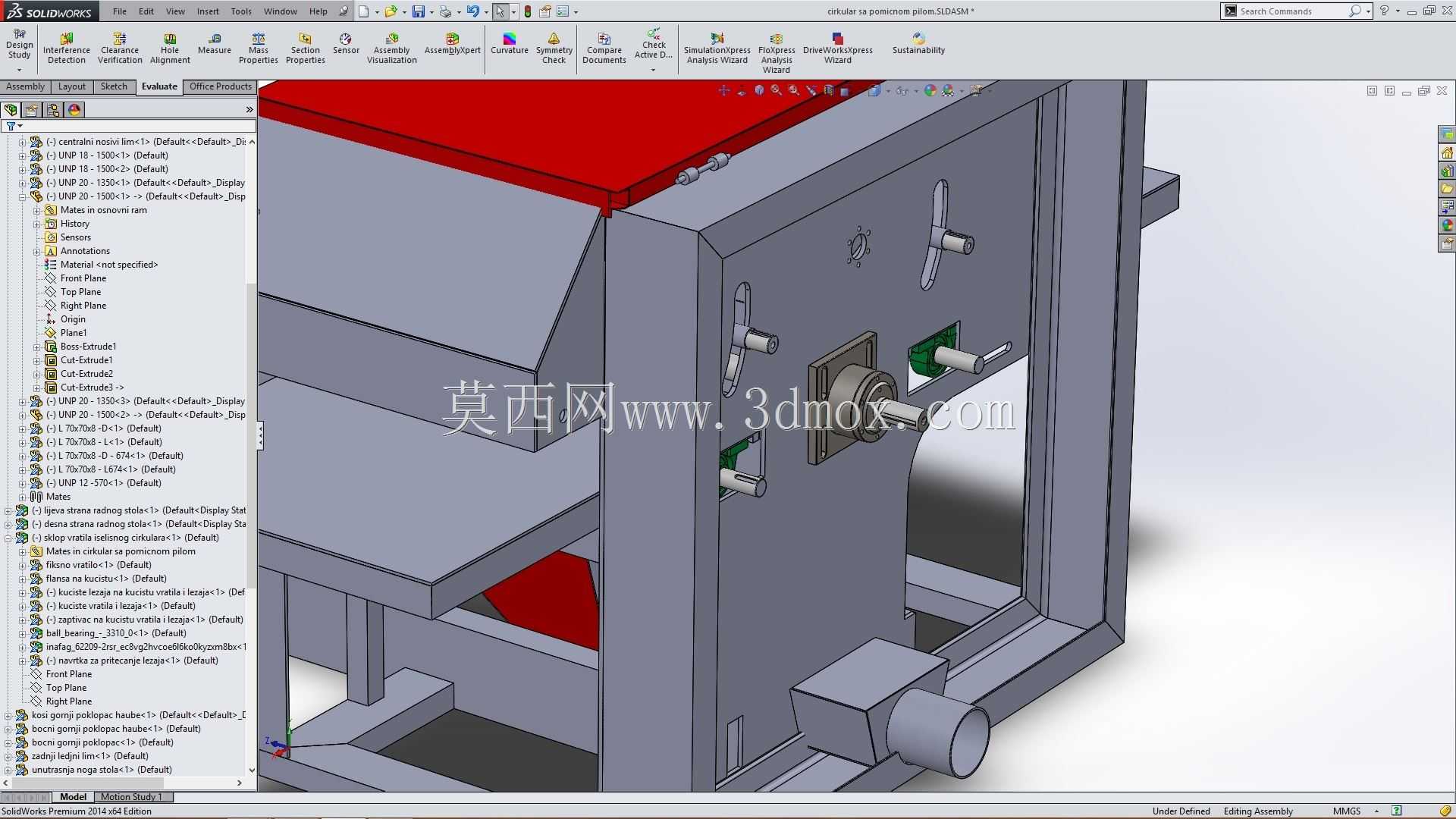

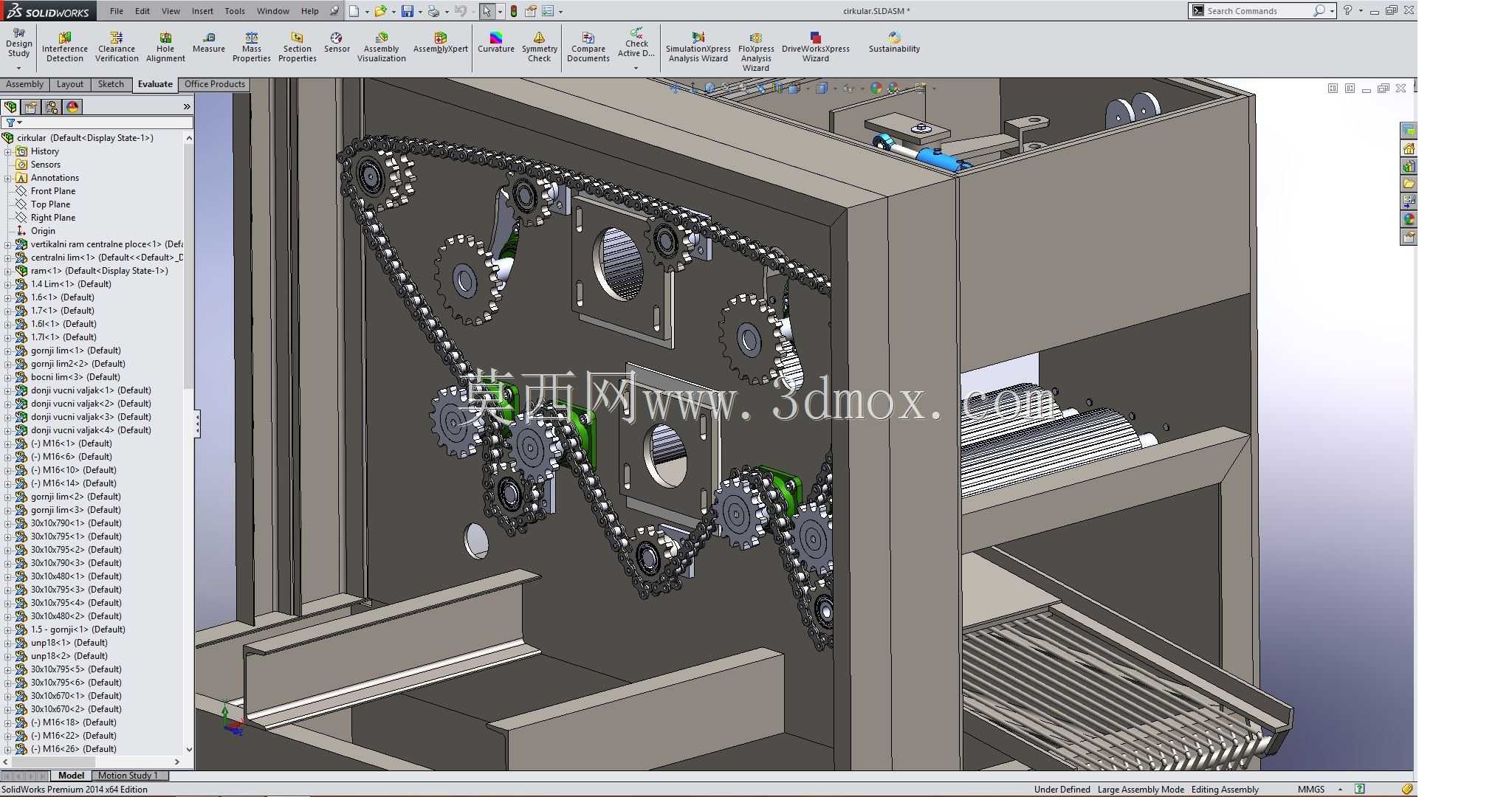

带法兰安装座的圆锯传动轴组件结构

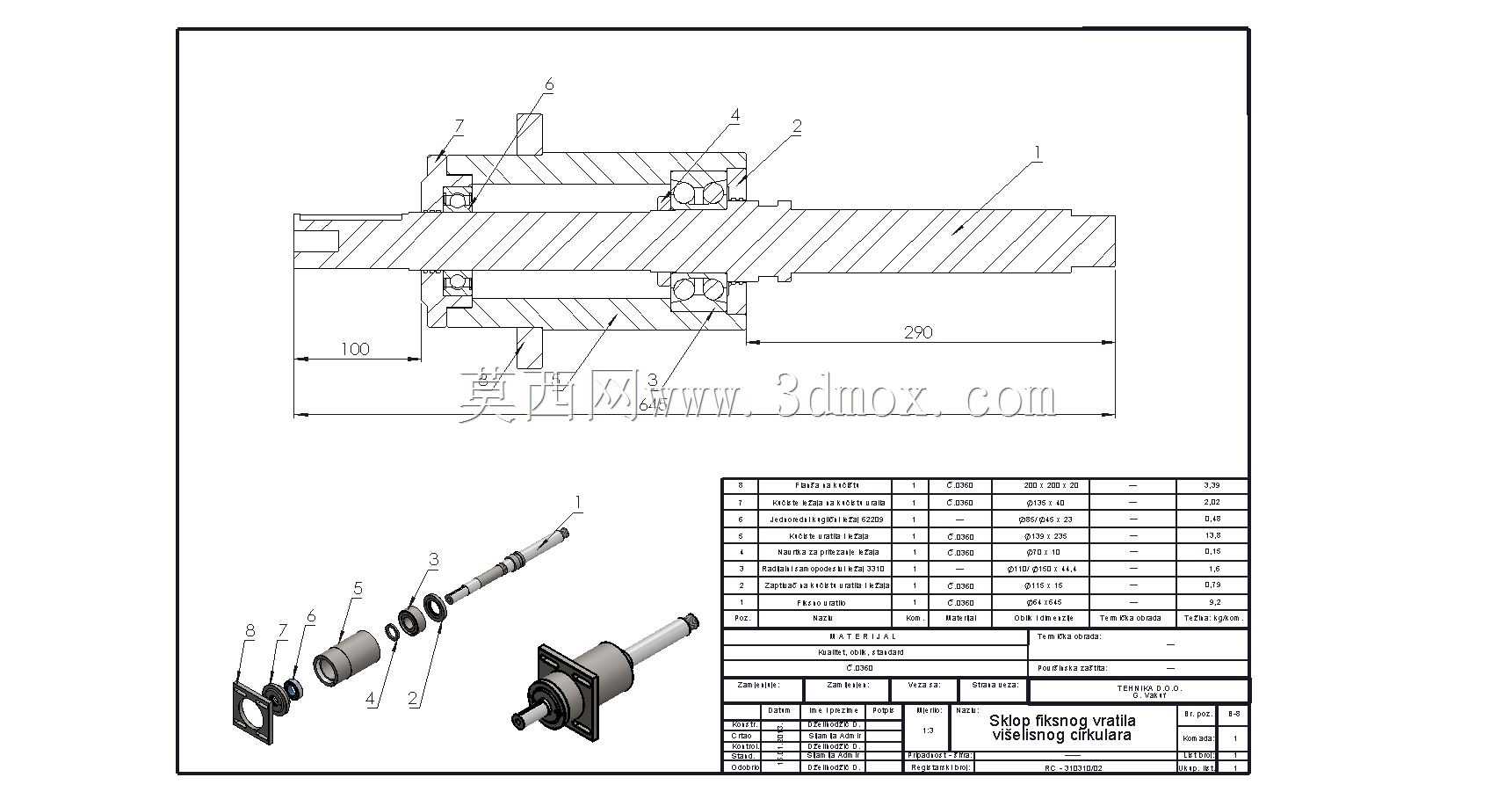

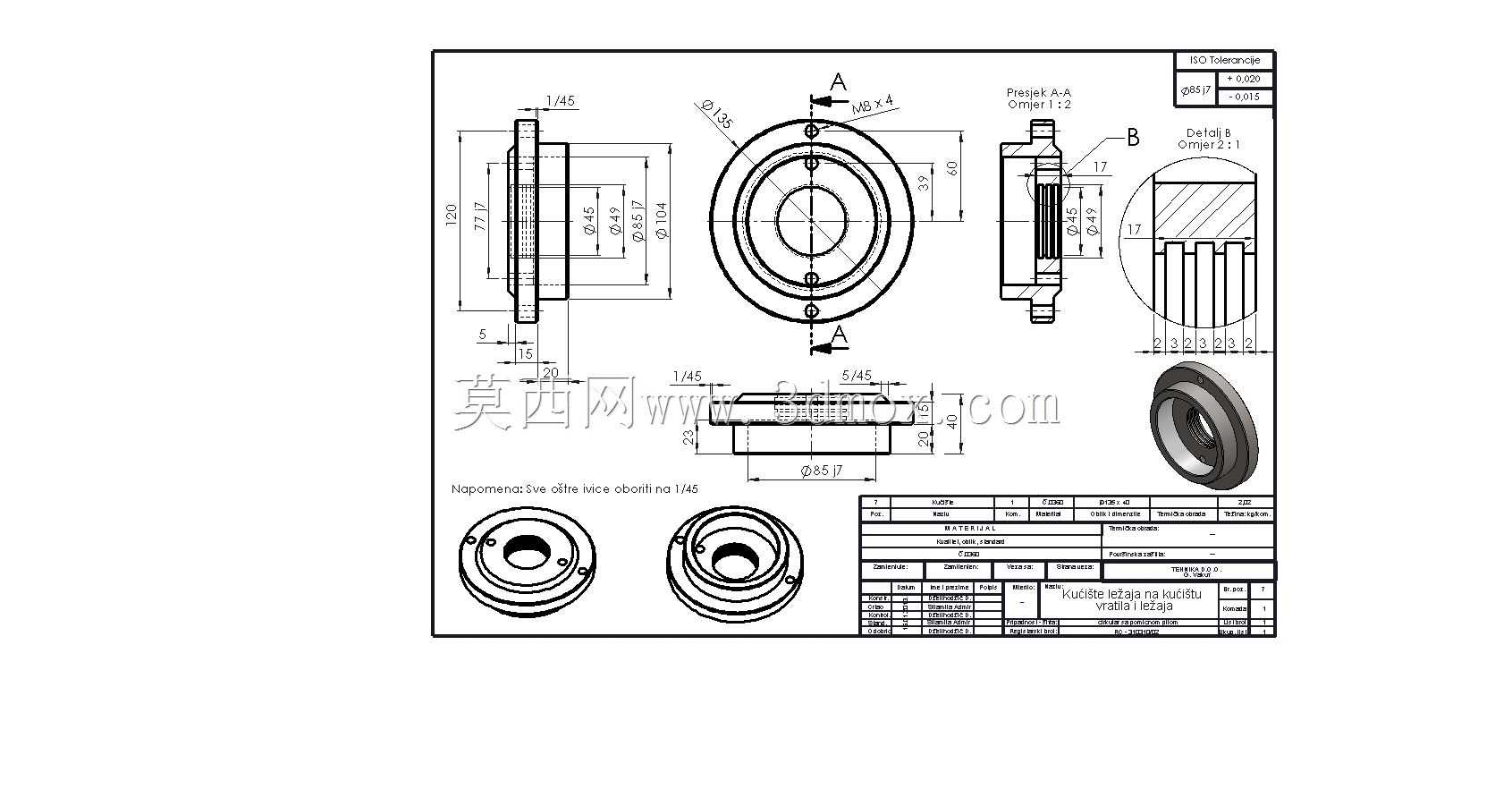

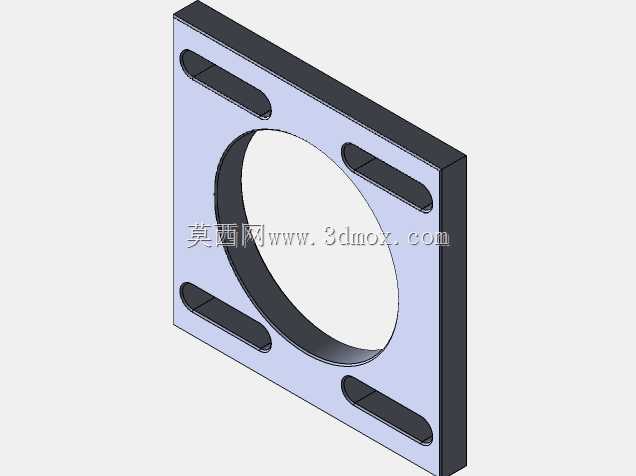

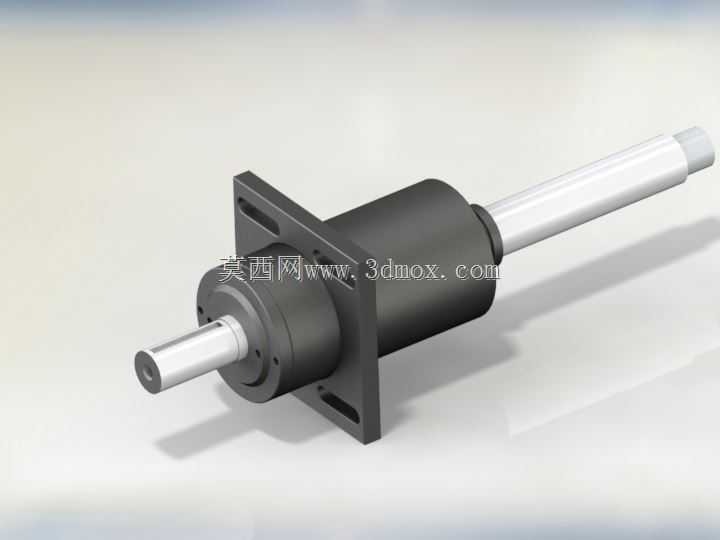

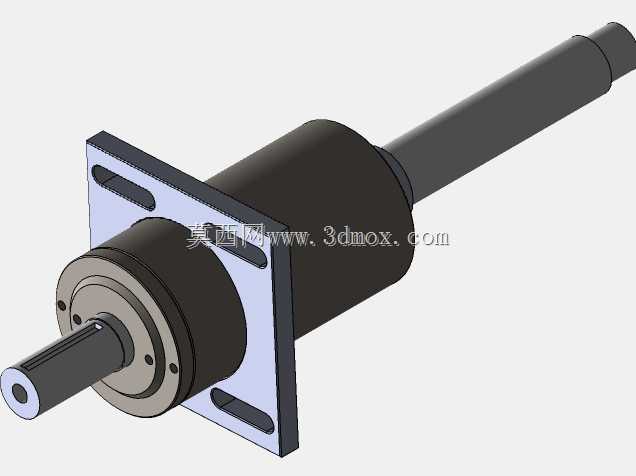

　　在木材加工、金属型材裁切等锯切类设备的传动链路里，这类带方形法兰安装座的轴组件是核心的动力传递载体，直接衔接驱动端动力输出与锯片执行端，承担扭矩传递、旋转支撑、锯片定位的多重作用，其结构合理性直接决定锯切过程的稳定性与加工件的断面精度。不同于普通光轴传动结构，该组件将安装法兰、轴身支撑段、动力输入段、锯片装夹段做了一体化集成设计，中间的黑色筒状结构内置轴承安装位，可容纳成对布置的深沟球轴承或角接触轴承，抵消锯切过程中产生的径向切削力与少量轴向窜动，避免轴身在高速旋转时出现挠曲变形。方形法兰上开设的四个长圆形安装孔，是考虑到现场安装的对位公差设计，安装时可在小范围内调整轴组件的同轴度，无需对安装基座做二次扩孔修正，

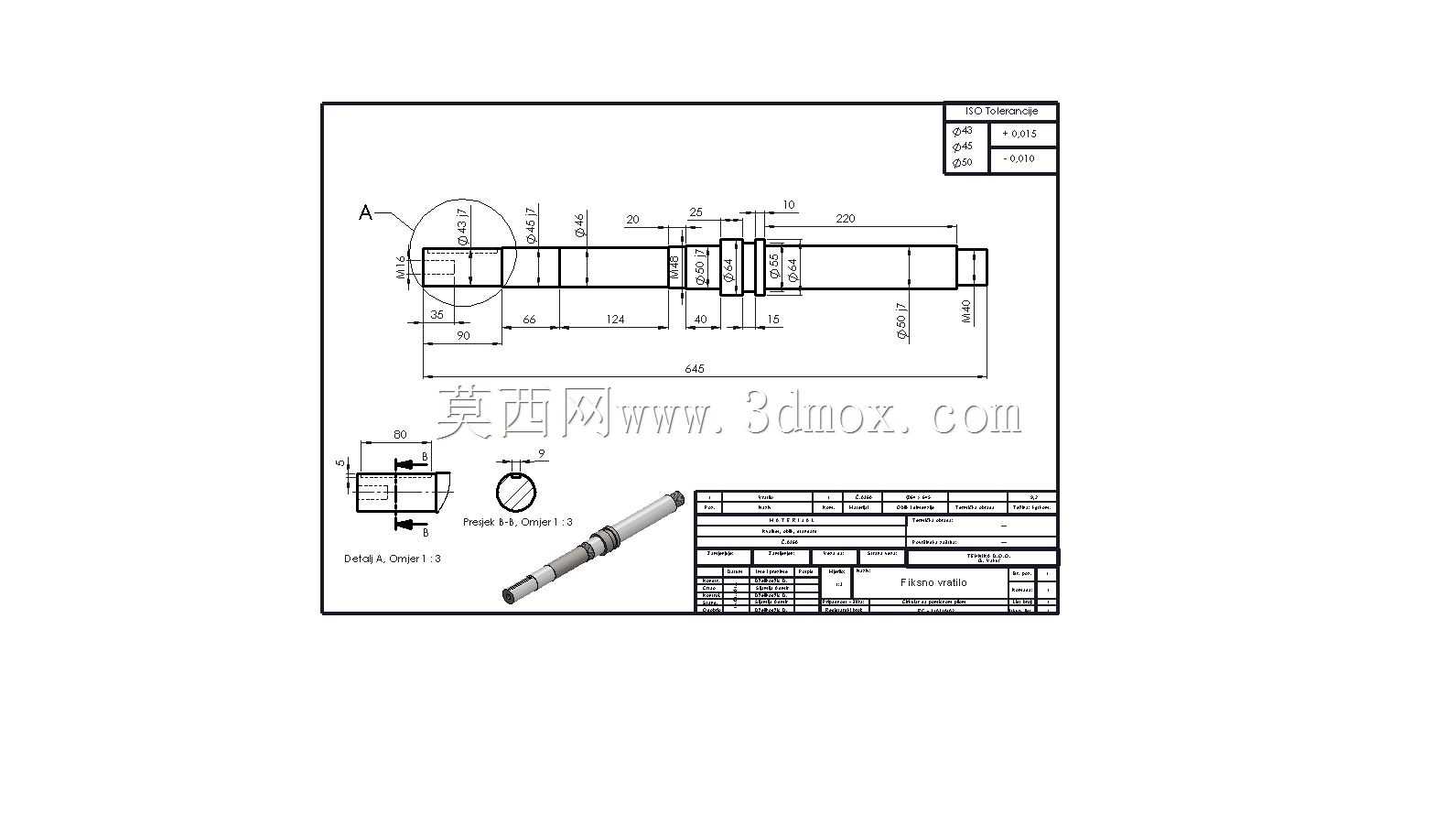

　　适配不同加工公差的设备安装面，法兰与筒状支撑座为一体式加工结构，保证安装基准与轴承位的同轴度控制在0.02mm以内，减少高速旋转时的偏心振动。轴身采用阶梯轴设计，不同轴段的直径差分别对应轴承内圈定位、密封件安装、锁紧螺母限位的功能，两端伸出的轴段做了差异化设计：较长的一端为锯片安装端，轴端加工有中心孔，既方便加工时的顶尖定位，也可在后期维护时作为同轴度检测的基准，轴身预留的键槽用于传递扭矩，搭配锁紧螺母可将锯片法兰牢牢固定在轴肩位置，避免锯片旋转时出现打滑；较短的一端为动力输入端，可通过联轴器连接电机输出轴，也可加装带轮通过皮带传递动力，适配不同的设备动力布局。从安装边界来看，方形法兰的安装面到锯片装夹轴肩的距离经过精准核算，

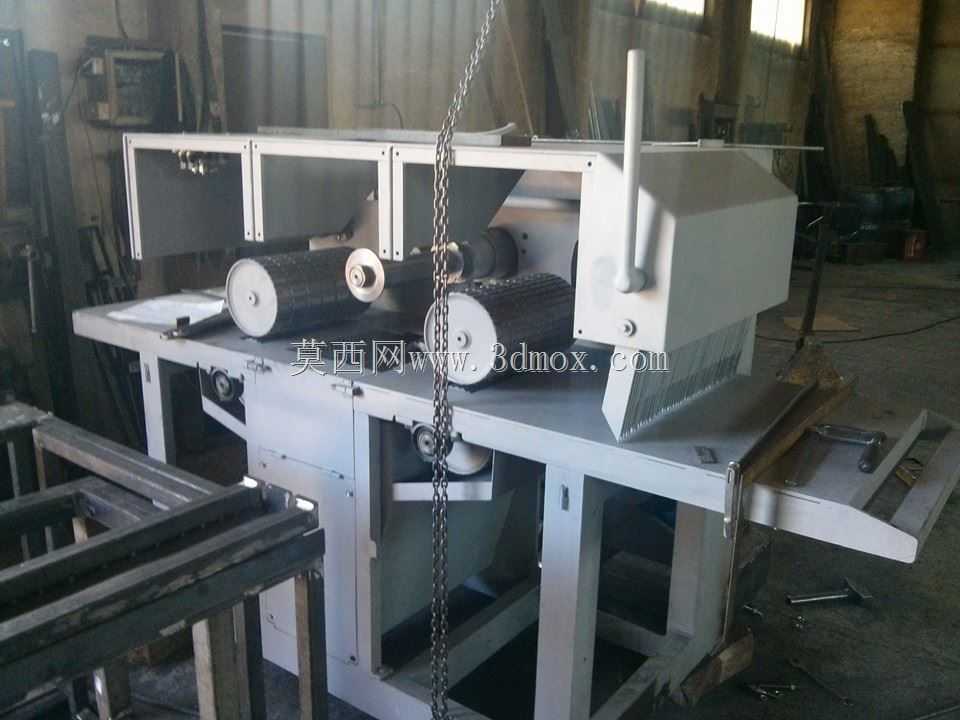

　　保证锯片安装后与设备防护罩、工作台面的安全间隙符合安全规范，不会出现锯片与机架剐蹭的问题；筒状支撑座的外径尺寸匹配常见的锯切机头安装腔尺寸，无需额外定制转接座即可完成替换安装。设计过程中，轴的材质选用40Cr调质处理，硬度控制在220-250HBW，兼顾韧性与耐磨性，轴承位的表面粗糙度控制在Ra1.6以下，保证轴承内圈与轴的配合紧密度，避免长期运转后出现跑内圈的故障；法兰安装面的平面度控制在0.01mm以内，保证安装后轴的旋转中心线与安装面垂直，减少锯片的端面跳动。实际应用场景中，这类轴组件不仅用于台式圆锯机，也可适配推台锯、金属冷切锯、型材切割机等多种锯切设备，当设备出现锯切抖动、断面有波纹、轴身窜动等故障时，

　　可直接替换该组件完成维修，无需对整个机头做拆解更换，大幅降低设备维护的时间成本。不同于零散的轴类零件，该组件已经完成了轴承位、密封槽、安装基准的全部加工，设计建模时已经将各零件的配合公差、装配间隙做了完整校核，建模过程中对轴肩的过渡圆角做了优化，避免应力集中导致的轴身断裂问题，所有退刀槽、密封槽的尺寸都符合机械设计手册的规范要求，可直接用于生产加工的参考，也可作为非标锯切设备设计时的传动部件选型参考，在做设备三维布局时，可直接调用该组件调整安装位置，快速完成机头部分的装配验证，检查动力端与执行端的空间干涉问题。
