未完工液压货梯钢结构框架结构

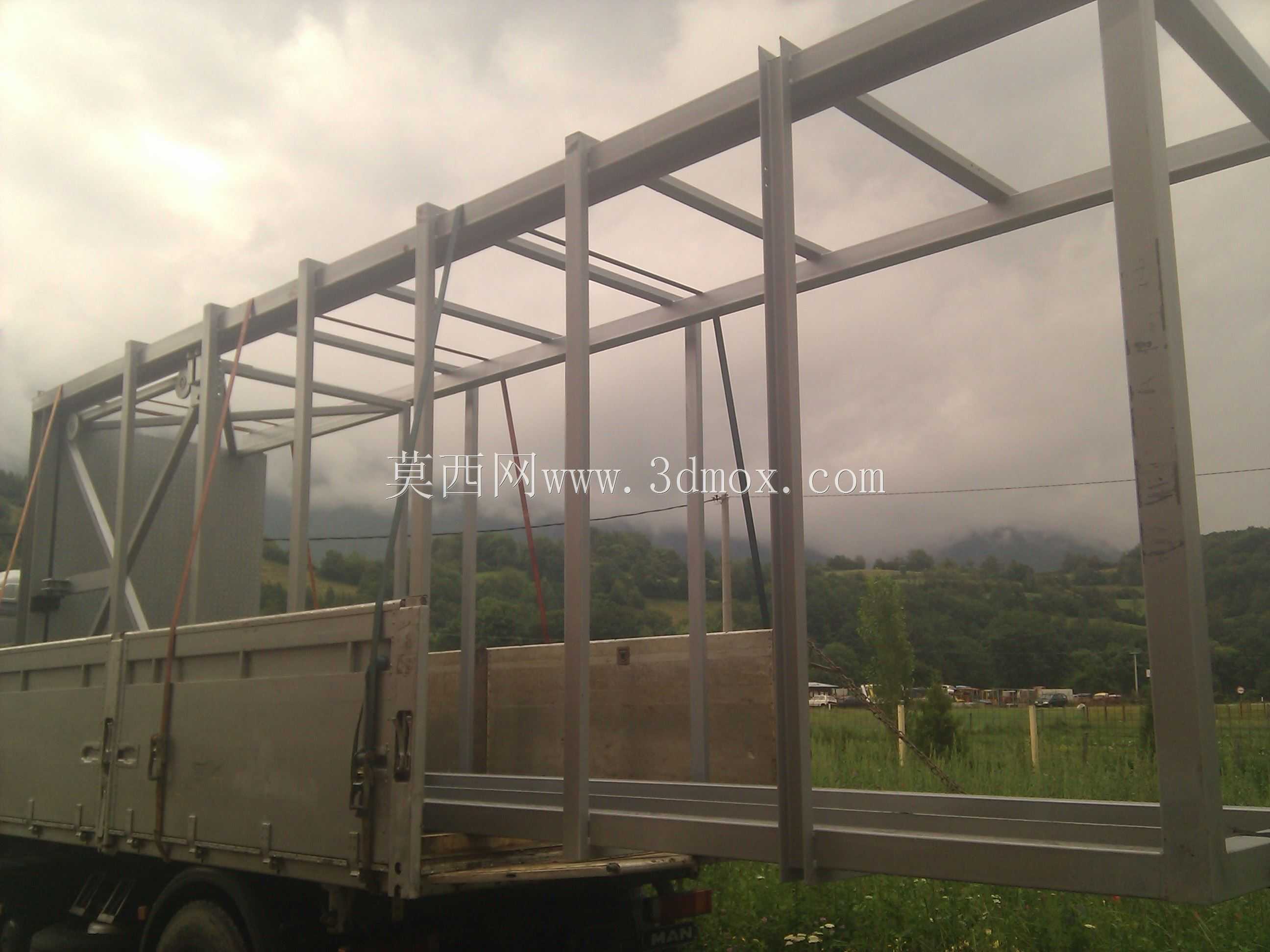

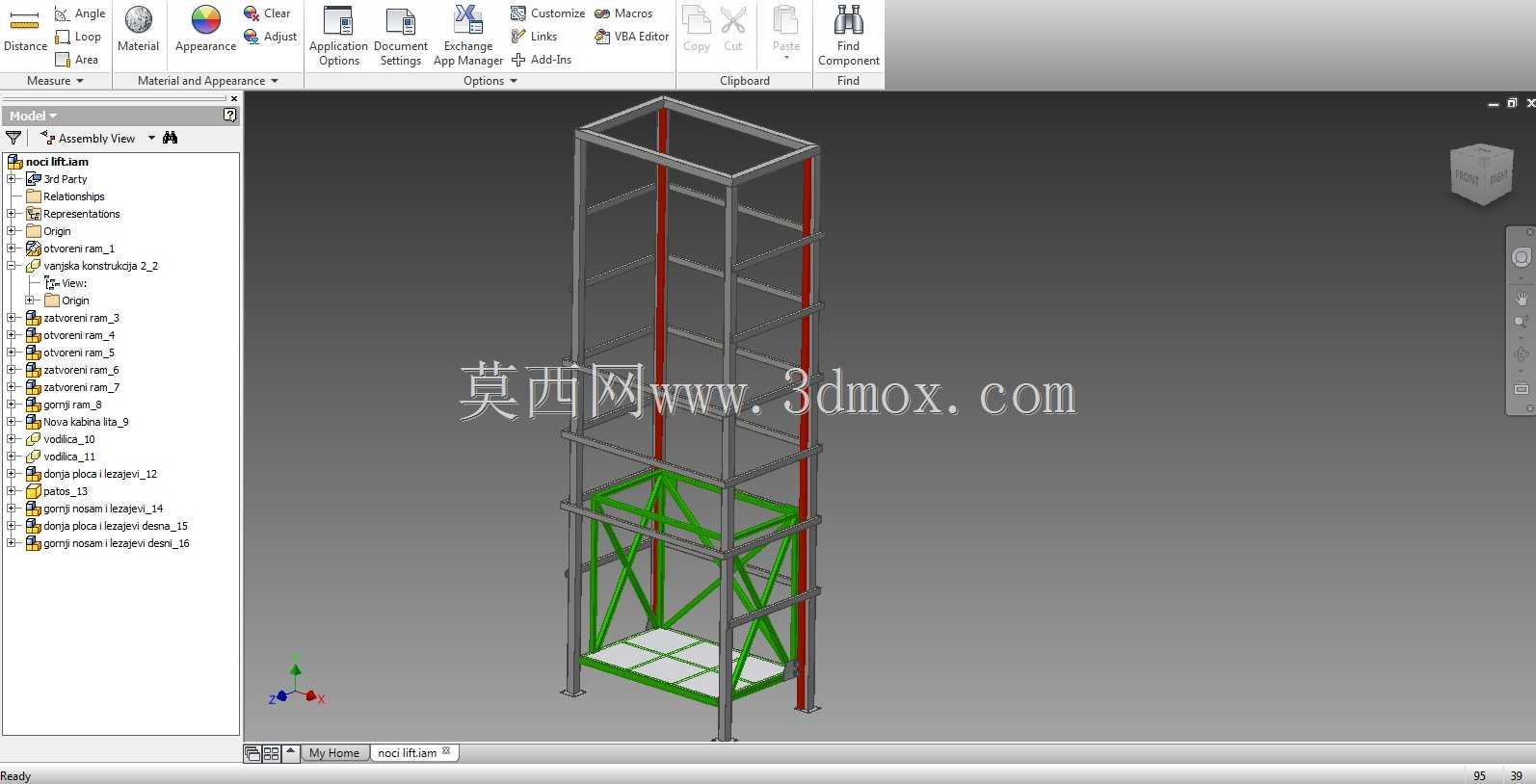

　　这套未完工的液压货梯钢结构框架，主要面向厂区、仓储场地、低层建筑的垂直货物转运场景，在日常生产作业中，这类货梯承担着托盘货物、工装件、生产物料在不同楼层或高差平台间的输送任务，相比普通客梯，其对载重冗余、结构刚性的要求更高，对轿厢装饰、运行舒适度的要求相对更低，核心诉求是稳定承载、长期可靠运行。从现有结构来看，主体采用矩形钢管焊接成型的框架作为承载主体，竖向主立柱选用大截面厚壁矩形管，沿着货梯运行通道的四个角点布置，承担整体结构的竖向载荷与侧向风载、运行偏载带来的弯矩，立柱之间通过横向方管横梁做分层拉结，每一层横梁的标高对应货梯运行的导轨安装点位、层门停靠限位点位，同时也作为整个框架的抗剪构件，避免立柱出现长细比过大导致的失稳问题。

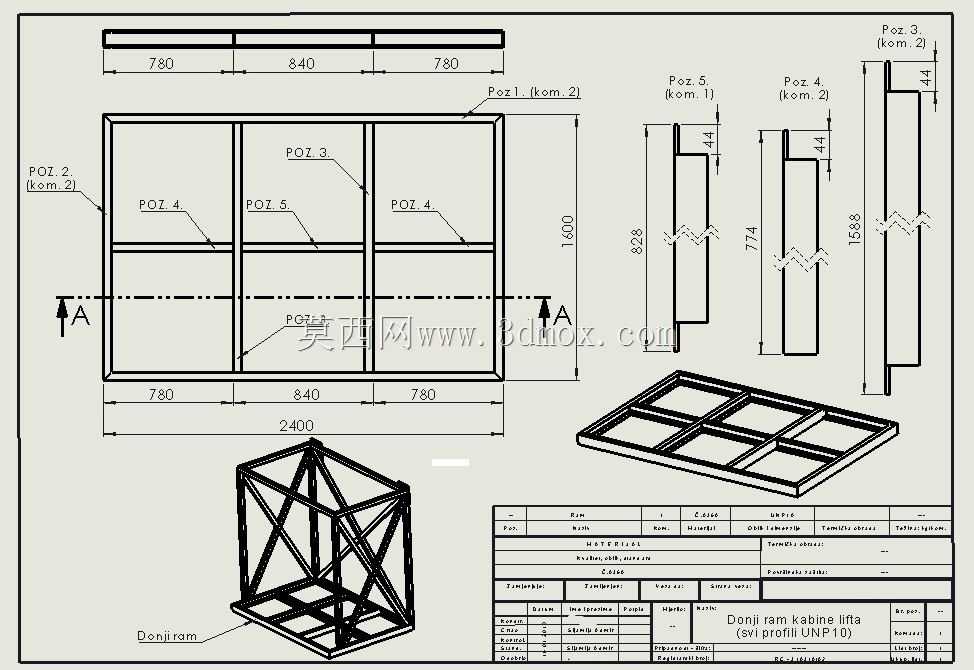

　　框架底部预留了液压顶升机构的安装空间，从结构布局判断，采用的是侧置液压顶升的布置形式，液压油缸的安装支座直接焊接在底部横向主梁上，主梁通过加劲肋做了局部加强，避免油缸顶升时的集中载荷导致主梁局部变形，油缸的顶端连接货梯轿厢的侧部托架，托架沿着立柱内侧布置的导轨做上下滑动，导轨选用标准冷拉T型钢或者加厚矩形导轨，通过螺栓连接在立柱内侧的安装垫板上，垫板在框架焊接阶段就已经预先定位焊牢，保证导轨安装的直线度公差控制在合理范围内，避免轿厢运行时出现卡滞、晃动问题。在设计思路上，这类现场施工的货梯钢结构，优先考虑的是现场拼装的便捷性，所有构件在工厂预制完成后，运输到现场通过螺栓拼接或者现场满焊固定，框架的外围尺寸严格适配现场预留的井道边界，

　　通常井道内壁与框架外侧的预留间隙控制在50mm到100mm之间，既方便现场安装调整，也避免间隙过大导致后期防护封堵的工作量增加。框架的顶部预留了导向滑轮的安装梁位，用于布置液压系统的随行链条或者钢丝绳，实现轿厢的同步顶升与防坠保护，顶部横梁同时也作为上限位开关、极限开关的安装基座，所有电气走线的穿线管在框架焊接阶段就预先固定在立柱的侧面，避免后期现场开孔破坏结构防腐层。从现有未完工的状态来看，部分轴承与传动零件尚未装配，这部分零件主要集中在轿厢导向轮组、液压油缸铰接点、层门联动机构位置，铰接点处的轴承需要承担转动副的径向载荷，选型时通常选用带密封的深沟球轴承，适配现场多粉尘的作业环境，减少后期维护频次。

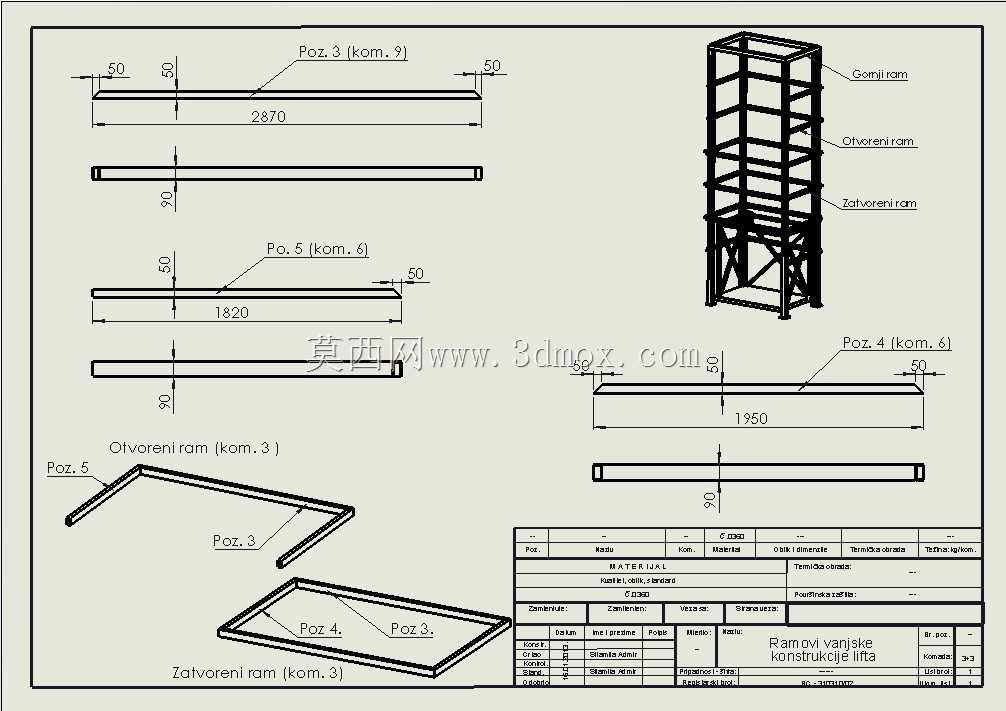

　　结构的焊接节点处都做了三角加劲板补强，尤其是立柱与横梁连接的直角位置，加劲板的厚度不小于横梁壁厚，避免节点处出现应力集中导致的焊缝开裂，所有现场焊接完成的部位后期都需要做除锈、刷防锈漆、面漆的防腐处理，适配户外或者半户外的安装场景，避免长期受潮锈蚀影响结构寿命。在安装边界上，框架底部需要与现场的混凝土基础做预埋螺栓连接，基础的承载能力需要匹配货梯的额定载重加上框架自重、轿厢自重的总载荷，通常基础混凝土标号不低于C30，预埋螺栓的埋深不小于300mm，保证框架整体的抗倾覆能力满足使用要求。框架的层门开口位置，对应每一层的停靠平台，开口处的横梁做了局部加强，用于安装层门的导轨与门锁机构，层门的净宽度与轿厢的净宽度匹配，满足标准托盘或者手动液压叉车的进出需求。这类钢结构框架的设计，没有多余的装饰性构件，所有杆件的选型都围绕载荷计算展开，主立柱的截面尺寸根据货梯的额定提升高度、额定载重来核算，提升高度越高、载重越大，立柱的截面壁厚就越大，横向横梁的间距也会相应缩小，提升整体框架的抗扭刚度。在实际施工过程中，框架拼装完成后需要先做整体的垂直度校正，保证每根立柱的垂直度偏差不大于1/1000，全高偏差不超过10mm，校正完成后再进行节点的满焊或者螺栓终拧，之后再安装导轨、液压系统、轿厢、层门等附属部件，最终形成完整的货梯输送系统，满足生产场景中的垂直货物运输需求。
