锯木厂原木输送线专用双锥滚轮构件

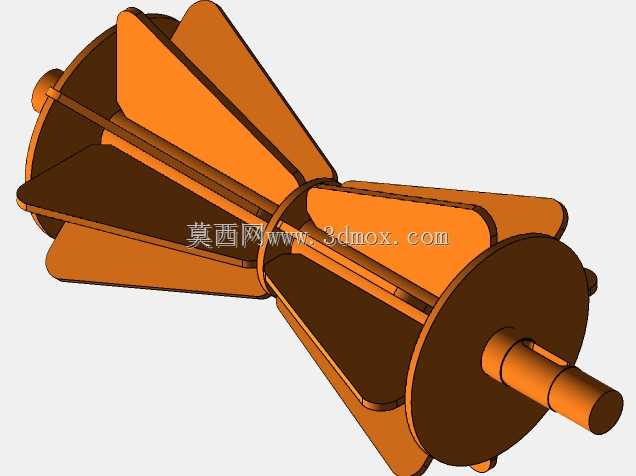

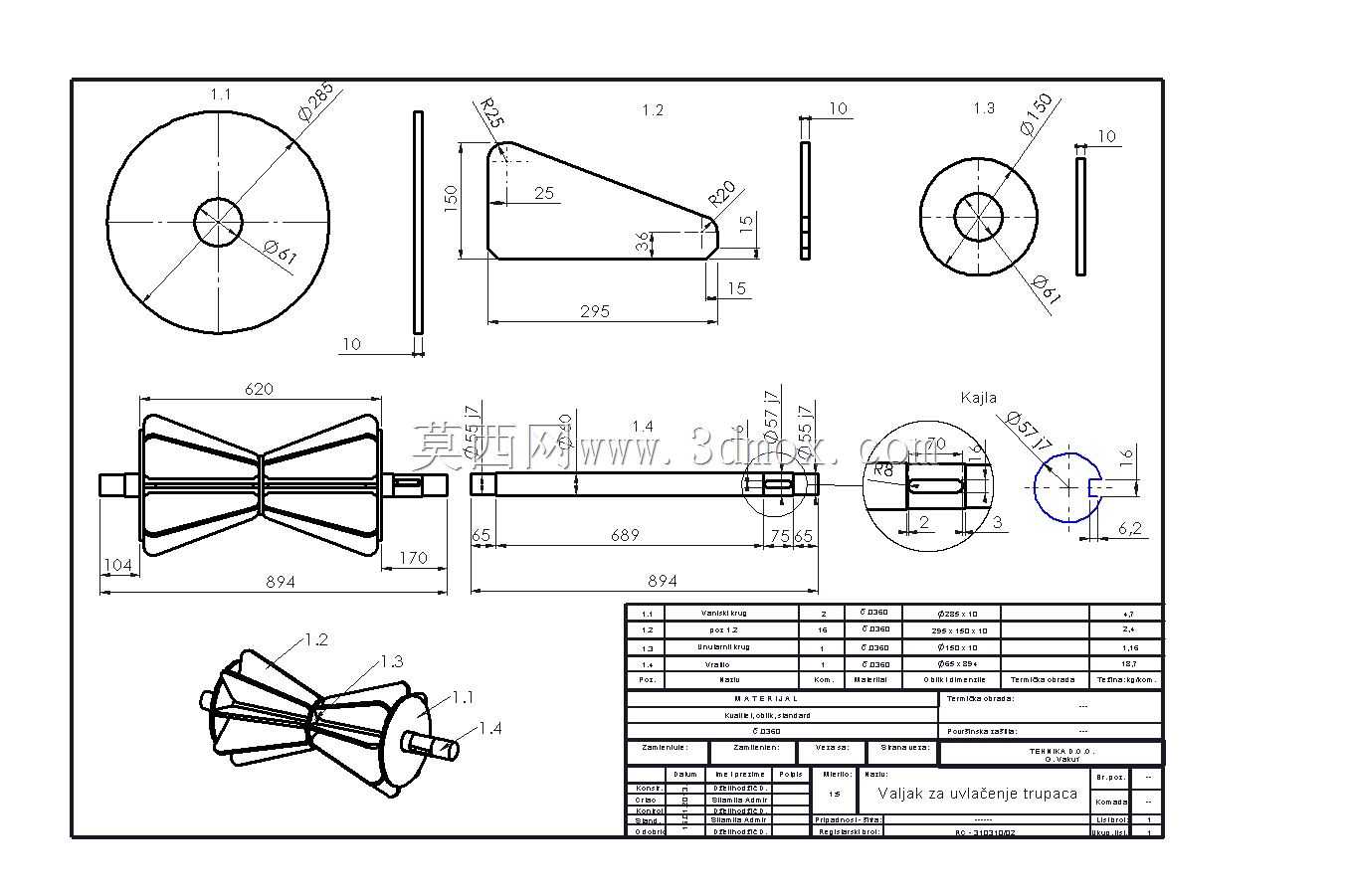

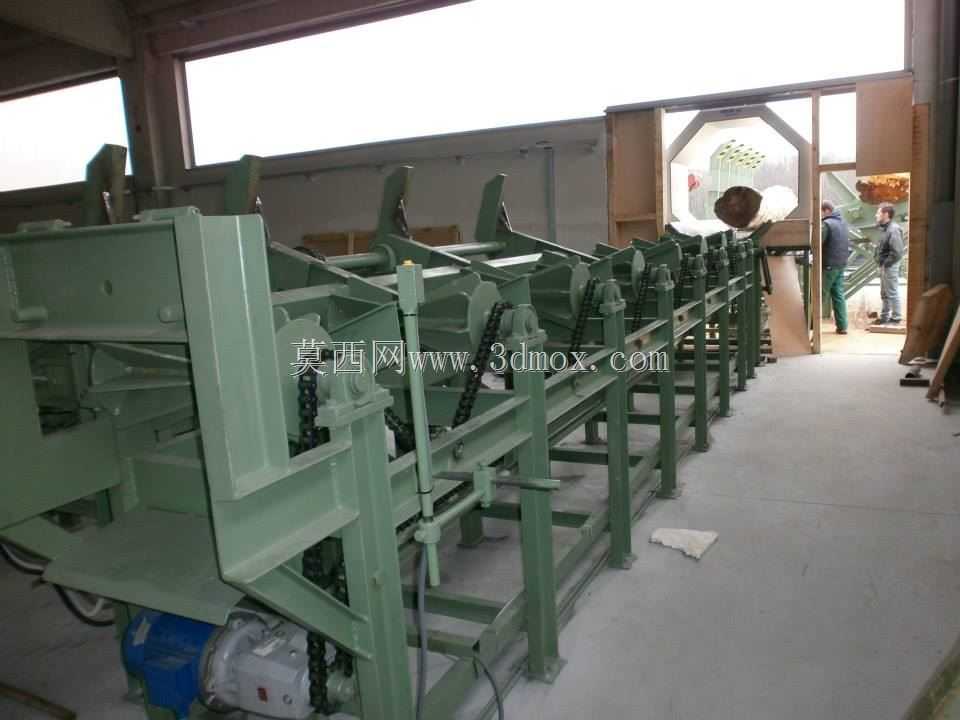

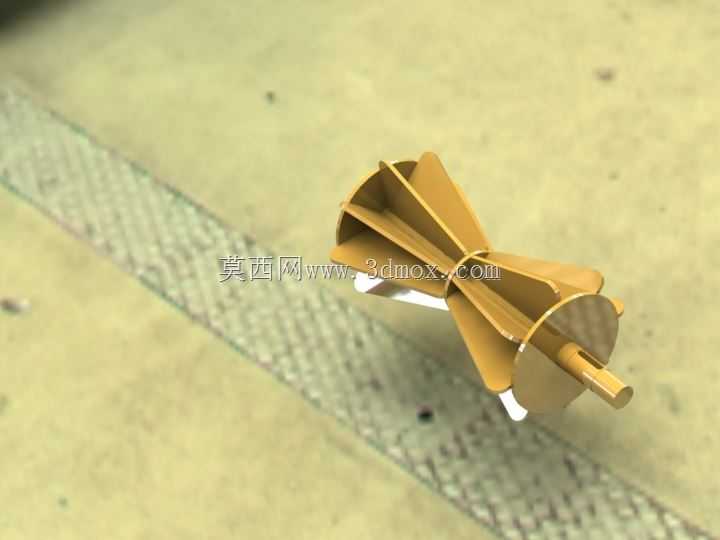

　　和圆柱原木的外圆面能够形成两个对称的斜向接触支撑点，相当于在托辊自身形成了对中导向的型面，当原木出现小幅偏移时，锥面的分力会自动将原木推回输送线中心位置，不需要额外加装侧向导轮或者对中机构，就能大幅降低原木跑偏的概率。从结构设计细节来看，整个构件采用一体成型的辐板式支撑结构，八片径向分布的辐板连接两端的锥面壳体与中心轴套，既保证了锥面的整体刚性，又大幅降低了构件自身的重量，减少转动惯量，让滚轮在原木接触带动下能够更灵活地转动，减少滑动摩擦带来的表面磨损。中心轴套采用通孔设计，能够适配常规的圆钢光轴安装，轴套和辐板之间做了圆弧过渡，避免应力集中，在长期承受原木冲击载荷的工况下，不会出现辐板根部断裂的问题。在规模化锯木厂的原木进料输送工段，这类双锥结构的滚轮构件是整条输送线实现原木稳定导向、连续送料的核心接触部件，区别于普通平托辊，它的外形设计完全针对长尺寸原木的输送特性做了适配，能有效解决圆木在输送过程中易跑偏、易卡滞、与托辊接触点打滑的常见工程问题。从实际工况来看，锯木厂进料段的原木多为刚完成采伐、截段的湿料，表面带有树皮残留、泥沙甚至枝桠凸起，普通圆柱托辊和圆木的接触为线接触，当原木自身存在弯曲度、或者表面附着杂物时，很容易在输送过程中向输送线两侧偏移，一旦偏移量过大就会撞击输送线侧挡，甚至卡停整条进料线，影响带锯、圆锯等核心裁切设备的连续作业。这个构件采用中间收窄、两端对称外扩的双锥面结构，两端的锥面边缘做了小直径的圆盘挡边，这个结构不是用来做轴向限位，而是当原木表面的凸起枝桠接触到滚轮时，挡边能够避免枝桠卡入辐板之间的空隙，防止滚轮被杂物卡停。在安装边界上，这个滚轮的轴向总长度适配常规600-800mm宽度的原木输送架，中心轴孔的直径匹配输送线常用的直径20-30mm的固定光轴，安装时只需要在轴套两端加装常规的深沟球轴承，配合轴用挡圈就可以完成轴向固定，不需要定制特殊的安装座，能够直接替换现有输送线上老化磨损的同类型滚轮，也可以在新做输送线时按照等间距排布，相邻滚轮的中心距一般设置在400-500mm，保证长度1米以上的原木在输送过程中至少有两个滚轮同时支撑，避免原木端头下坠卡入滚轮间隙。从功能特性上看，

　　这个滚轮的锥面角度经过实际工况验证，采用15度的斜角设计，既能够提供足够的对中导向分力，又不会因为锥面角度过大导致原木在滚轮上出现轴向窜动，当原木直径在200-600mm区间内时，都能和两个锥面形成稳定的接触支撑，覆盖了锯木厂常规加工的小径级到中径级原木的尺寸范围。辐板之间的镂空结构也方便日常清理，输送过程中掉落的树皮碎屑、泥沙会直接从镂空间隙落下，不会积存在滚轮内部导致转动卡滞，相比封闭式的铸钢托辊，后期维护的工作量大幅降低。在实际使用场景中，这类滚轮除了用在锯木厂的水平进料输送段，也可以用在原木上料的斜坡输送段，双锥面的防滑对中特性在斜坡段的表现比普通平托辊更稳定，能够避免原木在斜坡上侧滑滚落，提升上料作业的安全性。

　　设计这类构件的时候，需要重点考虑两个核心参数，一个是锥面的角度匹配，角度太小对中效果不足，角度太大则会导致原木和锥面的接触应力过于集中，容易压伤锥面表面，另一个是辐板的厚度选择，需要根据输送原木的最大单根重量做强度校核，一般输送单重1吨以内的原木时，辐板厚度取4-6mm即可满足强度要求，不需要额外做加强筋，避免增加不必要的重量和转动阻力。中心轴套的长度要比滚轮的总轴向长度短2-3mm，保证安装轴承之后，轴承的端面能够突出轴套端面，和安装座的轴承位贴合，避免滚轮本体和安装座发生摩擦。整个构件的外形没有复杂的曲面特征，建模的时候只需要通过旋转做出基础的锥面和轴套轮廓，再通过圆周阵列做出径向辐板，最后做边缘的倒角和过渡圆角即可，

　　不需要做特殊的曲面处理，加工的时候既可以采用铸造成型后做表面机加工，也可以采用板材切割焊接后做表面打磨，适配不同加工厂的加工工艺条件。在输送线的排布设计中，这类双锥滚轮不需要每一组都做主动驱动，一般每间隔3-4组从动滚轮设置一组主动驱动滚轮即可，其余滚轮靠和原木的摩擦力带动转动，既能够降低输送线的驱动功率配置，也能减少传动部件的维护点。和常见的V型槽托辊相比，这种双锥辐板式滚轮的接触面积更大，单位面积的接触应力更小，在输送表面不平整、带有树皮的湿原木时，不会出现V型槽卡滞树皮的问题，对不规则原木的适配性更强，尤其是针对带有一定弯曲度的原条料，双锥面的自适应对中特性能够让弯曲的原木在输送过程中自动调整姿态，顺利进入后续的裁切工位，不需要人工辅助拨正，能够有效降低进料工位的人工劳动强度。
