多层框架式电缆敷设支撑塔架结构设计

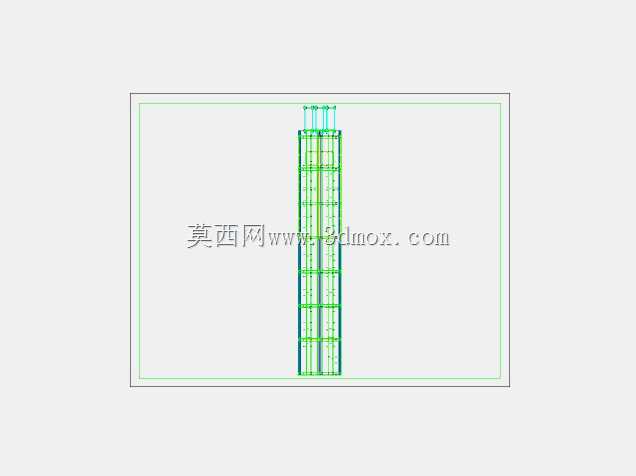

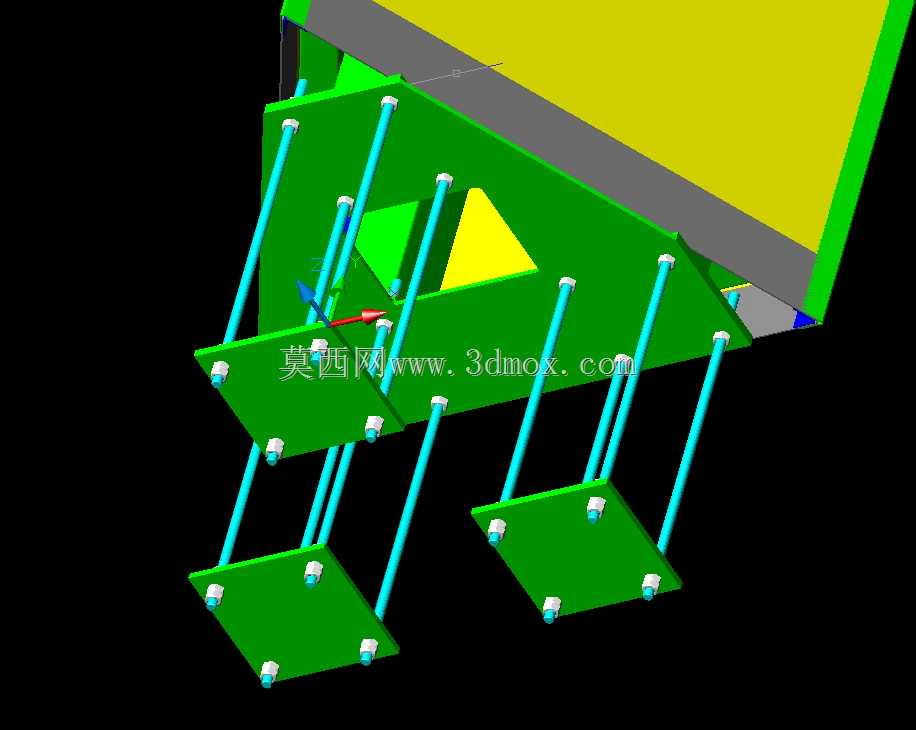

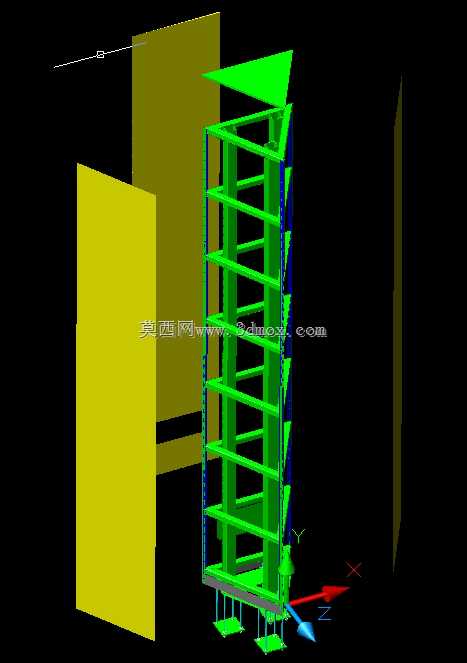

　　在工业厂区布线、长距离输配电架空、大型设备集群线缆归集场景中，电缆支撑结构的刚性、走线冗余量、安装适配性直接决定后期线缆运维的便捷性与供电稳定性，这款多层框架式电缆塔架正是针对垂直段线缆集中敷设需求开发的支撑结构。从结构设计逻辑来看，整体采用分层开放式框架构型，主承重立柱沿塔架四角布置，每层设置横向承托梁与侧向限位挡边，既可以分层承托大直径动力电缆、小直径控制电缆与信号线缆，避免不同电压等级线缆混放产生的信号干扰，也能给后期线缆增容预留足够的走线空间，无需额外加装辅助支架。设计阶段优先考虑现场安装的适配性，塔架底部设置带安装孔的固定底座，可通过膨胀螺栓与混凝土基础、钢结构平台顶面直接固定，底座与主立柱之间设置加强筋板，

　　抵消高层线缆敷设后产生的侧向倾覆力矩，即使在厂区户外有风载的工况下，也能保证整体结构的形变量控制在允许范围内。塔架的侧向预留了开放式走线缺口，作业人员敷设线缆时无需从塔架顶端穿引，可直接从侧向将线缆置入对应层的承托梁上，大幅降低高空布线的作业难度，每层承托梁的边缘做了圆弧过渡处理，避免敷设过程中剐蹭电缆外绝缘层，消除长期使用后的绝缘破损隐患。从安装边界尺寸来看，塔架的整体截面尺寸适配常规工业电缆沟的出口宽度，底部安装孔的孔距匹配通用钢结构平台的预留螺栓点位，无需现场二次打孔即可完成对位安装；塔架的层高根据常规电缆的弯曲半径设置，保证大截面动力电缆转弯时的弯曲半径符合线缆敷设规范，不会因为弯折角度过小导致线芯受损。

　　框架的主杆件采用等边角钢拼接设计，所有连接节点采用螺栓连接而非满焊固定，一方面便于运输过程中分体打包，到现场后快速组装，另一方面如果后期某一层的承托梁出现变形损伤，可单独拆卸更换，无需整体拆解塔架结构。在实际应用场景中，这类塔架既可以单独使用，作为车间垂直段电缆的支撑载体，也可以多段拼接加高，适配不同层高的厂房布线需求，甚至可以在塔架侧面加装理线架、接地排等附属配件，满足电缆屏蔽接地、线缆标识固定的配套需求。设计过程中特意规避了封闭柜体式结构的弊端，开放式框架不会积存雨水与灰尘，户外使用时能快速排走积水，减少钢结构锈蚀的概率，同时日常巡检时可以直接观察到每一层电缆的运行状态，出现外皮破损、接头过热等问题时能第一时间发现，

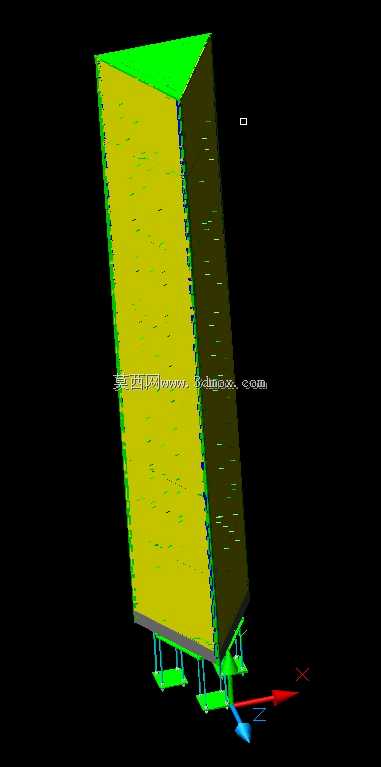

　　无需拆开封闭护板排查。塔架顶端设置了三角形的导向护板，线缆从塔架顶端引出转向水平敷设时，护板可以承托线缆的转弯段，避免线缆直接搭在框架棱角处长期受重力拉扯出现损伤。考虑到不同场景的布线需求差异，框架每层的承托梁预留了加装绝缘垫层的安装位，对于有防腐蚀要求的化工厂区场景，可在承托梁表面加装橡胶绝缘垫层，隔绝钢结构与电缆外皮的直接接触，既避免化学腐蚀传导，也能进一步缓冲线缆的重力荷载。整体结构没有多余的装饰性构件，所有杆件都承担对应的承重或限位功能，材料利用率高，同时整体重量控制在合理范围内，现场安装时不需要大型吊装设备，两名作业人员配合即可完成单段塔架的就位固定，大幅降低安装阶段的人力与设备成本。
