环形罐体带管路阀门集成装置结构设计

　　这款环形罐体集成装置，在中小型流体处理、物料暂存工况中有着很明确的适配场景，比如小型水处理单元的药剂混合缓存、畜牧养殖场景的饮水恒温暂存、小型化工试验线的介质缓冲环节，都能看到这类结构的实际应用。不同于常规立式圆柱罐体，环形中空的结构设计，核心思路是利用中心空腔预留其他设备的安装空间，在紧凑的撬装设备布局里，能大幅减少整体占地空间，很多集成式撬装机组因为舱体空间有限，常规罐体占位过大无法排布其他组件，这种环形结构刚好可以把泵组、检测元件嵌在中心空腔位置，让整体布局更紧凑。

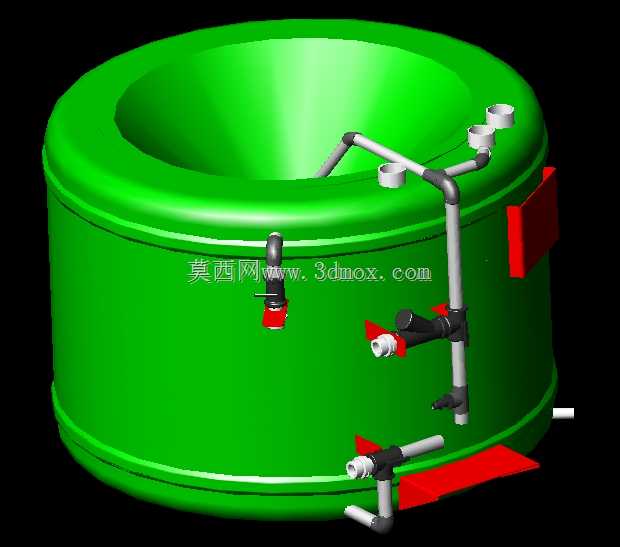

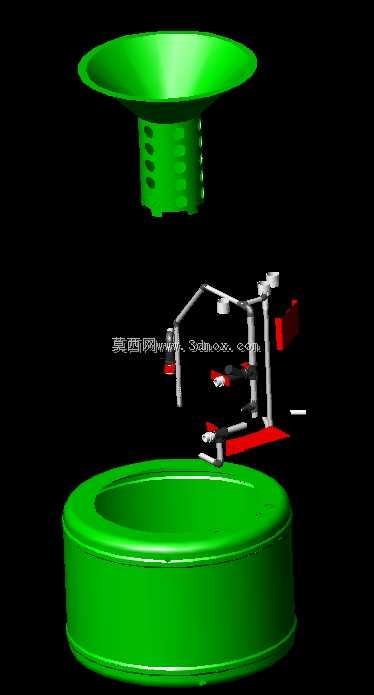

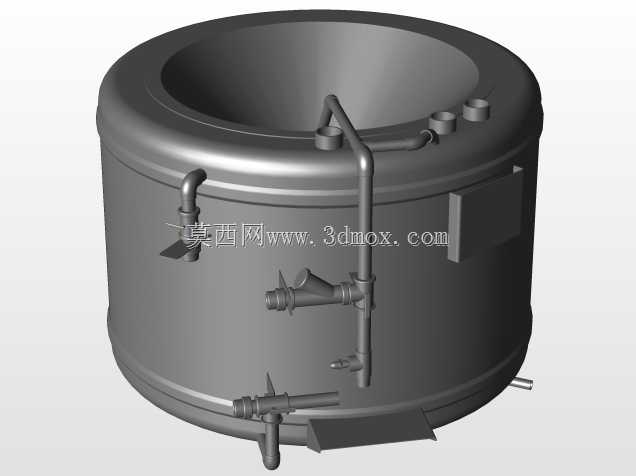

　　从功能特性来看，罐体本体采用等壁厚的圆弧过渡设计，顶部做内凹的漏斗形收口，一方面是减少加注物料时的飞溅，另一方面内凹结构能提升罐体顶部的结构刚度，避免满液状态下顶部出现鼓胀变形。罐体外部排布的多组管路，分别承担不同的功能：侧上方的斜向管路带多个分支接口，是介质的加注与溢流管路，不同高度的接口可以适配不同液位下的溢流、排气需求，避免罐内出现气堵影响介质输送；侧部带红色手柄的阀门是主取样与排污阀，安装位置距离罐底有一定高度，既可以在运行过程中取样检测介质状态，也能在排空时配合底部的排污管路彻底排净罐内残留，避免介质沉积变质；底部的多组带接头的管路，是介质的输出与循环接口，搭配的直角阀可以独立控制每一路的通断，适配不同的输出回路需求，比如一路接输送泵往后续工位送料，一路接循环泵让罐内介质保持流动状态，避免出现分层沉淀。罐体侧面焊接的红色安装支耳，是用来固定传感器、加热模块或者保温层的安装位，不需要额外在罐体上打孔焊接，减少了罐体的泄漏点，现场安装时可以直接把配套组件固定在支耳上，装配效率更高。

　　设计过程中，管路的排布做了很细致的干涉校验，所有管路的转弯位置都采用标准弯头衔接，管路与罐体外壁之间预留了足够的保温层安装间隙，如果是需要温控的工况，可以直接在罐体外部包裹保温棉，不会因为管路贴壁导致保温层无法包覆。所有阀门的操作手柄都朝向罐体外侧的操作空间，没有出现被管路或者罐体遮挡的情况，现场操作人员站在罐体侧面就可以完成所有阀门的开关操作，不需要探身或者挪动其他设备。底部的红色支撑脚垫，一方面是把罐体抬离安装基面，避免罐底长期接触基面出现锈蚀，另一方面脚垫的位置刚好对应罐体的受力加强筋位置，满液状态下罐体的重量可以通过支撑脚垫均匀传递到安装基础上，不会出现局部应力集中导致罐底变形。

　　从安装边界来看，这类环形罐体的外径尺寸适配常规的撬装框架安装位，中心空腔的直径可以容纳常规的管道泵、小型过滤器这类组件，罐体总高度控制在常规操作高度范围内，顶部的加注口不需要登高就可以完成加注操作。所有外接管路的接口都采用统一的外螺纹标准，现场配管时不需要额外做变径接头，直接对接现场管路即可。罐体的壁厚经过耐压核算，可以承受常规低压工况下的介质压力，不需要额外做加强圈结构，整体重量控制在合理范围内，现场安装时不需要大型吊装设备，两到三个操作人员就可以完成就位安装。在实际选型适配时，需要注意根据介质的特性确认罐体材质的兼容性，如果是腐蚀性介质需要更换对应防腐材质的罐体与管路阀门，常规清水、中性药剂的工况下，普通工程塑料或者碳钢衬塑材质就可以满足使用需求。
