散料堆场分馏分离输送作业装置结构

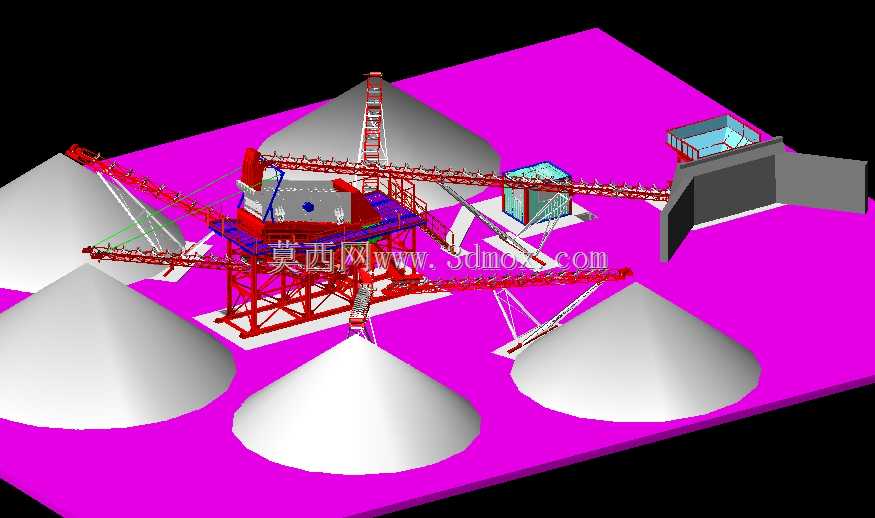

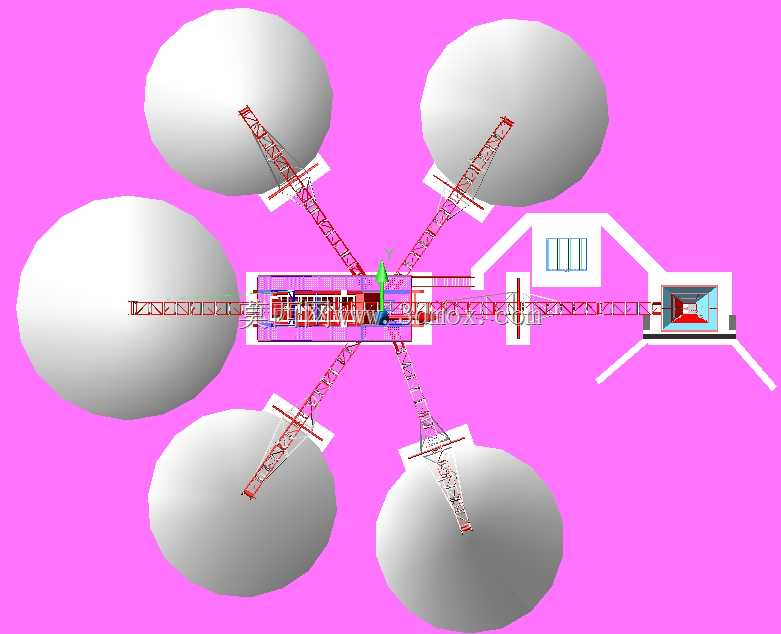

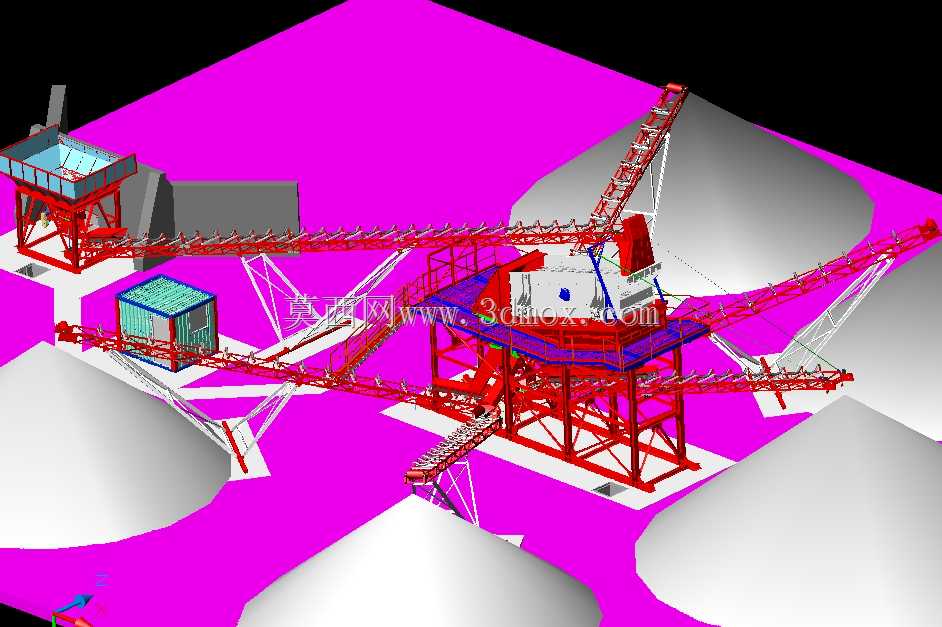

　　这套散料处理作业装置，主要面向大宗散状物料的仓储中转、分馏筛分作业场景，常见于粮食储备库区、散货港口中转堆场、建材原料存储场这类需要大批量物料分级存储、精准输送的作业区域，核心作用是完成来料的分馏筛分、多点布料、分仓存储以及按需出料的全流程作业，替代传统单点堆料、人工转运筛分的低效作业模式。从整体布局来看，装置采用中心回转桁架作为核心输送载体，中心支撑塔架设置在多座锥底料仓的几何中心位置，桁架臂架沿中心塔架可做360度水平回转，臂架上搭载的带式输送机构可沿臂架长度方向调整落料点位，能够覆盖周围布置的所有锥底料仓的进料口，无需额外增设多台固定输送设备即可完成全仓位的布料作业，大幅减少了堆场的设备布设数量与土建成本。

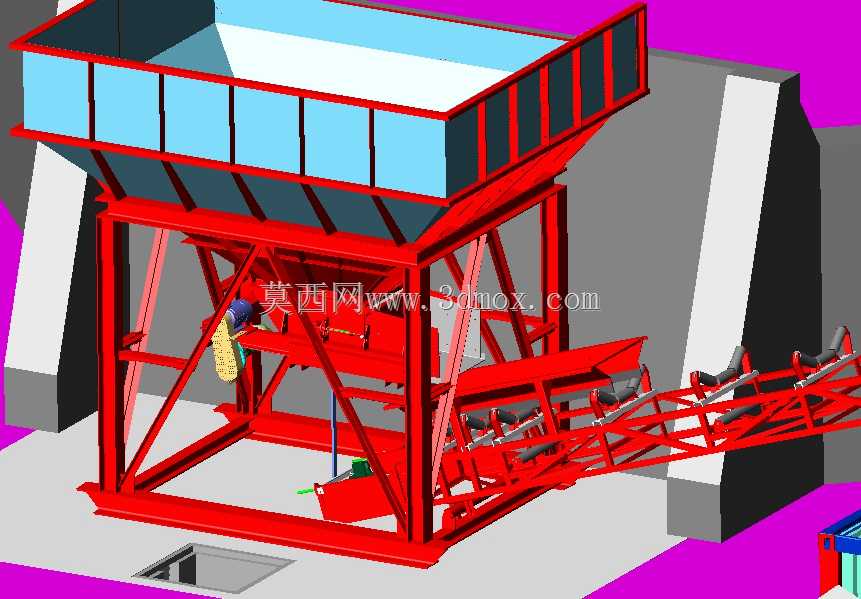

　　设计阶段优先考虑了散料作业的落料冲击与设备稳定性，中心塔架采用桁架式焊接结构，主肢选用热轧型钢拼接，腹杆采用等边角钢交叉布置，既保证了塔架的抗扭、抗弯承载能力，也尽可能降低了结构自重，减少基础承载负荷；臂架同样采用空间桁架结构，输送托辊组按照散料输送的标准槽角布置，在臂架的受料点位置加密了缓冲托辊组，抵消来料下落的冲击载荷，避免输送带出现跑偏、撕裂问题。锥底料仓的设计充分考虑了散料的安息角参数，仓壁倾斜角度设置大于对应存储物料的自然安息角，保证物料能够依靠自重顺利滑落到仓底出料口，不会出现仓内挂壁、积料的问题；料仓底部预留了出料输送设备的安装空间，可根据后续工艺需求接驳带式输送机、提升机等设备，将筛分后的物料输送到下一作业工序。

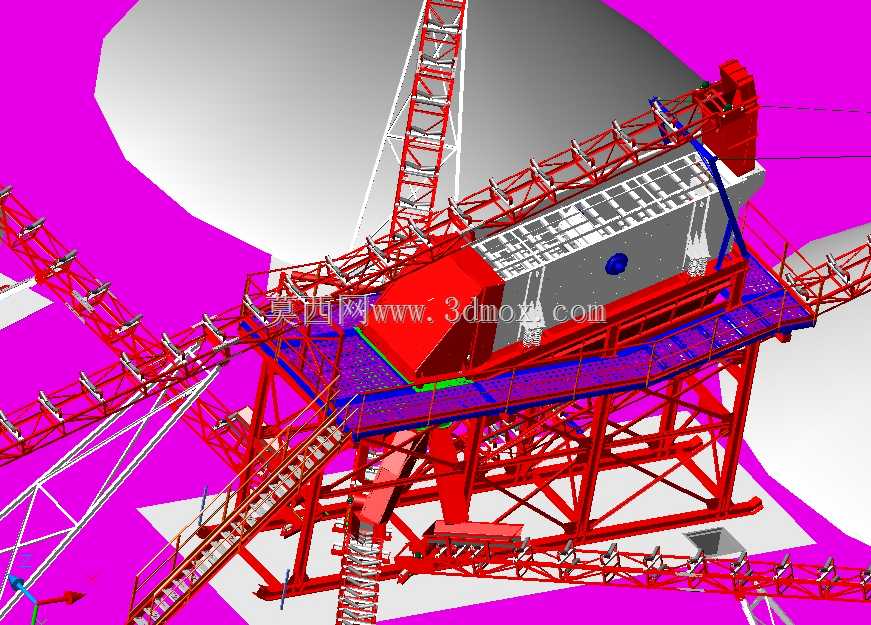

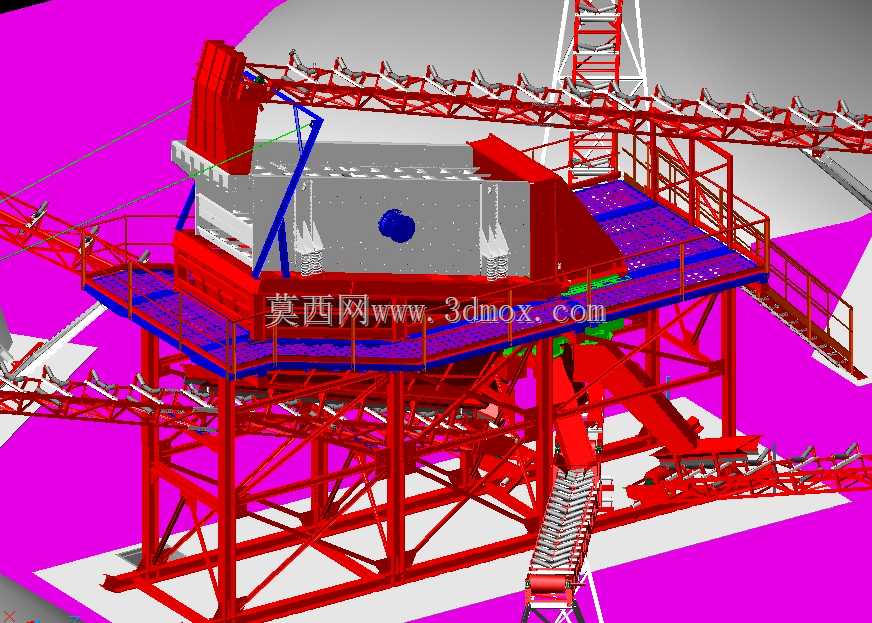

　　在分馏筛分功能的实现上，臂架受料端前置了篮式筛分结构，来料首先进入筛分单元完成粒径分级，符合粒径要求的物料通过输送臂分配到对应存储仓位，大粒径杂质或者不符合要求的物料则通过旁通溜槽导出，避免不合格物料进入存储仓影响后续使用。安装边界方面，整套装置的中心塔架基础需要根据场地地质条件做独立钢筋混凝土基础，基础顶面的水平度公差控制在千分之一以内，保证回转支承的安装精度；臂架的最大回转半径需要结合周围料仓的布置半径确定，臂架回转时的最低点与料仓顶面的安全净距不小于0.5米，避免臂架运行过程中与仓顶结构发生刮碰；料仓群的布置采用环形阵列方式，单座料仓的容积根据场地的物料周转量确定，仓顶设置有检修平台与安全护栏，方便日常设备巡检与维护作业。

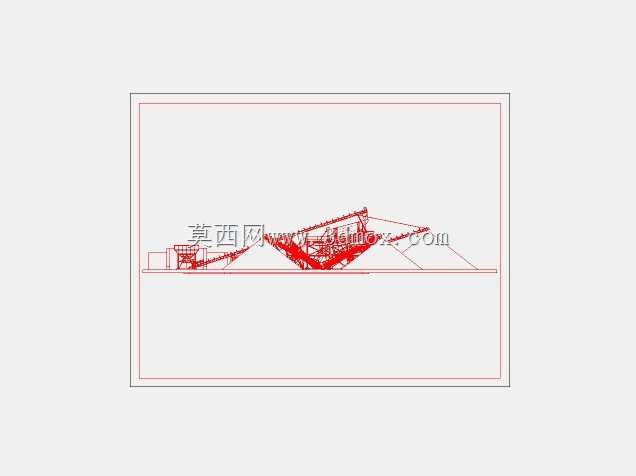

　　实际作业过程中，中心回转机构采用变频驱动，可根据来料流量调整臂架的回转速度与输送带的运行速度，避免出现物料溢出、落料偏载的问题；臂架上设置有多处跑偏传感器与堵料检测装置，一旦出现输送带跑偏或者溜槽堵料的情况，设备会自动停机并发出预警，减少设备故障带来的作业中断。整套结构的建模过程中，所有钢结构节点都按照实际焊接工艺做了细节还原，螺栓连接位置预留了对应的安装操作空间，输送设备的托辊、滚筒、驱动单元都按照实际选型的尺寸比例建模，能够直接用于后续的工程出图、结构受力仿真模拟，也可作为同类散料堆场设备方案设计的参考模型，帮助设计人员快速完成整体布局规划与结构细节调整，减少前期方案设计的重复建模工作量。
