带密封罩结构的长距离物料输送装置

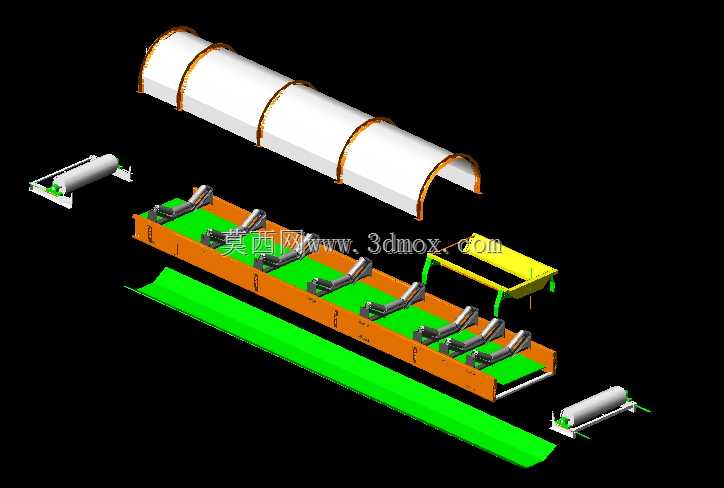

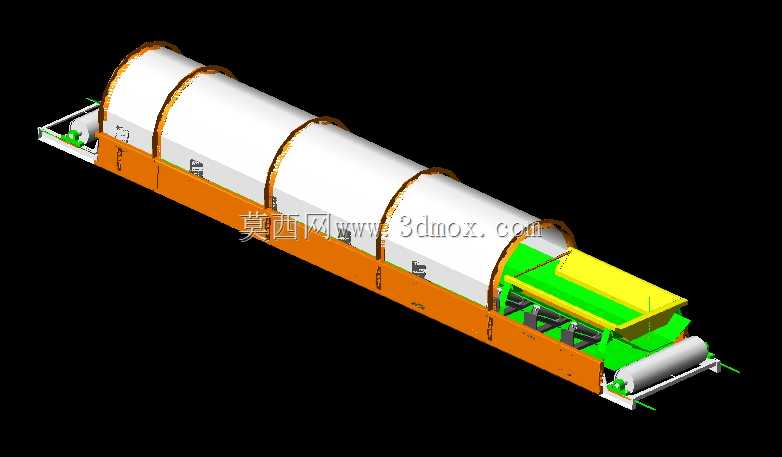

　　这套带全密封外罩的长距离输送装置，主要面向散状颗粒、粉体类物料的车间内转运作业，常见于粮食加工、建材原料输送、化工散料中转这类对物料洒落、粉尘外溢有管控要求的生产场景，相比敞开式皮带输送结构，能有效避免输送过程中物料受外界扬尘、杂物污染，同时减少输送环节的物料抛洒损耗，降低车间内粉尘浓度，适配有一定洁净度要求或者易产生扬尘物料的输送工况。从结构设计逻辑来看，整体采用分段式模块化布局，底部橙色的机架为分段焊接的型钢框架，每段框架之间通过法兰螺栓拼接，既方便长途运输时拆分装箱，也能根据现场实际输送长度需求灵活增减段数，适配不同厂房的布局边界；机架上部的白色弧形密封罩为分段扣合结构，每段罩体通过侧边的快拆卡扣与机架连接，日常巡检、

　　皮带维护时不需要整体拆卸外罩，仅需打开对应位置的罩段即可操作，兼顾密封性能与维护便捷性。装置进料端设置了加宽的绿色受料斗结构，料斗内部做了倾斜导料斜面，能引导上游设备落下的物料准确落到皮带承载面中心，避免物料偏载导致的皮带跑偏、撒料问题，受料斗下方还设置了多组缓冲托辊组，抵消大落差落料时对皮带的冲击载荷，延长皮带的使用寿命。驱动端设置在装置的出料侧，采用电动滚筒内置驱动的结构，相比传统的外置电机减速机驱动形式，结构更紧凑，占用的端部安装空间更小，同时密封性能更好，适配多粉尘的作业环境；改向滚筒设置在受料端，搭配张紧调节结构，可根据皮带长期运行后的伸长量调整张紧度，保证皮带与滚筒之间的摩擦力足够，避免打滑丢转。

　　皮带承载段采用槽型托辊组排布，将皮带承托为中间低两侧高的槽型截面，能提升散料的承载量，避免物料在输送过程中从侧边洒落；回程段采用平行托辊支撑皮带下表面，减少皮带运行的垂度，降低运行阻力。整套装置的安装边界需要预留两侧至少600mm的操作维护空间，端部驱动位置需要预留电机接线、检修的操作空间，密封罩顶部距离厂房顶部的净空需要满足罩体开启时的高度需求，避免与厂房内的管线、其他设备产生干涉。设计过程中针对密封罩的弧形结构做了刚度校核，采用薄壁滚压成型的弧形板材，搭配环形的加强筋圈，避免长跨度罩体出现变形下垂的问题，同时罩体与机架的接缝处设置了密封胶条，减少粉尘从接缝处外溢的可能；机架底部设置了可调式地脚支撑，

　　可根据现场地面的平整度调整整机的水平度，保证皮带运行时不会出现单侧偏载的问题。在实际选型应用中，这类密封型输送装置可根据输送物料的特性调整皮带的材质，比如输送磨琢性较强的矿料时采用耐磨橡胶皮带，输送有腐蚀性的化工物料时采用耐腐PVC或者PU皮带，输送高温物料时可替换为耐高温硅胶皮带，适配不同行业的物料输送需求；同时可根据现场的工艺需求，在密封罩上预留观察窗、除尘接口、物料检测传感器安装位，方便对接车间的除尘系统、物料计数或者堵料检测系统，融入整条生产线的自动化控制逻辑。相比传统的敞开式皮带机，这套结构的输送装置在环保性能、物料防污染能力上有明显优势，尤其适合室内生产车间的散料输送环节，能有效降低车间的清扫维护工作量，改善作业区域的环境条件，同时模块化的结构设计也降低了现场安装的难度，不需要大量的现场焊接作业，仅通过螺栓拼接即可完成组装，缩短现场安装调试的周期。
