工业料斗式导流分料结构三维数模

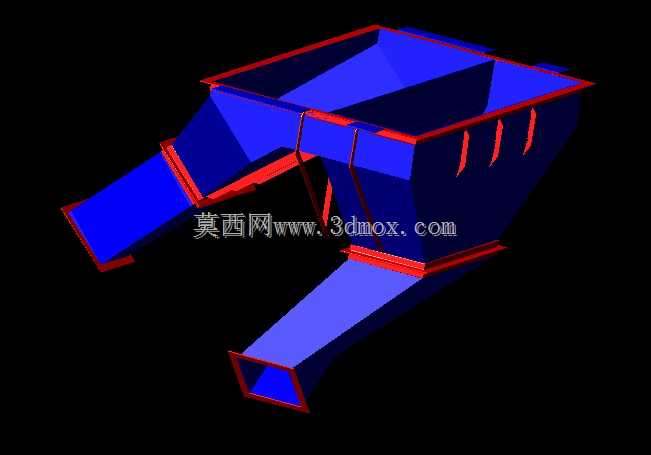

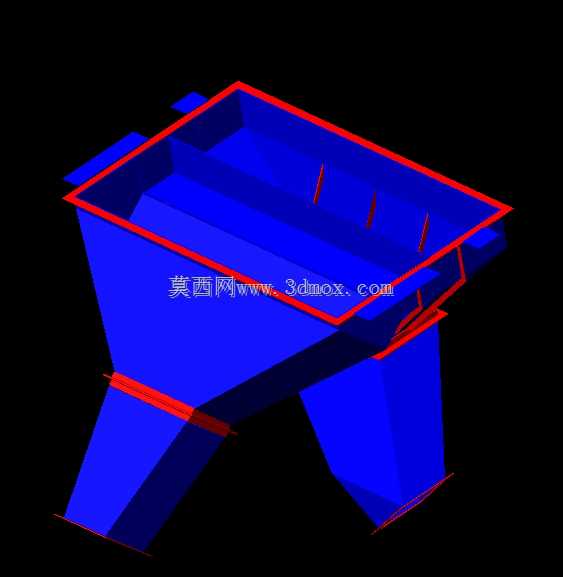

　　在散料输送、物料分选、工业配料的生产场景里，这类斗式分料结构是衔接上游来料与下游工位的核心过渡构件，日常会布置在振动筛出料端、皮带机转接点、称重配料仓的进料位置，承担物料导流、均分、缓降的作用，避免散料直接冲击下游设备造成衬板磨损、物料偏载撒漏的问题。从结构设计逻辑来看，整个构件采用上宽下窄的变截面斗型设计，上部敞口设置外翻的安装边，能够直接通过螺栓压接固定在上游设备的出料法兰面上，安装边的宽度预留了足够的螺栓操作空间，现场安装时不需要额外制作转接法兰，适配多数常规散料输送设备的出料口尺寸。斗腔内部设置了三道竖向的导流筋，这部分结构不是随意添加的加强件，而是针对颗粒状、小块状散料的下落轨迹做的导向设计，当物料从上部敞口落入斗腔时，

　　竖向筋会把料流均匀分割成四股，顺着斗腔的倾斜壁面滑落到下部的两个出料口，避免物料在斗腔内形成偏流、堆堵，尤其是针对流动性一般的粉体、含水碎料，这种分流结构能大幅降低架桥堵料的概率。下部的两个对称出料支腿，分别对应下游的两条输送线或者两个配料工位，支腿的倾斜角度做了针对性优化，角度大于散料的自然安息角，保证物料能够依靠自重顺利滑出，不会在支腿转角处积料；支腿的端部同样设置了连接法兰，能够快速对接下方的溜管、振动给料机或者输送皮带的接料口，法兰上的螺栓孔采用长圆孔设计，允许现场安装时有少量的位置偏差，降低安装对位的难度。整个构件的壁厚设计兼顾了结构强度与轻量化需求，斗壁的厚度根据不同部位的磨损程度做了差异化处理，

　　上部受物料冲击较小的区域壁厚稍薄，下部靠近出料口、物料摩擦频繁的区域壁厚适当加厚，同时在斗腔的转角处做了圆弧过渡，避免直角位置长期积料变质，也减少了物料对转角的冲刷磨损。从安装边界来看，上部敞口的长宽尺寸匹配常规800mm带宽皮带机的出料口，整体高度控制在1.2米以内，不会占用过多的竖向安装空间，两个出料支腿的中心距适配常见的双路进料设备接口尺寸，现场改造替换时不需要大幅调整上下游设备的位置。在实际使用场景中，这类结构还可以根据输送物料的特性做适配调整，比如输送磨琢性强的矿石、炉渣时，可以在斗壁内侧加装耐磨衬板，衬板通过沉头螺栓固定在斗壁上，磨损后可以快速更换，不需要整体替换料斗；如果是输送有一定粘性的物料，

　　还可以在斗壁外侧加装振动电机，通过小幅振动破坏物料的粘附力，保证下料顺畅。设计过程中需要重点校核斗壁的刚度，避免物料长期冲击造成斗壁变形，尤其是上部敞口的安装边位置，要保证足够的平面度，防止安装后出现缝隙造成撒料；内部导流筋的高度不能过高，否则会阻碍大粒径物料的下落，筋的端部做了倒角处理，避免物料在筋的位置卡滞。整个结构没有复杂的运动部件，依靠结构本身的几何形状实现物料的导流分料功能，日常维护量极低，只要定期检查衬板磨损情况、连接螺栓的紧固状态即可，非常适合矿山、建材、粮食加工、化工配料等连续生产的工况，能够有效提升散料输送系统的运行稳定性，减少因堵料、偏载造成的非计划停机。
