特里伯德传感检测装置三维结构设计

　　这套传感检测结构的设计，最初是针对工业现场多层物料输送线的到位、堆叠高度同步检测需求做的适配，很多车间的层式缓存工位之前一直存在检测点分散、布线杂乱、支架干涉物料流转的问题，这套结构刚好能解决这类痛点。从实际落地场景来看，它主要用在电子元器件组装线的多层料盒缓存位、仓储分拣线的叠层货位检测，还有小型工件热处理工位的层架物料到位核验场景，不需要在每个层板单独打安装孔固定传感器，单根主立柱就能承载所有检测单元的安装，大幅减少现场安装的打孔、布线工作量。

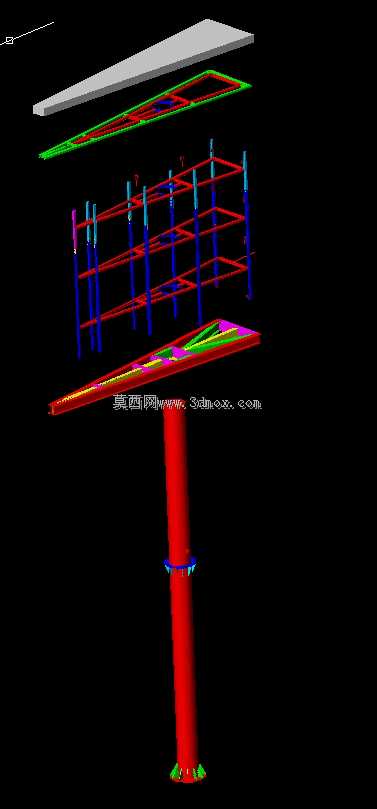

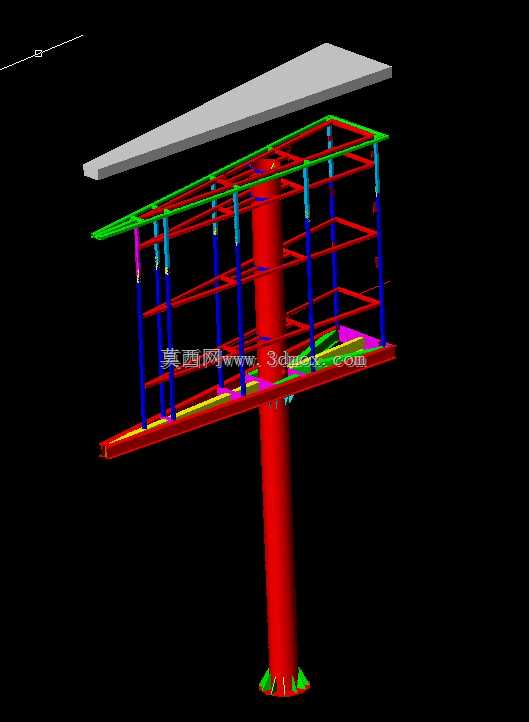

　　整个结构的核心支撑是底部的立式主立柱，立柱做了等直径的圆柱设计，安装时只需要在工位地面或者设备机架台面打对应规格的安装孔，通过立柱底部的法兰盘锁紧固定即可，立柱的有效支撑高度刚好匹配常规4层工业缓存料架的层间距，不会出现顶部检测单元超出料架最高层、或者底部检测单元被下层料盒遮挡的问题。立柱中段设置了限位环结构，一方面可以作为层架安装的高度基准，现场安装时不需要反复测量高度，直接把层架组件抵到限位环位置就能锁定高度位置，另一方面也能强化立柱的抗扭性能，避免长期受侧向力出现立柱弯曲变形的情况。

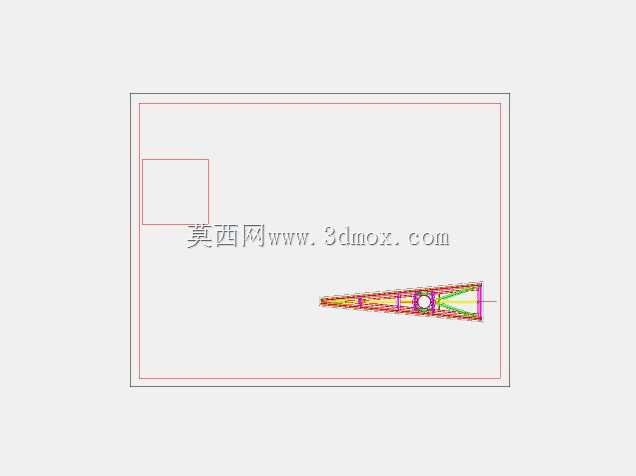

　　层架部分采用了分层平行排布的框架结构，每层框架都预留了统一规格的传感单元安装位，安装位做了长槽型的调节孔，现场调试的时候可以根据实际检测的物料尺寸、检测距离要求，沿着长槽调整传感器的前后左右位置，不需要重新钻孔加工。每层框架之间通过等长的支撑立柱做连接，保证各层之间的平行度误差控制在机械安装允许的范围内，避免因为层架倾斜导致传感器检测角度偏移，出现误判漏判的情况。最顶层的框架上方设置了遮挡板结构，这个结构主要是为了遮挡车间顶部的照明灯光、焊接弧光这类杂散光，避免光学类传感器受杂光干扰出现检测信号不稳定的问题，同时遮挡板也能承接上方掉落的细小切屑、灰尘，减少传感器镜头表面积灰的频率，降低日常维护的频次。

　　设计过程中特意把所有传感单元的布线都沿着主立柱和层架的支撑柱做了内嵌式的走线槽设计，所有线缆都藏在结构件的槽内，不会外露在层架之间，既避免了物料流转的时候剐蹭到线缆导致线缆破损，也让整个检测装置的外观更整洁，不会出现布线杂乱缠结的问题。每层框架的边缘都做了倒角处理，没有尖锐的棱角，现场人员调试设备的时候不会被划伤，也避免剐蹭到物料盒的边缘导致物料倾翻。

　　从安装边界来看，整套结构的横向占用尺寸比常规4层缓存料架的单边宽度窄120mm左右，安装在料架侧边的时候不会超出料架的整体外轮廓，不会占用输送线的通道空间，也不会和旁边的移载机械手、料盒推送机构产生运动干涉。主立柱的底部安装法兰做了四个对称的长槽安装孔，即使现场安装的基础孔位有少量偏差，也可以通过长槽调整位置，不需要重新扩孔，降低现场安装的适配难度。

　　在功能适配性上，这套结构可以兼容不同类型的传感单元安装，不管是光电式、电容式还是电感式的传感器，只要是常规圆柱螺纹安装规格的检测元件，都可以直接固定在层架的安装位上，不需要额外做转接件。各层的检测单元独立走线，后期如果某一层的传感器出现故障，只需要单独更换对应层的元件即可，不需要拆解整个层架结构，维护效率比分散安装的方式高很多。实际测试的时候，这套结构在车间有常规振动的工况下，各层传感器的检测位置偏移量控制在允许范围内，不会因为设备运行的振动导致检测信号漂移，能满足工业现场长期连续运行的可靠性要求。
