移动式农用螺旋输送给料设备结构

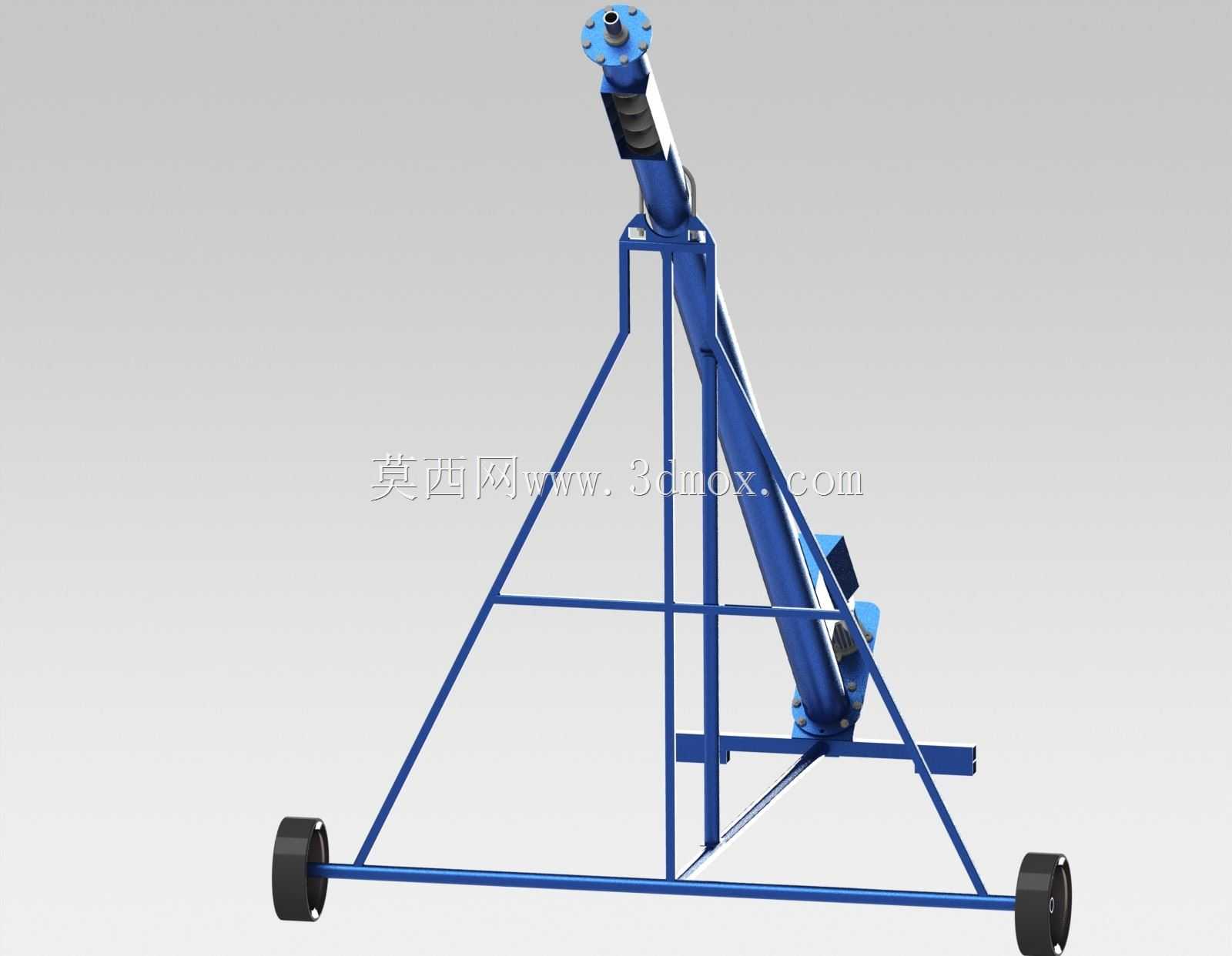

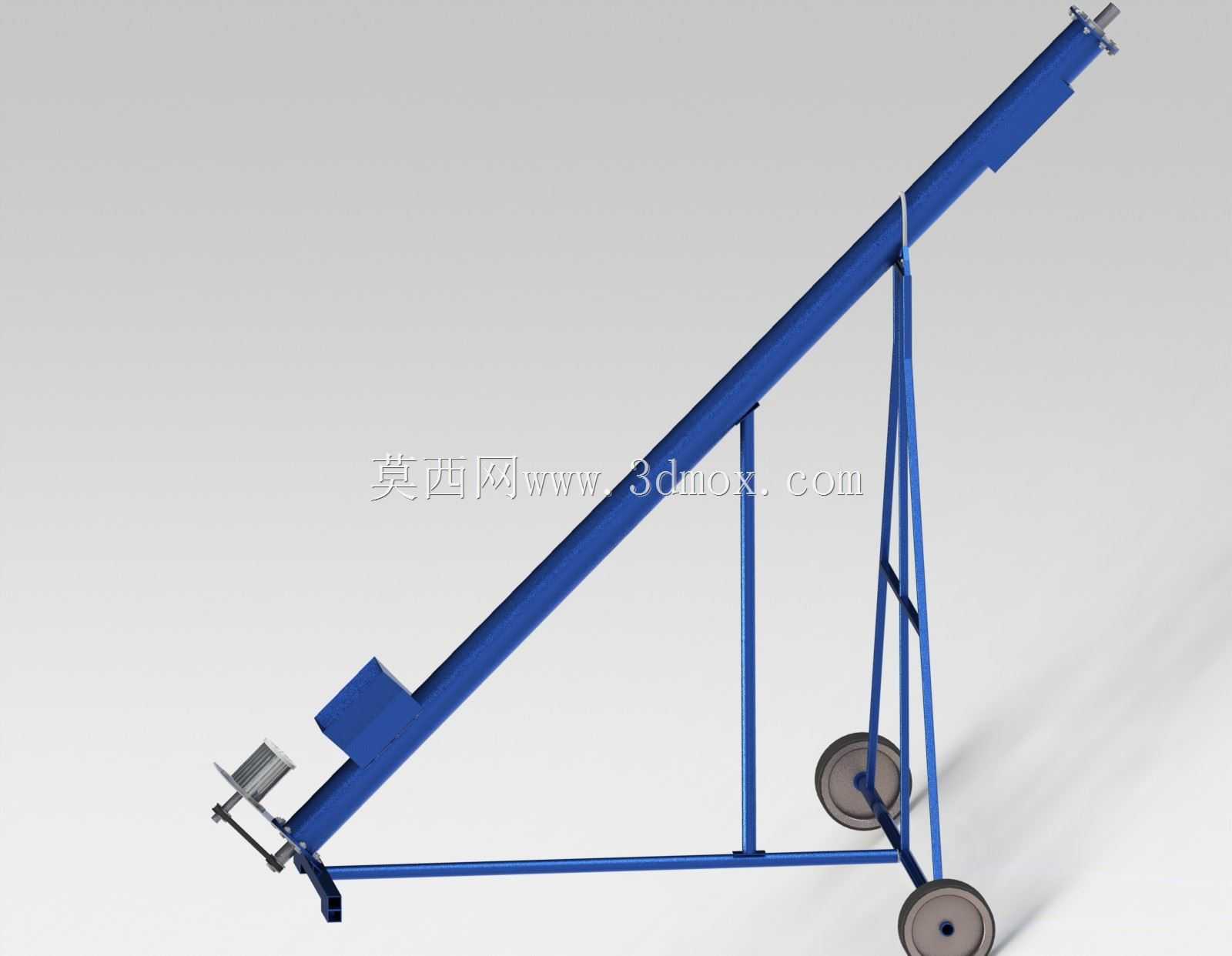

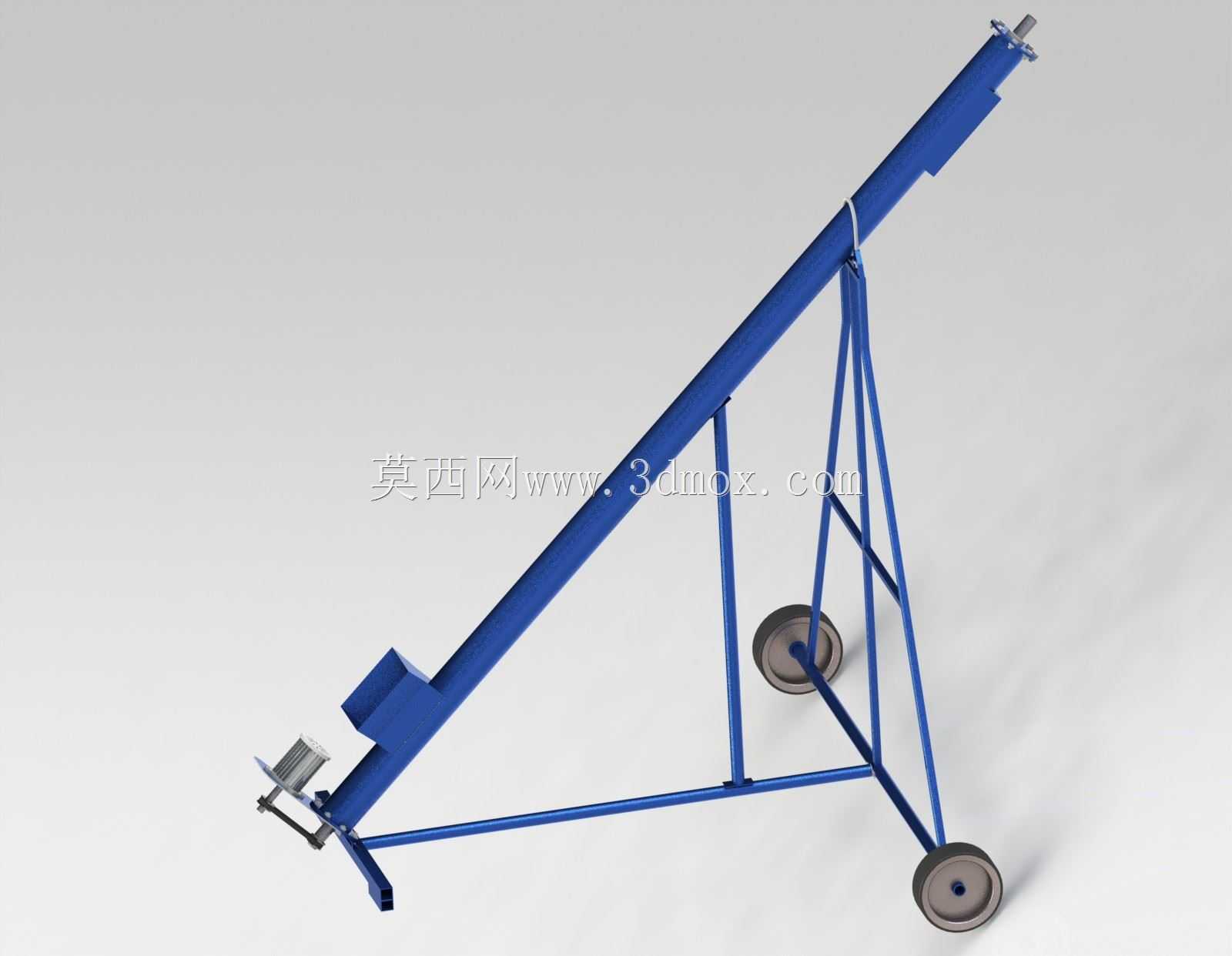

　　在中小型粮食加工点、家庭农场饲料调配工位、小型面粉作坊的日常作业场景里，散料转运一直是占用人工较多的环节，袋装谷物、粉碎后的饲料、磨制前的小麦原料，往往需要人工抬举倒入加工设备进料口，不仅劳动强度大，投料速度也很难和加工设备的处理速率匹配，容易出现进料口堵料或者空机待料的情况，这款移动式螺旋输送结构就是针对这类小体量散料转运场景设计的。从实际作业需求出发，这款设备没有采用固定式螺旋输送机的大机架设计，而是搭配了带行走轮的管式支撑框架，整体框架采用薄壁圆管焊接成型，斜向布置的螺旋输送管通过可调角度的抱箍固定在框架上，作业时可以根据接料设备的进料口高度，调整输送管的倾斜角度，不需要额外搭建投料平台，转场时只需要推动框架就能完成工位转移，

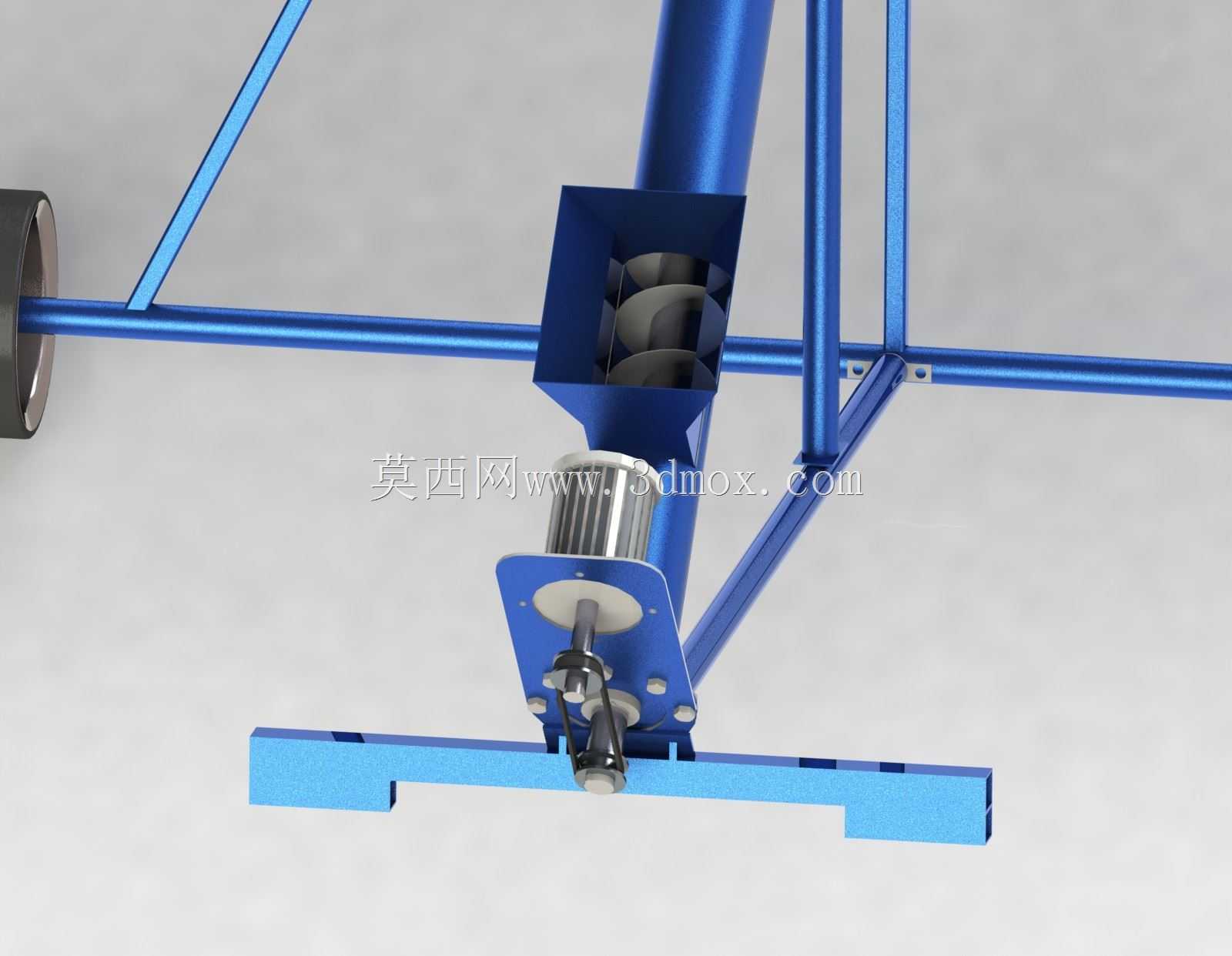

　　适配小作坊内多台加工设备交替供料的使用需求。设备的进料段设计了方形扩口料斗，料斗内部和螺旋叶片的进料端做了贴合过渡，避免散料在料斗角落出现积料死角，螺旋叶片采用等直径连续螺旋结构，叶片和输送管内壁的间隙控制在3mm以内，输送面粉这类细粉状物料时不会出现大量物料残留管内的情况，输送谷物颗粒时也不会出现颗粒卡滞在叶片和管壁之间的问题。驱动端布置在输送管的下端位置，采用直连式传动结构，省去了皮带传动的张紧调整环节，日常维护只需要定期检查驱动端的密封件即可，驱动端的安装座采用折弯钢板焊接在输送管端部，安装面预留了定位止口，装配时能快速保证驱动轴和螺旋轴的同轴度，减少运转时的径向跳动。设备底部的支撑横架做了加宽处理，在料斗满载物料时，

　　整体重心落在支撑框架的接地范围内，不会出现倾翻风险，行走轮采用实心橡胶轮，在作坊内的水泥地面、硬化晒场移动时都能顺畅推行，不需要额外铺设轨道。从结构设计的逻辑来看，这款输送设备优先考虑的是小场景下的灵活适配性，没有追求大输送量，而是把设备的占地尺寸控制在紧凑范围内，输送管长度适配1.2米到1.8米的提升高度，刚好覆盖小型磨粉机、饲料搅拌机、谷物筛选机的常规进料口高度，安装时不需要做地基固定，推到作业位置后只需要锁定行走轮的刹车，调整好输送管角度就可以投料作业。料斗的容积设计为单次可承接两袋标准袋装谷物的投料量，和常规单人投料的作业节奏匹配，不会因为料斗过小需要频繁补料，也不会因为料斗过大导致设备整体过重，增加转场难度。

　　螺旋轴的两端采用带密封的轴承座支撑，下端轴承座外侧设计了防尘盖，避免粉状物料进入轴承加剧磨损，上端的出料口做了斜向切口，物料输送到顶端时可以顺着切口方向落入接料设备，不会出现物料抛洒的情况。框架上还预留了电机控制开关的安装位，作业人员站在料斗旁投料时就可以随手控制设备启停，不需要走到固定的配电箱位置操作，遇到堵料情况时可以快速停机处理。在实际使用过程中，这款设备除了转运谷物、面粉、饲料之外，也可以用来输送塑料粒子、干燥后的粉状农副产品这类流动性较好的散料，针对不同物料的特性，只需要调整螺旋轴的转速就可以匹配对应的输送量，不需要更换核心结构件。整个结构的焊接件都做了焊后打磨处理，没有尖锐的焊渣棱角，避免作业人员操作时被划伤，框架表面采用喷塑处理，在作坊内多粉尘的环境下也不容易出现锈蚀，延长设备的使用周期。
